اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-5102P اسیلوسکوپ ذخیره‌ساز دیجیتال دوکاناله 100MHz با نرخ نمونه‌برداری بلادرنگ 1GS/s، نرخ معادل 25GS/s، طول رکورد 40K و نمایشگر رنگی 7 اینچ WVGA است. hantek dso-5102p برای طراحی و عیب‌یابی مدار، آموزش، آزمون تولید و تعمیر تجهیزات الکترونیکی امکانات تریگر، اندازه‌گیری خودکار، FFT و ارتباط USB را یکجا ارائه می‌کند.

🔎 معرفی hantek dso-5102p و نام انگلیسی کامل

نام انگلیسی کامل: Hantek DSO5102P 100MHz Two-Channel Digital Storage Oscilloscope with 1GS/s Real-Time Sampling, 25GS/s Equivalent Sampling, 40K Record Length and 7-inch 800×480 WVGA Color Display.

سازنده مدل را DSO5102P می‌نویسد و عنوان فروشگاه نگارش DSO-5102P را دارد؛ هر دو یک دستگاه از سری DSO5000P هستند. کلیدواژه ناقص قبلی SO-5102P برند و حرف آغازین مدل را نداشت. اکنون کلیدواژه کامل hantek dso-5102p استفاده می‌شود، بدون تغییر نام محصول یا URL قدیمی صفحه.

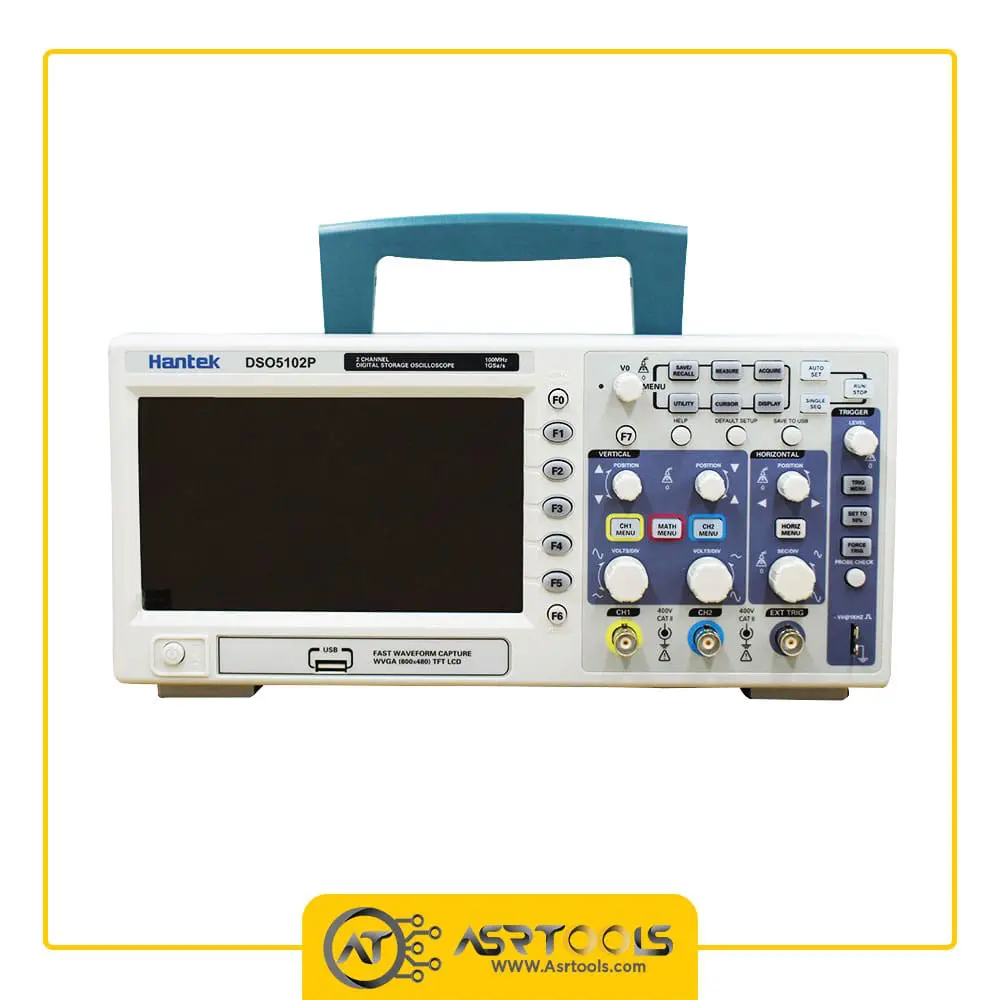

دو ورودی BNC برای CH1 و CH2، ورودی EXT TRIG و خروجی Probe Comp روی پنل جلو دیده می‌شوند. USB Host برای ذخیره روی فلش و USB Device برای ارتباط با رایانه استاندارد هستند. VGA در مشخصات رسمی اختیاری است؛ بنابراین وجود آن باید روی همان دستگاه یا بچ فروشگاه کنترل شود و نباید از روی تصویر عمومی خانواده قطعی فرض شود.

⚙️ جدول مشخصات فنی HANTEK DSO-5102P

صفحه رسمی اختصاصی DSO5102P پایه‌زمان 4ns/div تا 40s/div و زمان خیز 3.5ns را ثبت می‌کند. جدول گروهی سری در بخشی از سایت بازه متفاوتی نشان می‌دهد، اما برای مشخصات هر محصول، صفحه اختصاصی همان مدل مرجع دقیق‌تری است. حافظه دقیق نیز 40K است؛ عبارت مبهم «حافظه داخلی» نباید به ثبت بسیار طولانی تعبیر شود.

📈 نرخ واقعی، نرخ معادل و حافظه 40K

نرخ 1GS/s بلادرنگ برای رخداد تک‌شات و سیگنال غیرتکراری معنا دارد. 25GS/s نرخ معادل است که از چند برداشت سیگنال تکرارشونده بازسازی می‌شود؛ بنابراین در مشاهده راه‌اندازی منبع تغذیه، پالس تصادفی یا گلیچ منفرد نمی‌توان آن را جایگزین نرخ واقعی دانست. نرخ مؤثر نیز با تعداد کانال فعال، پایه‌زمان و طول رکورد تغییر می‌کند.

حالت Normal داده عادی را ثبت می‌کند، Peak Detect برای شکار پالس باریک و گلیچ مناسب است و Average میانگین‌گیری 4، 8، 16، 32، 64 یا 128 برداشت را ارائه می‌دهد. میانگین‌گیری نویز تصادفی را کم می‌کند، اما رخداد غیرتکراری را محو می‌سازد. برای عیب‌یابی دیجیتال ابتدا Single یا Peak Detect و برای اندازه‌گیری موج پایدار Average انتخاب شود.

پهنای‌باند 100MHz و زمان خیز 3.5ns نشان‌دهنده مرز فرکانسی ورودی‌اند. برای نمایش شکل واقعی لبه دیجیتال باید هارمونیک‌ها و نسبت پهنای‌باند اسکوپ به سیگنال را در نظر گرفت. محدودکننده 20MHz در سنجش ریپل و موج کم‌فرکانس نویز را کمتر می‌کند، ولی برای مشاهده لبه سریع یا مؤلفه بالاتر باید خاموش باشد.

🎛️ تریگر، 32 اندازه‌گیری خودکار و FFT

تریگرهای Edge، Video، Pulse، Slope، Over Time و Alternative با منبع CH1، CH2، EXT، EXT/5 یا AC Line در دسترس‌اند. حالت Auto نمایش پیوسته، Normal انتظار برای شرط معتبر و Single ثبت یک رخداد را ممکن می‌کند. بازه زمانی Pulse Width و Slope از 20ns تا 10s است و Holdoff از 100ns تا 10s تنظیم می‌شود.

دیتاشیت رسمی 32 اندازه‌گیری خودکار دارد؛ فرکانس، دوره، Mean، Peak-to-Peak، RMS سیکلی، کمینه، بیشینه، Rise/Fall، پهنای پالس، Duty Cycle، تأخیر میان کانال‌ها و پارامترهای ولتاژی در این فهرست‌اند. شمارنده فرکانس تریگر با وضوح شش رقم و دقت معمول ±30ppm از حدود 4Hz تا پهنای‌باند نامی کار می‌کند.

پنج تابع ریاضی جمع، تفریق، ضرب، تقسیم و FFT ارائه می‌شوند. FFT با 1024 نقطه و پنجره‌های Hanning، Flat Top، Rectangular، Bartlett و Blackman کار می‌کند. این قابلیت برای یافتن هارمونیک و نویز مفید است، اما دامنه دینامیکی و تنظیماتش جای اسپکتروم آنالایزر را نمی‌گیرد. عبارت قدیمی 31 اندازه‌گیری کامل نبود و اکنون با شمارش جدول رسمی اصلاح شده است.

🎨 طراحی ظاهری و کار روی میز

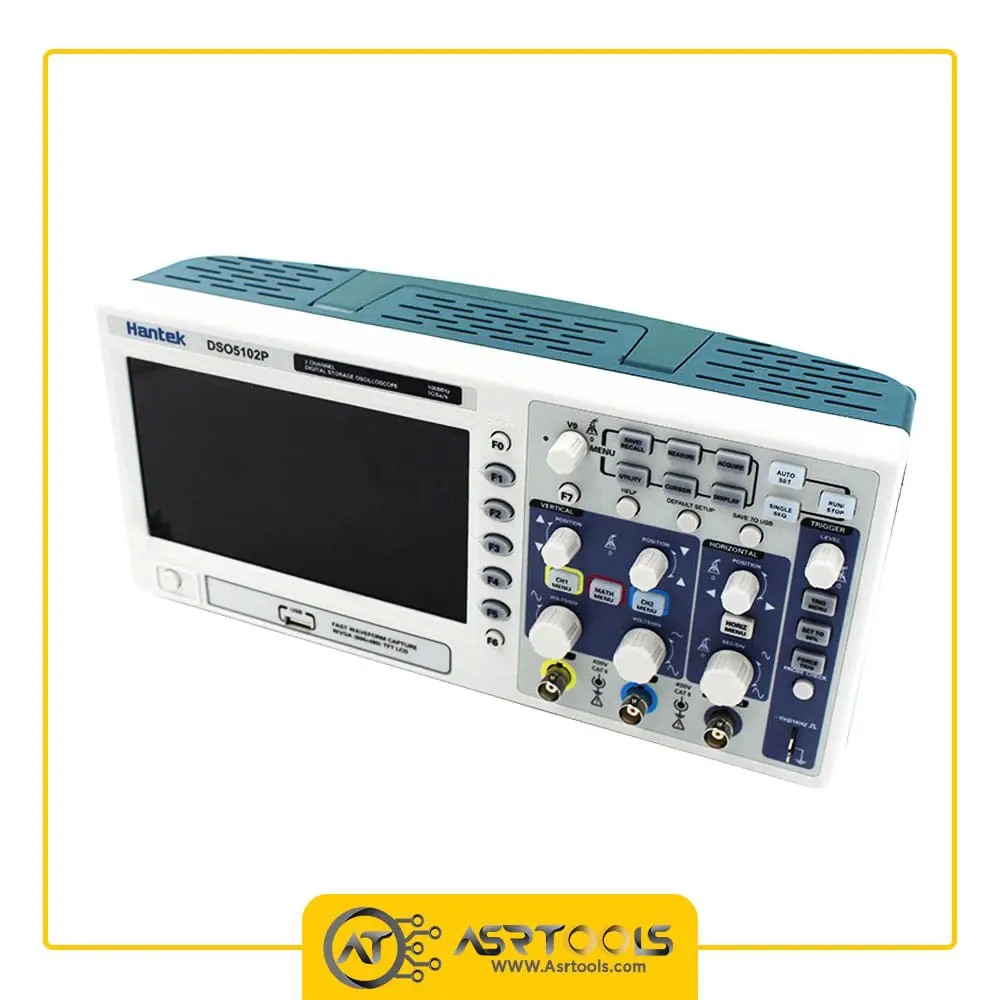

نمایشگر 7 اینچ در سمت چپ، کلیدها و ناب‌های Vertical، Horizontal و Trigger در سمت راست و ورودی‌های BNC در پایین پنل قرار دارند. دسته حمل و پایه جلویی جابه‌جایی و تنظیم زاویه دید را آسان می‌کنند. رنگ‌بندی کانال‌ها به تطبیق ردگیری با پروب کمک می‌کند و کلیدهای مستقل سرعت تغییر تنظیمات پرتکرار را بالا می‌برند.

خنک‌کاری دستگاه همرفتی است؛ دریچه‌های کناری و پشت نباید پوشانده شوند. فضای کافی پیرامون بدنه، کابل‌های بدون کشش و پایه پایدار برای استفاده طولانی لازم‌اند. وزن خالص 2.08kg و ابعاد رسمی 385×200×245mm باید برای قفسه، میز و کیف حمل در نظر گرفته شوند؛ وزن با بسته 3.5kg اعلام شده است.

⚡ ایمنی ورودی و روش اتصال پروب

حد ورودی رسمی برای CAT I و CAT II برابر 300VRMS با پروب 10× و برای CAT III برابر 150VRMS با پروب 1× است. بالاتر از 100kHz کاهش مجاز 20dB در هر دهه اعمال می‌شود و قله موج غیرسینوسی باید زیر 450V بماند. رده و حد کمترِ خود اسکوپ، پروب و محیط اندازه‌گیری همیشه ملاک است.

زمین BNC اسیلوسکوپ رومیزی به ارت حفاظتی متصل است. گیره زمین را به فاز برق شهر یا نقطه شناور اولیه منبع سوئیچینگ نزنید؛ این کار اتصال کوتاه و خطر برق‌گرفتگی ایجاد می‌کند. برای اندازه‌گیری اختلافی یا شناور از پروب دیفرانسیل دارای رده مناسب استفاده کنید و هرگز ارت دستگاه را حذف نکنید.

1. ضریب پروب و منوی کانال را روی مقدار یکسان، معمولاً 10×، بگذارید.
2. پروب را با خروجی حدود 5Vpp و 1kHz دستگاه جبران‌سازی کنید.
3. زمین را قبل از نوک سیگنال متصل و انگشت را پشت محافظ نگه دارید.
4. از ولت‌بر‌دیو بزرگ شروع کنید و پس از دیدن موج رنج را کاهش دهید.
5. برای رخداد گذرا حالت Single و شرط تریگر مناسب را آماده کنید.

🔌 تغذیه و ارتباط با رایانه

تغذیه رسمی 100–120VAC با تلرانس ±10% در 45Hz تا 440Hz، یا 120–240VAC با تلرانس ±10% در 45Hz تا 66Hz است؛ مصرف کمتر از 30W و فیوز 2A نوع T با ولتاژ 250V ثبت شده. دمای کار 0 تا 50°C، رطوبت تا 40°C حداکثر 90% و ارتفاع کار زیر 3000m است.

USB Host ذخیره‌سازی روی فلش و USB Device اتصال نرم‌افزار PC را فراهم می‌کند. پیش از به‌روزرسانی firmware، مدل DSO5102P و نسخه سخت‌افزار را با فایل رسمی تطبیق دهید؛ firmware مدل‌های 5072P و 5202P را جایگزین مستقیم فرض نکنید. سازگاری نرم‌افزار با سیستم‌عامل نیز باید جدا بررسی شود.

⚖️ مقایسه DSO5102P با DSO5072P و DSO5202P

HANTEK DSO-5072P در عصرتولز برای سیگنال کندتر اقتصادی‌تر است. DSO5102P با 100MHz حاشیه بیشتری برای لبه و هارمونیک فراهم می‌کند و DSO5202P برای باند بالاتر ساخته شده است. هر سه دوکاناله، 1GS/s و 40K هستند؛ ارتقا پهنای‌باند، تعداد کانال یا عمق حافظه را زیاد نمی‌کند.

📦 اقلام همراه محصول

اقلام همراه ثبت‌شده موجودی شامل دو عدد پراب اسیلوسکوپ، کابل USB و کابل برق است. عبارت «کابل برق و آداپتور» قدیمی دقیق نبود؛ دستگاه منبع داخلی و ورودی AC دارد. دفترچه، نرم‌افزار یا متعلقات ریز ممکن است با بچ همراه باشند، اما محتویات همان بسته باید هنگام تحویل کنترل شود.

🛒 قیمت و خرید hantek dso-5102p از عصرتولز

قیمت روز و موجودی hantek dso-5102p در همین صفحه نمایش داده می‌شود و مبلغ نهایی سبد خرید ملاک است. هنگام انتخاب فقط عدد 100MHz را نبینید؛ عمق 40K، دو کانال، نبود مولد داخلی و رده ایمنی نیز مهم‌اند. مدل‌های مرتبط در دسته اسیلوسکوپ هانتک در عصرتولز قابل مقایسه‌اند.

❓ سوالات متداول HANTEK DSO-5102P

پایه‌زمان و زمان خیز این مدل چیست؟

صفحه اختصاصی سازنده پایه‌زمان 4ns/div تا 40s/div و زمان خیز معمول 3.5ns را ثبت می‌کند.

آیا 25GS/s نرخ واقعی است؟

خیر. نرخ بلادرنگ 1GS/s و 25GS/s نرخ معادل برای سیگنال تکرارشونده است.

چند اندازه‌گیری خودکار دارد؟

فهرست رسمی 32 اندازه‌گیری خودکار دارد و عدد 31 متن قدیمی کامل نبود.

آیا فانکشن ژنراتور داخلی دارد؟

خیر. Probe Comp فقط مرجع حدود 5Vpp/1kHz برای تنظیم پروب است؛ برای مولد داخلی، DSO4072C را بررسی کنید.

آیا VGA استاندارد است؟

خیر، VGA اختیاری است و وجود آن باید روی بچ کالا تأیید شود.

اقلام همراه چیست؟

دو پراب، کابل USB و کابل برق برای موجودی این محصول ثبت شده‌اند.

در جمع‌بندی، hantek dso-5102p اسیلوسکوپ 100MHz دوکاناله با 1GS/s، حافظه 40K، زمان خیز 3.5ns و نمایشگر 7 اینچ است. توجه به نرخ واقعی، محدودیت حافظه و اتصال زمین، نتیجه‌ای دقیق‌تر و ایمن‌تر می‌دهد.

✅ مشخصات کوتاه و موردی

• برند و مدل: HANTEK DSO-5102P / DSO5102P
• کانال: دو کانال آنالوگ
• پهنای‌باند: 100MHz
• زمان خیز: 3.5ns
• نمونه‌برداری واقعی: 1GS/s
• نمونه‌برداری معادل: 25GS/s
• حافظه: 40K points
• پایه‌زمان: 4ns/div تا 40s/div
• حساسیت عمودی: 2mV/div تا 10V/div
• نمایشگر: 7inch، 800×480
• تحلیل: 32 اندازه‌گیری و پنج تابع با FFT
• رابط: USB Host و Device؛ VGA اختیاری
• ابعاد و وزن: 385×200×245mm؛ 2.08kg
• اقلام ثبت‌شده: دو پراب، کابل USB و کابل برق
