انبر پنس دیتک مدل DTEC ESD-10 سایز 110 میلی متر یک پنس آنتی‌استاتیک مستقیم و نوک‌تیز است که طول DTEC ESD-10 در عنوان کالا، کاتالوگ قدیمی و صفحه مستقل همین مدل 110mm ثبت شده؛ همان منابع فولاد 302، سختی HRC40 تا HRC45 و خاصیت غیرمغناطیسی را نیز تأیید می‌کنند. dtec esd-10 برای کنترل قطعات ریز در مونتاژ و تعمیر الکترونیک ساخته شده است.

🔎 معرفی dtec esd-10

نام انگلیسی کامل: DTEC ESD-10 110mm Straight Fine Point Anti-Static Tweezer, 302 Stainless Steel, Non-Magnetic and HRC40–45 Legacy-Series Specification.

مدل ESD-10 یکی از فرم‌های کوتاه و مستقیم این خانواده است. طول 110 میلی‌متری دست را به نقطه کار نزدیک‌تر می‌کند و برای چیدن قطعه روی پد، نگه‌داشتن سیم ظریف یا برداشتن قطعه کوچک از سینی مناسب است. این نزدیکی کنترل حرکتی خوبی می‌دهد، هرچند برای دسترسی در عمق یا پشت قطعات بلند، ESD-11 با طول 140 میلی‌متر می‌تواند انتخاب دیگری باشد.

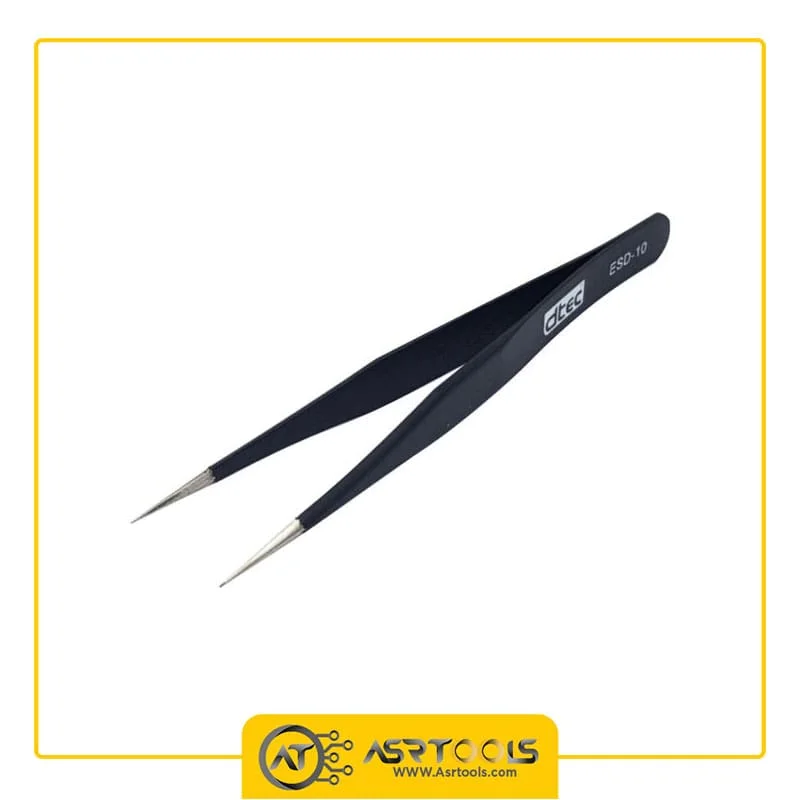

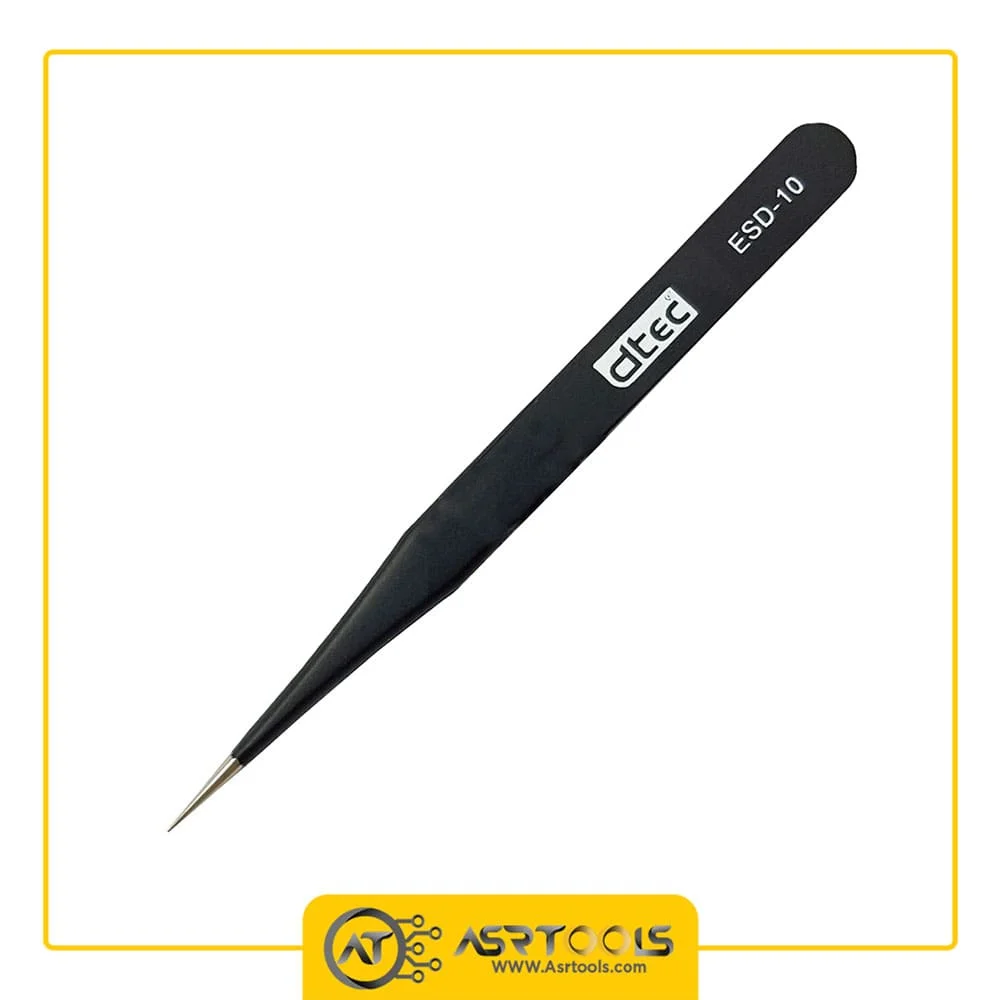

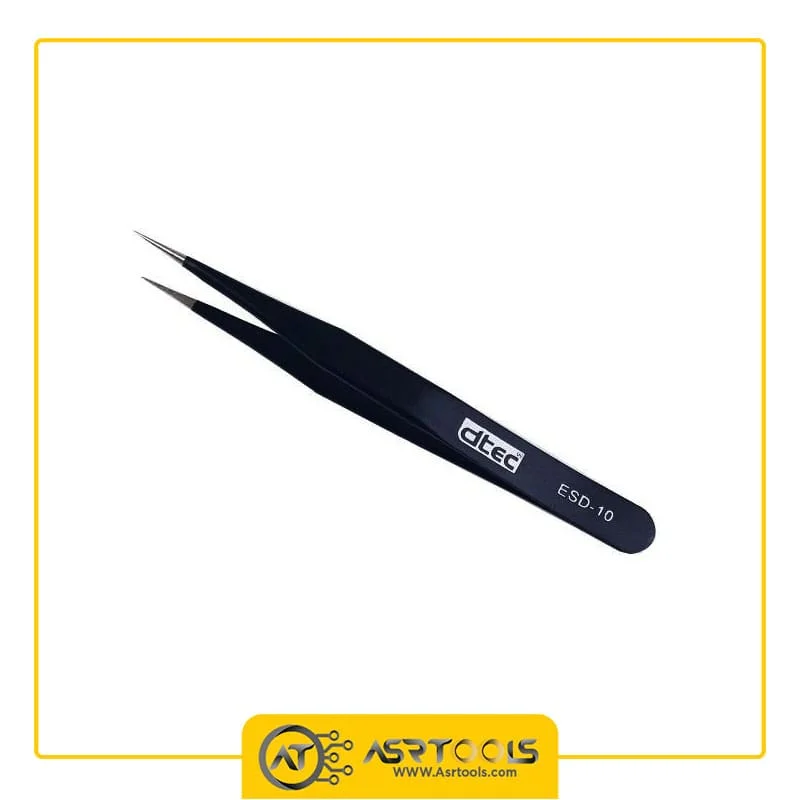

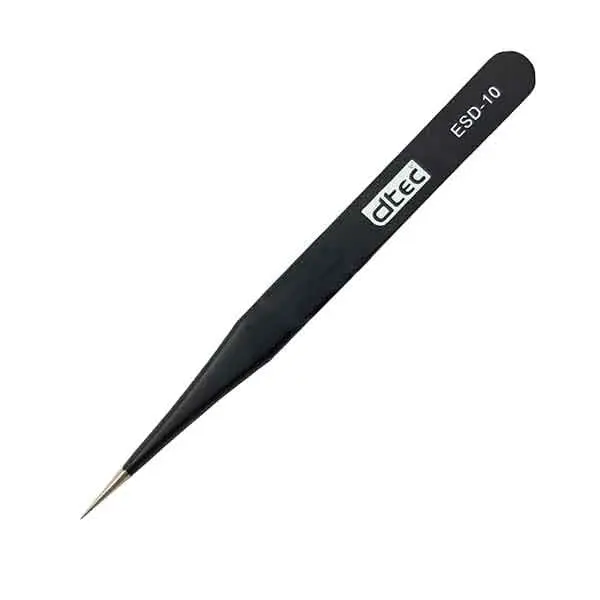

در تصاویر dtec esd-10 دو بازوی پوشش‌دار مشکی و نوک‌های فلزی صاف دیده می‌شوند. نام dtec و کد ESD-10 روی بدنه چاپ شده‌اند. یک عکس بسته نیز VETUS و HRC40° را نشان می‌دهد. صفحه حاضر هر دو نشان را گزارش می‌کند، اما از مشاهده بسته درباره رابطه کارخانه، مالکیت برند یا اصالت زنجیره تأمین نتیجه‌گیری اضافه نمی‌سازد.

⚙️ جدول مشخصات فنی dtec esd-10

سختی HRC40–45 میزان سختی مرجع ماده را نشان می‌دهد و نباید به‌معنای مقاومت کامل نوک در برابر فشار جانبی باشد. بخش باریک dtec esd-10 برای دقت ساخته شده و استفاده به‌عنوان اهرم، خراش‌دهنده یا سیم‌چین می‌تواند هم‌راستایی دو رأس را از بین ببرد.

📐 تعارض تصویر L=125mm با طول رسمی 110mm

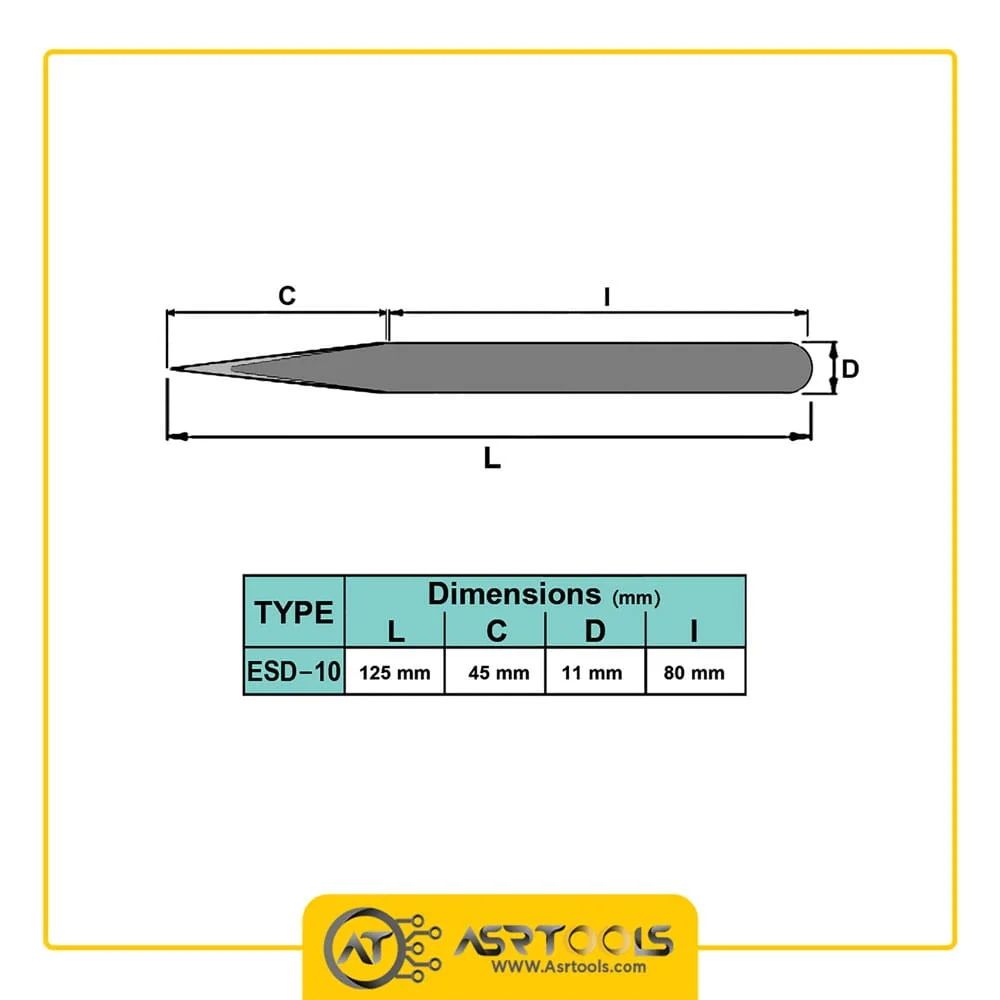

یکی از تصاویر قدیمی صفحه، جدولی با برچسب ESD-10 دارد و در آن L=125mm، C=45mm، D=11mm و I=80mm نوشته شده است. این تصویر با عنوان محصول، جدول رسمی قدیمی 110mm و صفحه مستقل ESD-10 متعارض است؛ به همین دلیل L=125 و اعداد همراه آن مشخصه قطعی نیستند و نباید برای سفارش dtec esd-10 مبنا قرار گیرند.

حتی خود ترکیب C=45mm و I=80mm به جمع 125mm می‌رسد، پس گرافیک از نظر داخلی منظم است؛ مشکل اینجاست که مدل ESD-10 در منابع متعدد 110mm معرفی شده و مدل ESD-16 در همان خانواده طول 125mm دارد. این می‌تواند نشانه جابه‌جایی الگوی ابعادی یا خطای گرافیکی باشد، اما بدون فایل منبع نمی‌توان علت را قطعی دانست.

تصویر متعارض حذف نشده است تا تاریخچه رسانه و شفافیت صفحه حفظ شود. خریدار باید مقدار 110mm را برای این مدل در نظر بگیرد. اگر اندازه دقیق برای فیکسچر یا فضای محدود حیاتی است، پیش از سفارش یا استفاده یک نمونه واقعی با خط‌کش یا کولیس کنترل شود.

🏷️ مشخصات ظاهری و نوشته‌های بسته

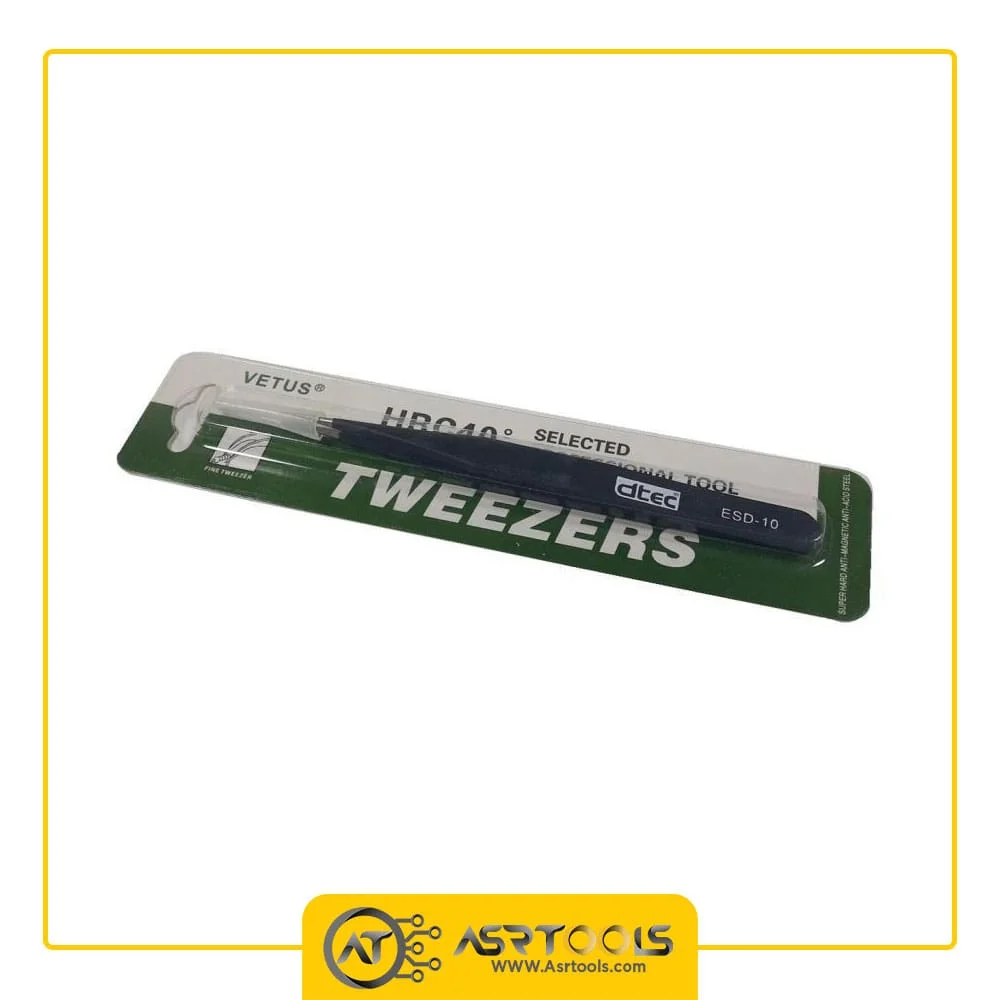

تصویر بسته dtec esd-10 عبارت VETUS، HRC40° و Selected Professional Tool را روی کارت نشان می‌دهد و روی ابزار نیز DTEC و ESD-10 دیده می‌شود. کناره بسته به سختی، غیرمغناطیسی‌بودن و فولاد مقاوم در برابر اسید اشاره دارد. جدول کاتالوگ قدیمی، جنس 302 و Magnetism: None را پشتیبانی می‌کند.

نوک‌های فلزی بدون پوشش از بدنه مشکی بیرون آمده‌اند و در چند زاویه شکل مستقیم خود را حفظ می‌کنند. هیچ خم جانبی مانند ESD-15 دیده نمی‌شود. طول دقیق رأس یا قطر آن در سند همین کالا اعلام نشده است؛ بنابراین واژه «ظریف» یک توصیف هندسی است و جای عدد تأییدنشده 0.2 یا 0.3 میلی‌متر را نمی‌گیرد.

پوشش مشکی ممکن است بازتاب نور را کاهش دهد و گرفتن ابزار را راحت‌تر کند، اما عکس نمی‌تواند ترکیب یا ضخامت پوشش را ثابت کند. مقاومت شیمیایی نیز مطلق نیست. تماس با حلال قوی، اسید غلیظ یا قلیا می‌تواند پوشش و عملکرد سطحی را تغییر دهد و باید از دستورالعمل کارگاه پیروی شود.

⚡ داده ESD و تفاوت مدل بدون F با ESD-10F

کاتالوگ قدیمی سری ESD بازه مقاومت سطحی 10⁸ تا 10¹³ اهم را ذکر می‌کند. صفحه جدید VETUS برای پوشش پلی‌استر-اپوکسی سری F بازه 10⁶ تا 10⁸ اهم می‌نویسد. چون نمونه فروشگاه DTEC ESD-10 بدون پسوند F است، عدد جدید برای DTEC قطعی نیست و نباید دو بازه با هم ادغام شوند.

مدل جدید ESD-10F علاوه بر پسوند متفاوت، طول 112mm دارد و مدل حاضر نیست. تفاوت دو میلی‌متر می‌تواند از بازطراحی یا روش اندازه‌گیری بیاید، اما همین تفاوت برای جلوگیری از انتقال خودکار مشخصات کافی است. مشخصات 110mm، 302، غیرمغناطیسی و HRC40–45 برای ESD-10 قدیمی مستندترند.

ESD-Safe بودن به کاهش و کنترل تخلیه کمک می‌کند، نه اینکه به‌تنهایی حفاظت کامل ایجاد کند. dtec esd-10 باید همراه بند مچ، سطح کار مناسب، بسته‌بندی ESD و اتصال زمین استاندارد استفاده شود. در محیطی که بازه مقاومت الزام کیفی دارد، همان نمونه باید با روش مصوب و در شرایط محیطی تعریف‌شده اندازه‌گیری شود.

🎯 کاربرد پنس کوتاه و مستقیم

طول کوتاه dtec esd-10 برای حرکات ظریف در فاصله نزدیک مناسب است. کاربر می‌تواند مقاومت، خازن، دیود و آی‌سی کوچک را بردارد، سیم نازک را روی پد نگه دارد یا قطعه را هنگام لحیم‌کاری اولیه ثابت کند. فرم صاف، مسیر نوک را در امتداد حرکت دست نگه می‌دارد.

هنگام گرفتن قطعه، فشار باید کم و تدریجی باشد. فشردن شدید می‌تواند قطعه را پرتاب کند، به بدنه آن آسیب بزند یا دو نوک پنس را از هم‌راستا خارج کند. بهتر است قطعه از بخش مقاوم گرفته شود و از تماس مستقیم با سطح اپتیکی، دیافراگم یا پایه بسیار ظریف پرهیز شود.

dtec esd-10 برای بریدن سیم، بازکردن قاب، تراشیدن چسب یا بلندکردن قطعه سنگین ساخته نشده است. برای دسترسی عمیق‌تر، مدل بلند و برای زاویه جانبی، مدل خمیده مناسب‌تر است. برای قطعه پهن نیز نوک تخت فشار را بهتر توزیع می‌کند.

🖐️ روش استفاده و کنترل پیش از کار

1. سامانه ESD میز، بند مچ و اتصال زمین را طبق رویه محیط آماده کنید.
2. نوک‌ها را از روبه‌رو بررسی کنید تا تمیز و هم‌راستا باشند.
3. پنس را در قسمت پهن و پوشش‌دار بگیرید و فشار را آرام افزایش دهید.
4. قطعه را نزدیک رأس و از بخش مکانیکی مقاوم آن بردارید.
5. فاصله پنس از هویه یا هوای بسیار داغ را کنترل کنید.
6. پس از کار، ابزار را تمیز و جدا از وسایل سنگین نگه دارید.

اگر دو رأس در یک نقطه به هم نمی‌رسند، استفاده روی قطعه بسیار ریز متوقف شود. اصلاح خشن با انبردست یا خم‌کردن مکرر می‌تواند تنش بیشتری بسازد. افتادن روی سطح سخت نیز حتی بدون شکستگی آشکار ممکن است هم‌راستایی را تغییر دهد.

🧼 نگهداری و پاک‌سازی

آلودگی فلاکس یا چسب را با روشی پاک کنید که برای پوشش مجاز باشد. حلال ناشناخته می‌تواند قسمت مشکی را نرم یا ترک‌دار کند. از سمباده، تیغ و برس زبر روی بدنه پوشش‌دار dtec esd-10 استفاده نکنید؛ خراش عمیق ممکن است ویژگی سطحی را تغییر دهد.

ابزار را در محفظه‌ای نگه دارید که نوک تحت فشار جانبی نباشد. اگر پوشش کنده شده یا محیط کاری مقدار مقاومت مشخصی می‌خواهد، چاپ ESD کافی نیست و ابزار باید آزمون شود. عمر ثابت و یکسانی وجود ندارد و به فشار، دفعات استفاده، مواد شیمیایی و شرایط نگهداری بستگی دارد.

📦 اقلام همراه محصول

• محتویات اصلی: یک عدد پنس DTEC ESD-10 سایز 110mm
• بسته‌بندی: بلیستر با نوشته‌های VETUS و HRC40 مطابق تصویر
• محافظ نوک: قطعه پلاستیکی بسته‌بندی برای مهار نوک در تصویر دیده می‌شود
• وزن: ادعای 18 تا 19 گرم در سند و تصویر دقیق همین محصول تأیید نمی‌شود
• اقلامی که همراه نیستند: کیف، بند مچ، مت و تستر ESD

تصاویر یک ابزار را در یک بسته نشان می‌دهند و هیچ ست چندتایی در این محصول دیده نمی‌شود. ممکن است کارت چاپی میان سری‌ها تغییر جزئی داشته باشد؛ مدل، شکل مستقیم و طول قابل اتکا 110mm معیار کنترل تحویل هستند.

🆚 مقایسه با مدل‌های مشابه

برای کار نزدیک و مسیر مستقیم، dtec esd-10 انتخاب جمع‌وجوری است. اگر دست باید عقب‌تر بماند، ESD-11 یا ESD-12 مناسب‌تر است؛ اگر قطعه پشت مانع قرار دارد، فرم خمیده دید بهتری می‌دهد. نوع نوک از چند میلی‌متر اختلاف طول مهم‌تر است.

🛒 قیمت و خرید dtec esd-10 از عصرتولز

قیمت روز در همین صفحه نمایش داده می‌شود. پیش از خرید، نام کامل ESD-10، طول 110mm و فرم مستقیم را کنترل کنید و تصویر قدیمی L=125mm را مشخصه این کالا ندانید. اگر اندازه برای فیکسچر حیاتی است یا مقاومت سطحی باید در بازه‌ای خاص باشد، استعلام و آزمون نمونه ضروری است.

برای انتخاب جایگزین می‌توانید دسته پنس‌های عصرتولز و شاخه تجهیزات آنتی‌استاتیک را مقایسه کنید. نوک مستقیم، خمیده، بسیار ظریف و پهن هرکدام برای زاویه و اندازه قطعه متفاوتی مناسب‌اند.

❓ پرسش‌های متداول

طول DTEC ESD-10 برابر 110 یا 125 میلی‌متر است؟

طول قابل اتکا 110mm است؛ کاتالوگ قدیمی و صفحه مستقل ESD-10 آن را تأیید می‌کنند. گرافیک L=125mm داخل صفحه با این منابع متعارض است و مبنای مشخصات نیست.

نسخه ESD-10F همان محصول است؟

خیر. نسخه جدید پسوند F، طول 112mm و مشخصات پوشش جدید دارد. کالای حاضر DTEC ESD-10 بدون F است.

آیا این پنس غیرمغناطیسی است؟

جدول خانواده Magnetism: None را برای ESD-10 ثبت می‌کند. برای فرایندی با حد کمی، آزمون نمونه واقعی همچنان لازم است.

آیا مقاومت سطحی دقیق محصول مشخص است؟

دو نسل بازه‌های متفاوتی دارند؛ 10 به توان 8 تا 10 به توان 13 اهم در کاتالوگ قدیمی و 10 به توان 6 تا 10 به توان 8 برای سری F جدید. مقدار DTEC بدون آزمون قطعی نیست.

آیا نوک پنس خمیده است؟

خیر. تصاویر dtec esd-10 نوک صاف، مستقیم و تیز را نشان می‌دهند.

داخل بسته چه چیزی است؟

یک عدد پنس در بلیستر دیده می‌شود. قطعه پلاستیکی نگهدارنده بخشی از بسته است و کیف یا تجهیزات ESD همراه محصول نیست.

در جمع‌بندی، dtec esd-10 یک پنس مستقیم 110mm از خانواده ESD است که جدول قدیمی برای آن فولاد 302، HRC40–45 و غیرمغناطیسی‌بودن ثبت می‌کند. شفاف‌کردن تصویر متعارض 125mm و جداکردن ESD-10F جدید، انتخاب دقیق‌تر و کم‌ریسک‌تری ایجاد می‌کند.

✅ مشخصات کوتاه و موردی

• برند و مدل: DTEC ESD-10
• نوع: پنس آنتی‌استاتیک مستقیم نوک‌تیز
• طول قابل اتکا: 110mm
• جنس مرجع: فولاد زنگ‌نزن 302
• سختی مرجع: HRC40–45
• مغناطیس: غیرمغناطیسی در جدول خانواده
• تعارض رسانه: تصویر L=125mm مبنای مشخصات نیست
• نسخه متفاوت: ESD-10F جدید با طول 112mm
• کاربرد: SMD، مونتاژ و ظریف‌کاری نزدیک
• واحد فروش: یک عدد پنس در بلیستر
