انبر پنس دیتک مدل DTEC ESD-11 سایز 140 میلی متر یک پنس مستقیم نوک‌تیز 140mm با شناسه DTEC ESD-11 است؛ کاتالوگ قدیمی خانواده متناظر، فولاد زنگ‌نزن 302، سختی HRC40 تا HRC45 و خاصیت غیرمغناطیسی را برای ESD-11 ثبت می‌کند. dtec esd-11 برای گرفتن و جابه‌جایی کنترل‌شده قطعات کوچک در مونتاژ و تعمیر الکترونیک عرضه شده است.

🔎 معرفی dtec esd-11

نام انگلیسی کامل: DTEC ESD-11 140mm Straight Fine Point Anti-Static Tweezer, 302 Stainless Steel, Non-Magnetic, HRC40–45 Legacy-Series Specification.

فرم ESD-11 در خانواده پنس‌های دقیق، بدنه بلند 140 میلی‌متری و فک‌های مستقیم و باریک دارد. طول بیشتر، فاصله دست را از محل کار افزایش می‌دهد و برای دسترسی به بخش‌های عمیق‌تر برد یا کار زیر لوپ مفید است. بااین‌حال، کنترل یک پنس بلند به فشار متعادل انگشتان نیاز دارد؛ فشار زیاد می‌تواند قطعه ریز را پرتاب کند یا هم‌راستایی دو نوک را به‌مرور تغییر دهد.

در این صفحه نام تجاری فروشگاهی DTEC حفظ شده، زیرا روی خود ابزار لوگوی dtec و عبارت ESD-11 دیده می‌شود. هم‌زمان، نوشته VETUS روی کارت بسته‌بندی نیز نادیده گرفته نشده است. این شفاف‌سازی از تبدیل یک مشاهده تصویری به ادعای اثبات‌نشده درباره مالکیت برند، کارخانه سازنده یا اصالت زنجیره تأمین جلوگیری می‌کند.

⚙️ جدول مشخصات فنی dtec esd-11

سه داده 140mm، فولاد 302 و HRC40–45 در جدول کاتالوگ قدیمی ESD-11 کنار عبارت Magnetism: None آمده‌اند. عکس بسته نیز مقدار HRC40° را نشان می‌دهد؛ بنابراین بازه کاتالوگ و نوشته بسته با هم ناسازگار نیستند. این سختی درباره مقاومت ماده در برابر فرورفتگی است و به‌تنهایی تضمین نمی‌کند که نوک در برابر هر فشار جانبی یا سقوطی خم نشود.

🏷️ هویت ظاهری DTEC و VETUS روی یک بسته

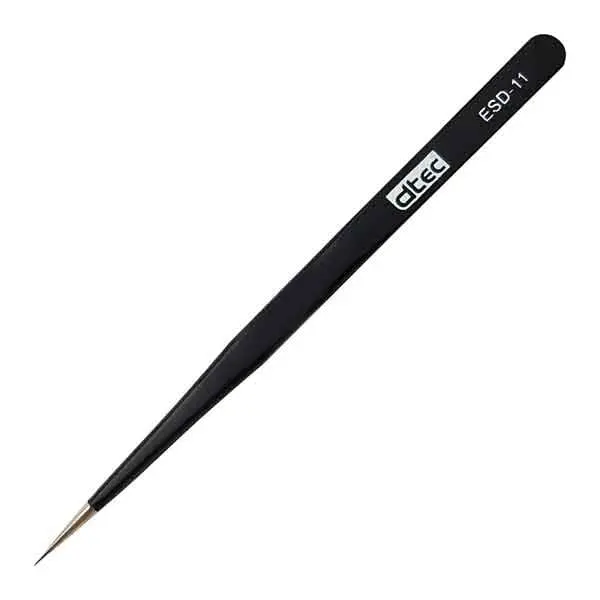

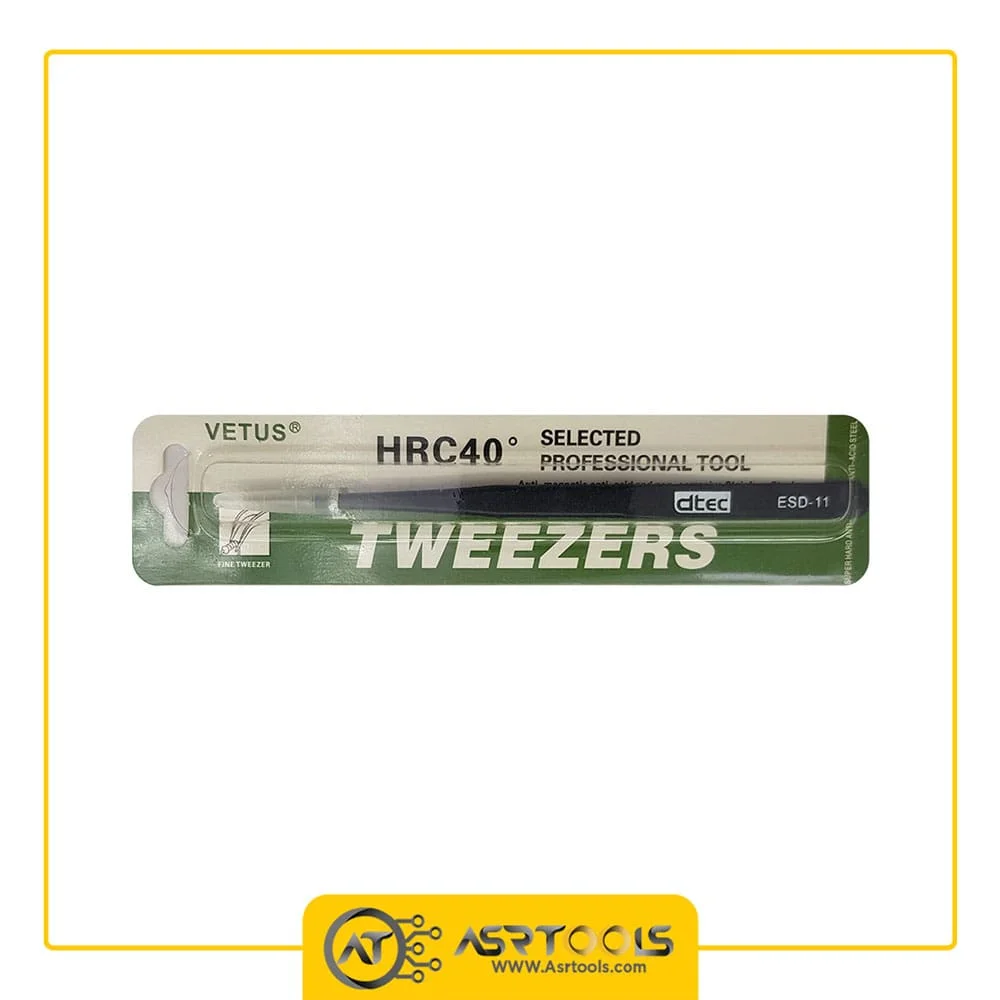

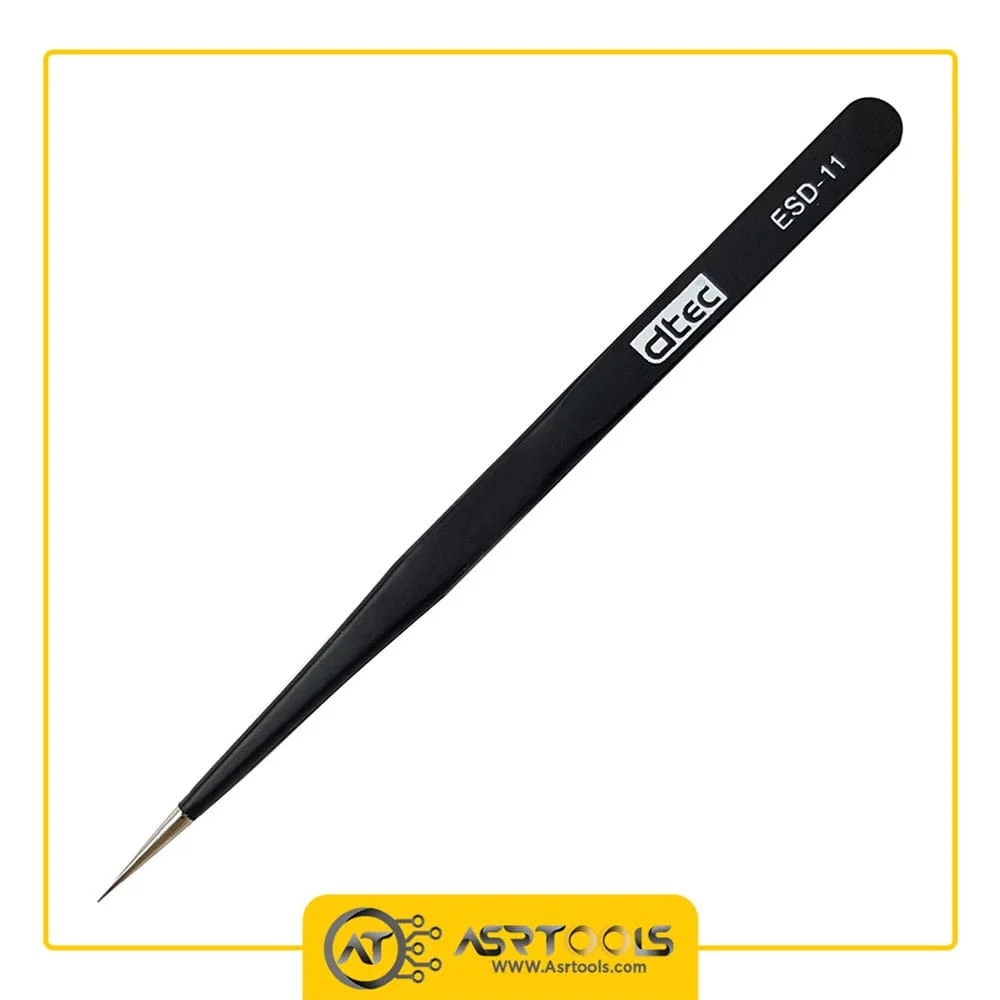

تصویر بسته dtec esd-11 عبارت VETUS را در بالا، HRC40° و Selected Professional Tool را در میانه و لوگوی dtec همراه ESD-11 را روی خود پنس نشان می‌دهد. سه عکس دیگر ابزار مشکی و نوک فلزی مستقیم آن را بدون ابهام نمایش می‌دهند. نتیجه دقیق این است که کالای عکاسی‌شده نشانه‌های هر دو نام را دارد؛ نه اینکه بدون سند جداگانه یکی را سازنده قطعی دیگری بدانیم.

در دو تصویر، هر دو بازوی پنس باز هستند و سطح داخلی نوک‌ها دیده می‌شود. فک‌ها در امتداد بدنه قرار دارند و خم زاویه‌دار مدل‌هایی مانند ESD-15 در آن مشاهده نمی‌شود. سطح باریک انتهایی برای تماس با قطعه ریز مناسب است، اما ابعاد دقیق رأس در عکس خط‌کش‌دار یا نقشه فنی همین محموله ارائه نشده است؛ پس اندازه‌ای مانند 0.2 یا 0.3 میلی‌متر به محصول نسبت داده نمی‌شود.

پوشش مشکی تا نزدیکی نوک ادامه دارد و بخش تماس فلزی نمایان است. توصیف «مات» یا «کم‌بازتاب» از ظاهر و خانواده محصول قابل فهم است، ولی عکس نمی‌تواند ترکیب شیمیایی پوشش یا ضخامت آن را اثبات کند. همچنین تغییر جزئی چاپ بسته میان بچ‌ها ممکن است رخ دهد؛ معیار تحویل، مدل ESD-11، طول 140mm و فرم مستقیم است.

⚡ ESD-Safe یعنی چه و چه چیزی را تضمین نمی‌کند؟

ESD مخفف Electrostatic Discharge یا تخلیه الکترواستاتیک است. پوشش اتلاف‌کننده بار کمک می‌کند بار ساکن به‌صورت کنترل‌شده‌تری تخلیه شود و احتمال جهش ناگهانی به قطعه حساس کاهش یابد. این ویژگی جای میز و کف‌پوش ESD، بند مچ متصل به نقطه زمین معتبر، بسته‌بندی مناسب و روش صحیح کار را نمی‌گیرد.

در کاتالوگ قدیمی VETUS برای سری ESD، مقاومت سطحی 10⁸ تا 10¹³ اهم نوشته شده است. صفحه جدید VETUS برای مدل ESD-11F با پوشش پلی‌استر-اپوکسی، بازه 10⁶ تا 10⁸ اهم را اعلام می‌کند. چون مدل جدید پسوند F دارد و ابزار حاضر با DTEC ESD-11 بدون F عکاسی شده، بازه جدید برای DTEC قطعی نیست و این دو عدد نباید با هم ترکیب یا به‌دلخواه انتخاب شوند.

اختلاف یادشده می‌تواند به نسل محصول، نوع پوشش، روش اندازه‌گیری، شرایط رطوبت یا تغییر نام‌گذاری مربوط باشد. برای محیط کنترل‌شده‌ای که مقدار مقاومت سطحی الزام قراردادی دارد، سنجش همان نمونه با تستر مناسب و رویه سازمان ضروری است. عبارت ESD روی دسته، به‌تنهایی گواهی کالیبراسیون یا انطباق یک محموله مشخص نیست.

غیرمغناطیسی نیز به معنای صفر مطلق جذب در هر میدان قوی نیست. جدول قدیمی عبارت None را برای مغناطیس ثبت می‌کند و این ویژگی در کار با پیچ، فنر یا قطعاتی که جذب ناخواسته آن‌ها آزاردهنده است مفید خواهد بود. اگر فرایند صنعتی حد مجاز مغناطیس باقی‌مانده دارد، آزمون همان ابزار باید ملاک باشد.

🎯 کاربرد پنس مستقیم نوک‌تیز

dtec esd-11 برای گرفتن مقاومت، خازن، دیود و آی‌سی کوچک، نگه‌داشتن سیم ظریف، مرتب‌کردن قطعات و کمک در مونتاژ دستی مناسب است. نوک مستقیم هنگام قرار دادن قطعه از بالا مسیر قابل پیش‌بینی دارد. طول 140mm نیز دست را کمی عقب‌تر نگه می‌دارد و دید روی ناحیه کار را بهتر می‌کند.

برای قطعات بسیار کوچک، دو نوک باید دقیقاً هم‌راستا باشند. قطعه را نزدیک انتهای نوک و با کمترین فشار لازم بگیرید. گرفتن نزدیک لولای فنری قدرت بیشتری ایجاد می‌کند اما دقت را کم می‌کند؛ گرفتن بیش‌ازحد در رأس نیز می‌تواند قطعه را از میان فک‌ها بیرون بیندازد. پیش از کار حساس، بسته‌شدن یکنواخت دو سمت روی یک سطح روشن بررسی شود.

این ابزار برای بریدن، اهرم‌کردن، خراش‌دادن برد، بازکردن قاب یا نگه‌داشتن قطعه داغ طراحی نشده است. چنین استفاده‌هایی ممکن است نوک را کج کند یا پوشش را آسیب بزند. برای مواد شیمیایی نیز عبارت مقاومت در برابر اسیدهای رقیق در صفحه مدل جدید ESD-11F آمده و نباید به معنای مقاومت dtec esd-11 در برابر هر حلال، اسید غلیظ یا قلیا تعبیر شود.

🖐️ روش استفاده دقیق و ایمن

1. محیط ESD، بند مچ و اتصال زمین را مطابق دستورالعمل محل کار آماده کنید.
2. تمیزی، هم‌راستایی و نبود خم یا لب‌پریدگی را در دو نوک بررسی کنید.
3. پنس را در بخش پهن و پوشش‌دار بگیرید و فشار را تدریجی افزایش دهید.
4. قطعه را از بدنه مقاوم آن بگیرید و از فشار مستقیم روی پایه یا سطح حساس پرهیز کنید.
5. هنگام لحیم‌کاری، فاصله پنس از نوک داغ هویه را کنترل کنید.
6. پس از کار، آلودگی را با روش سازگار با پوشش پاک و ابزار را خشک نگهداری کنید.

پنس آنتی‌استاتیک تنها یکی از اجزای یک سامانه ESD است. اگر اپراتور، میز یا قطعه در پتانسیل متفاوتی قرار داشته باشند، تماس ناگهانی همچنان می‌تواند تخلیه ایجاد کند. اتصال زمین باید با مقاومت و تجهیزات تعیین‌شده در رویه کارگاه انجام شود؛ اتصال مستقیم و بداهه به برق یا زمین نامطمئن خطرناک است.

🧼 نگهداری و کنترل سلامت

پس از استفاده، ذرات فلاکس یا چسب را پیش از خشک‌شدن کامل با ماده‌ای پاک کنید که سازنده پوشش یا دستورالعمل کارگاه اجازه می‌دهد. حلال ناشناخته ممکن است پوشش مشکی را نرم، ترک‌دار یا جدا کند. از سایش با سمباده و تیغ روی قسمت پوشش‌دار خودداری کنید، زیرا مقاومت سطحی و راحتی گرفتن می‌تواند تغییر کند.

پنس را جدا از ابزارهای سنگین نگهداری کنید تا نوک زیر فشار قرار نگیرد. افتادن روی سطح سخت ممکن است هم‌راستایی را به‌هم بزند، حتی اگر شکستگی واضح دیده نشود. برای کنترل، نوک‌ها را بدون فشار زیاد ببندید و از روبه‌رو بررسی کنید که دو سطح تماس در یک نقطه به هم برسند.

اگر پوشش عمیقاً خراشیده یا جدا شده، یا محیط کاری الزام عددی ESD دارد، ابزار باید طبق رویه واحد کیفیت دوباره سنجیده شود. تمیزبودن ظاهری یا چاپ ESD جای اندازه‌گیری را نمی‌گیرد. استفاده درست، فشار کم و نگهداری جداگانه مهم‌تر از ادعاهای کلی درباره عمر نامحدود ابزار است.

📦 اقلام همراه محصول

• محتویات اصلی: یک عدد پنس مستقیم نوک‌تیز DTEC ESD-11
• بسته‌بندی: یک بلیستر با نوشته‌های VETUS، HRC40 و تصویر/نام مدل مطابق عکس موجود
• اقلام تأییدنشده: درپوش جداگانه و وزن 20 گرم در تصویر و سند دقیق همین کالا تأیید نمی‌شوند
• اقلامی که همراه نیستند: بند مچ، مت ESD، تستر مقاومت سطحی و سایر ابزار مونتاژ

عکس بسته یک پنس را نشان می‌دهد و بسته چندتایی یا کیف نگهداری در این محصول دیده نمی‌شود. ممکن است ظاهر کارت چاپی در تأمین بعدی تغییر جزئی داشته باشد؛ تعداد فروش یک عدد است مگر آنکه گزینه یا توضیح سفارش به‌صراحت خلاف آن را اعلام کند.

🆚 مقایسه با مدل‌های هم‌خانواده

تنها طول برای انتخاب کافی نیست. مدل مستقیم dtec esd-11 برای برداشتن از بالا و دسترسی طولی مناسب است؛ مدل خمیده دید جانبی بهتری می‌دهد و نوک پهن برای قطعه بزرگ‌تر فشار را روی سطح بیشتری توزیع می‌کند. تصویر نوک، طول و نیاز واقعی کار باید کنار هم بررسی شوند.

🛒 قیمت و خرید dtec esd-11 از عصرتولز

قیمت روز در همین صفحه محصول نمایش داده می‌شود و ممکن است با موجودی و شرایط تأمین تغییر کند. پیش از خرید، مدل ESD-11، طول 140 میلی‌متر، فرم مستقیم و وجود پوشش مشکی را با نیاز خود مقایسه کنید. اگر مقاومت سطحی عددی برای خط تولید الزامی است، پیش از استفاده نمونه دریافتی طبق روش کنترل کیفیت مجموعه سنجیده شود.

برای مقایسه مدل‌ها می‌توانید مجموعه پنس‌های عصرتولز و شاخه تجهیزات آنتی‌استاتیک را ببینید. انتخاب میان نوک مستقیم، خمیده، پهن یا قابل‌تعویض باید براساس اندازه قطعه، زاویه دسترسی و پروتکل ESD کارگاه انجام شود.

❓ پرسش‌های متداول

طول DTEC ESD-11 چقدر است؟

طول کلی 140mm است؛ این مقدار هم در عنوان محصول و هم در جدول قدیمی ESD-11 ثبت شده است.

آیا نوک پنس صاف است یا خمیده؟

تصاویر همین کالا دو فک مستقیم، باریک و تیز را نشان می‌دهند. این مدل با نمونه خمیده ESD-15 تفاوت دارد.

چرا روی بسته VETUS و روی ابزار dtec دیده می‌شود؟

عکس بسته هر دو نشان را نمایش می‌دهد. صفحه حاضر همین مشاهده را گزارش می‌کند و بدون مدرک مستقل درباره رابطه تولیدی یا مالکیت دو نام نتیجه‌گیری نمی‌کند.

مقاومت سطحی این پنس دقیقاً چقدر است؟

کاتالوگ قدیمی سری ESD بازه 10 به توان 8 تا 10 به توان 13 اهم را نوشته، درحالی‌که صفحه جدید ESD-11F بازه 10 به توان 6 تا 10 به توان 8 اهم دارد. به دلیل تفاوت مدل و نسل، مقدار دقیق نمونه DTEC باید اندازه‌گیری شود.

آیا عبارت غیرمغناطیسی به معنی جذب صفر است؟

جدول خانواده Magnetism: None را ثبت کرده است، اما برای فرایند دارای حد کمی، آزمون همان نمونه لازم است و نباید صفر مطلق فرض شود.

چه اقلامی داخل بسته هستند؟

یک عدد پنس DTEC ESD-11 در بلیستر دیده می‌شود. درپوش مستقل، کیف یا وزن دقیق 20 گرم با تصاویر و سند همین محصول اثبات نشده‌اند.

در جمع‌بندی، dtec esd-11 یک پنس آنتی‌استاتیک مستقیم و نوک‌تیز با طول 140mm است. فولاد 302، سختی HRC40–45 و خاصیت غیرمغناطیسی از جدول قدیمی خانواده پشتیبانی می‌شوند؛ اختلاف مقاومت سطحی میان ESD-11 قدیمی و ESD-11F جدید نیز شفاف مانده تا مشخصات یک نسل به نسل دیگر تعمیم داده نشود.

✅ مشخصات کوتاه و موردی

• برند و مدل: DTEC ESD-11
• نوع: پنس آنتی‌استاتیک مستقیم نوک‌تیز
• طول کلی: 140mm
• جنس مرجع قدیمی: فولاد زنگ‌نزن 302
• سختی مرجع: HRC40–45؛ روی بسته HRC40°
• خاصیت مغناطیسی: غیرمغناطیسی در جدول خانواده
• پوشش ظاهری: مشکی با انتهای فلزی نمایان
• کاربرد: قطعات SMD، مونتاژ و ظریف‌کاری
• شرط ESD: جایگزین تجهیزات کامل و آزمون کارگاه نیست
• واحد فروش: یک عدد پنس در بلیستر
