اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-153 پهنای باند 1 مگاهرتز نرخ نمونه‌برداری 5MSa/s

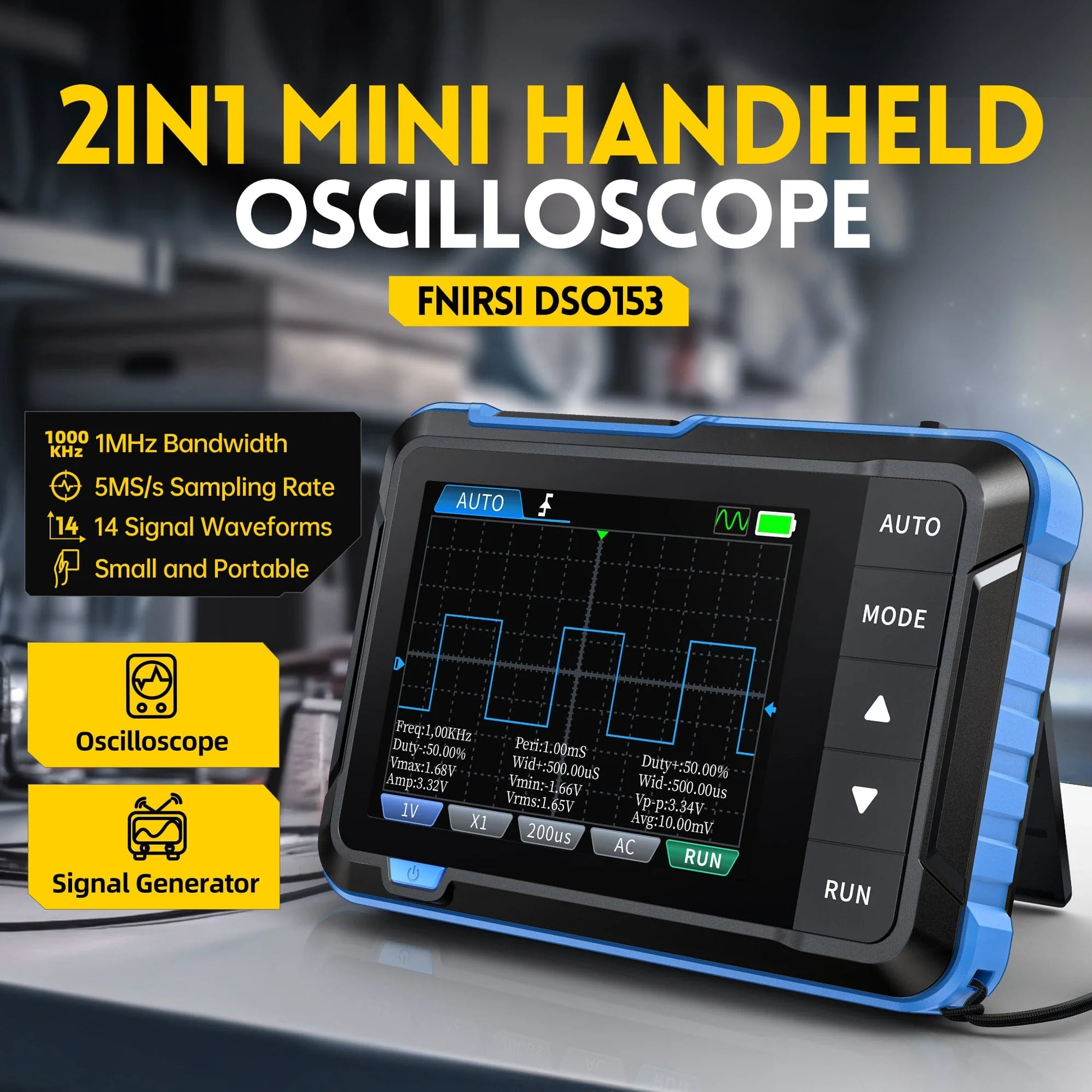

اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-153 پهنای باند 1 مگاهرتز نرخ نمونه‌برداری 5MSa/s یک ابزار کوچک، سبک و قابل حمل برای مشاهده شکل موج، تست سیگنال‌های عمومی، آموزش الکترونیک، عیب‌یابی اولیه مدارها و تولید سیگنال آزمایشی است. این محصول با نام انگلیسی FNIRSI DSO-153 2-in-1 Mini 1MHz 5MS/s Digital Oscilloscope Waveform Generator شناخته می‌شود و با یک کانال ورودی، نمایشگر 2.8 اینچ، فانکشن ژنراتور داخلی 10kHz، باتری 1000mAh، شارژ Type-C و قابلیت اندازه‌گیری تا ±400V با پراب 10X، برای دانشجویان، تعمیرکاران، کاربران فنی و علاقه‌مندان الکترونیک انتخابی کاربردی محسوب می‌شود.

🔹 معرفی اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-153

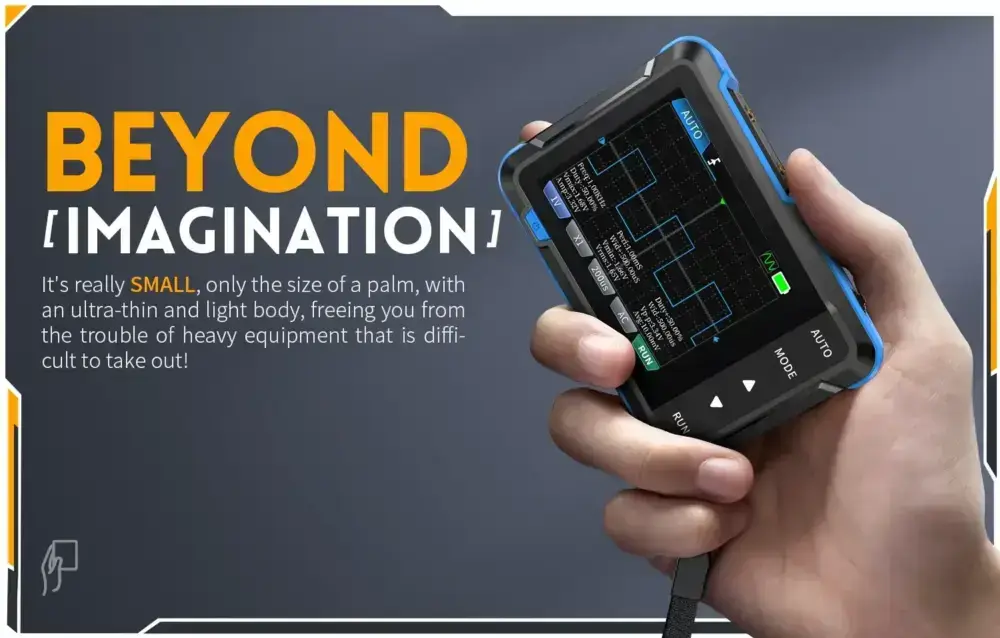

اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-153 پهنای باند 1 مگاهرتز نرخ نمونه‌برداری 5MSa/s برای کاربرانی طراحی شده که به یک ابزار سبک، اقتصادی و قابل حمل برای تست‌های روزمره نیاز دارند. این دستگاه در یک بدنه کوچک، هم نقش اسیلوسکوپ دیجیتال را ایفا می‌کند و هم به عنوان مولد سیگنال DDS برای تولید شکل موج‌های آزمایشی قابل استفاده است.

این مدل برای کارهای سنگین و تحلیل سیگنال‌های فرکانس بالا ساخته نشده، اما برای آموزش، تعمیرات سبک، تست سنسورها، بررسی خروجی مدارهای ساده، مشاهده موج‌های آنالوگ و دیجیتال کم‌فرکانس، تست PWMهای پایه و عیب‌یابی اولیه بردهای الکترونیکی، انتخابی مناسب و خوش‌قیمت است.

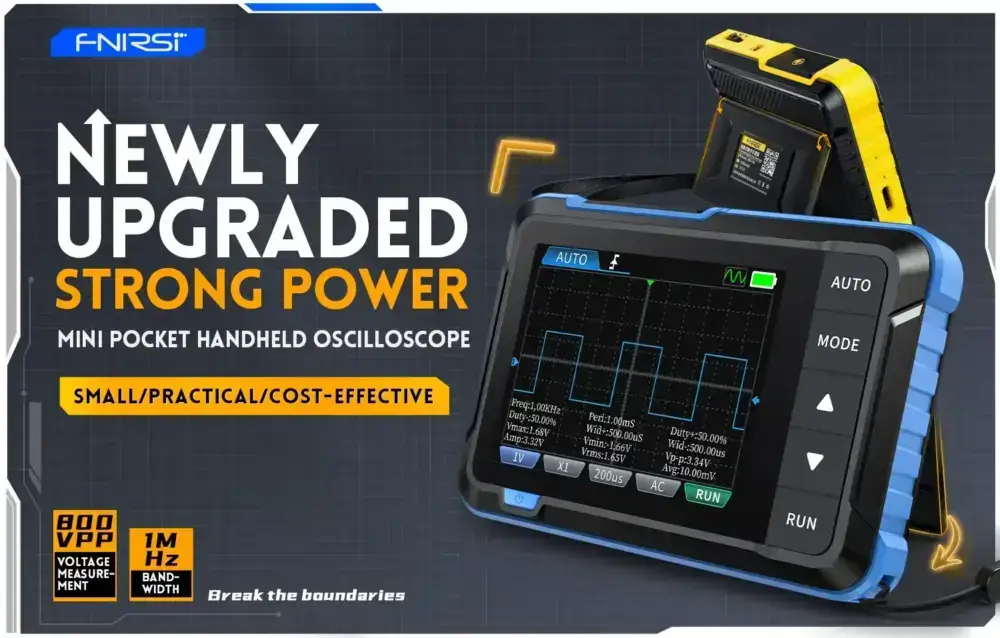

⚡ پهنای باند 1MHz و نرخ نمونه‌برداری 5MSa/s

اسیلوسکوپ فینرسی DSO-153 دارای پهنای باند 1MHz و نرخ نمونه‌برداری 5MSa/s است. این مشخصات برای بررسی سیگنال‌های عمومی، پروژه‌های آموزشی، تست مدارهای ساده، بررسی خروجی سنسورها، موج‌های مربعی کم‌فرکانس، سیگنال‌های آنالوگ پایه و کارهای اولیه الکترونیک مناسب است.

اگر کاربر به بررسی سیگنال‌های بسیار سریع، ارتباطات دیجیتال پرسرعت یا تحلیل‌های صنعتی نیاز داشته باشد، باید سراغ مدل‌های حرفه‌ای‌تر با پهنای باند بالاتر برود؛ اما برای شروع، آموزش، تعمیرات سبک و تست‌های قابل حمل، DSO-153 می‌تواند یک ابزار کاربردی و همیشه در دسترس باشد.

📡 فانکشن ژنراتور داخلی با 14 شکل موج

یکی از مزیت‌های مهم اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-153، وجود مولد سیگنال داخلی است. فانکشن ژنراتور دستگاه می‌تواند سیگنال‌هایی تا 10kHz تولید کند و برای آموزش شکل موج‌ها، تست ورودی مدار، بررسی پاسخ مدارهای ساده، تست تقویت‌کننده‌های کم‌فرکانس و شبیه‌سازی سیگنال کاربرد دارد.

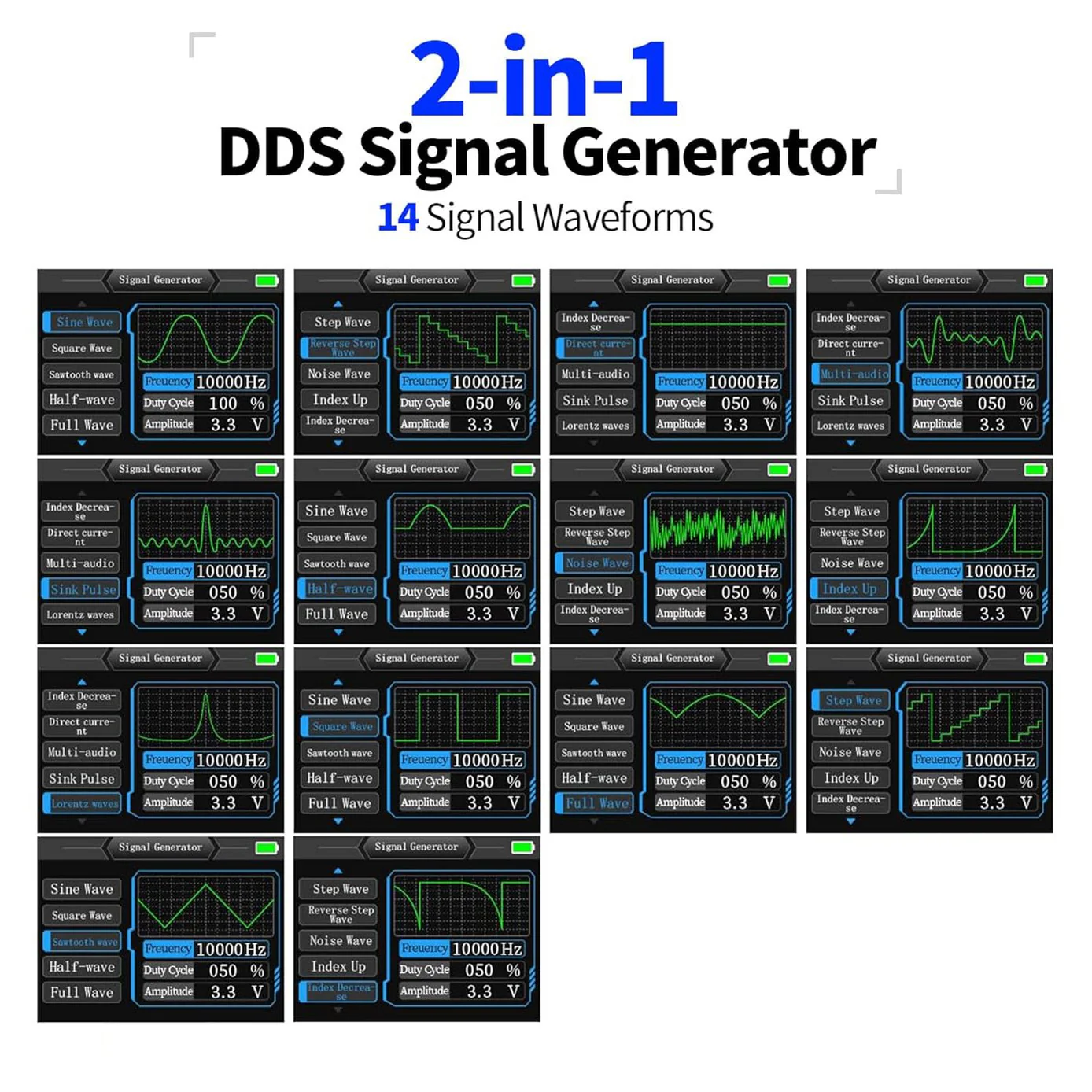

این مولد از 14 نوع شکل موج پشتیبانی می‌کند؛ از جمله موج سینوسی، مربعی، دندانه‌اره‌ای، نیم‌موج، تمام‌موج، پله‌ای، پله‌ای معکوس، نویز، رشد نمایی، افت نمایی، سیگنال DC، مولتی‌تون، پالس سینک و موج لورنتز. دامنه خروجی مولد سیگنال نیز در بازه 0.1 تا 3.3 ولت قرار دارد.

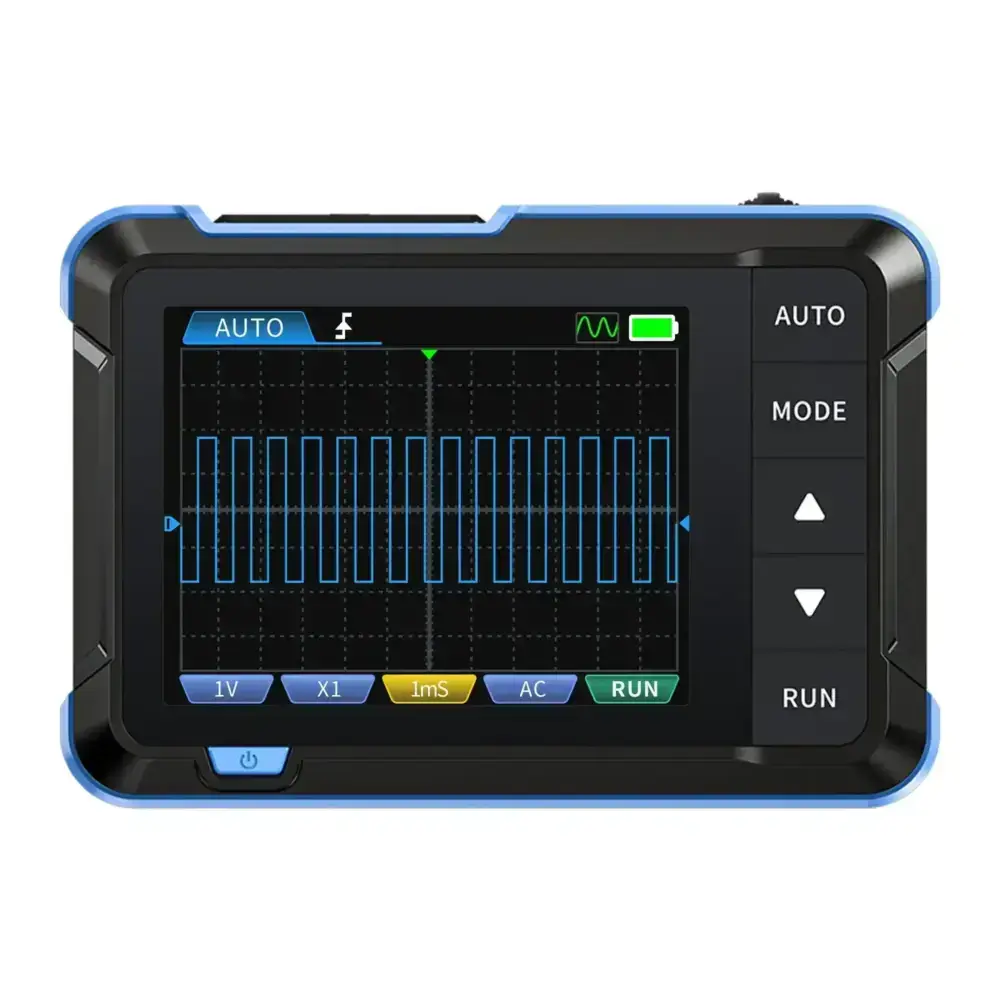

🖥 نمایشگر 2.8 اینچ با رزولوشن 320×240

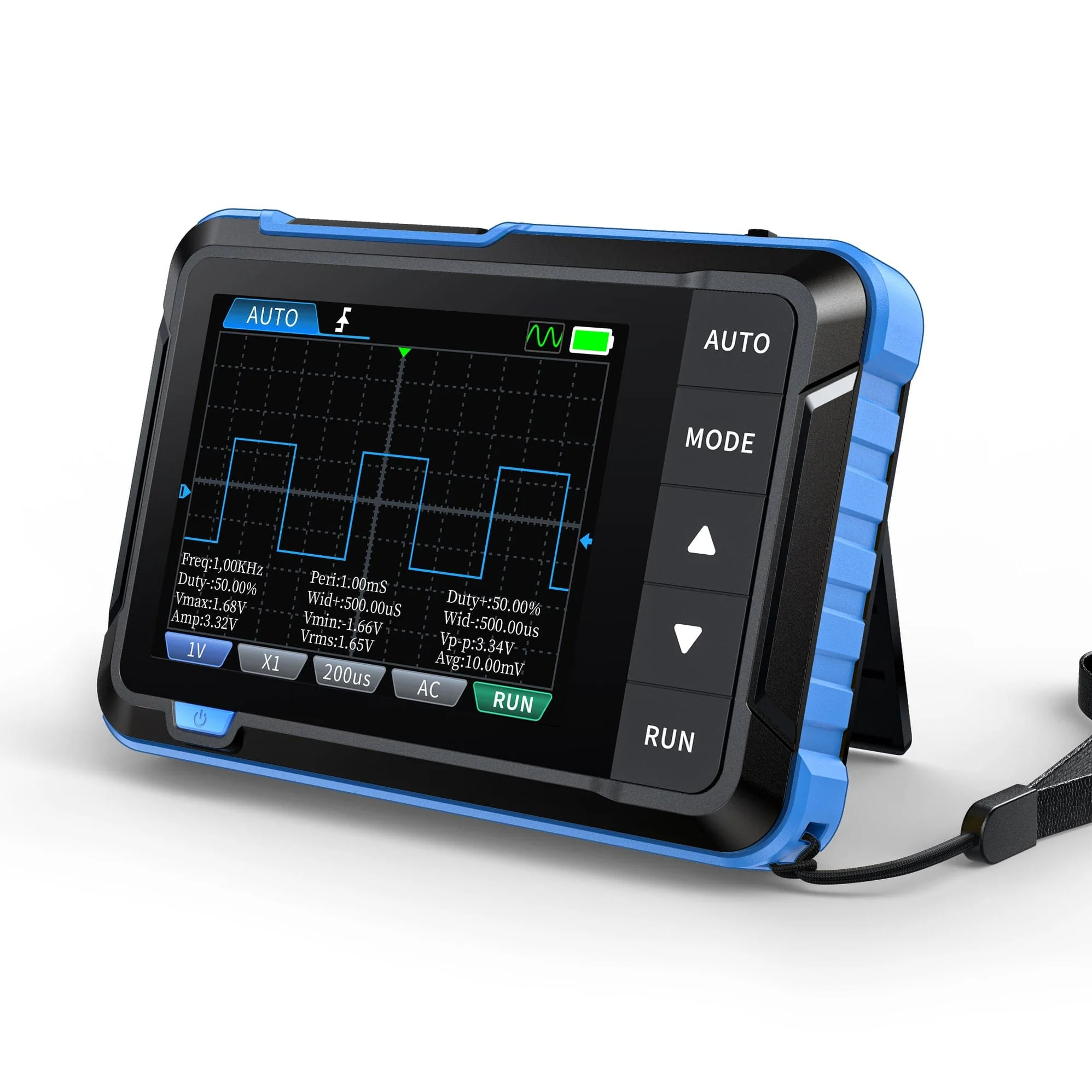

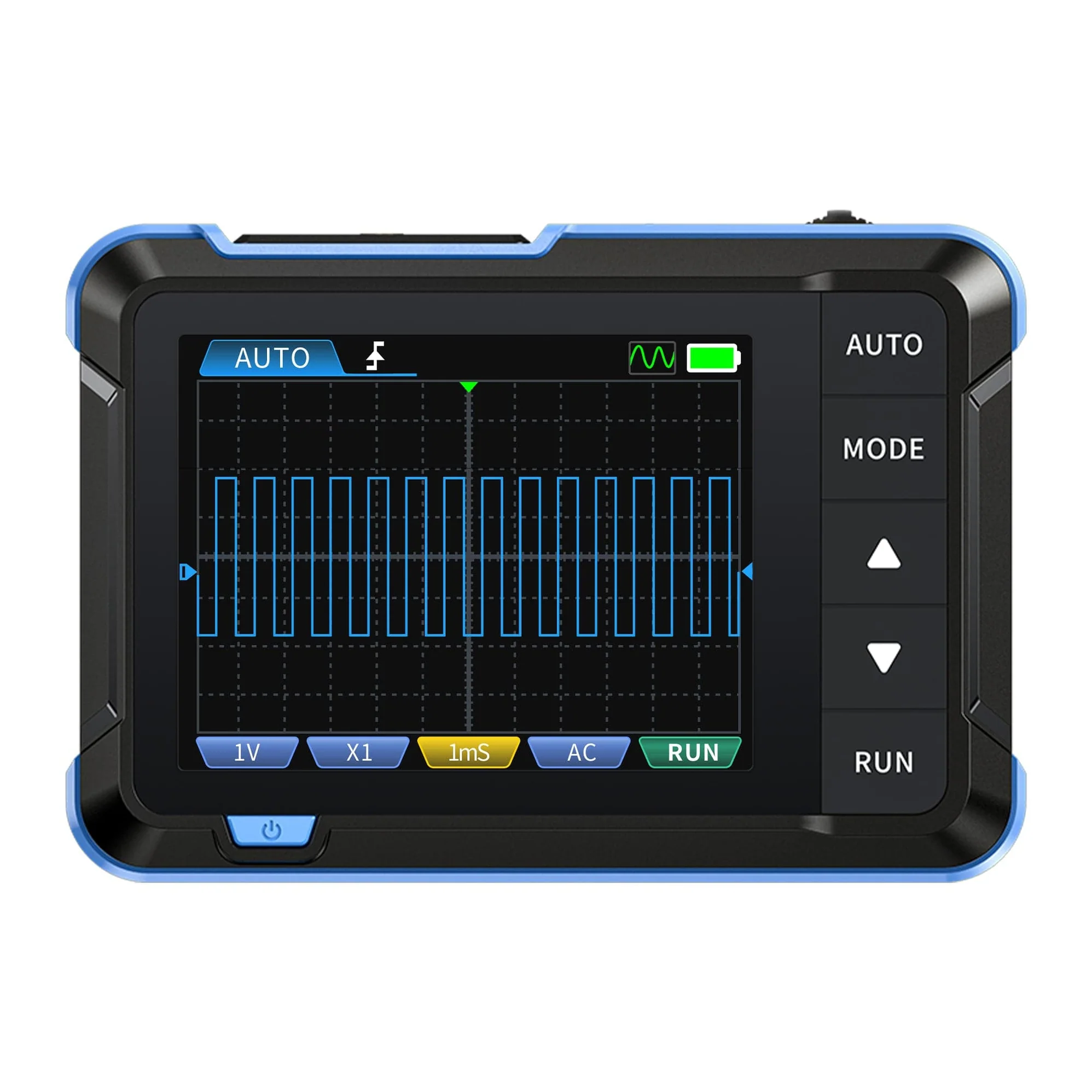

FNIRSI DSO-153 به نمایشگر رنگی 2.8 اینچ با رزولوشن 320×240 پیکسل مجهز است. این نمایشگر برای ابعاد کوچک دستگاه، اطلاعات اصلی موج، تنظیمات، وضعیت تریگر و مقادیر اندازه‌گیری را خوانا نمایش می‌دهد.

در یک اسیلوسکوپ جیبی، نمایشگر باید هم مصرف انرژی کمی داشته باشد و هم برای مشاهده سریع موج مناسب باشد. طراحی این مدل دقیقاً برای استفاده ساده، سریع و قابل حمل انجام شده و برای کاربرانی که نمی‌خواهند درگیر تنظیمات پیچیده شوند، گزینه مناسبی است.

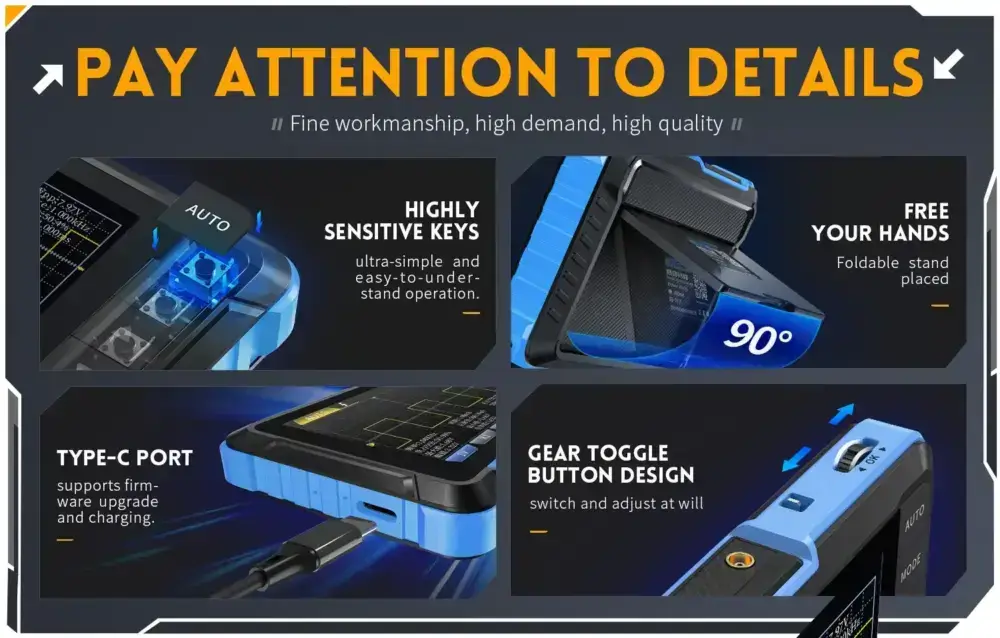

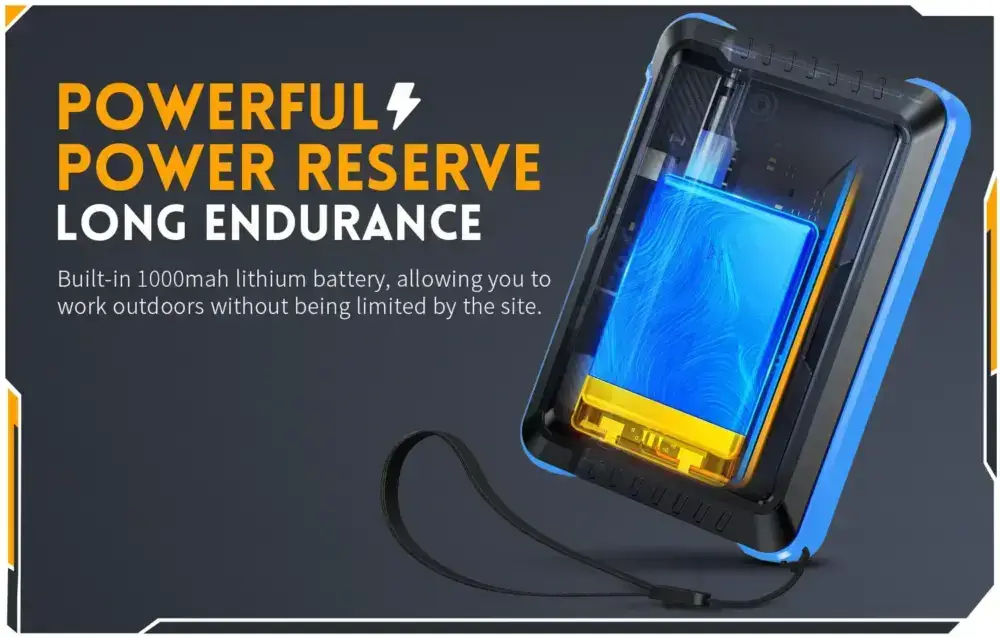

🔋 باتری داخلی 1000mAh و شارژ Type-C

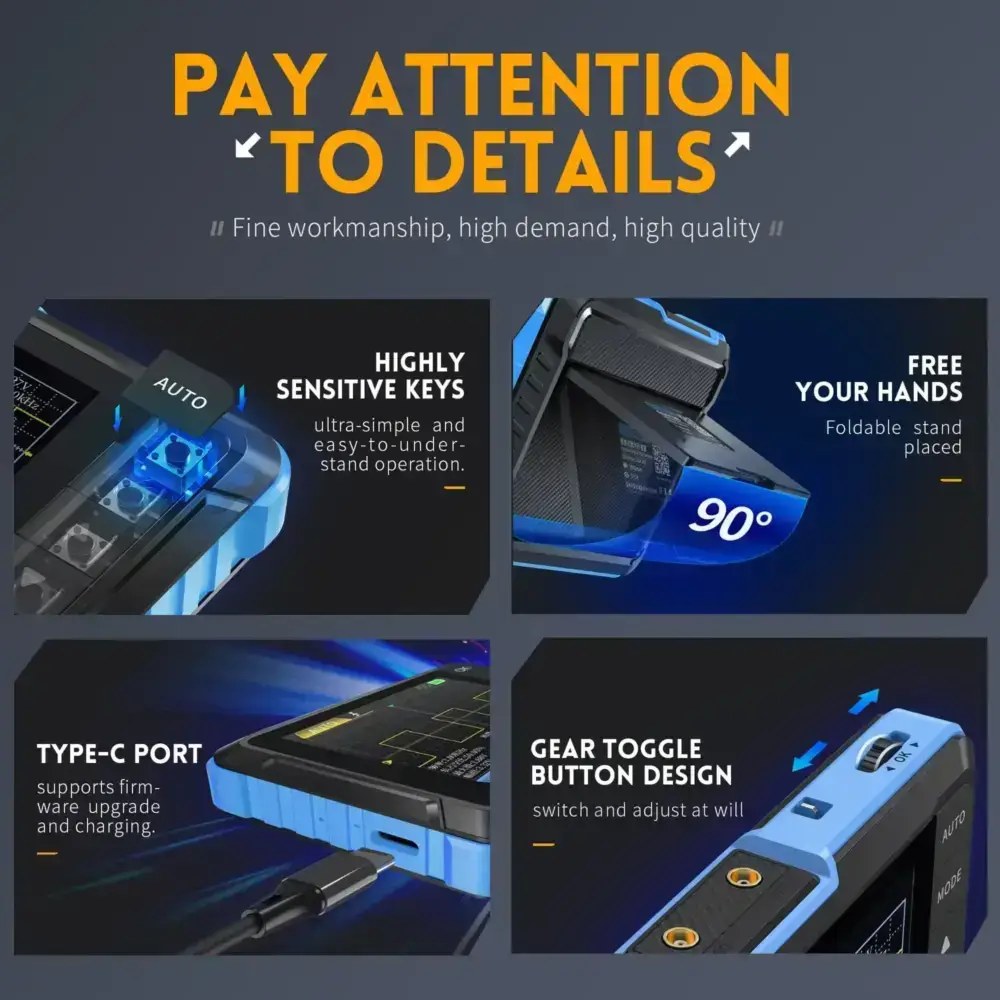

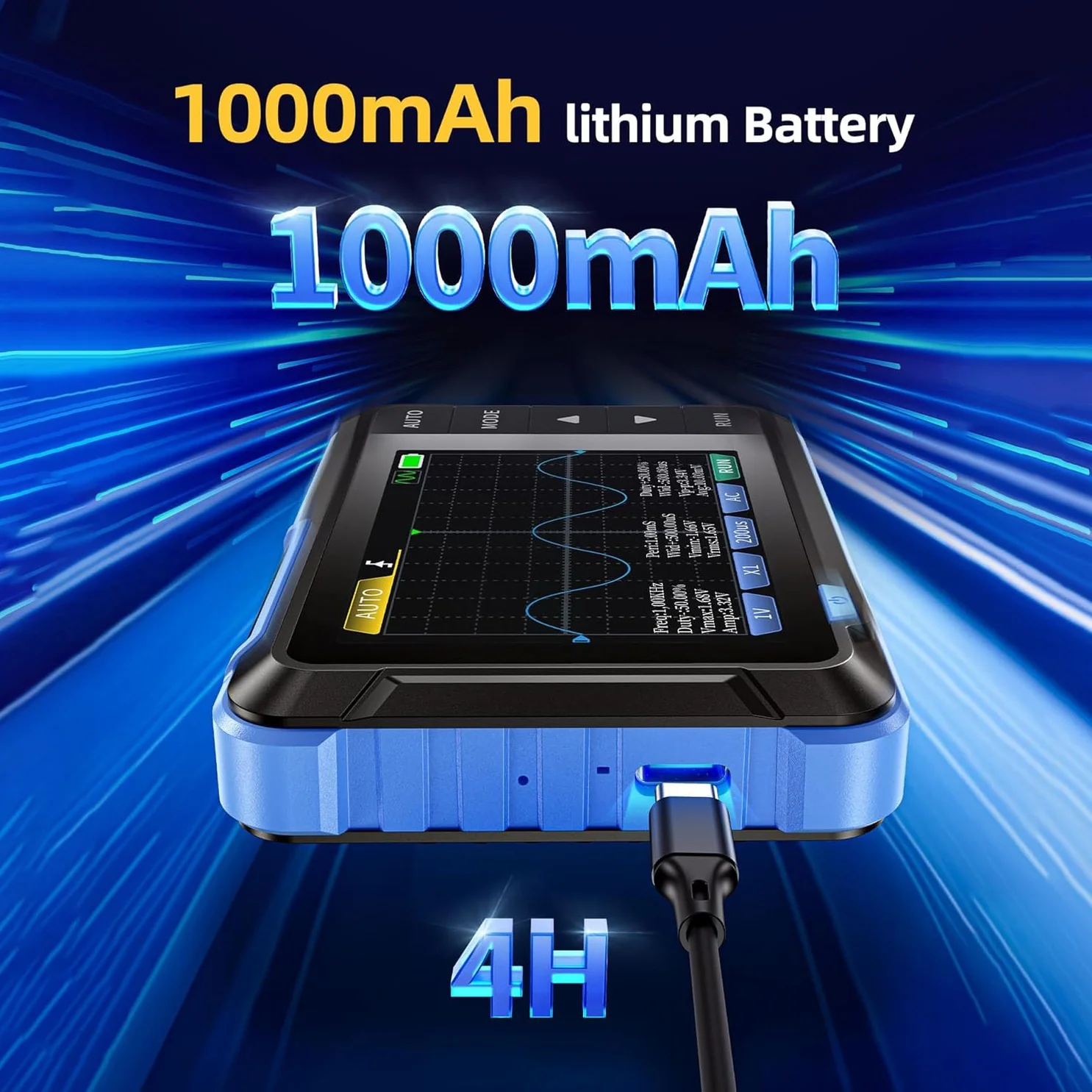

اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-153 دارای باتری لیتیومی داخلی 1000mAh است و طبق مشخصات دستگاه، با شارژ کامل می‌تواند حدود 4 ساعت مورد استفاده قرار گیرد. شارژ دستگاه از طریق درگاه Type-C با ورودی 5V/1A انجام می‌شود.

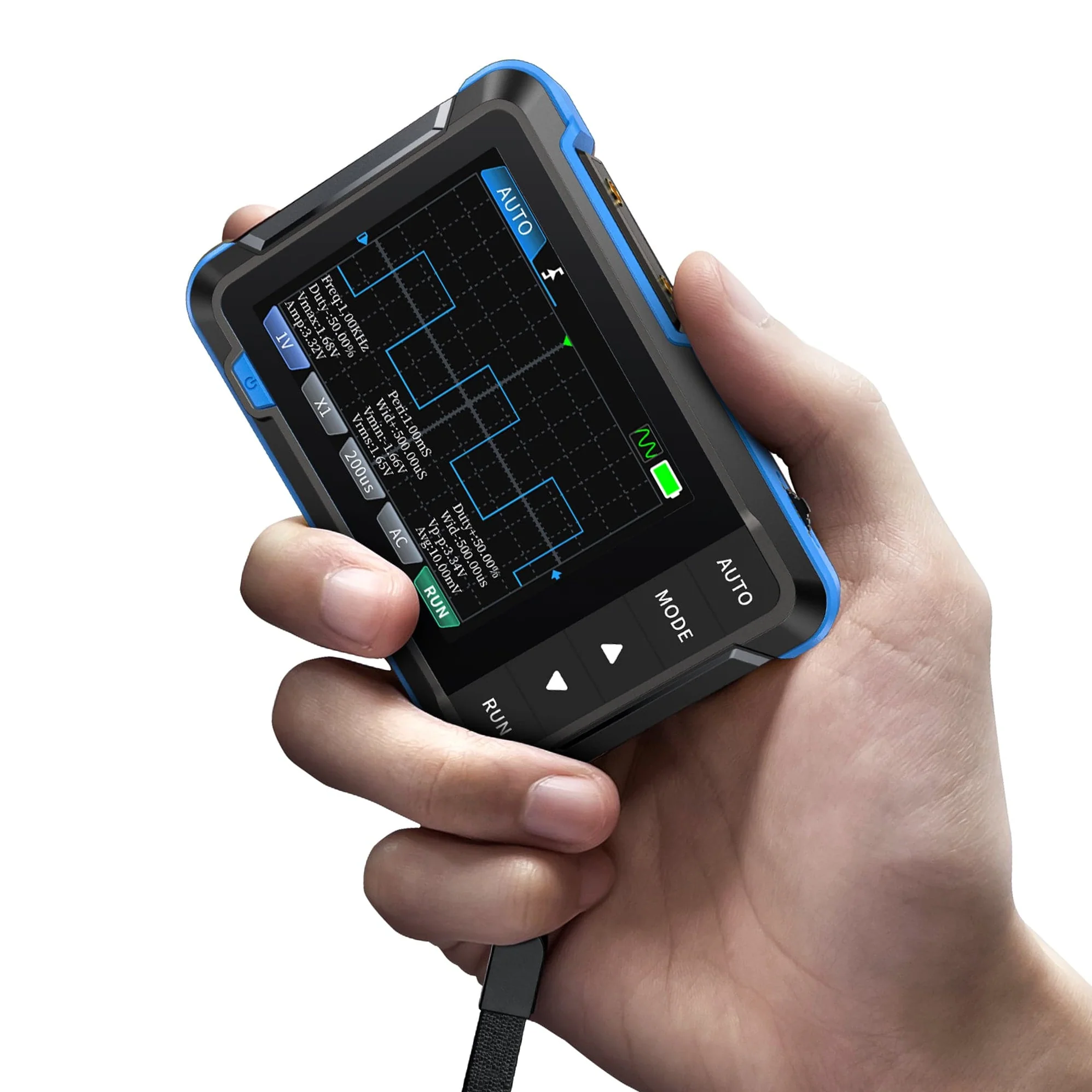

وجود باتری داخلی باعث می‌شود این دستگاه برای تست‌های میدانی، استفاده در کلاس، پروژه‌های دانشجویی، کارگاه‌های کوچک و تست سریع روی میز تعمیرات کاربردی باشد. وزن پایین و ابعاد کوچک نیز حمل آن را ساده‌تر می‌کند.

🎚 تریگر Auto، Normal و Single

این مدل از سه حالت تریگر Auto، Normal و Single پشتیبانی می‌کند. حالت Auto برای مشاهده سریع شکل موج، حالت Normal برای بررسی سیگنال‌های تکرارشونده و حالت Single برای ثبت یک رویداد مشخص کاربرد دارد.

تریگر مناسب باعث می‌شود موج روی صفحه پایدارتر نمایش داده شود و کاربر بتواند تحلیل بهتری از رفتار سیگنال داشته باشد. در کنار این قابلیت، امکان تریگر روی لبه بالا‌رونده و پایین‌رونده نیز وجود دارد.

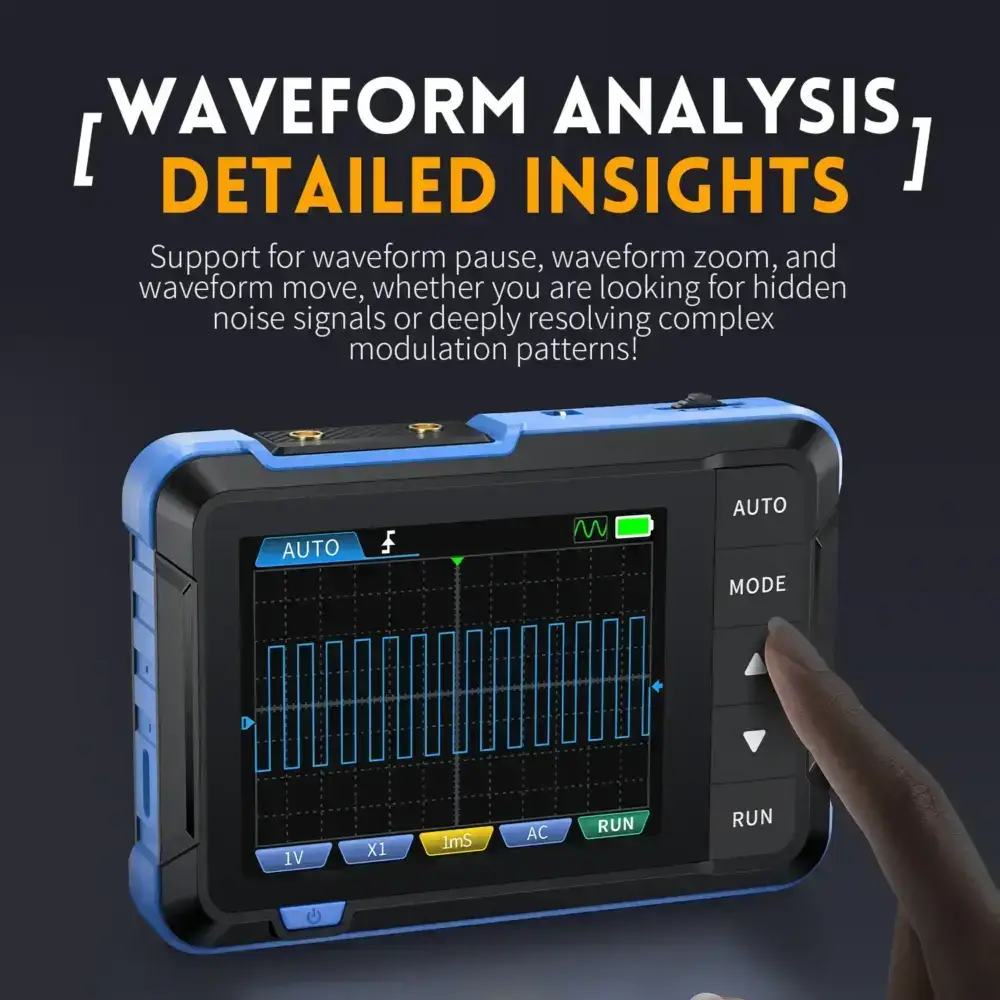

⚙️ قابلیت AUTO برای نمایش سریع موج

یکی از ویژگی‌های کاربردی FNIRSI DSO-153، قابلیت One-Click AUTO است. با این قابلیت، دستگاه می‌تواند تنظیمات اولیه نمایش موج را سریع انجام دهد تا کاربر بدون تنظیمات پیچیده، شکل موج را روی صفحه مشاهده کند.

این ویژگی برای کاربران تازه‌کار، دانشجویان و افرادی که می‌خواهند سریع سیگنال را ببینند بسیار مفید است. البته برای اندازه‌گیری دقیق‌تر، همچنان امکان تنظیم دستی تایم‌بیس، حساسیت عمودی، کوپلینگ و تریگر وجود دارد.

🧪 محدوده اندازه‌گیری ولتاژ تا ±400V با پراب 10X

اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-153 در حالت پراب 1X امکان اندازه‌گیری تا ±40V و در حالت پراب 10X امکان اندازه‌گیری تا ±400V را فراهم می‌کند. مقدار Vpp در حالت 1X تا 80V و در حالت 10X تا 800V اعلام شده است.

در استفاده از ولتاژهای بالا باید حتماً نسبت پراب به‌درستی تنظیم شود و کاربر محدودیت‌های دستگاه، پراب و اتصال زمین را رعایت کند. این دستگاه برای کاربردهای آموزشی و عمومی طراحی شده و کار با ولتاژهای خطرناک باید فقط توسط افراد آشنا با اصول ایمنی انجام شود.

🛠 کاربردهای اسیلوسکوپ FNIRSI DSO-153

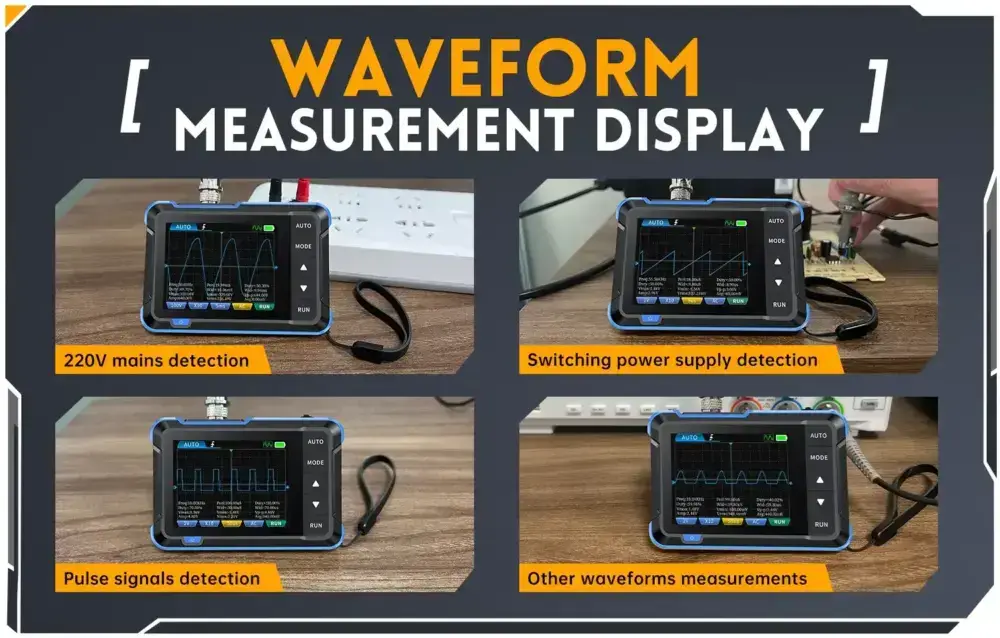

اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-153 برای آموزش الکترونیک، پروژه‌های دانشجویی، تست سیگنال‌های کم‌فرکانس، بررسی PWMهای ساده، تست خروجی سنسورها، مشاهده شکل موج منابع تغذیه سبک، بررسی مدارهای آنالوگ ساده، عیب‌یابی اولیه برد و تست‌های سریع قابل حمل کاربرد دارد.

این محصول برای افرادی مناسب است که به یک اسیلوسکوپ اقتصادی و کوچک نیاز دارند و نمی‌خواهند برای تست‌های ساده، اسیلوسکوپ رومیزی بزرگ و گران‌قیمت تهیه کنند. اگر کاربر به کانال‌های بیشتر، پهنای باند بالاتر یا تحلیل پیشرفته نیاز داشته باشد، مدل‌های قوی‌تر فینرسی انتخاب مناسب‌تری خواهند بود.

✅ مزایای اسیلوسکوپ دستی فینرسی مدل DSO-153

مهم‌ترین مزیت FNIRSI DSO-153، ترکیب اسیلوسکوپ و فانکشن ژنراتور در یک دستگاه کوچک و شارژی است. این مدل فضای کمی اشغال می‌کند، وزن سبکی دارد، با Type-C شارژ می‌شود و برای تست‌های عمومی، آموزشی و تعمیراتی گزینه‌ای کاربردی است.

برای کاربران تازه‌کار، قابلیت AUTO و نمایشگر رنگی باعث می‌شود یادگیری و استفاده از دستگاه ساده‌تر باشد. برای کاربران فنی نیز وجود مولد سیگنال داخلی و امکان اندازه‌گیری تا ±400V با پراب 10X، کاربرد دستگاه را بیشتر می‌کند.

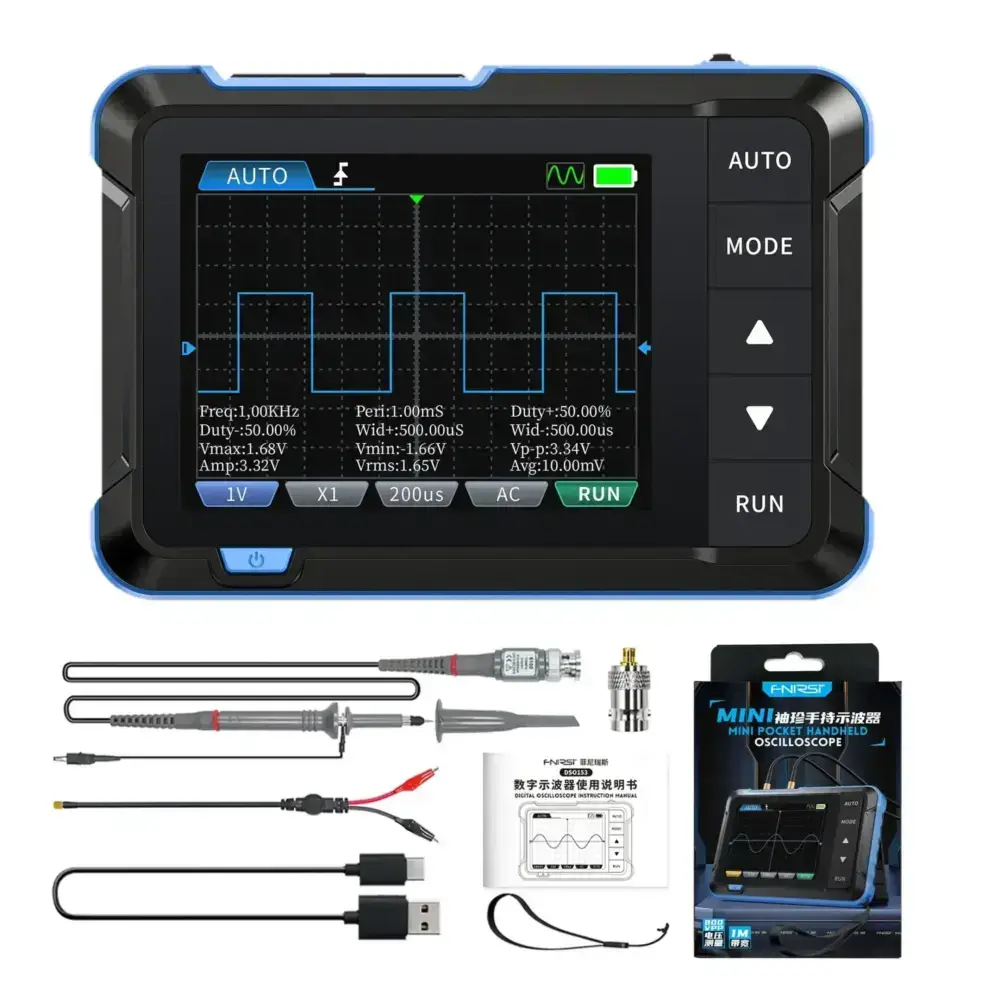

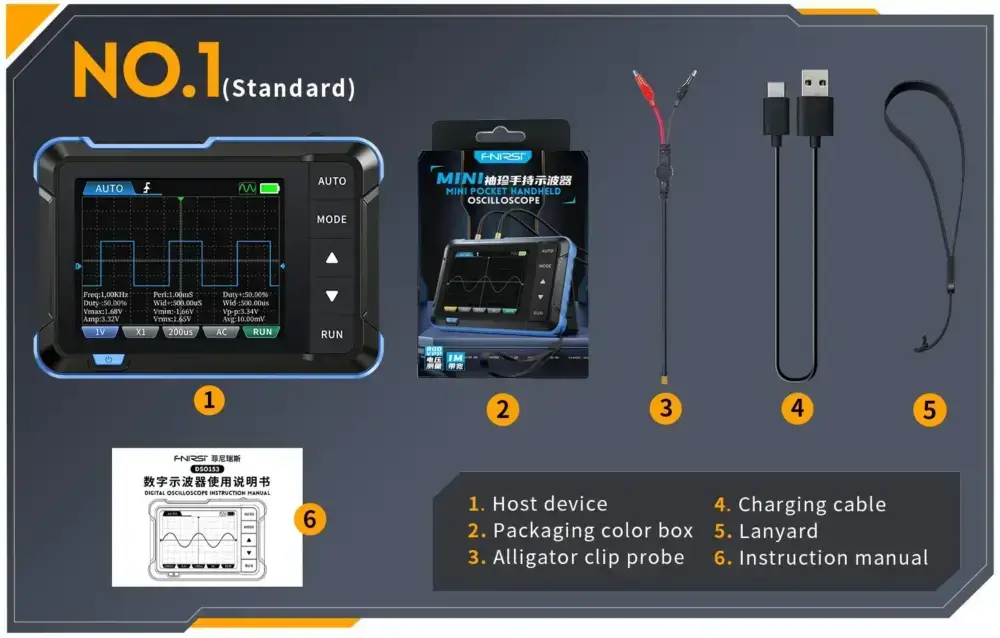

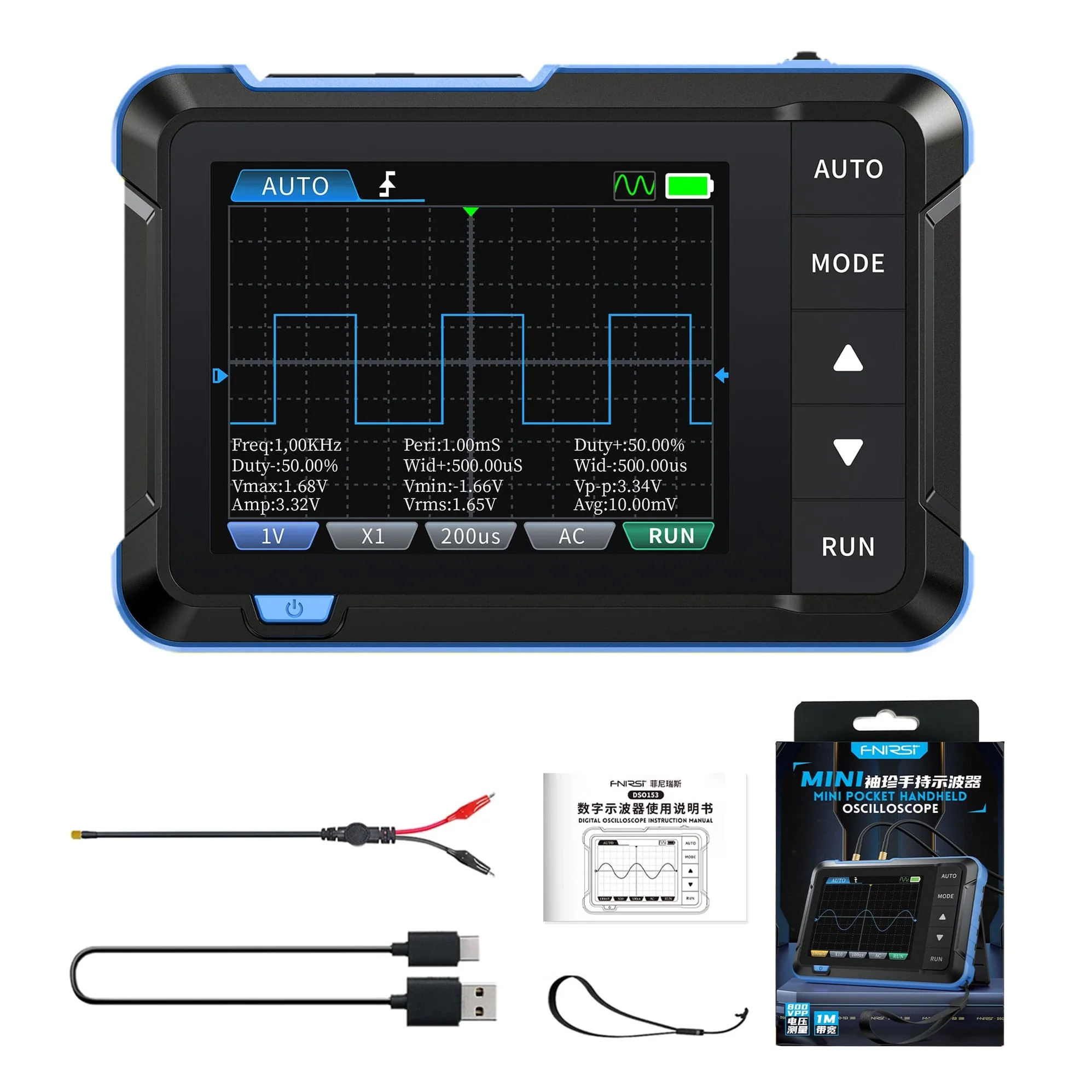

📦 اقلام همراه

اسیلوسکوپ فینرسی مدل FNIRSI DSO-153

پراب گیره سوسماری

کابل شارژ

بند آویز

دفترچه راهنما

جعبه بسته‌بندی رنگی

در نسخه دارای پراب P6100، اقلامی مانند پراب ولتاژ بالا P6100 و آداپتور نیز همراه محصول ارائه می‌شود.

💰 قیمت اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-153

قیمت اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-153 پهنای باند 1 مگاهرتز نرخ نمونه‌برداری 5MSa/s با توجه به طراحی دوکاره، ابعاد کوچک، باتری داخلی، فانکشن ژنراتور، نمایشگر رنگی، شارژ Type-C و کاربرد آموزشی، برای کاربران فنی و دانشجویان ارزش خرید بالایی دارد.

این مدل برای کسانی مناسب است که یک ابزار کوچک برای شروع کار با اسیلوسکوپ، تست‌های سبک و مشاهده سیگنال‌های عمومی می‌خواهند.

🛒 خرید اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-153 از عصرتولز

خرید اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-153 پهنای باند 1 مگاهرتز نرخ نمونه‌برداری 5MSa/s از عصرتولز برای دانشجویان، تعمیرکاران، کاربران فنی، مراکز آموزشی، علاقه‌مندان الکترونیک و افرادی که به یک اسیلوسکوپ کوچک و اقتصادی نیاز دارند، انتخابی کاربردی است.

اگر به دنبال یک اسیلوسکوپ جیبی، شارژی، سبک و مجهز به فانکشن ژنراتور داخلی هستید، FNIRSI DSO-153 می‌تواند یکی از گزینه‌های مناسب برای تست‌های روزمره و آموزشی باشد.

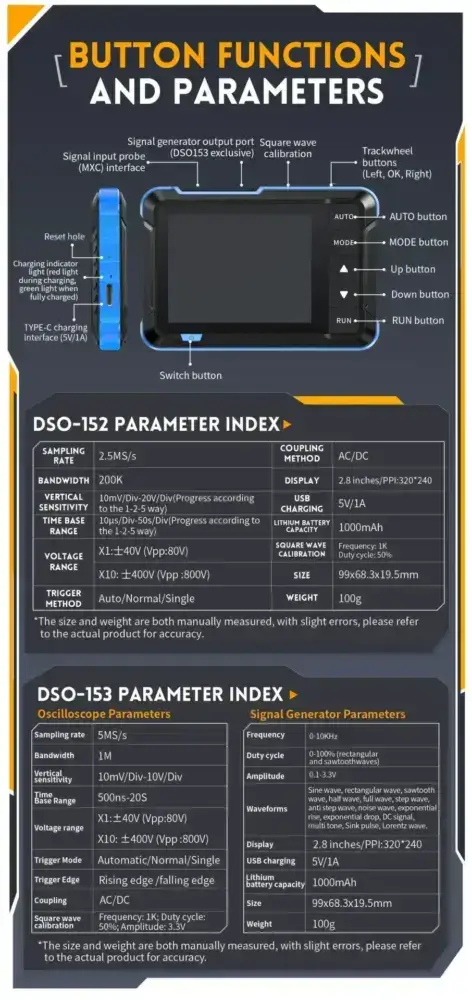

📊 جدول مشخصات اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-153

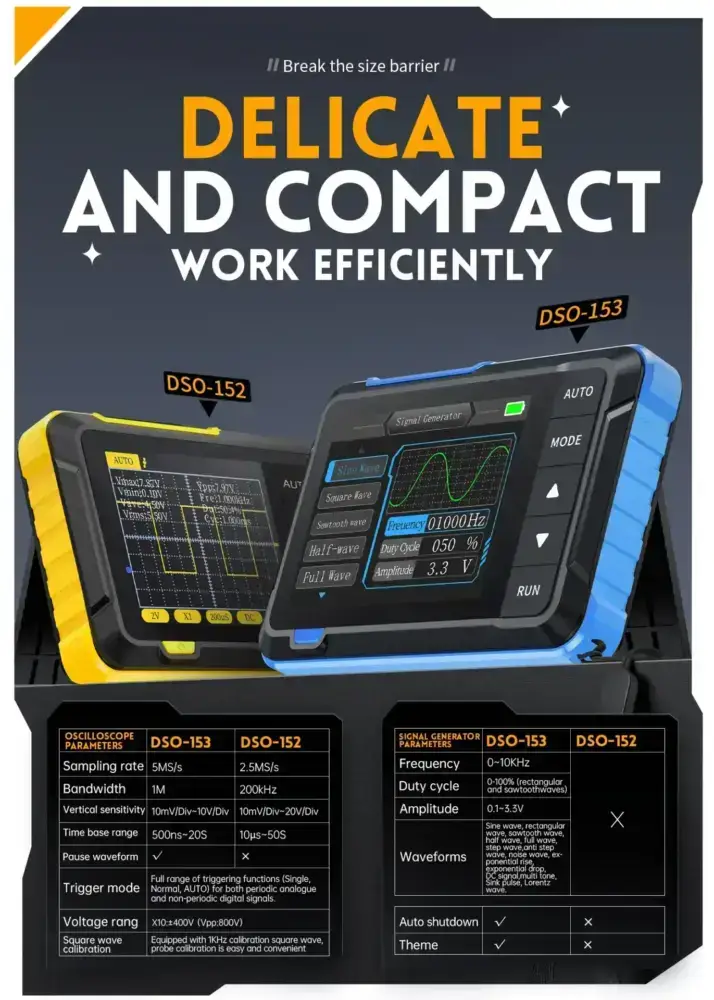

🔍 مقایسه FNIRSI DSO-153 با FNIRSI DSO-510

اگر هدف شما آموزش، شروع کار با اسیلوسکوپ و تست‌های بسیار سبک باشد، DSO-153 گزینه‌ای اقتصادی و جمع‌وجور است. اگر به پهنای باند بالاتر و نرخ نمونه‌برداری بیشتر نیاز دارید، DSO-510 انتخاب کامل‌تری خواهد بود.

❓ سوالات متداول

اسیلوسکوپ فینرسی مدل FNIRSI DSO-153 برای چه کاری مناسب است؟

این دستگاه برای آموزش الکترونیک، مشاهده سیگنال‌های کم‌فرکانس، تست مدارهای ساده، عیب‌یابی سبک، بررسی PWMهای پایه و پروژه‌های دانشجویی مناسب است.

این مدل چند کانال دارد؟

FNIRSI DSO-153 دارای یک کانال ورودی اسیلوسکوپ است.

پهنای باند FNIRSI DSO-153 چقدر است؟

پهنای باند این مدل 1 مگاهرتز است.

نرخ نمونه‌برداری دستگاه چقدر است؟

نرخ نمونه‌برداری این دستگاه 5MSa/s است.

آیا DSO-153 فانکشن ژنراتور دارد؟

بله، این دستگاه دارای مولد سیگنال داخلی تا 10kHz است.

فانکشن ژنراتور دستگاه چند نوع موج تولید می‌کند؟

مولد سیگنال این دستگاه می‌تواند 14 نوع شکل موج مختلف تولید کند.

نمایشگر دستگاه چند اینچ است؟

نمایشگر این مدل 2.8 اینچ با رزولوشن 320×240 پیکسل است.

باتری دستگاه چقدر ظرفیت دارد؟

باتری داخلی این مدل 1000mAh است.

شارژ دستگاه از چه نوعی است؟

شارژ از طریق درگاه Type-C با ورودی 5V/1A انجام می‌شود.

حداکثر ولتاژ قابل اندازه‌گیری چقدر است؟

با پراب 1X تا ±40V و با پراب 10X تا ±400V قابل اندازه‌گیری است.

آیا برای تعمیرات موبایل مناسب است؟

برای تست‌های سبک و سیگنال‌های ساده در تعمیرات موبایل و برد مناسب است، اما برای تحلیل حرفه‌ای‌تر بهتر است از مدل‌های پهنای باند بالاتر استفاده شود.

تفاوت DSO-153 با DSO-510 چیست؟

DSO-153 دارای پهنای باند 1MHz، نرخ نمونه‌برداری 5MSa/s و مولد سیگنال 10kHz است؛ اما DSO-510 پهنای باند 10MHz، نرخ نمونه‌برداری 48MSa/s و مولد سیگنال 50kHz دارد.
