اسیلوسکوپ دستی زویی مدل ZOYI ZT-703S یک ابزار اندازه‌گیری سه‌کاره شامل اسیلوسکوپ دیجیتال دوکاناله، مولتی‌متر True RMS و مولد سیگنال است. نام کامل انگلیسی آن ZOYI ZT-703S Handheld 3-in-1 Oscilloscope Multimeter and Signal Generator است. ترکیب پهنای باند ۵۰ مگاهرتز، نرخ نمونه‌برداری تا ۲۸۰MSa/s، نمایشگر رنگی ۳٫۵ اینچ و مولتی‌متر ۲۵۰۰۰ کانت، این مدل را برای تعمیرکار برد، کارشناس برق و الکترونیک خودرو، آزمایشگاه آموزشی و عیب‌یابی سیار به گزینه‌ای کاربردی تبدیل می‌کند.

🔍 معرفی ZOYI ZT-703S؛ اسیلوسکوپ دستی سه‌کاره

مهم‌ترین مزیت ZT-703S آن است که سه ابزار پرکاربرد میز تعمیر را در بدنه‌ای قابل‌حمل جمع می‌کند. دو ورودی اسیلوسکوپ اجازه می‌دهند دو سیگنال را هم‌زمان مشاهده و اختلاف زمان، فرکانس یا دامنه آن‌ها را مقایسه کنید. مولتی‌متر داخلی اندازه‌گیری‌های روزمره ولتاژ، جریان، مقاومت، ظرفیت، فرکانس، دیود و پیوستگی را پوشش می‌دهد و مولد سیگنال برای تحریک مدار و آزمون مسیر سیگنال به کار می‌آید.

بدنه ABS و TPE با ساختار دو‌لایه، کلیدهای فیزیکی و پایه پشت دستگاه برای استفاده میدانی طراحی شده‌اند. نمایشگر IPS تمام‌رنگی زاویه دید مناسبی دارد و در محیط کارگاه خواندن شکل موج و منوها را ساده می‌کند. برای مشاهده گزینه‌های هم‌رده می‌توانید دسته اسیلوسکوپ دستی دیجیتال عصرتولز را بررسی کنید.

📈 مشخصات بخش اسیلوسکوپ

اسیلوسکوپ این مدل دو کانال دارد و پهنای باند آن ۵۰MHz اعلام شده است. نرخ نمونه‌برداری عادی ۲۰۰MSa/s است و در شرایط کاری مشخص تا ۲۸۰MSa/s می‌رسد. حالت‌های تریگر Auto، Normal و Single برای مشاهده پیوسته، پایدارسازی شکل موج و ثبت یک رخداد در دسترس هستند. تریگر روی لبه صعودی یا نزولی تنظیم می‌شود و اندازه‌گیری‌های خودکار مانند فرکانس، دوره، duty cycle، Vpp، Vmax، Vmin و RMS سرعت تحلیل را افزایش می‌دهند.

قابلیت FFT برای مشاهده محتوای فرکانسی، حالت XY برای بررسی رابطه فاز، Cursor برای اندازه‌گیری دستی و Persistence برای مشاهده تغییرات متوالی سیگنال در اختیار کاربر است. ذخیره شکل موج و اسکرین‌شات و انتقال اطلاعات از طریق USB نیز برای مستندسازی تعمیر یا پروژه آموزشی مفید است. حداکثر ورودی بخش اسیلوسکوپ ۳۰۰ ولت است؛ این عدد با محدوده مولتی‌متر یکسان نیست و اتصال مستقیم به مدارهای پرانرژی باید تنها با پراب مناسب، تنظیم صحیح ضریب پراب و رعایت ایمنی انجام شود.

🧰 مولتی‌متر True RMS با ۲۵۰۰۰ کانت

مولتی‌متر ZOYI ZT-703S نمایش ۲۵۰۰۰ کانت و اندازه‌گیری True RMS دارد؛ بنابراین برای تحلیل ولتاژها و جریان‌های AC غیرسینوسی از مولتی‌مترهای میانگین‌گیر قابل‌اعتمادتر است. محدوده ولتاژ تا ۱۰۰۰ ولت DC و ۷۵۰ ولت AC و محدوده جریان تا ۱۰ آمپر اعلام شده است. اندازه‌گیری مقاومت، خازن، فرکانس، تست دیود و بیزر پیوستگی نیز در دسترس قرار دارد.

توابع Data Hold، اندازه‌گیری نسبی REL و ثبت مقادیر MAX، MIN و AVG هنگام بررسی تغییرات آرام یا عیب‌های مقطعی مفید هستند. برای اندازه‌گیری مقاومت، ظرفیت یا دیود باید مدار بدون برق باشد و خازن‌ها پیش از اتصال تخلیه شوند. دستگاه از حفاظت دو فیوز استفاده می‌کند، اما فیوز جای روش کار ایمن، انتخاب ورودی درست و رعایت محدوده اندازه‌گیری را نمی‌گیرد.

〰️ مولد سیگنال داخلی

مولد سیگنال داخلی شش شکل موج استاندارد شامل سینوسی، مربعی، مثلثی، دندانه‌اره‌ای، نیم‌موج و تمام‌موج تولید می‌کند. امکان تنظیم فرکانس، دامنه و duty cycle برای شبیه‌سازی سیگنال سنسور، تست تقویت‌کننده، بررسی ورودی مدار و تمرین‌های آموزشی مفید است. این خروجی برای آزمون و تحریک مدار طراحی شده و منبع تغذیه بارهای پرمصرف نیست.

پیش از اتصال مولد به مدار، دامنه و افست را در مقدار کم تنظیم کنید و سپس خروجی را فعال کنید. اگر مدار به سطح منطقی خاص یا دامنه محدود حساس است، استفاده از تضعیف‌کننده و پایش هم‌زمان خروجی توصیه می‌شود. این روش احتمال آسیب به ورودی مدار و خود دستگاه را کاهش می‌دهد.

🔋 نمایشگر، باتری و طراحی قابل‌حمل

نمایشگر IPS رنگی ۳٫۵ اینچ اطلاعات دو کانال، منوها و نتایج مولتی‌متر را در یک صفحه نشان می‌دهد. دستگاه با یک باتری لیتیومی شارژی ۱۸۶۵۰ کار می‌کند و از درگاه USB Type-C پنج ولت برای شارژ و انتقال داده استفاده می‌کند. طبق راهنمای سازنده، شارژ هم‌زمان با اندازه‌گیری پشتیبانی نمی‌شود؛ در زمان آزمون باید کابل شارژ جدا باشد.

ابعاد بدنه ۱۷۷×۸۹×۴۰ میلی‌متر و وزن آن حدود ۳۹۰ گرم است. این اندازه برای حمل در کیف ابزار مناسب است، اما هنگام کار رومیزی بهتر است پایه پشت دستگاه روی سطح پایدار باز شود. کانکتورهای دو کانال اسیلوسکوپ در بالای دستگاه و ورودی‌های مولتی‌متر در پایین قرار گرفته‌اند تا کابل‌ها از هم تفکیک شوند.

📦 اقلام همراه محصول

• یک دستگاه اسیلوسکوپ دستی زویی مدل ZOYI ZT-703S
• دو پراب اسیلوسکوپ مطابق بسته واقعی منبع
• یک جفت پراب قرمز و مشکی مولتی‌متر
• کابل USB Type-C
• کیف حمل زیپ‌دار
• دفترچه راهنما

تصاویر اصلی و گالری دو نمای متفاوت از همان یک دستگاه هستند و به معنی تحویل دو دستگاه نیستند. اقلام ریز یا تبدیل‌هایی که در عکس بسته به‌طور قطعی قابل‌شمارش نیستند در این فهرست ادعا نشده‌اند. ممکن است ظاهر چاپ دفترچه یا کابل میان سری‌های وارداتی تفاوت جزئی داشته باشد.

📋 جدول مشخصات فنی

⚖️ مقایسه با گزینه‌های مشابه

در مقایسه با مدل‌های تک‌کاناله یا ۱۰MHz، ZT-703S برای مشاهده هم‌زمان دو نقطه مدار و سیگنال‌های سریع‌تر انعطاف بیشتری دارد. اسیلوسکوپ دستی فینرسی DS215H نیز در کلاس دوکاناله ۵۰MHz قرار می‌گیرد و برای خریدارانی که می‌خواهند طراحی بدنه، رابط کاربری و امکانات مولد را مقایسه کنند گزینه مرتبطی است. برتری انتخاب به نوع پراب، شیوه استفاده و نیاز شما به مولتی‌متر ۲۵۰۰۰ کانت بستگی دارد.

🛒 قیمت و خرید ZOYI ZT-703S

قیمت ZOYI ZT-703S بر اساس قیمت تازه منبع و فرمول مصوب عصرتولز محاسبه می‌شود. با توجه به نوسان بازار تجهیزات اندازه‌گیری، قیمت و موجودی می‌تواند تغییر کند. پیش از خرید، پهنای باند ۵۰MHz، دوکاناله بودن، سقف ۳۰۰ ولت ورودی اسیلوسکوپ و اقلام بسته را با کاربرد خود تطبیق دهید. این محصول با یک تنوع واقعی گارانتی عرضه می‌شود و تنوع ساختگی برای تعداد خرید ندارد.

❓ پرسش‌های متداول

آیا ZT-703S واقعاً دو کانال اسیلوسکوپ دارد؟

بله. دستگاه دو ورودی اسیلوسکوپ دارد و می‌تواند دو شکل موج را هم‌زمان نمایش دهد.

آیا پهنای باند ۵۰MHz به همه شکل موج‌ها مربوط است؟

عدد ۵۰MHz مشخصه پهنای باند بخش اسیلوسکوپ است. دامنه قابل‌اندازه‌گیری در فرکانس بالا به نوع پراب، ضریب پراب و کیفیت اتصال زمین نیز وابسته است.

آیا می‌توان دستگاه را هنگام شارژ استفاده کرد؟

سازنده شارژ هم‌زمان با اندازه‌گیری را پشتیبانی نمی‌کند؛ برای کار ایمن کابل شارژ را جدا کنید.

آیا دو تصویر محصول یعنی دو دستگاه در بسته است؟

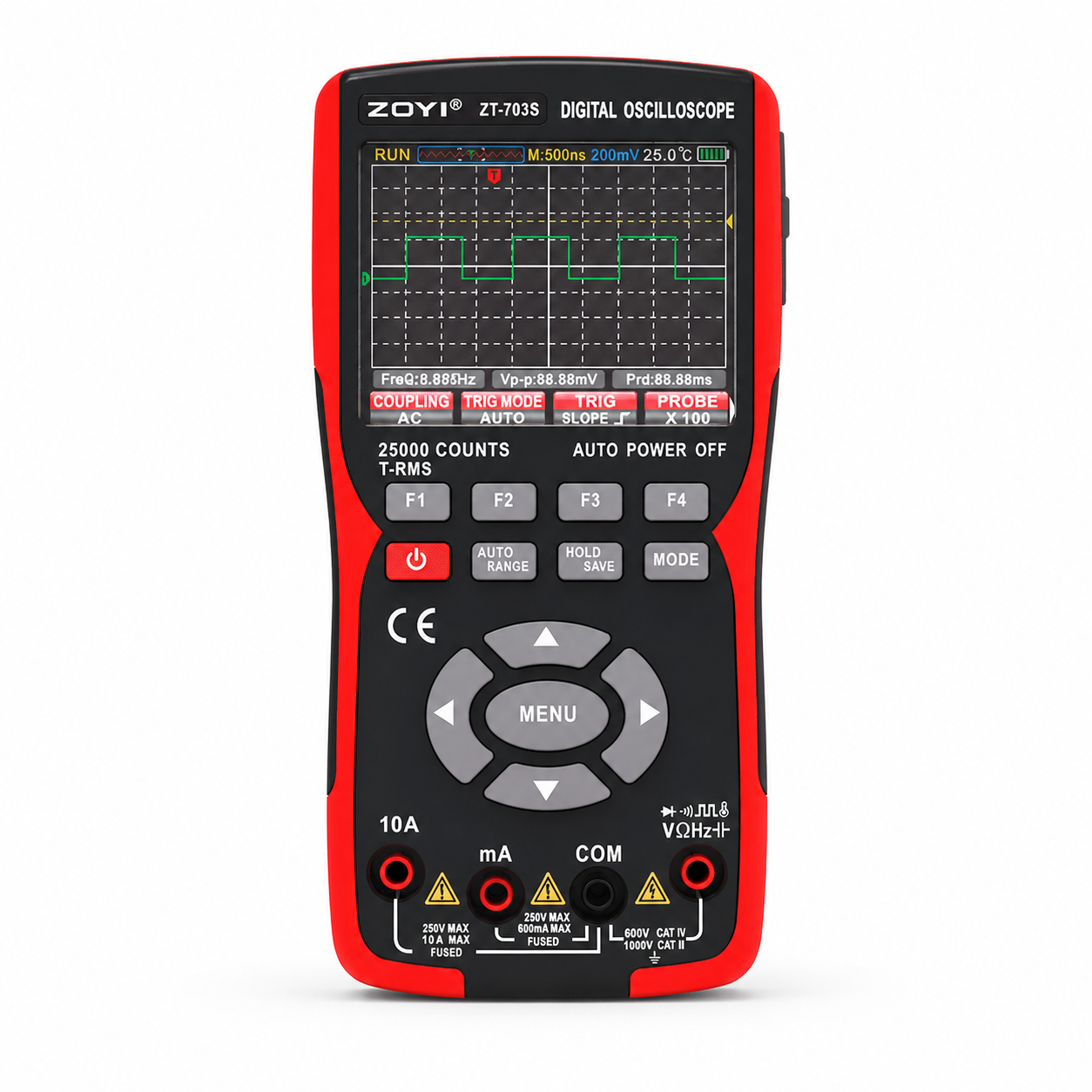

خیر. هر خرید شامل یک دستگاه است و دو تصویر فقط نمای روبه‌رو و زاویه‌دار همان محصول را نشان می‌دهند.

این مدل برای تعمیرات خودرو مناسب است؟

برای مشاهده بسیاری از سیگنال‌های سنسور و عملگر و اندازه‌گیری‌های عمومی مناسب است، به شرط آنکه محدوده ولتاژ، پهنای باند و روش اتصال ایمن رعایت شوند.
