اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510 پهنای باند 10 مگاهرتز نرخ نمونه‌برداری 48MSa/s

اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510 پهنای باند 10 مگاهرتز نرخ نمونه‌برداری 48MSa/s یک ابزار اندازه‌گیری کوچک، سبک و قابل حمل برای مشاهده شکل موج، تست سیگنال، بررسی مدارهای الکترونیکی و تولید سیگنال آزمایشی است. این محصول با نام انگلیسی FNIRSI DSO-510 10MHz 48MS/s Mini Handheld Digital Oscilloscope Signal Generator شناخته می‌شود و با یک کانال ورودی، نمایشگر 2.8 اینچ، فانکشن ژنراتور داخلی 50kHz، باتری 1000mAh، شارژ Type-C و پشتیبانی از اندازه‌گیری ولتاژ تا ±400V با پراب 10X، گزینه‌ای کاربردی برای تعمیرکاران، دانشجویان، کاربران فنی و پروژه‌های آموزشی محسوب می‌شود.

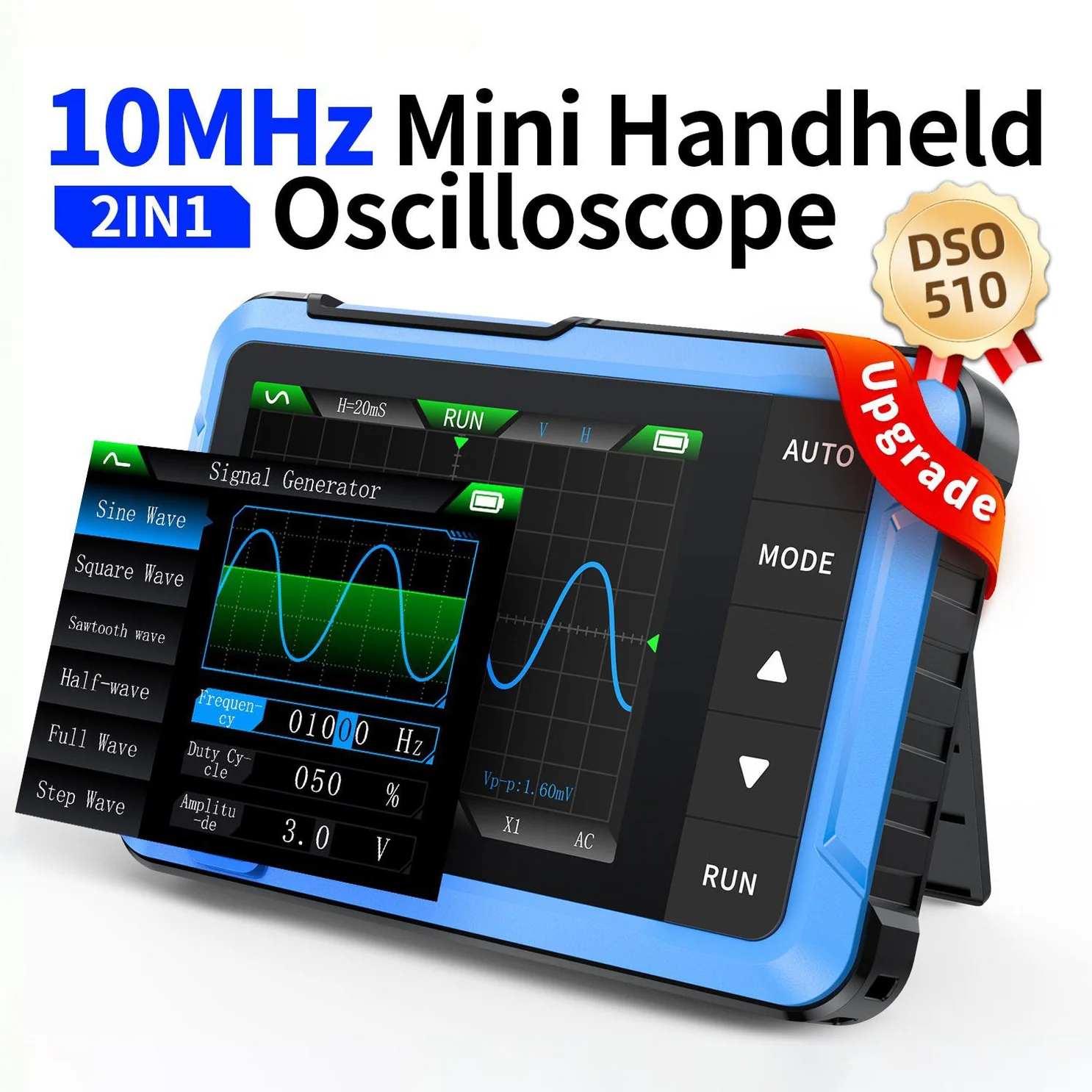

🔹 معرفی اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510

اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510 پهنای باند 10 مگاهرتز نرخ نمونه‌برداری 48MSa/s برای کاربرانی طراحی شده که به یک اسیلوسکوپ کوچک، قابل حمل و ساده برای تست‌های روزمره نیاز دارند. این دستگاه نسبت به اسیلوسکوپ‌های رومیزی فضای بسیار کمتری اشغال می‌کند و برای تست سریع روی میز تعمیرات، پروژه‌های دانشجویی، آموزش الکترونیک و عیب‌یابی مدارهای سبک انتخابی کاربردی است.

یکی از نقاط قوت این مدل، ترکیب اسیلوسکوپ دیجیتال و مولد سیگنال در یک دستگاه کوچک است. یعنی کاربر علاوه بر مشاهده شکل موج، می‌تواند از فانکشن ژنراتور داخلی دستگاه برای تولید سیگنال‌های آزمایشی استفاده کند. این ویژگی در آموزش، تست مدارهای ساده، بررسی پاسخ ورودی مدار و عیب‌یابی اولیه بسیار مفید است.

⚡ پهنای باند 10MHz و نرخ نمونه‌برداری 48MSa/s

اسیلوسکوپ فینرسی DSO-510 دارای پهنای باند 10MHz و نرخ نمونه‌برداری 48MSa/s است. این مشخصات برای بررسی سیگنال‌های عمومی، مدارهای آموزشی، سیگنال‌های سنسور، PWMهای ساده، خروجی منابع تغذیه، موج‌های آنالوگ کم‌فرکانس و تست‌های سبک الکترونیکی مناسب است.

این مدل برای تست‌های بسیار حرفه‌ای، سیگنال‌های فرکانس بالا یا تحلیل پیچیده مدارهای صنعتی سنگین طراحی نشده؛ اما برای کاربرانی که به یک اسیلوسکوپ جیبی و کاربردی برای کارهای روزمره نیاز دارند، انتخاب مناسبی محسوب می‌شود.

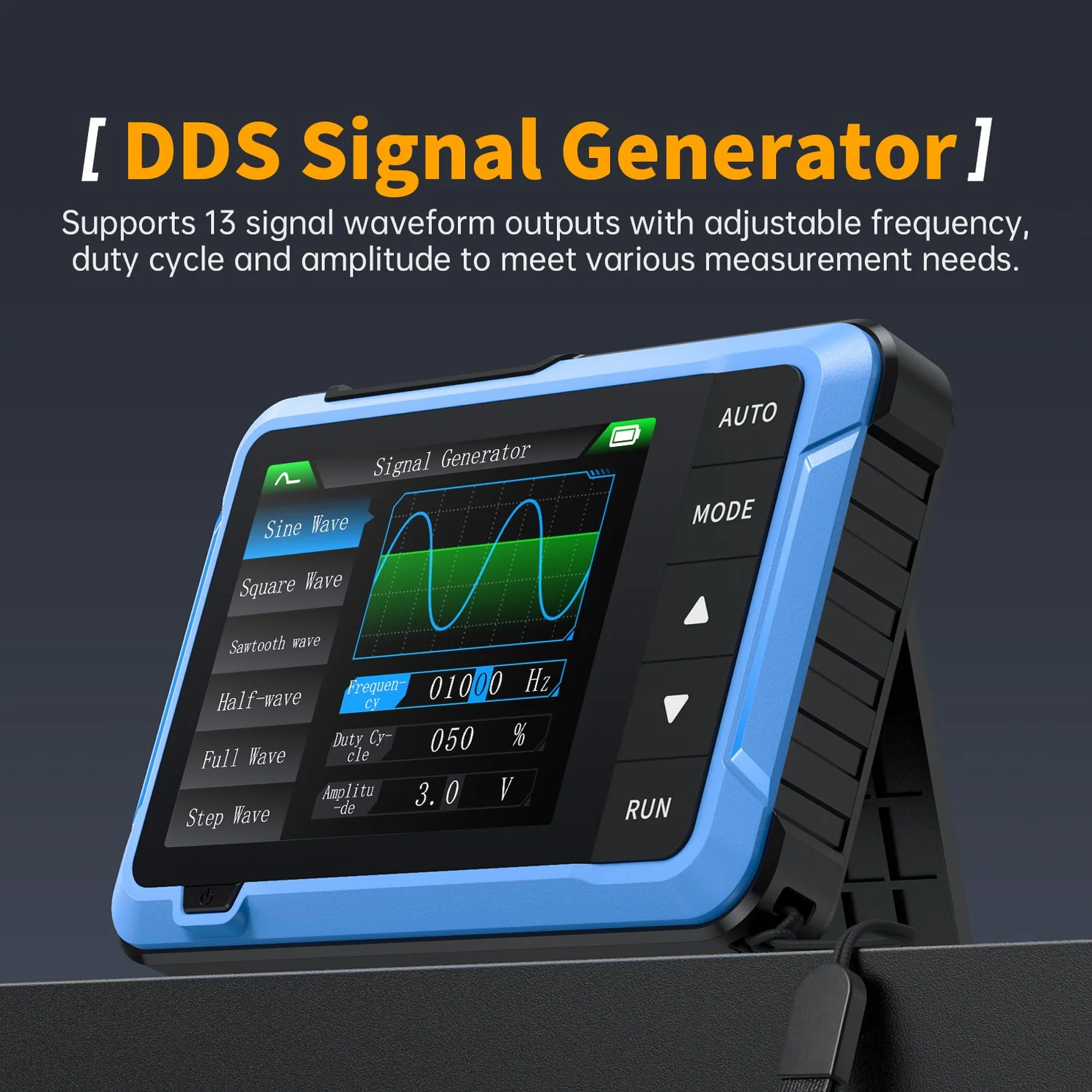

📡 فانکشن ژنراتور داخلی تا 50 کیلوهرتز

اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510 فقط یک اسیلوسکوپ تک‌کاناله نیست؛ این دستگاه دارای مولد سیگنال داخلی نیز هست. فانکشن ژنراتور دستگاه می‌تواند سیگنال‌هایی تا فرکانس 50kHz تولید کند و برای شبیه‌سازی سیگنال، تست ورودی مدار، آموزش شکل موج‌ها و بررسی عملکرد مدارهای ساده کاربرد دارد.

این مولد سیگنال از 13 نوع شکل موج پشتیبانی می‌کند؛ از جمله موج سینوسی، مربعی، دندانه‌اره‌ای، نیم‌موج، تمام‌موج، پله‌ای، پله‌ای معکوس، رشد نمایی، افت نمایی، DC، مولتی‌تون، پالس و موج لورنتز. همچنین دامنه خروجی مولد سیگنال بین 0.1 تا 3.0 ولت قابل تنظیم است و دیوتی‌سایکل برای موج مربعی و دندانه‌اره‌ای از 0 تا 100 درصد قابل تنظیم خواهد بود.

🖥 نمایشگر 2.8 اینچ با رزولوشن 320×240

FNIRSI DSO-510 دارای نمایشگر رنگی 2.8 اینچ با رزولوشن 320×240 پیکسل است. این نمایشگر برای ابعاد کوچک دستگاه، خوانایی مناسبی ارائه می‌دهد و شکل موج، تنظیمات، مقادیر اندازه‌گیری و وضعیت تریگر را به‌صورت واضح نمایش می‌دهد.

برای یک اسیلوسکوپ جیبی، نمایشگر کوچک اما خوانا اهمیت زیادی دارد؛ زیرا دستگاه باید هم قابل حمل باشد و هم بتواند اطلاعات اصلی موج را به‌صورت قابل فهم نمایش دهد. در این مدل، طراحی جمع‌وجور و نمایشگر رنگی باعث شده دستگاه برای استفاده روزمره و سریع مناسب باشد.

🔋 باتری داخلی 1000mAh و شارژ Type-C

اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510 دارای باتری لیتیومی داخلی با ظرفیت 1000mAh است. این باتری امکان استفاده قابل حمل را فراهم می‌کند و برای تست‌های میدانی، کارهای آموزشی، تعمیرات سریع و استفاده روی میز کار بدون اتصال مداوم به برق کاربرد دارد.

شارژ دستگاه از طریق درگاه Type-C با ورودی 5V/1A انجام می‌شود. پشتیبانی از Type-C باعث می‌شود شارژ دستگاه ساده‌تر باشد و کاربر بتواند با کابل‌های رایج‌تر آن را شارژ کند.

🎚 تریگر Auto، Normal و Single

این مدل از حالت‌های تریگر Auto، Normal و Single پشتیبانی می‌کند. تریگر در اسیلوسکوپ باعث می‌شود شکل موج پایدارتر دیده شود و کاربر بتواند نقطه مشخصی از سیگنال را برای مشاهده انتخاب کند.

حالت Auto برای مشاهده سریع موج، حالت Normal برای بررسی دقیق‌تر سیگنال‌های تکرارشونده و حالت Single برای ثبت یک رویداد خاص یا لحظه‌ای کاربرد دارد. این قابلیت‌ها باعث می‌شوند DSO-510 برای یک اسیلوسکوپ کوچک، کنترل مناسبی در نمایش شکل موج داشته باشد.

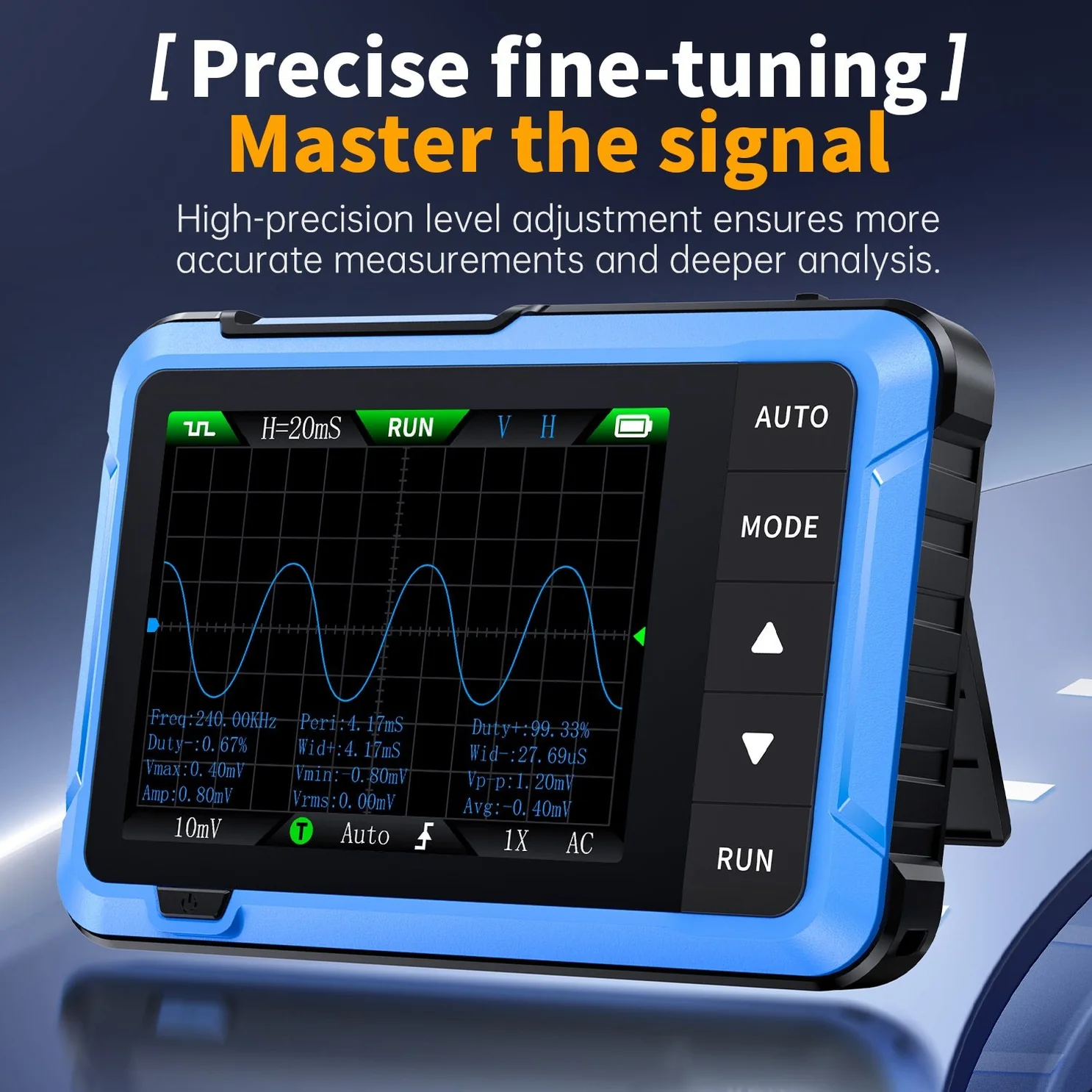

📊 اندازه‌گیری و نمایش بهتر شکل موج

اسیلوسکوپ فینرسی DSO-510 از قابلیت‌هایی مثل بزرگ‌نمایی شکل موج، توقف نمایش، جابه‌جایی موج، ذخیره تصویر و خروجی گرفتن از تصویر پشتیبانی می‌کند. همچنین قابلیت AUTO با یک کلید، تنظیمات مناسب برای نمایش سریع‌تر موج را به‌صورت خودکار اعمال می‌کند.

این ویژگی برای کاربران تازه‌کار بسیار مفید است؛ زیرا بدون نیاز به تنظیمات پیچیده، دستگاه می‌تواند شکل موج را سریع‌تر روی صفحه نمایش دهد. برای کاربران حرفه‌ای‌تر نیز امکان تنظیم دستی پارامترها وجود دارد.

🧪 محدوده ولتاژ و حساسیت عمودی

این دستگاه با پراب 1X امکان اندازه‌گیری تا ±40V و با پراب 10X امکان اندازه‌گیری تا ±400V را فراهم می‌کند. حساسیت عمودی دستگاه از 10mV/div تا 20V/div قابل تنظیم است و محدوده تایم‌بیس آن از 50ns/div تا 20s/div را پوشش می‌دهد.

استفاده از نسبت پراب صحیح در اسیلوسکوپ اهمیت زیادی دارد. اگر از پراب 10X استفاده می‌شود، باید تنظیمات دستگاه نیز متناسب با 10X قرار گیرد تا مقدار ولتاژ به‌درستی نمایش داده شود. همچنین کار با ولتاژهای بالا باید فقط با رعایت کامل اصول ایمنی انجام شود.

🛠 کاربردهای اسیلوسکوپ FNIRSI DSO-510

اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510 برای آموزش الکترونیک، پروژه‌های دانشجویی، تعمیرات سبک برد، تست منابع تغذیه، بررسی سیگنال PWM، مشاهده موج‌های آنالوگ و دیجیتال کم‌فرکانس، تست خروجی سنسورها، بررسی عملکرد مدارهای ساده، تست سیگنال‌های آموزشی و استفاده در کارگاه‌های کوچک کاربرد دارد.

این مدل برای کاربرانی مناسب است که به یک اسیلوسکوپ اقتصادی، قابل حمل و دوکاره نیاز دارند. اگر کاربر به پهنای باند بالاتر، دو کانال ورودی یا تحلیل‌های حرفه‌ای‌تر نیاز داشته باشد، مدل‌های قوی‌تر فینرسی گزینه مناسب‌تری خواهند بود.

✅ مزایای اسیلوسکوپ دستی فینرسی DSO-510

اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510 به دلیل ابعاد کوچک، وزن سبک، باتری داخلی، فانکشن ژنراتور 50kHz، نمایشگر رنگی، شارژ Type-C و کاربری ساده، برای کاربران آموزشی و تعمیراتی بسیار کاربردی است.

این محصول نسبت به اسیلوسکوپ‌های رومیزی، حمل بسیار آسان‌تری دارد و برای تست‌های سریع، استفاده در کیف ابزار و کارهای سبک الکترونیکی انتخاب مناسبی محسوب می‌شود. وزن حدود 104 گرم و ابعاد کوچک آن باعث می‌شود همیشه همراه کاربر باشد.

اقلام همراه

اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510

پراب یا کابل اندازه‌گیری متناسب با نسخه عرضه‌شده

کابل شارژ Type-C

دفترچه راهنما

بسته‌بندی محصول

💰 قیمت اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510

قیمت اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510 پهنای باند 10 مگاهرتز نرخ نمونه‌برداری 48MSa/s با توجه به طراحی دوکاره، ابعاد کوچک، باتری داخلی، فانکشن ژنراتور، نمایشگر رنگی و کاربرد زیاد در آموزش و تعمیرات سبک، برای کاربران فنی ارزش خرید بالایی دارد.

این دستگاه برای کسانی مناسب است که نمی‌خواهند هزینه و فضای زیادی برای اسیلوسکوپ رومیزی در نظر بگیرند، اما به یک ابزار قابل حمل برای مشاهده شکل موج و تولید سیگنال آزمایشی نیاز دارند.

🛒 خرید اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510 از عصرتولز

خرید اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510 پهنای باند 10 مگاهرتز نرخ نمونه‌برداری 48MSa/s از عصرتولز برای دانشجویان، تعمیرکاران، کاربران فنی، علاقه‌مندان الکترونیک، مراکز آموزشی و افرادی که به یک اسیلوسکوپ کوچک و اقتصادی نیاز دارند، انتخابی کاربردی است.

اگر به دنبال یک اسیلوسکوپ جیبی، سبک، شارژی و مجهز به فانکشن ژنراتور داخلی هستید، FNIRSI DSO-510 می‌تواند گزینه‌ای مناسب برای تست‌های روزمره و پروژه‌های سبک شما باشد.

📊 جدول مشخصات اسیلوسکوپ دستی و فانکشن ژنراتور فینرسی مدل FNIRSI DSO-510

🔍 مقایسه FNIRSI DSO-510 با FNIRSI DS215H Plus

مدل DSO-510 برای کاربرانی مناسب است که یک اسیلوسکوپ کوچک، اقتصادی و قابل حمل برای تست‌های سبک می‌خواهند. اما اگر دو کانال ورودی، پهنای باند بالاتر و نمایشگر بزرگ‌تر اهمیت داشته باشد، DS215H Plus گزینه کامل‌تری محسوب می‌شود.

❓ سوالات متداول

اسیلوسکوپ فینرسی مدل FNIRSI DSO-510 برای چه کاری مناسب است؟

این دستگاه برای مشاهده شکل موج، تست سیگنال، آموزش الکترونیک، تعمیرات سبک برد، بررسی PWM، تست سنسورها و پروژه‌های قابل حمل مناسب است.

این مدل چند کانال دارد؟

FNIRSI DSO-510 دارای یک کانال ورودی اسیلوسکوپ است.

پهنای باند دستگاه چقدر است؟

پهنای باند این مدل 10 مگاهرتز است.

نرخ نمونه‌برداری FNIRSI DSO-510 چقدر است؟

نرخ نمونه‌برداری این دستگاه 48MSa/s است.

آیا DSO-510 فانکشن ژنراتور دارد؟

بله، این مدل دارای مولد سیگنال داخلی با فرکانس خروجی 0 تا 50kHz است.

فانکشن ژنراتور دستگاه چند نوع موج تولید می‌کند؟

این دستگاه می‌تواند 13 نوع شکل موج مختلف تولید کند.

نمایشگر دستگاه چه اندازه‌ای دارد؟

نمایشگر این مدل 2.8 اینچ با رزولوشن 320×240 پیکسل است.

باتری دستگاه چقدر است؟

باتری داخلی این مدل 1000mAh است.

آیا با Type-C شارژ می‌شود؟

بله، شارژ دستگاه از طریق درگاه Type-C با ورودی 5V/1A انجام می‌شود.

حداکثر ولتاژ قابل اندازه‌گیری چقدر است؟

با پراب 1X تا ±40V و با پراب 10X تا ±400V قابل اندازه‌گیری است.

آیا برای تعمیرات موبایل مناسب است؟

برای تست‌های سبک، آموزش و بررسی سیگنال‌های ساده در تعمیرات موبایل و برد مناسب است؛ اما برای تحلیل‌های حرفه‌ای‌تر و چندسیگناله، مدل‌های دوکاناله قوی‌تر انتخاب بهتری هستند.

تفاوت DSO-510 با DS215H Plus چیست؟

DSO-510 تک‌کاناله، 10MHz و 48MSa/s است؛ اما DS215H Plus دوکاناله، 50MHz و 250MSa/s است. بنابراین DS215H Plus برای تست‌های دقیق‌تر و حرفه‌ای‌تر مناسب‌تر است.
