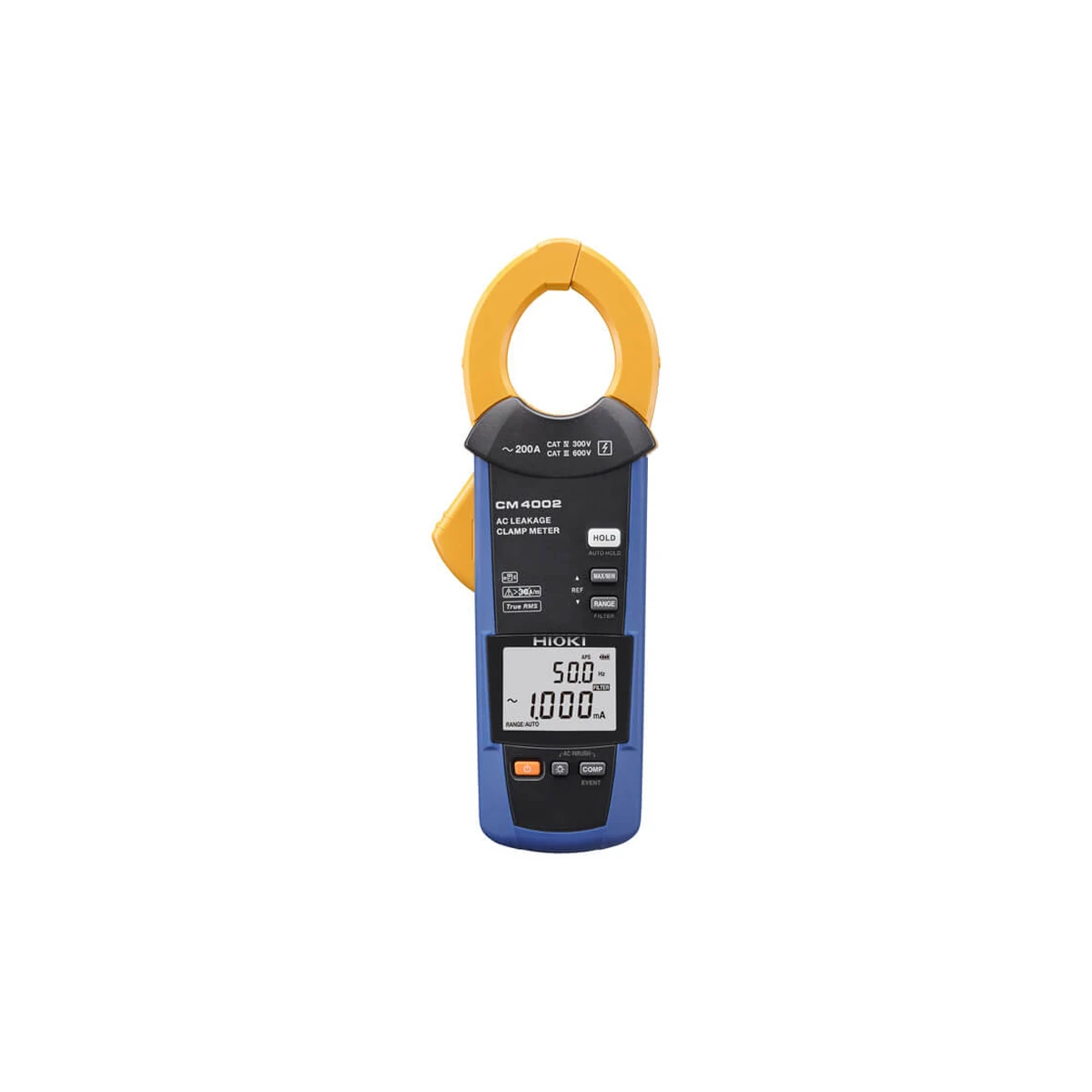

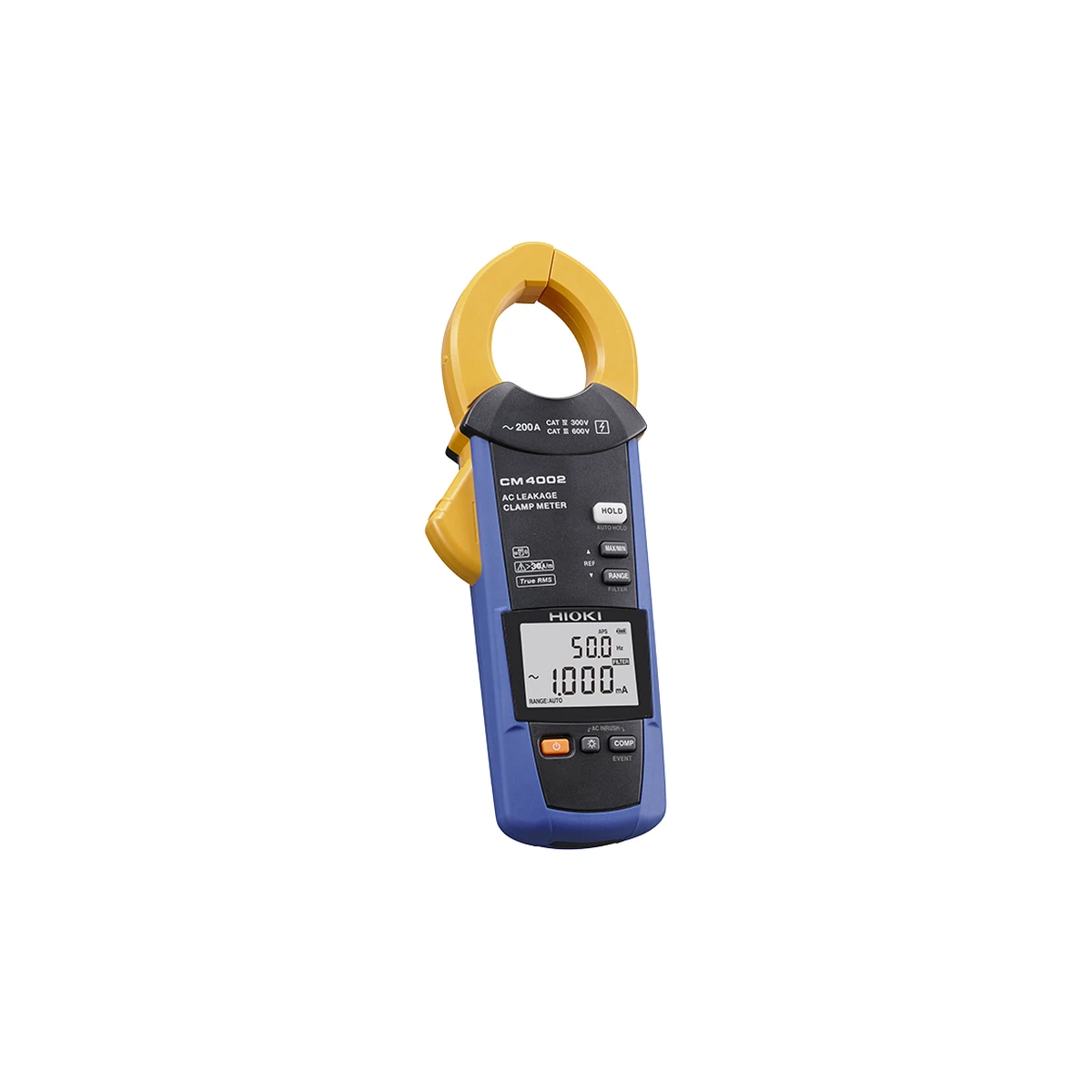

کلمپ آمپرمتر نشتی جریان هیوکی مدل HIOKI CM4002 کلمپ نشتی دقیق با وضوح 10 میکروآمپر، دهانه 40 میلیمتری و بازه تضمینشده 0.060 میلیآمپر تا 200 آمپر است که جریان نشتی و بار را با یک ابزار اندازه میگیرد. اطلاعات این صفحه فقط برای کد دقیق CM4002 گردآوری شده است تا شباهت ظاهری یا نزدیکی شماره مدل باعث خرید اشتباه نشود.
English name: HIOKI CM4002 True-RMS AC Leakage Clamp Meter from 0.060 mA to 200 A with IEC EN 61557-13 Compliance.
🔍 معرفی و کاربرد کلمپ آمپرمتر نشتی جریان هیوکی مدل HIOKI CM4002
کلمپ آمپرمتر نشتی جریان هیوکی مدل HIOKI CM4002 برای تکنسینهای RCD و GFCI، نگهداری تابلو، عیبیابی نشتی زمین و کاربرانی که تشخیص جریانهای بسیار کوچک کنار جریان بار برایشان ضروری است طراحی شده است. هنگام انتخاب ابزار اندازهگیری جریان باید افزون بر بیشترین رنج، نوع سیگنال AC یا DC، True RMS، اندازه دهانه فک یا نوع سنسور، پهنای باند، رده ایمنی و روش ثبت داده بررسی شوند. کد CM4002 نسخه پایه بدون آداپتور بیسیم است؛ مدل CM4002-90 آداپتور Z3210 را در بسته دارد. وجود عدد 90 تنها تفاوت نوشتاری نیست و محتویات سفارش را تغییر میدهد.
در مدارهای صنعتی عدد بزرگتر همیشه انتخاب بهتر نیست. ابزار باید با قطر هادی، مقدار واقعی جریان، شکل موج و هدف آزمون هماهنگ باشد. True RMS در سیگنالهای اعوجاجدار اینورتر و منابع سوئیچینگ مزیت مهمی دارد، اما دقت نهایی همچنان به محدوده فرکانس، محل قرارگیری هادی و شرایط محیطی وابسته است.
⚙️ ویژگیهای کلیدی HIOKI CM4002
- وضوح 10 میکروآمپر
- بازه تضمینشده 0.060 میلیآمپر تا 200 آمپر
- True RMS از 15 هرتز تا 2 کیلوهرتز
- مطابق IEC/EN 61557-13
- دهانه فک 40 میلیمتر
- فیلتر پایینگذر 180 هرتز
- Comparator و ثبت ساده رخداد
- پشتیبانی اختیاری از Z3210
طراحی هیوکی بر ایمنی و خوانایی کار میدانی تمرکز دارد. پیش از استفاده، دهانه فک باید کاملاً بسته و سطوح تماس تمیز باشند. در ابزارهای متکی به سنسور جدا، سازگاری دقیق سنسور و کابل بخشی از سیستم اندازهگیری است؛ هیچ سنسور مشابهی را نباید تنها بر پایه شکل کانکتور جایگزین کرد.
📊 جدول مشخصات فنی کلمپ آمپرمتر نشتی جریان هیوکی مدل HIOKI CM4002
| برند |
HIOKI / هیوکی |
| مدل |
CM4002 |
| نوع محصول |
کلمپ آمپرمتر نشتی AC دقیق 200 آمپر True RMS |
| رنج جریان AC |
6.000 mA، 60.00 mA، 600.0 mA، 6.000 A، 60.00 A و 200.0 A |
| بازه دقت تضمینشده |
0.060 میلیآمپر تا 200.0 آمپر |
| روش اندازهگیری |
True RMS |
| دقت 45 تا 400 هرتز |
±1.0% rdg. ±5 dgt. تا 6 آمپر؛ ±1.5% rdg. ±5 dgt. در 60 و 200 آمپر |
| فرکانس |
15.0 هرتز تا 2000 هرتز |
| فیلتر |
فرکانس قطع 180±30 هرتز در حالت روشن |
| خروجی آنالوگ |
ندارد |
| هارمونیک |
تا مرتبه 30 با Z3210 و نرمافزار سازگار |
| نرخ نوسازی نمایش |
5 بار در ثانیه |
| ایمنی |
CAT III 600 V / CAT IV 300 V |
| قطر دهانه فک |
40 میلیمتر |
| ابعاد |
64×233×37 میلیمتر |
| وزن |
400 گرم |
| تغذیه |
دو باتری AA؛ حدود 48 ساعت بدون Z3210 |
رنجها و دقتهای جدول به مدل CM4002 مربوطاند. مقدار خطای اعلامی در شرایط مرجع سازنده معنی دارد و خطای سنسور، لید یا آداپتور جانبی باید به آن افزوده شود. برای قرائت پایدار، ابزار و قطعه مورد آزمون باید به دمای محیط رسیده باشند و میدانهای مزاحم، کابلهای مجاور و وضعیت باتری در نظر گرفته شوند.
🧭 محدودیتها و راهنمای انتخاب دقیق
CM4002 ورودی اندازهگیری ولتاژ و خروجی آنالوگ ندارد. برای ثبت رخدادهای بیسیم و تحلیل هارمونیک باید Z3210 جدا تهیه شود؛ برای خروجی WAVE/RMS و تغذیه خارجی، CM4003 مناسبتر است. رده CAT نشاندهنده تحمل گذراهای پرانرژی در محل نصب است و با حداکثر عدد نمایشگر یکسان نیست. پیش از تماس با مدار، دستورالعمل سازنده، رده پراب، تجهیزات حفاظت فردی و روش قطع انرژی بررسی شوند.
در سنجش کلمپی فقط یک هادی از داخل فک عبور داده شود؛ قرار دادن همزمان رفت و برگشت معمولاً میدانها را خنثی میکند. هادی تا حد امکان در مرکز فک قرار گیرد و پس از بستن کامل فک، صفر DC تنظیم شود. برای مقاومت و پیوستگی، مدار باید بیبرق و خازنها تخلیه شده باشند.
⚖️ مقایسه HIOKI CM4002 با مدلهای نزدیک
| مدل مقایسهای |
تفاوت کاربردی |
| HIOKI CM4003 |
همان رنج حساس با خروجی WAVE/RMS و ورودی تغذیه خارجی برای ثبت طولانی |
| HIOKI CM4001 |
مدل کوچکتر 115 گرمی با دهانه 24 میلیمتر و حداکثر 600 آمپر، اما حساسیت تضمینشده از 0.60 میلیآمپر |
برای مشاهده مدلهای مرتبط از HIOKI Leakage Clamp Meters و HIOKI Clamp Meters استفاده کنید. این پیوندهای داخلی انگلیسی به صفحات عصرتولز متصلاند. مقایسه باید بر اساس کد سفارش کامل انجام شود؛ پسوندهایی مانند 50 و 90 میتوانند محتویات بسته و وجود آداپتور را تغییر دهند، حتی اگر بدنه اصلی یکسان به نظر برسد.
📦 اقلام همراه محصول
- کلمپ نشتی HIOKI CM4002
- کیف C0203
- دو باتری AA
- راهنمای استفاده
- برگه نکات ایمنی
فهرست بالا بسته استاندارد همین کد است. هر سنسور، آداپتور، پراب ولتاژ بالا، کابل خروجی یا کیف ویژه که صریحاً ذکر نشده باشد، اختیاری است. برای جلوگیری از ناسازگاری، کد تجهیز جانبی و رده الکتریکی آن باید پیش از سفارش با مدل CM4002 تطبیق داده شود.
🛡️ اصول استفاده و نگهداری
- بازرسی اولیه: بدنه، فک، کابلها و عایق از نظر ترک، آلودگی رسانا و شکستگی بررسی شوند.
- انتخاب صحیح: کمیت، رنج، ورودی و رده CAT پیش از نزدیکشدن به مدار تعیین شوند.
- کنترل صفر: در جریان DC، Zero Adjustment دور از هادی فعال و سپس اندازهگیری انجام شود.
- آزمون عملکرد: پیش و پس از کار حساس، پاسخ ابزار روی منبع شناختهشده کنترل شود.
- شرایط محیطی: از اندازهگیری در وضعیت خیس یا خارج از شرایط مجاز خودداری شود.
- نگهداری: باتری در انبارش طولانی خارج و دستگاه در کیف خشک و تمیز نگهداری شود.
🛒 قیمت و خرید کلمپ آمپرمتر نشتی جریان هیوکی مدل HIOKI CM4002
این صفحه برای تکمیل مرجع فنی عصرتولز ساخته شده و تا تأیید موجودی واقعی، محصول ناموجود و بدون قیمت حدسی میماند. پس از تأمین معتبر، قیمت و شرایط خرید در همین صفحه درج میشود. هنگام استعلام، نام کامل کلمپ آمپرمتر نشتی جریان هیوکی مدل HIOKI CM4002، کد CM4002، محدوده اندازهگیری و اقلام همراه را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا این صفحه دقیقاً مربوط به HIOKI CM4002 است؟
بله؛ نام، مشخصات و تصاویر با همین کد تطبیق داده شدهاند و از تصویر مدل نزدیک بهعنوان محصول اصلی استفاده نشده است.
آیا این دستگاه همراه همه سنسورها و لوازم جانبی عرضه میشود؟
خیر؛ تنها اقلام بخش «اقلام همراه» جزو بسته استاندارد هستند. تجهیزات دیگر باید جداگانه و بر اساس سازگاری فنی تهیه شوند.
چرا قیمت کلمپ آمپرمتر نشتی جریان هیوکی مدل HIOKI CM4002 نمایش داده نمیشود؟
موجودی و قیمت معتبر هنوز تأیید نشدهاند؛ عصرتولز برای کالای ناموجود قیمت فرضی ثبت نمیکند.
آیا عکسهای صفحه متعلق به همین مدل هستند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل یا واحد اصلی همان کد پکیج انتقال یافته و با پسزمینه سفید و نسبت مربع بهینه شدهاند.
برای انتخاب میان مدلهای نزدیک چه چیزهایی مهمتر است؟
حداکثر و حداقل جریان، AC/DC، True RMS، قطر هادی، امکانات ثبت، رده ایمنی، وزن و محتویات دقیق بسته باید با نیاز واقعی مقایسه شوند.
چطور نتیجه دقیقتری بگیریم؟
فک را تمیز و کاملاً بسته نگه دارید، یک هادی را در مرکز قرار دهید، در DC تنظیم صفر را انجام دهید و محدودیت فرکانس و خطای تجهیزات جانبی را در محاسبه لحاظ کنید.
