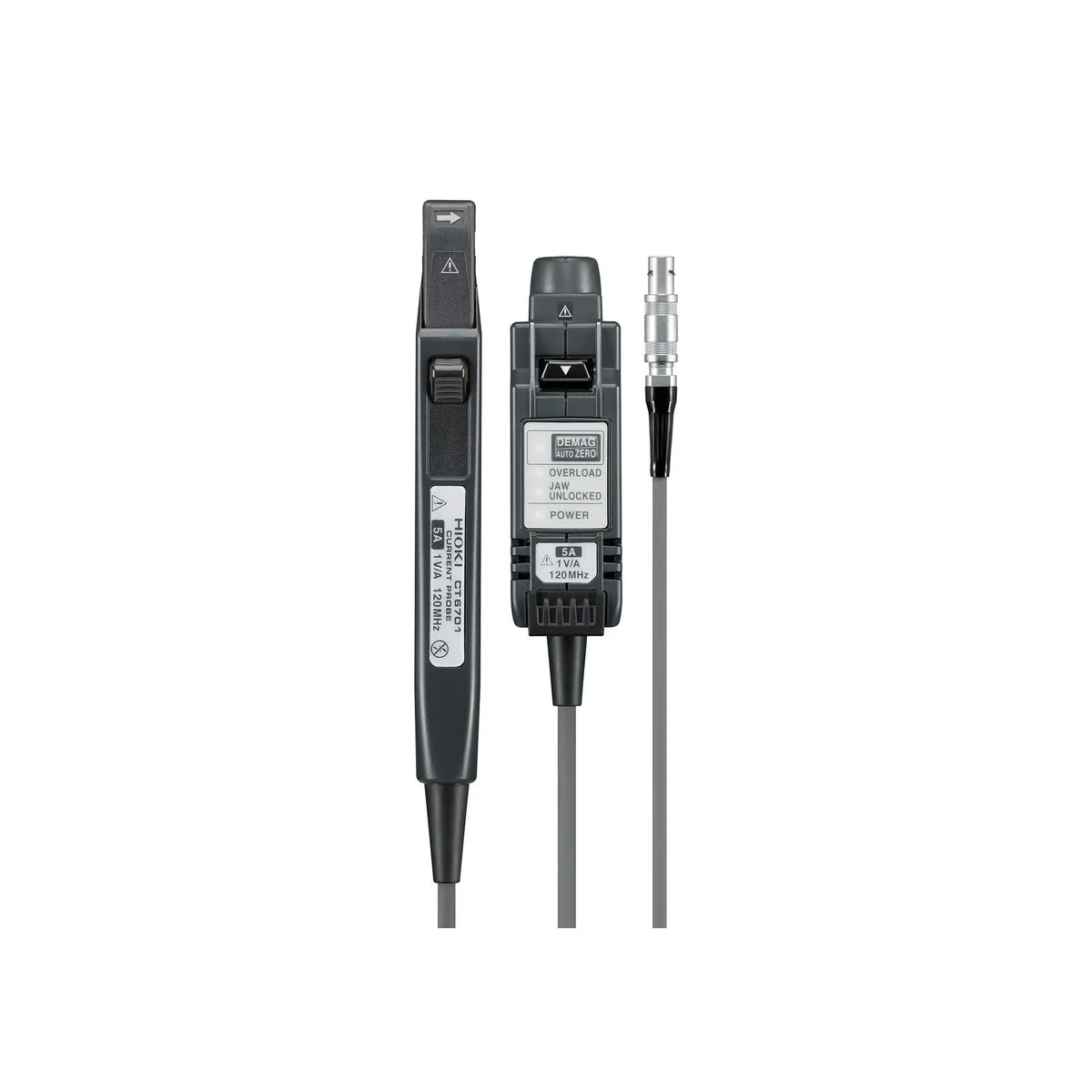

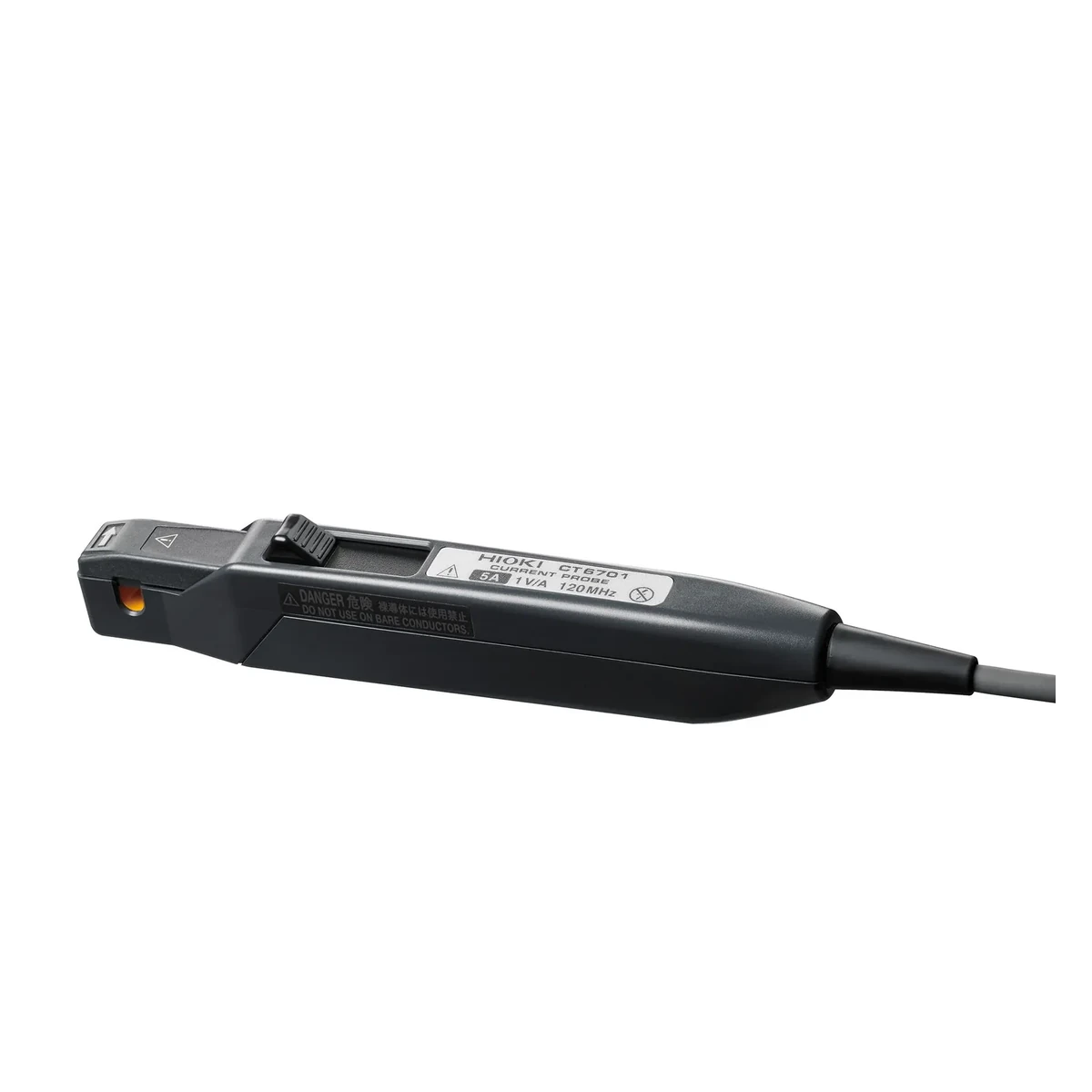

پراب جریان AC/DC پنج آمپر 120 مگاهرتز هیوکی مدل HIOKI CT6701 پراب جریان فوق سریع برای مشاهده جریانهای بسیار کوچک و لبههای تند سوئیچینگ با پهنای باند 120 مگاهرتز است. اطلاعات این صفحه فقط برای کد دقیق CT6701 گردآوری شده است تا شباهت ظاهری یا نزدیکی شماره مدل باعث خرید اشتباه نشود.
English name: HIOKI CT6701 AC/DC Current Probe, 5 A Continuous Current, DC to 120 MHz Bandwidth and 1 V/A Output.
🔍 معرفی و کاربرد پراب جریان AC/DC پنج آمپر 120 مگاهرتز هیوکی مدل HIOKI CT6701
پراب جریان AC/DC پنج آمپر 120 مگاهرتز هیوکی مدل HIOKI CT6701 برای طراحی SiC و GaN، منابع سوئیچینگ، اینورتر، تحلیل گذرای موتور و آزمایشگاههای سیگنال سریع طراحی شده است. هنگام انتخاب ابزار اندازهگیری جریان باید افزون بر بیشترین رنج، نوع سیگنال AC یا DC، True RMS، اندازه دهانه فک یا نوع سنسور، پهنای باند، رده ایمنی و روش ثبت داده بررسی شوند. CT6701 نسخه 120MHz خانواده 5 آمپر است و نباید با CT6700 با پهنای باند 50MHz یکی در نظر گرفته شود.
در مدارهای صنعتی عدد بزرگتر همیشه انتخاب بهتر نیست. ابزار باید با قطر هادی، مقدار واقعی جریان، شکل موج و هدف آزمون هماهنگ باشد. True RMS در سیگنالهای اعوجاجدار اینورتر و منابع سوئیچینگ مزیت مهمی دارد، اما دقت نهایی همچنان به محدوده فرکانس، محل قرارگیری هادی و شرایط محیطی وابسته است.
⚙️ ویژگیهای کلیدی HIOKI CT6701
- رنج پیوسته 5 آمپر AC/DC
- پهنای باند DC تا 120 مگاهرتز
- زمان خیز حداکثر 2.9 نانوثانیه
- حساسیت مناسب جریانهای مرتبه 1 میلیآمپر
- خروجی 1V/A روی BNC
- تنظیم صفر و مغناطیس زدایی تک دکمهای
طراحی هیوکی بر ایمنی و خوانایی کار میدانی تمرکز دارد. پیش از استفاده، دهانه فک باید کاملاً بسته و سطوح تماس تمیز باشند. در ابزارهای متکی به سنسور جدا، سازگاری دقیق سنسور و کابل بخشی از سیستم اندازهگیری است؛ هیچ سنسور مشابهی را نباید تنها بر پایه شکل کانکتور جایگزین کرد.
📊 جدول مشخصات فنی پراب جریان AC/DC پنج آمپر 120 مگاهرتز هیوکی مدل HIOKI CT6701
| برند |
HIOKI / هیوکی |
| مدل |
CT6701 |
| نوع محصول |
پراب جریان پهن باند هال افکت 5 آمپر |
| جریان پیوسته |
5 آمپر RMS با کاهش مجاز وابسته به فرکانس |
| جریان پیک |
±7.5 آمپر غیرپیوسته |
| پهنای باند |
DC تا 120MHz با افت 3dB |
| زمان خیز |
حداکثر 2.9 نانوثانیه |
| نویز |
60 میکروآمپر RMS تیپیک و 75 میکروآمپر حداکثر |
| دقت دامنه |
±3% reading ±1mV؛ مقدار تیپیک ±1% reading ±1mV |
| نرخ خروجی |
1V/A با ترمینیشن داخلی |
| قطر هادی |
حداکثر 5 میلیمتر، فقط هادی عایق |
| تغذیه |
±12V ±0.5V، توان 3.2VA |
| ابعاد سنسور |
155×18×26 میلیمتر |
| ابعاد ترمیناتور |
29×83×40 میلیمتر |
| وزن |
تقریباً 250 گرم |
| طول کابل |
کابل سنسور تا BNC برابر 1.5 متر و کابل تغذیه 1 متر |
رنجها و دقتهای جدول به مدل CT6701 مربوطاند. مقدار خطای اعلامی در شرایط مرجع سازنده معنی دارد و خطای سنسور، لید یا آداپتور جانبی باید به آن افزوده شود. برای قرائت پایدار، ابزار و قطعه مورد آزمون باید به دمای محیط رسیده باشند و میدانهای مزاحم، کابلهای مجاور و وضعیت باتری در نظر گرفته شوند.
🧭 محدودیتها و راهنمای انتخاب دقیق
تغذیه از منبع سازگار 3269/3272 یا خروجی مناسب رکوردر لازم است. برای جلوگیری از آسیب، کانکتور فلزی BNC باید مستقیم و بدون پیچاندن به ورودی سازگار متصل شود. رده CAT نشاندهنده تحمل گذراهای پرانرژی در محل نصب است و با حداکثر عدد نمایشگر یکسان نیست. پیش از تماس با مدار، دستورالعمل سازنده، رده پراب، تجهیزات حفاظت فردی و روش قطع انرژی بررسی شوند.
در سنجش کلمپی فقط یک هادی از داخل فک عبور داده شود؛ قرار دادن همزمان رفت و برگشت معمولاً میدانها را خنثی میکند. هادی تا حد امکان در مرکز فک قرار گیرد و پس از بستن کامل فک، صفر DC تنظیم شود. برای مقاومت و پیوستگی، مدار باید بیبرق و خازنها تخلیه شده باشند.
⚖️ مقایسه HIOKI CT6701 با مدلهای نزدیک
| مدل مقایسهای |
تفاوت کاربردی |
| HIOKI CT6700 |
رنج یکسان 5A با پهنای باند 50MHz و هزینه کمتر |
| HIOKI CT6704 |
رنج 200A با فناوری Fluxgate و دهانه بزرگتر |
برای مشاهده مدلهای مرتبط از HIOKI Current Probe Sensors و HIOKI MR6000 Memory HiCorder استفاده کنید. این پیوندهای داخلی انگلیسی به صفحات عصرتولز متصلاند. مقایسه باید بر اساس کد سفارش کامل انجام شود؛ پسوندهایی مانند 50 و 90 میتوانند محتویات بسته و وجود آداپتور را تغییر دهند، حتی اگر بدنه اصلی یکسان به نظر برسد.
📦 اقلام همراه محصول
فهرست بالا بسته استاندارد همین کد است. هر سنسور، آداپتور، پراب ولتاژ بالا، کابل خروجی یا کیف ویژه که صریحاً ذکر نشده باشد، اختیاری است. برای جلوگیری از ناسازگاری، کد تجهیز جانبی و رده الکتریکی آن باید پیش از سفارش با مدل CT6701 تطبیق داده شود.
🛡️ اصول استفاده و نگهداری
- بازرسی اولیه: بدنه، فک، کابلها و عایق از نظر ترک، آلودگی رسانا و شکستگی بررسی شوند.
- انتخاب صحیح: کمیت، رنج، ورودی و رده CAT پیش از نزدیکشدن به مدار تعیین شوند.
- کنترل صفر: در جریان DC، Zero Adjustment دور از هادی فعال و سپس اندازهگیری انجام شود.
- آزمون عملکرد: پیش و پس از کار حساس، پاسخ ابزار روی منبع شناختهشده کنترل شود.
- شرایط محیطی: از اندازهگیری در وضعیت خیس یا خارج از شرایط مجاز خودداری شود.
- نگهداری: باتری در انبارش طولانی خارج و دستگاه در کیف خشک و تمیز نگهداری شود.
🛒 قیمت و خرید پراب جریان AC/DC پنج آمپر 120 مگاهرتز هیوکی مدل HIOKI CT6701
این صفحه برای تکمیل مرجع فنی عصرتولز ساخته شده و تا تأیید موجودی واقعی، محصول ناموجود و بدون قیمت حدسی میماند. پس از تأمین معتبر، قیمت و شرایط خرید در همین صفحه درج میشود. هنگام استعلام، نام کامل پراب جریان AC/DC پنج آمپر 120 مگاهرتز هیوکی مدل HIOKI CT6701، کد CT6701، محدوده اندازهگیری و اقلام همراه را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا این صفحه دقیقاً مربوط به HIOKI CT6701 است؟
بله؛ نام، مشخصات و تصاویر با همین کد تطبیق داده شدهاند و از تصویر مدل نزدیک بهعنوان محصول اصلی استفاده نشده است.
آیا این دستگاه همراه همه سنسورها و لوازم جانبی عرضه میشود؟
خیر؛ تنها اقلام بخش «اقلام همراه» جزو بسته استاندارد هستند. تجهیزات دیگر باید جداگانه و بر اساس سازگاری فنی تهیه شوند.
چرا قیمت پراب جریان AC/DC پنج آمپر 120 مگاهرتز هیوکی مدل HIOKI CT6701 نمایش داده نمیشود؟
موجودی و قیمت معتبر هنوز تأیید نشدهاند؛ عصرتولز برای کالای ناموجود قیمت فرضی ثبت نمیکند.
آیا عکسهای صفحه متعلق به همین مدل هستند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل یا واحد اصلی همان کد پکیج انتقال یافته و با پسزمینه سفید و نسبت مربع بهینه شدهاند.
برای انتخاب میان مدلهای نزدیک چه چیزهایی مهمتر است؟
حداکثر و حداقل جریان، AC/DC، True RMS، قطر هادی، امکانات ثبت، رده ایمنی، وزن و محتویات دقیق بسته باید با نیاز واقعی مقایسه شوند.
چطور نتیجه دقیقتری بگیریم؟
فک را تمیز و کاملاً بسته نگه دارید، یک هادی را در مرکز قرار دهید، در DC تنظیم صفر را انجام دهید و محدودیت فرکانس و خطای تجهیزات جانبی را در محاسبه لحاظ کنید.
