ال سی آر متر رومیزی 200 کیلوهرتز هیوکی مدل HIOKI IM3523A ال‌سی‌آر متر دقیق با فرکانس DC و 40 هرتز تا 200 کیلوهرتز، زمان تست 2 میلی‌ثانیه و امکان آزمون پیوسته چند شرط اندازه‌گیری است. نام، تصاویر و داده‌های این صفحه با کد دقیق IM3523A تطبیق داده شده‌اند تا نسخه پایه، مدل پیشرفته یا دستگاه نزدیک به اشتباه یکی در نظر گرفته نشود.
English name: HIOKI IM3523A 200 kHz High-Speed Bench LCR Meter with Continuous Mixed-Condition Testing.
🔍 معرفی و کاربرد ال سی آر متر رومیزی 200 کیلوهرتز هیوکی مدل HIOKI IM3523A
ال سی آر متر رومیزی 200 کیلوهرتز هیوکی مدل HIOKI IM3523A برای اندازه‌گیری LCR و ESR قطعات، دسته‌بندی تولید، آزمون ترکیبی C-D و ESR و اتصال مستقیم به سامانه‌های Handler طراحی شده است. در انتخاب LCR متر فقط بیشترین فرکانس مهم نیست؛ پارامتر قابل اندازه‌گیری، سطح سیگنال، امپدانس خروجی، حالت CV یا CC، دقت در امپدانس واقعی قطعه و روش اتصال فیکسچر تعیین‌کننده‌اند.
مدل IM3523A نسخه A و محصولی مستقل است. این دستگاه با IM3523 قدیمی یا IM3533 یکسان نیست؛ محدوده فرکانس، رابط‌ها، نمایشگر و امکانات ترانسفورماتور در آن‌ها تفاوت دارد. برای مقایسه صحیح باید شرایط آزمون قطعه با شرایط کار واقعی یا استاندارد تولید هماهنگ باشد. ظرفیت، اندوکتانس و ESR ممکن است با فرکانس، ولتاژ بایاس، دامنه سیگنال و دما تغییر کنند؛ بنابراین عدد بدون ثبت شرایط کامل برای کنترل کیفیت کافی نیست.
⚙️ ویژگی‌های کلیدی HIOKI IM3523A
- دقت امپدانس ±0.05%
- فرکانس 40 هرتز تا 200 کیلوهرتز و Rdc
- زمان تست تیپیک 2 میلی ثانیه
- حالت Continuous Testing
- سیگنال 5 میلی ولت تا 5 ولت
- جریان ثابت 10 میکروآمپر تا 50 میلی آمپر
- Comparator و BIN
- USB، LAN و EXT I/O
سرعت بالا زمانی ارزشمند است که تکرارپذیری اتصال حفظ شود. فیکسچر چهارترمیناله، جبران Open/Short و کنترل تماس باید متناسب با شکل قطعه انتخاب شوند. در خطوط خودکار، تأخیر مکانیکی، زمان پایدارشدن و ارتباط Handler کنار زمان داخلی اندازه‌گیری محاسبه می‌شوند.
📊 جدول مشخصات فنی ال سی آر متر رومیزی 200 کیلوهرتز هیوکی مدل HIOKI IM3523A
| برند |
HIOKI / هیوکی |
| مدل |
IM3523A |
| نوع محصول |
ال سی آر متر رومیزی پرسرعت برای تولید و کنترل کیفیت |
| پارامترها |
Z، Y، θ، X، G، B، Q، Rdc، Rs/ESR، Rp، Ls، Lp، Cs، Cp و D |
| رنج امپدانس |
100 میلی اهم تا 100 مگااهم در 10 رنج |
| دقت پایه |
Z: ±0.05% مقدار خوانده شده؛ θ: ±0.03 درجه |
| فرکانس |
40 هرتز تا 200 کیلوهرتز با تنظیم پنج رقمی |
| ولتاژ تست |
5 میلی ولت تا 5 ولت RMS با گام 1 میلی ولت |
| جریان تست |
10 میکروآمپر تا 50 میلی آمپر RMS با گام 10 میکروآمپر |
| امپدانس خروجی |
100 اهم |
| زمان اندازه گیری |
2 میلی ثانیه در 1 کیلوهرتز و حالت FAST، تیپیک |
| نمایشگر |
LCD تک رنگ |
| رابط ها |
EXT I/O، USB پرسرعت و LAN |
| تغذیه |
100 تا 240 ولت AC، حداکثر 50VA |
| ابعاد |
260×88×203 میلی متر |
| وزن |
2.1 کیلوگرم |
دقت پایه معمولاً در شرایط مرجع و محدوده مشخص امپدانس تعریف می‌شود. فاز، فرکانس، سطح سیگنال و کابل می‌توانند دامنه معتبر را تغییر دهند. پیش از تصمیم خرید، نمودار دقت دقیق در نقطه کاری قطعه و سازگاری فیکسچر بررسی شود.
🧭 تنظیم شرایط اندازه گیری
ابتدا پارامتر معادل سری یا موازی بر اساس ماهیت قطعه و استاندارد انتخاب شود. فرکانس و سطح تحریک مطابق دیتاشیت قطعه تنظیم و سپس جبران Open/Short با همان کابل و فیکسچر اجرا شود. تغییر طول کابل یا فیکسچر پس از جبران می‌تواند نتیجه را جابه‌جا کند.
برای قطعات کم‌امپدانس، مقاومت تماس و القای کابل اهمیت زیادی دارد. اتصال چهارترمیناله و حالت کم‌امپدانس در مدل‌های سازگار تکرارپذیری را بهتر می‌کنند. برای ظرفیت‌های کوچک، محافظت Guard، کاهش نویز و ثابت‌بودن موقعیت قطعه ضروری است.
🏭 استفاده در خط تولید و آزمایشگاه
Comparator و BIN برای دسته‌بندی سریع قطعات و ارسال نتیجه به کنترلر استفاده می‌شوند. حد بالا و پایین باید از تلرانس قطعه و عدم قطعیت سیستم گرفته شود، نه فقط یک نمونه مرجع. قبل از شروع شیفت، قطعه مرجع و فیکسچر بررسی و نتایج کنترلی ثبت شوند.
در آزمایشگاه، ذخیره شرایط و نام‌گذاری پنل‌ها از خطای اپراتور می‌کاهد. در تولید، قفل تنظیمات و کنترل دسترسی مانع تغییر ناخواسته می‌شود. کابل ارتباطی و فرمان‌های نرم‌افزاری باید برای همین مدل و نسخه دستورها انتخاب شوند.
⚖️ مقایسه HIOKI IM3523A با مدل‌های نزدیک
| مدل مقایسه‌ای |
تفاوت کاربردی |
| HIOKI IM3533 |
حالت تست ترانسفورماتور، نمایشگر لمسی و گزینه Sweep در نسخه 01 دارد؛ محدوده پایه آن نیز تا 200 کیلوهرتز است. |
| HIOKI 3506-10 |
خازن‌سنج تخصصی 1 مگاهرتز با نمایش LED و تمرکز بر C، D و Q است. |
برای مشاهده گروه‌های مرتبط از HIOKI LCR Meters و HIOKI Digital Multimeters استفاده کنید. متن و نشانی این پیوندهای داخلی انگلیسی هستند. انتخاب باید با قطعه هدف، فرکانس واقعی، سرعت خط، رابط موردنیاز و بودجه انجام شود؛ عدد بزرگ‌تر فرکانس همیشه به معنی انتخاب بهتر نیست.
📦 اقلام همراه محصول
- کابل برق
- لوح راهنما و نمونه نرم افزار
- راهنمای شروع
- برگه نکات عملیاتی
فیکسچر، پراب، کابل Handler یا رابط اختیاری که در فهرست بالا نیست، جزو بسته پایه محسوب نمی‌شود. این لوازم بخش مهمی از زنجیره دقت هستند و باید با کانکتور، فرکانس و ابعاد قطعه و مدل HIOKI IM3523A سازگار باشند.
🛡️ کنترل کیفیت و نگهداری
- گرم شدن اولیه: زمان توصیه‌شده پیش از آزمون دقیق رعایت شود.
- جبران فیکسچر: Open/Short با همان کابل و چیدمان اجرا شود.
- قطعه مرجع: صحت سیستم در آغاز شیفت با مرجع مناسب کنترل شود.
- شرایط ثابت: فرکانس، سطح سیگنال، بایاس و دما کنار نتیجه ثبت شوند.
- اتصال تمیز: کانکتورها و سطوح تماس بدون اکسید و آلودگی باشند.
- نسخه تنظیمات: پنل تولید قفل و تغییرها مستندسازی شوند.
🛒 قیمت و خرید ال سی آر متر رومیزی 200 کیلوهرتز هیوکی مدل HIOKI IM3523A
این صفحه به‌عنوان مرجع فنی عصرتولز ساخته شده و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت فرضی باقی می‌ماند. پس از موجودشدن، قیمت و شرایط خرید در همین صفحه درج می‌شود. هنگام استعلام، نام کامل ال سی آر متر رومیزی 200 کیلوهرتز هیوکی مدل HIOKI IM3523A، کد IM3523A، فرکانس، پارامترها و فیکسچر موردنیاز را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا این صفحه دقیقاً برای HIOKI IM3523A است؟
بله؛ نام، تصاویر، مشخصات و تفاوت نسخه‌ها با همین مدل رسمی تطبیق داده شده‌اند.
آیا فیکسچر همراه دستگاه است؟
خیر، مگر آنکه در بخش اقلام همراه صریحاً نوشته شده باشد. فیکسچر باید جدا و متناسب با قطعه انتخاب شود.
چرا جبران Open و Short مهم است؟
چون امپدانس کابل و فیکسچر به نتیجه افزوده می‌شود و جبران، اثر آن را در شرایط همان چیدمان کاهش می‌دهد.
آیا بیشترین فرکانس همیشه بهتر است؟
خیر؛ فرکانس باید با استاندارد قطعه و شرایط کاربرد هماهنگ باشد و دقت در امپدانس هدف اهمیت بیشتری دارد.
چرا قیمت نمایش داده نمی‌شود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای محصول ناموجود قیمت حدسی ثبت نمی‌کند.

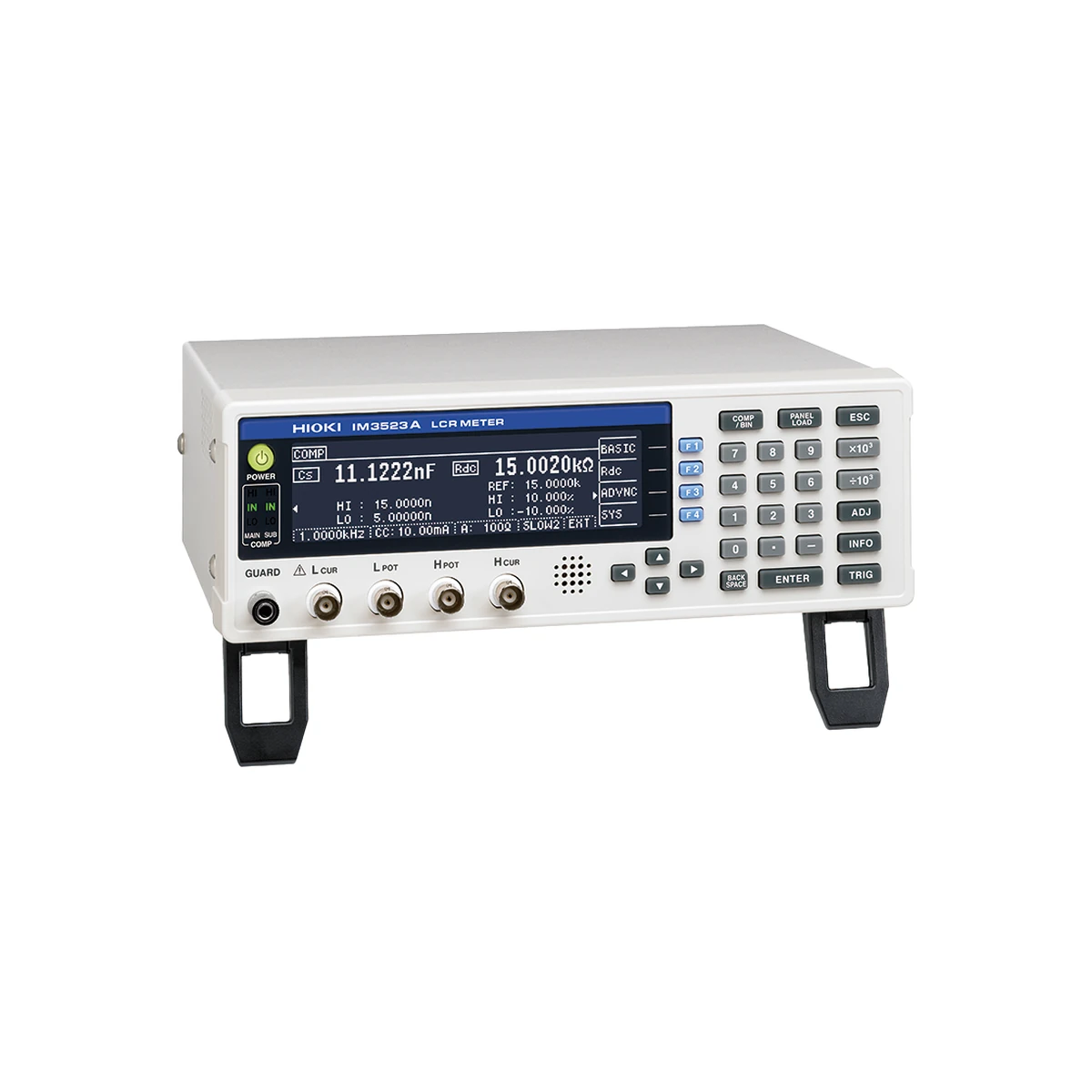

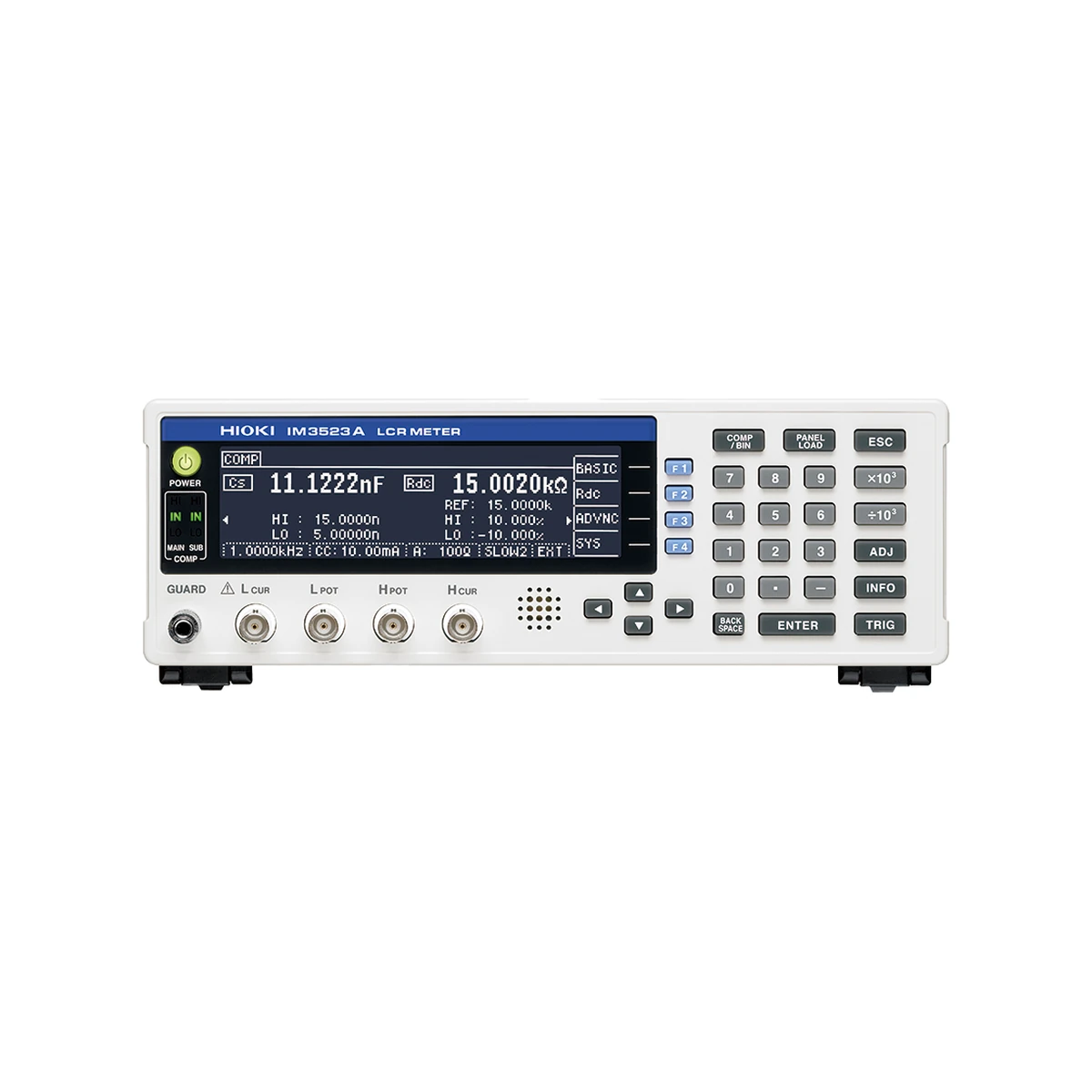

آیا تصاویر رسمی و دقیق‌اند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نمایش مربع با پس‌زمینه سفید بهینه شده‌اند.
