ال سی آر متر رومیزی 8 مگاهرتز هیوکی مدل HIOKI IM3536 ال‌سی‌آر متر پهن‌باند از DC و 4 هرتز تا 8 مگاهرتز با دقت پایه ±0.05 درصد و حالت ویژه کم‌امپدانس برای قطعات و مواد پیشرفته است. نام، تصاویر و داده‌های این صفحه با کد دقیق IM3536 تطبیق داده شده‌اند تا نسخه پایه، مدل پیشرفته یا دستگاه نزدیک به اشتباه یکی در نظر گرفته نشود.
English name: HIOKI IM3536 8 MHz Wideband Bench LCR Meter with Low-Impedance High-Repeatability Mode.
🔍 معرفی و کاربرد ال سی آر متر رومیزی 8 مگاهرتز هیوکی مدل HIOKI IM3536
ال سی آر متر رومیزی 8 مگاهرتز هیوکی مدل HIOKI IM3536 برای تحقیق و توسعه، ارزیابی مواد، اندازه‌گیری ESR خازن، سلف کم‌مقدار و کنترل تولید قطعات با امپدانس پایین طراحی شده است. در انتخاب LCR متر فقط بیشترین فرکانس مهم نیست؛ پارامتر قابل اندازه‌گیری، سطح سیگنال، امپدانس خروجی، حالت CV یا CC، دقت در امپدانس واقعی قطعه و روش اتصال فیکسچر تعیین‌کننده‌اند.
کد پایه IM3536 تا 8 مگاهرتز کار می‌کند؛ IM3536-01 سفارش ویژه با سفارشی‌سازی تا 10 مگاهرتز است. این صفحه برای مدل پایه IM3536 نوشته شده و فرکانس 10 مگاهرتز را مشخصه استاندارد آن نمی‌داند. برای مقایسه صحیح باید شرایط آزمون قطعه با شرایط کار واقعی یا استاندارد تولید هماهنگ باشد. ظرفیت، اندوکتانس و ESR ممکن است با فرکانس، ولتاژ بایاس، دامنه سیگنال و دما تغییر کنند؛ بنابراین عدد بدون ثبت شرایط کامل برای کنترل کیفیت کافی نیست.
⚙️ ویژگی‌های کلیدی HIOKI IM3536
- فرکانس 4 هرتز تا 8 مگاهرتز و DC
- دقت پایه Z برابر ±0.05%
- زمان اندازه گیری تا 1 میلی ثانیه
- اندازه گیری از 1 میلی اهم
- حالت کم امپدانس با تکرارپذیری بالا
- بایاس DC داخلی تا 2.50 ولت
- نمایشگر لمسی رنگی 5.7 اینچ
- USB، LAN، GP-IB، RS-232C و EXT I/O
سرعت بالا زمانی ارزشمند است که تکرارپذیری اتصال حفظ شود. فیکسچر چهارترمیناله، جبران Open/Short و کنترل تماس باید متناسب با شکل قطعه انتخاب شوند. در خطوط خودکار، تأخیر مکانیکی، زمان پایدارشدن و ارتباط Handler کنار زمان داخلی اندازه‌گیری محاسبه می‌شوند.
📊 جدول مشخصات فنی ال سی آر متر رومیزی 8 مگاهرتز هیوکی مدل HIOKI IM3536
| برند |
HIOKI / هیوکی |
| مدل |
IM3536 |
| نوع محصول |
ال سی آر متر پهن باند با حالت کم امپدانس و بایاس DC |
| پارامترها |
Z، Y، θ، X، G، B، Q، Rdc، ESR، L، C، D، σ و ε |
| رنج امپدانس |
100 میلی اهم تا 100 مگااهم؛ دامنه قابل اندازه گیری 1 میلی اهم تا 200 مگااهم |
| دقت پایه |
Z: ±0.05% مقدار خوانده شده؛ θ: ±0.03 درجه |
| فرکانس |
4 هرتز تا 8 مگاهرتز؛ حداقل تفکیک 10 میلی هرتز |
| ولتاژ تست |
تا 5 ولت RMS زیر 1 مگاهرتز؛ تا 1 ولت در فرکانس بالاتر |
| جریان تست |
تا 100 میلی آمپر RMS در حالت کم امپدانس |
| بایاس DC |
0 تا 2.50 ولت با گام 10 میلی ولت |
| امپدانس خروجی |
100 اهم عادی و 10 اهم در حالت کم امپدانس |
| نمایشگر |
TFT رنگی 5.7 اینچ لمسی |
| رابط ها |
EXT I/O، USB، حافظه USB، LAN، GP-IB، RS-232C و BCD |
| تغذیه |
100 تا 240 ولت AC، حداکثر 50VA |
| ابعاد |
330×119×230 میلی متر |
| وزن |
4.2 کیلوگرم |
دقت پایه معمولاً در شرایط مرجع و محدوده مشخص امپدانس تعریف می‌شود. فاز، فرکانس، سطح سیگنال و کابل می‌توانند دامنه معتبر را تغییر دهند. پیش از تصمیم خرید، نمودار دقت دقیق در نقطه کاری قطعه و سازگاری فیکسچر بررسی شود.
🧭 تنظیم شرایط اندازه گیری
ابتدا پارامتر معادل سری یا موازی بر اساس ماهیت قطعه و استاندارد انتخاب شود. فرکانس و سطح تحریک مطابق دیتاشیت قطعه تنظیم و سپس جبران Open/Short با همان کابل و فیکسچر اجرا شود. تغییر طول کابل یا فیکسچر پس از جبران می‌تواند نتیجه را جابه‌جا کند.
برای قطعات کم‌امپدانس، مقاومت تماس و القای کابل اهمیت زیادی دارد. اتصال چهارترمیناله و حالت کم‌امپدانس در مدل‌های سازگار تکرارپذیری را بهتر می‌کنند. برای ظرفیت‌های کوچک، محافظت Guard، کاهش نویز و ثابت‌بودن موقعیت قطعه ضروری است.
🏭 استفاده در خط تولید و آزمایشگاه
Comparator و BIN برای دسته‌بندی سریع قطعات و ارسال نتیجه به کنترلر استفاده می‌شوند. حد بالا و پایین باید از تلرانس قطعه و عدم قطعیت سیستم گرفته شود، نه فقط یک نمونه مرجع. قبل از شروع شیفت، قطعه مرجع و فیکسچر بررسی و نتایج کنترلی ثبت شوند.
در آزمایشگاه، ذخیره شرایط و نام‌گذاری پنل‌ها از خطای اپراتور می‌کاهد. در تولید، قفل تنظیمات و کنترل دسترسی مانع تغییر ناخواسته می‌شود. کابل ارتباطی و فرمان‌های نرم‌افزاری باید برای همین مدل و نسخه دستورها انتخاب شوند.
⚖️ مقایسه HIOKI IM3536 با مدل‌های نزدیک
| مدل مقایسه‌ای |
تفاوت کاربردی |
| HIOKI IM3523A |
تا 200 کیلوهرتز و اقتصادی‌تر برای تولید است؛ IM3536 پهنای باند 8 مگاهرتز و حالت کم‌امپدانس قوی‌تری دارد. |
| HIOKI IM3533 |
تا 200 کیلوهرتز با حالت ترانسفورماتور و بدنه کوتاه‌تر است؛ IM3536 برای فرکانس بالا تخصصی‌تر است. |
برای مشاهده گروه‌های مرتبط از HIOKI LCR Meters و HIOKI Digital Multimeters استفاده کنید. متن و نشانی این پیوندهای داخلی انگلیسی هستند. انتخاب باید با قطعه هدف، فرکانس واقعی، سرعت خط، رابط موردنیاز و بودجه انجام شود؛ عدد بزرگ‌تر فرکانس همیشه به معنی انتخاب بهتر نیست.
📦 اقلام همراه محصول
فیکسچر، پراب، کابل Handler یا رابط اختیاری که در فهرست بالا نیست، جزو بسته پایه محسوب نمی‌شود. این لوازم بخش مهمی از زنجیره دقت هستند و باید با کانکتور، فرکانس و ابعاد قطعه و مدل HIOKI IM3536 سازگار باشند.
🛡️ کنترل کیفیت و نگهداری
- گرم شدن اولیه: زمان توصیه‌شده پیش از آزمون دقیق رعایت شود.
- جبران فیکسچر: Open/Short با همان کابل و چیدمان اجرا شود.
- قطعه مرجع: صحت سیستم در آغاز شیفت با مرجع مناسب کنترل شود.
- شرایط ثابت: فرکانس، سطح سیگنال، بایاس و دما کنار نتیجه ثبت شوند.
- اتصال تمیز: کانکتورها و سطوح تماس بدون اکسید و آلودگی باشند.
- نسخه تنظیمات: پنل تولید قفل و تغییرها مستندسازی شوند.
🛒 قیمت و خرید ال سی آر متر رومیزی 8 مگاهرتز هیوکی مدل HIOKI IM3536
این صفحه به‌عنوان مرجع فنی عصرتولز ساخته شده و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت فرضی باقی می‌ماند. پس از موجودشدن، قیمت و شرایط خرید در همین صفحه درج می‌شود. هنگام استعلام، نام کامل ال سی آر متر رومیزی 8 مگاهرتز هیوکی مدل HIOKI IM3536، کد IM3536، فرکانس، پارامترها و فیکسچر موردنیاز را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا این صفحه دقیقاً برای HIOKI IM3536 است؟
بله؛ نام، تصاویر، مشخصات و تفاوت نسخه‌ها با همین مدل رسمی تطبیق داده شده‌اند.
آیا فیکسچر همراه دستگاه است؟
خیر، مگر آنکه در بخش اقلام همراه صریحاً نوشته شده باشد. فیکسچر باید جدا و متناسب با قطعه انتخاب شود.
چرا جبران Open و Short مهم است؟
چون امپدانس کابل و فیکسچر به نتیجه افزوده می‌شود و جبران، اثر آن را در شرایط همان چیدمان کاهش می‌دهد.
آیا بیشترین فرکانس همیشه بهتر است؟
خیر؛ فرکانس باید با استاندارد قطعه و شرایط کاربرد هماهنگ باشد و دقت در امپدانس هدف اهمیت بیشتری دارد.
چرا قیمت نمایش داده نمی‌شود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای محصول ناموجود قیمت حدسی ثبت نمی‌کند.

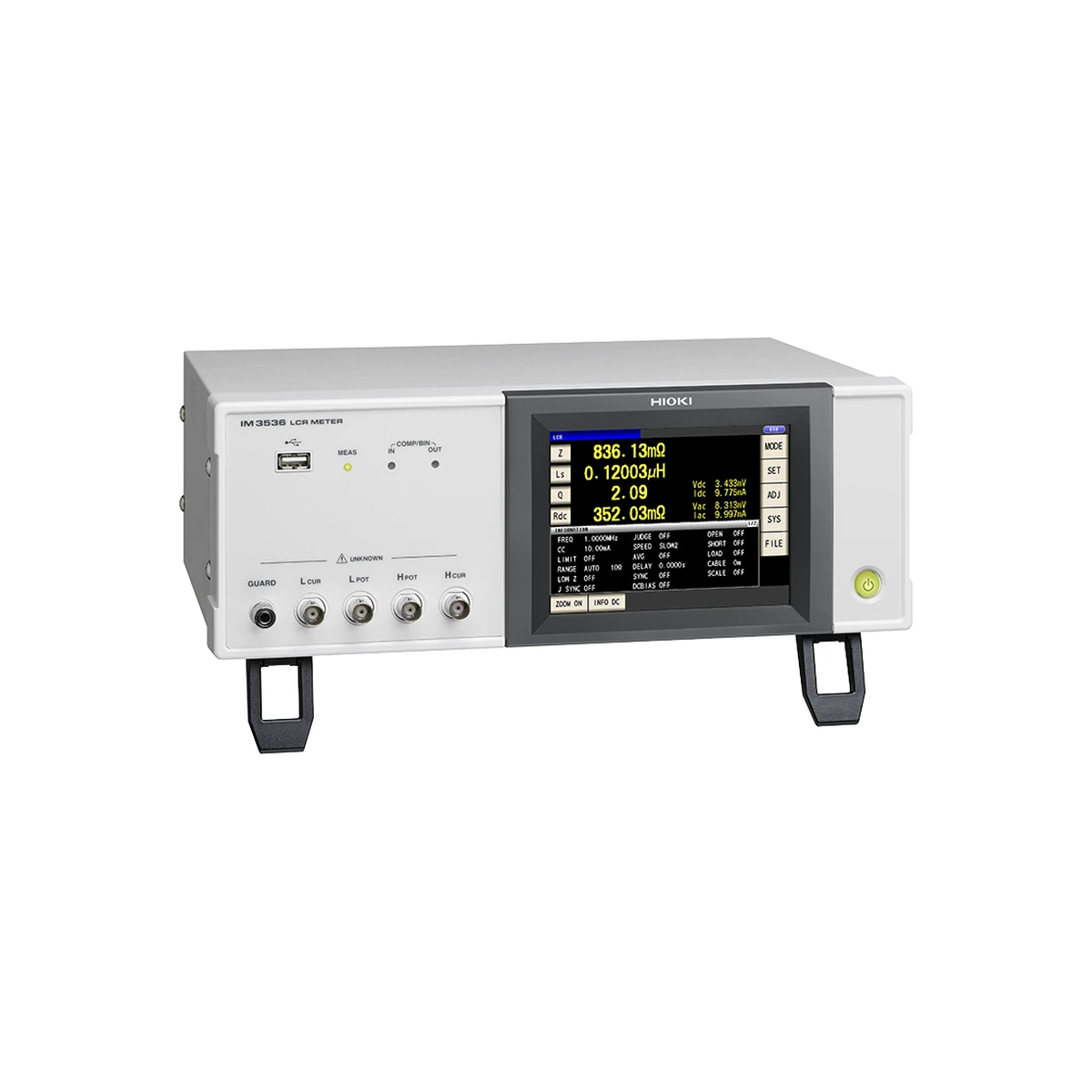

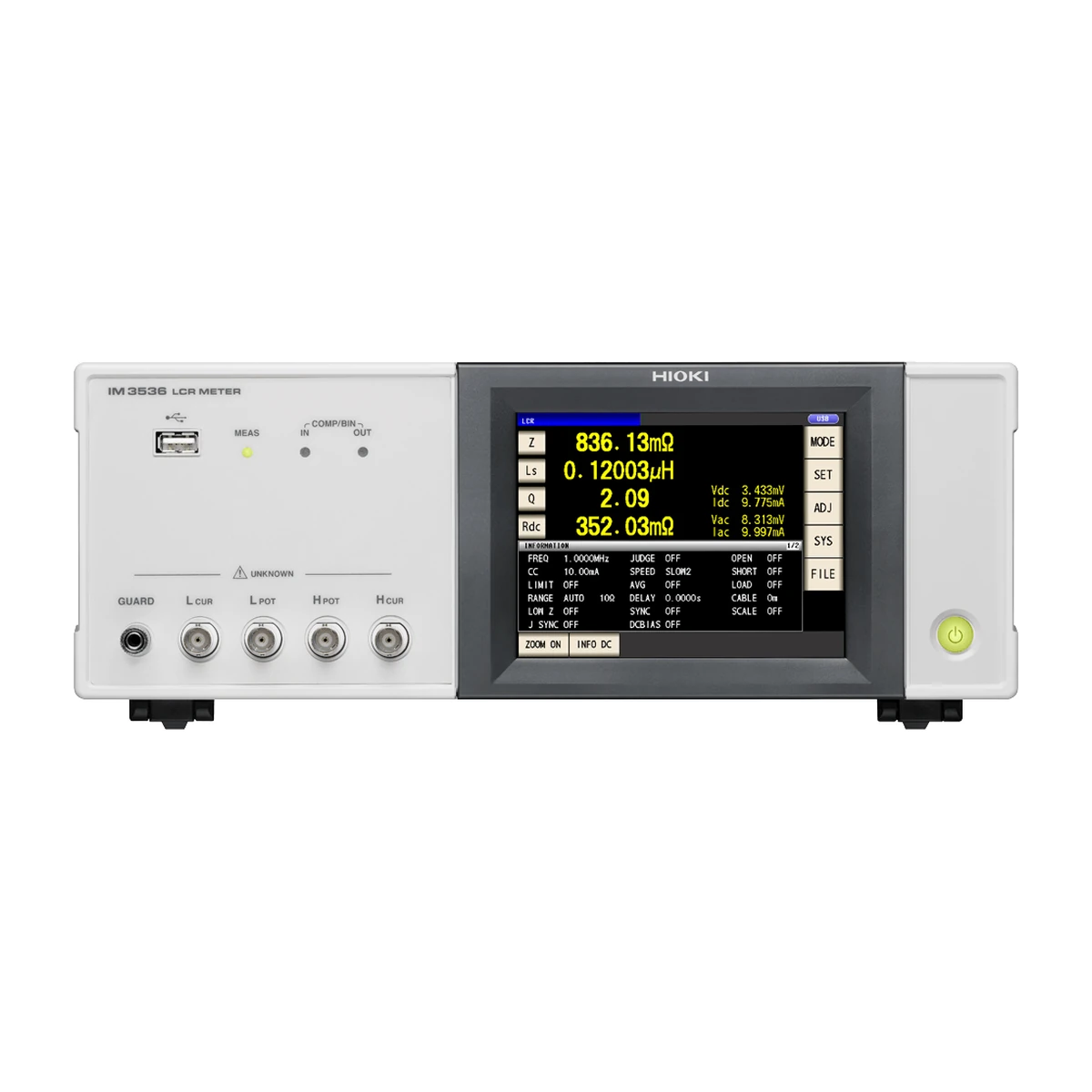

آیا تصاویر رسمی و دقیق‌اند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نمایش مربع با پس‌زمینه سفید بهینه شده‌اند.
