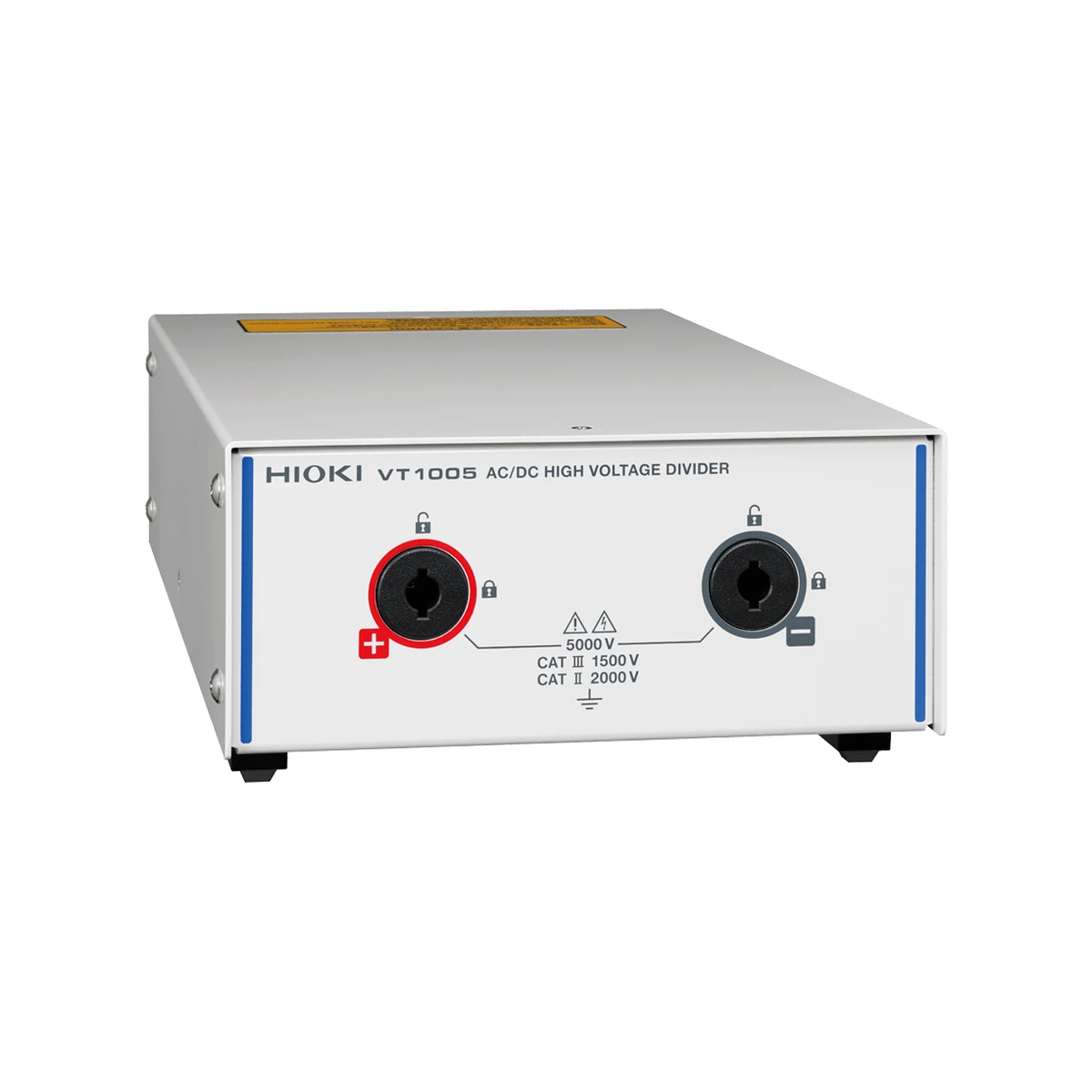

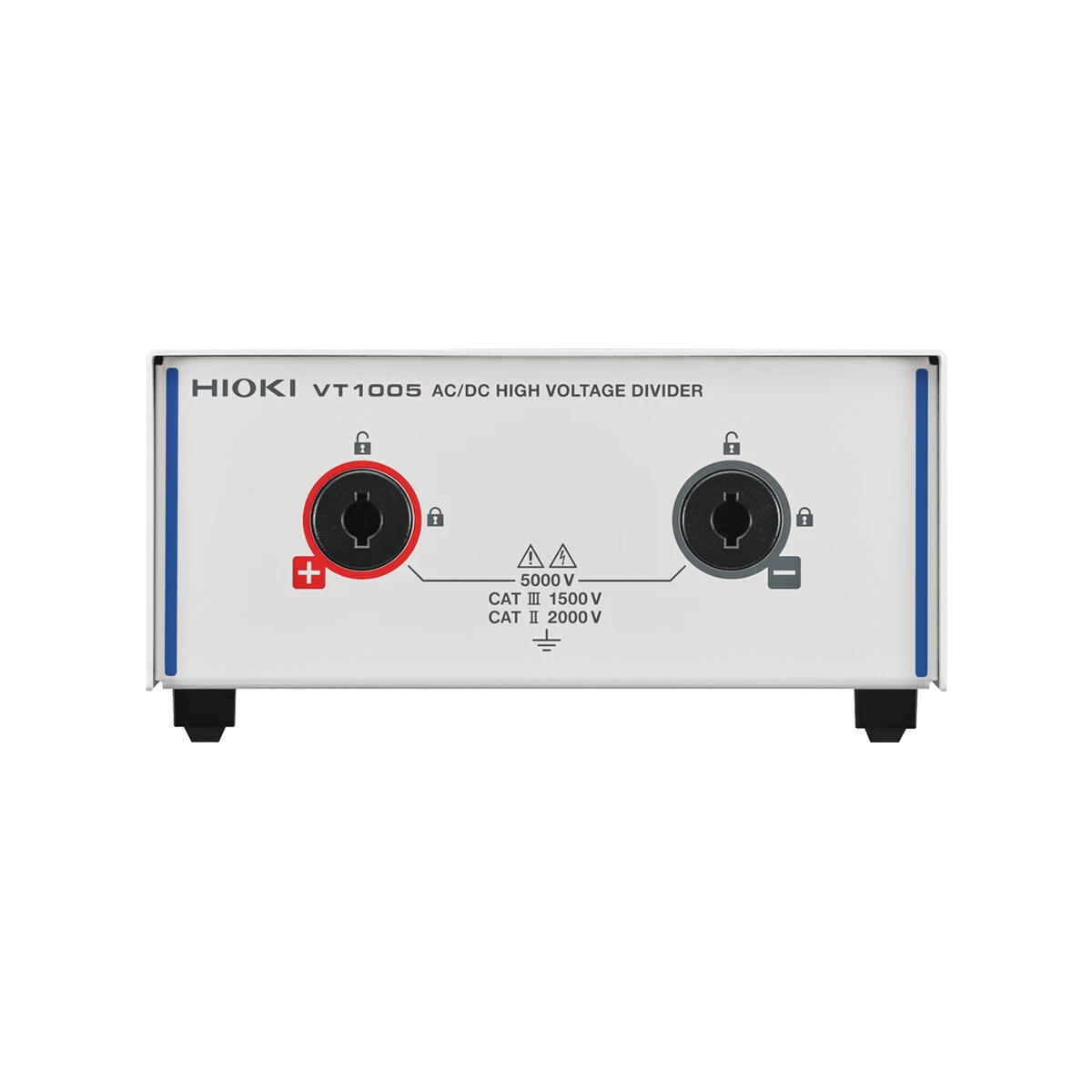

تقسیم کننده ولتاژ بالای AC/DC پنج کیلوولت هیوکی مدل HIOKI VT1005 ولتاژهای AC و DC تا 5000 ولت RMS را با نسبت دقیق 1000:1 به سطح قابلاندازهگیری برای پاور آنالایزر تبدیل میکند و برای تحلیل راندمان اینورترهای ولتاژ بالا طراحی شده است. همه اطلاعات این صفحه به مدل دقیق VT1005 مربوط است تا این تجهیز با پراب تفاضلی عمومی، ورودی مستقیم پاور آنالایزر یا مدلهای ولتاژ پایین اشتباه نشود.
English name: HIOKI VT1005 5000 V AC/DC High-Voltage Divider with 1000:1 Ratio, DC to 4 MHz Bandwidth and Differential Input.
🔍 معرفی تخصصی تقسیم کننده ولتاژ بالای AC/DC پنج کیلوولت هیوکی مدل HIOKI VT1005
تقسیم کننده ولتاژ بالای AC/DC پنج کیلوولت هیوکی مدل HIOKI VT1005 برای اندازهگیری توان و راندمان اینورترهای SiC، سامانه ریلی، انتقال توان بیسیم، خورشیدی، ترانسفورماتور و راکتورهای ولتاژ بالا ساخته شده است. در سامانهای با بازده بسیار بالا، اختلاف کوچک میان توان ورودی و خروجی نتیجه نهایی را تعیین میکند؛ بنابراین تنها تحمل ولتاژ کافی نیست و دقت دامنه، خطای فاز، پهنای باند و مقاومت در برابر نویز باید همزمان کنترل شوند.
VT1005 پاور آنالایزر مستقل و پراب اسیلوسکوپ عمومی نیست؛ یک تقسیمکننده ولتاژ دقیق با ورودی تفاضلی و نسبت 1000:1 است که خروجی آن باید با کابل و تنظیم Ratio صحیح به ورودی ولتاژ ابزار سازگار متصل شود. عدد نمایشدادهشده در ابزار مقصد باید با Ratio هزار به یک تفسیر شود. انتخاب نسبت اشتباه میتواند نتیجه را هزار برابر منحرف کند و در محاسبه توان، خطا مستقیماً به توان و راندمان منتقل میشود.
⚙️ ویژگیهای کلیدی HIOKI VT1005
- حداکثر ورودی 5000V RMS و ±7100V Peak با رعایت Derating
- رده اندازهگیری CAT II 2000V و CAT III 1500V
- نسبت تقسیم ولتاژ دقیق 1000:1
- دقت کل ±0.08% در DC
- دقت ±0.04% در 50/60Hz
- دقت ±0.17% در 50kHz
- پهنای باند DC تا 4MHz با افت 3dB
- تختی دامنه تیپیک ±0.1% تا 200kHz
- تختی فاز تیپیک ±0.1 درجه تا 500kHz پس از تصحیح
- CMRR تیپیک 80dB در 100kHz با ورودی تفاضلی
طراحی تفاضلی سبب میشود هر دو ترمینال ورودی نسبت به زمین شناور باشند و نویز Common Mode بهتر حذف شود. با این حال، حد Line-to-Ground و رده CAT مستقل از اختلاف ولتاژ دو سر است و هر دو باید پیش از اتصال محاسبه شوند.
📊 جدول مشخصات فنی تقسیم کننده ولتاژ بالای AC/DC پنج کیلوولت هیوکی مدل HIOKI VT1005
| برند |
HIOKI / هیوکی |
| مدل |
VT1005 |
| نوع محصول |
تقسیمکننده تفاضلی ولتاژ بالا با نسبت 1000 به 1 برای پاور آنالایزر |
| حداکثر ولتاژ نامی |
5000V RMS و ±7100V Peak در محدوده Derating |
| رده بدون Measurement Category |
5000V AC/DC؛ اضافهولتاژ گذرای پیشبینیشده 0V |
| رده CAT II |
2000V AC/DC |
| رده CAT III |
1500V AC/DC |
| نسبت تقسیم |
1000:1 |
| دقت DC |
±0.08% کل؛ مؤلفه رسمی ±0.03% reading + ±0.05% full scale |
| دقت 50/60Hz |
±0.04% کل؛ در 45 تا 66Hz برابر ±0.02% reading + ±0.02% full scale و فاز ±0.06° |
| دقت 50kHz |
±0.17% |
| پهنای باند اندازهگیری |
DC تا 4MHz با افت 3dB؛ دقت دامنه و فاز تا 1MHz تعریف شده است |
| تختی دامنه تیپیک |
در محدوده ±0.1% تا 200kHz |
| تختی فاز تیپیک |
در محدوده ±0.1° تا 500kHz پس از Phase Correction پاور آنالایزر |
| CMRR تیپیک |
90dB در 50/60Hz و 80dB در 100kHz |
| روش اندازهگیری |
ورودی تفاضلی |
| دمای کار |
-10 تا +50 درجه سانتیگراد، حداکثر 80%RH بدون میعان |
| تغذیه |
100 تا 240VAC، فرکانس 50/60Hz |
| ابعاد |
حدود 195×83.2×346 میلیمتر |
| وزن |
حدود 2.2 کیلوگرم |
| استانداردها |
ایمنی EN 61010 و EMC مطابق EN 61326 Class A |
| تضمین دقت |
یک سال |
حد 5000V برای مدار بدون Measurement Category و با اضافهولتاژ گذرای پیشبینیشده صفر تعریف شده است. در شبکههای متصل به برق اصلی، حد CAT II برابر 2000V و حد CAT III برابر 1500V است؛ استفاده از عدد 5000V بدون توجه به محل اندازهگیری از نظر ایمنی نادرست است.
➗ نسبت تقسیم 1000:1 چگونه کار میکند؟
VT1005 ولتاژ ورودی را هزار برابر کاهش میدهد؛ برای نمونه، 3000V در ورودی به سیگنالی در حدود 3V در خروجی تبدیل میشود. پاور آنالایزر سازگار باید Ratio را اعمال کند تا مقدار واقعی، توان و راندمان درست محاسبه شوند. کابل خروجی و آداپتور نیز بخشی از زنجیره اندازهگیریاند.
پس از اتصال، بهتر است با منبع مرجع کمولتاژ ابتدا قطبیت و نسبت بررسی شود و سپس مرحلهای به ولتاژ کاری برسید. تغییر کابل یا ورودی پاور آنالایزر باید در تنظیمات پروژه ثبت شود تا ضرایب کالیبراسیون و Phase Correction روی کانال درست باقی بمانند.
📈 دقت دامنه، فاز و پهنای باند
دقت کل VT1005 در DC برابر ±0.08% و در فرکانس شبکه ±0.04% اعلام شده است. در 50kHz نیز ±0.17% ارائه میشود؛ این عدد برای تحلیل کلیدزنی SiC و مبدلهای پرسرعت مهم است. پهنای باند 4MHz مرز افت 3dB است و نباید با محدوده دقت کامل یکی فرض شود.
مشخصات دامنه و فاز تا 1MHz تعریف شدهاند. تختی فاز تیپیک ±0.1 درجه تا 500kHz پس از تصحیح توسط پاور آنالایزر معنا دارد. اگر Phase Correction فعال یا با کانال اشتباه اعمال شود، بهویژه در ضریب توان پایین، خطای توان میتواند بسیار بزرگتر از خطای ولتاژ دیده شود.
🛡️ CMRR و کار در محیط نویزی
اینورتر ولتاژ بالا علاوه بر سیگنال مطلوب، dv/dt سریع و نویز مشترک تولید میکند. CMRR تیپیک 90dB در 50/60Hz و 80dB در 100kHz کمک میکند مؤلفه مشترک از اندازهگیری تفاضلی حذف شود. آرایش کابل، فاصله از باسبار و اتصال زمین همچنان تعیینکنندهاند.
کابلها باید از مسیر جریانهای پالسدار و گیتدرایو دور نگه داشته شوند، حلقه ورودی کوچک بماند و کابل خروجی بدون آداپتور ناشناخته به ابزار متصل شود. اگر شکل موج با جابهجایی کابل تغییر میکند، پیش از تحلیل راندمان باید کوپلینگ نویز بررسی شود.
⚡ رده ایمنی و انتخاب محل اندازهگیری
رده CAT ظرفیت تحمل گذراهای محل نصب را بیان میکند، نه فقط مقدار RMS. اندازهگیری 1500V روی سمت توزیع CAT III با اندازهگیری 5000V در مدار ثانویه ایزوله و بدون Category یکسان نیست. نقشه سیستم، منبع انرژی، فیوز و اضافهولتاژ گذرا باید قبل از اتصال مشخص شوند.
کار در این سطح ولتاژ فقط برای فرد متخصص، با محصورسازی، Interlock، تجهیزات حفاظت فردی و روش تخلیه خازن مجاز است. هیچ کابل یا آداپتوری با رده کمتر از مدار استفاده نشود و دوشاخه ورودی هنگام برقدار بودن جابهجا نشود.
🧪 روش پیشنهادی راهاندازی و کنترل
- ولتاژ تفاضلی، ولتاژ هر خط نسبت به زمین و رده محل را جداگانه محاسبه کنید.
- مدار را بیبرق و بانک خازنی را تخلیه کنید.
- کابل L1050-01 را با قطبیت درست و فاصله خزشی مناسب متصل کنید.
- خروجی L9217 را به ورودی ولتاژ پاور آنالایزر سازگار وصل کنید.
- Ratio برابر 1000:1 و Phase Correction مربوط به VT1005 را تنظیم کنید.
- در ولتاژ پایین، قطبیت و مقیاس را با منبع مرجع کنترل کنید.
- ولتاژ را مرحلهای افزایش دهید و شکل موج، نویز و دمای اتصالات را پایش کنید.
بعد از پایان آزمون، منبع قطع و خازنها تا سطح ایمن تخلیه شوند. نتیجه کالیبراسیون، شماره سریال، کابل و تنظیم کانال همراه فایل اندازهگیری ذخیره شود تا آزمون قابل تکرار بماند.
⚖️ مقایسه HIOKI VT1005 با گزینههای نزدیک
| گزینه |
تفاوت کاربردی |
| پراب تفاضلی ولتاژ بالا |
معمولاً پهنای باند بالا دارد اما خطای دامنه آن میتواند چند درصد باشد؛ VT1005 برای سنجش دقیق توان و تشخیص تغییر راندمان حدود 0.1% طراحی شده است |
| ورودی مستقیم HIOKI PW8001 |
ورودی مستقل پاور آنالایزر محدودتر است؛ VT1005 اندازهگیری دقیق تا 5000V را با نسبت 1000:1 ممکن میکند |
| پراب HIOKI P2010 |
پراب میدانی 2000V برای کلمپمتر است؛ VT1005 تجهیز رومیزی دقیق برای تحلیل توان و پهنای باند تا 4MHz است |
برای مشاهده تجهیزات سازگار به HIOKI Power Analyzers، Power Analyzers and Power Quality و HIOKI PW8001 Power Analyzer مراجعه کنید. متن و نشانی تمام لینکهای داخلی انگلیسی است.
📦 اقلام همراه محصول
- کابل ولتاژ HIOKI L1050-01 به طول 1.6 متر
- کابل اتصال BNC عایق HIOKI L9217 به طول 1.6 متر
- آداپتور تبدیل BNC مادگی عایق به فیش موزی HIOKI 9704
- کابل برق
پاور آنالایزر، کابلهای جایگزین بلندتر، فیکسچر ایمنی و گواهی کالیبراسیون سفارشی فقط در صورت ذکر در پیشفاکتور همراهاند. تصویر کاربردی به معنی همراه بودن تجهیزات متصل نیست.
🛒 قیمت و خرید تقسیم کننده ولتاژ بالای AC/DC پنج کیلوولت هیوکی مدل HIOKI VT1005
تقسیم کننده ولتاژ بالای AC/DC پنج کیلوولت هیوکی مدل HIOKI VT1005 تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی ثبت شده است. هنگام استعلام، حداکثر RMS و Peak، رده CAT محل، فرکانس کلیدزنی، مدل پاور آنالایزر و طول کابل موردنیاز را اعلام کنید.
مقایسه قیمت زمانی معتبر است که کابلها، آداپتور 9704، وضعیت کالیبراسیون و لوازم ایمنی یکسان باشند. پس از تأمین معتبر، قیمت و وضعیت فروش در همین صفحه بهروزرسانی میشود.
❓ سوالات متداول (FAQ)
آیا HIOKI VT1005 تا 5000 ولت CAT III مجاز است؟
خیر؛ 5000V مربوط به مدار بدون Measurement Category است. حد CAT III برابر 1500V و CAT II برابر 2000V است.
نسبت خروجی VT1005 چقدر است؟
1000:1؛ یعنی 1000V ورودی تقریباً به 1V خروجی تبدیل میشود و Ratio باید در پاور آنالایزر تنظیم شود.
آیا این دستگاه جای پاور آنالایزر را میگیرد؟
خیر؛ VT1005 فقط ولتاژ بالا را تقسیم و خروجی دقیق ارائه میکند و برای نمایش و محاسبه توان به ابزار سازگار نیاز دارد.
آیا پهنای باند 4MHz یعنی دقت نامی تا 4MHz ثابت است؟
خیر؛ 4MHz نقطه افت 3dB است و مشخصات دقت دامنه و فاز تا 1MHz تعریف شدهاند.
آیا برای اسیلوسکوپ عمومی مناسب است؟
هدف اصلی آن تحلیل دقیق توان با پاور آنالایزر است؛ سازگاری و Ratio ورودی ابزار دیگر باید جداگانه تأیید شود.
چرا قیمت نمایش داده نمیشود؟
موجودی معتبر تأیید نشده و عصرتولز برای محصول ناموجود قیمت حدسی درج نمیکند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: VT1005
- نوع: تقسیمکننده تفاضلی ولتاژ بالا با نسبت 1000 به 1 برای پاور آنالایزر
- حداکثر ولتاژ نامی: 5000V RMS و ±7100V Peak در محدوده Derating
- رده بدون Measurement Category: 5000V AC/DC؛ اضافهولتاژ گذرای پیشبینیشده 0V
- رده CAT II: 2000V AC/DC
- رده CAT III: 1500V AC/DC
- نسبت تقسیم: 1000:1
- دقت DC: ±0.08% کل؛ مؤلفه رسمی ±0.03% reading + ±0.05% full scale
- دقت 50/60Hz: ±0.04% کل؛ در 45 تا 66Hz برابر ±0.02% reading + ±0.02% full scale و فاز ±0.06°
- دقت 50kHz: ±0.17%
- پهنای باند اندازهگیری: DC تا 4MHz با افت 3dB؛ دقت دامنه و فاز تا 1MHz تعریف شده است
- تختی دامنه تیپیک: در محدوده ±0.1% تا 200kHz
- تختی فاز تیپیک: در محدوده ±0.1° تا 500kHz پس از Phase Correction پاور آنالایزر
- CMRR تیپیک: 90dB در 50/60Hz و 80dB در 100kHz
- روش اندازهگیری: ورودی تفاضلی
- دمای کار: -10 تا +50 درجه سانتیگراد، حداکثر 80%RH بدون میعان
- تغذیه: 100 تا 240VAC، فرکانس 50/60Hz
- ابعاد: حدود 195×83.2×346 میلیمتر
