خازن عدسی نواری هیتانو مدل HITANO 122 ظرفیت 1.2nF 50V بسته ۲۰۰۰ عددی

خازن عدسی نواری هیتانو مدل HITANO 122 ظرفیت 1.2nF 50V بسته ۲۰۰۰ عددی یک خازن سرامیکی دیسکی پایه‌دار و بدون قطبیت است که ظرفیت 1.2nF، ولتاژ نامی 50V، دی‌الکتریک اعلام‌نشده و تلرانس ±5% طبق لیبل همان جعبه را برای نصب Through-Hole ارائه می‌کند. واحد فروش عصرتولز فقط یک جعبه مادر کامل ۲۰۰۰ عددی است و فروش تکی یا بسته خرد برای این کالا فعال نمی‌شود.

نام انگلیسی کامل محصول: 122 1.2nF 50V اعلام‌نشده radial leaded ceramic disc capacitor, 2000-piece mother pack.

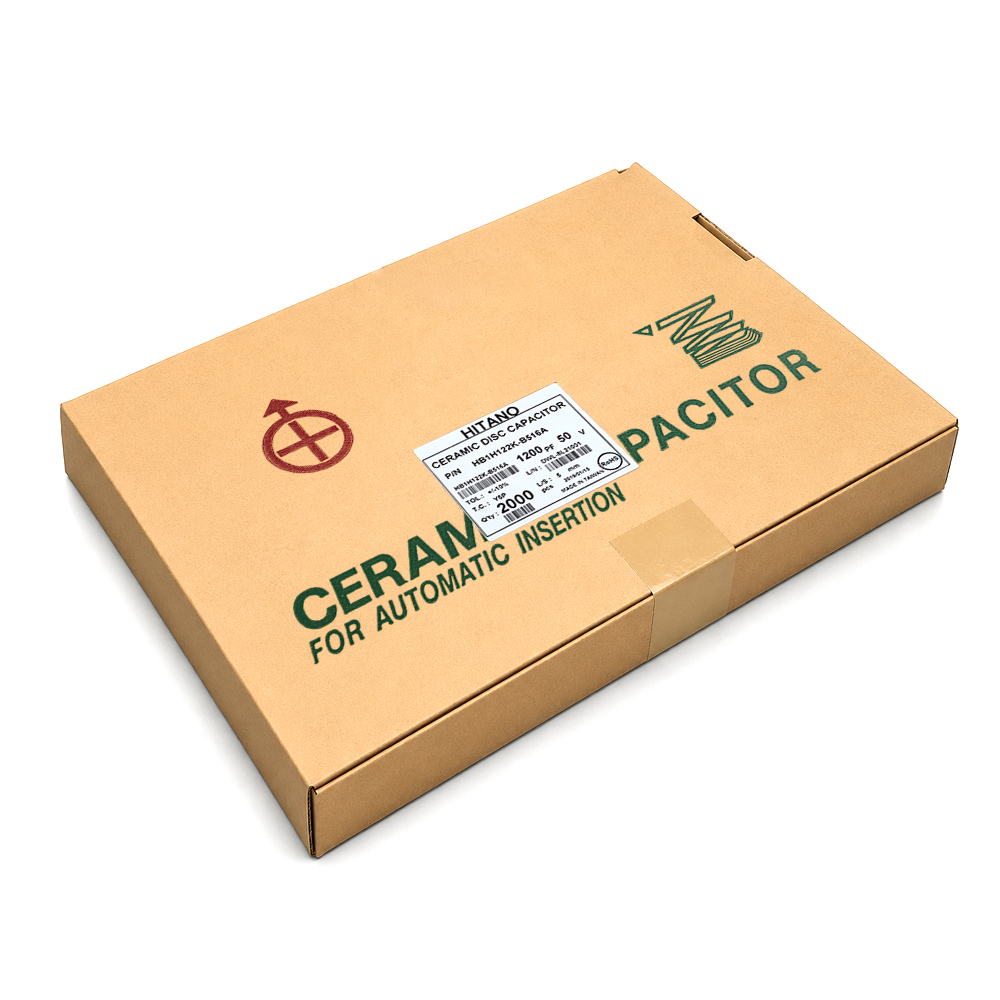

هویت کالا از عنوان منبع، چاپ روی چند قطعه و لیبل همان بسته کنترل شده است. کد 122 روی بدنه با ظرفیت اعلامی سازگار است و لیبل جعبه HITANO، کد 122، ظرفیت 1200PF، ولتاژ 50V، تلرانس ±5% و QTY 2000 را بدون خط‌خوردگی نشان می‌دهد. مشخصاتی که روی همین مدل یا همین بسته دیده نمی‌شوند از مدل مجاور حدس زده نشده‌اند.

🧭 معنی ظرفیت و کد بدنه

در خازن‌های سرامیکی، کد بدنه راه سریعی برای تشخیص مقدار است؛ بااین‌حال تطبیق آن با لیبل بسته ضروری است. در این مدل، کد 122 با ظرفیت 1.2nF هم‌خوان است. ظرفیت باید با واحد درست خوانده شود؛ پیکوفاراد، نانوفاراد و میکروفاراد قابل جایگزینی مستقیم نیستند و اشتباه در تبدیل واحد می‌تواند فرکانس قطع، زمان‌بندی یا پاسخ شبکه تطبیق را تغییر دهد.

برای مدارهای فرکانس بالا، ظرفیت انگلی مسیر برد، پراب و پایه‌ها نیز بر نتیجه اثر دارد. در کنترل ورودی بهتر است خازن خارج از مدار و با جبران‌سازی پراب اندازه‌گیری شود. فرکانس آزمون، سطح سیگنال و دمای محیط باید ثبت شوند تا نتیجه بچ‌های مختلف قابل مقایسه باشد.

⚡ ولتاژ نامی و حاشیه طراحی

ولتاژ 50V حد نامی درج‌شده روی همان قطعه و بسته است، نه توصیه‌ای برای کار دائمی بدون حاشیه. پیک‌های گذرا، ریپل، نویز سوئیچینگ و دمای محیط می‌توانند تنش واقعی را افزایش دهند. حاشیه مناسب باید بر اساس نقشه، استاندارد طراحی و شرایط خرابی انتخاب شود.

این کالا صرفاً به‌دلیل ولتاژ بالا، خازن ایمنی کلاس X یا Y محسوب نمی‌شود. برای اتصال مستقیم به برق شهر یا عبور از مرز ایزولاسیون باید قطعه‌ای با تأییدیه ایمنی صریح انتخاب شود. ظاهر دیسکی مشابه یا مقدار ولتاژ به‌تنهایی جای گواهی ایمنی را نمی‌گیرد.

🌡️ دی‌الکتریک اعلام‌نشده و رفتار واقعی

نوع دی‌الکتریک بخشی از هویت الکتریکی خازن است، اما روی بدنه و لیبل همین جعبه به‌صورت صریح درج نشده است؛ بنابراین از روی رنگ قطعه یا مدل مجاور حدس زده نمی‌شود. تغییرات دما، بایاس DC، فرکانس و عمر می‌توانند ظرفیت واقعی را جابه‌جا کنند؛ اندازه دقیق این تغییر بدون دیتاشیت همان شماره قطعه اعلام نمی‌شود.

برای فیلتر دقیق، نوسان‌ساز، شبکه جبران یا مدار اندازه‌گیری، ظرفیت، تلرانس، دی‌الکتریک، ضریب اتلاف و پایداری دمایی باید هم‌زمان بررسی شوند. برای بای‌پس یا حذف نویز عمومی نیز محدودیت‌های مکانیکی و ولتاژی همچنان مهم‌اند.

📐 نصب پایه‌دار و کنترل مکانیکی

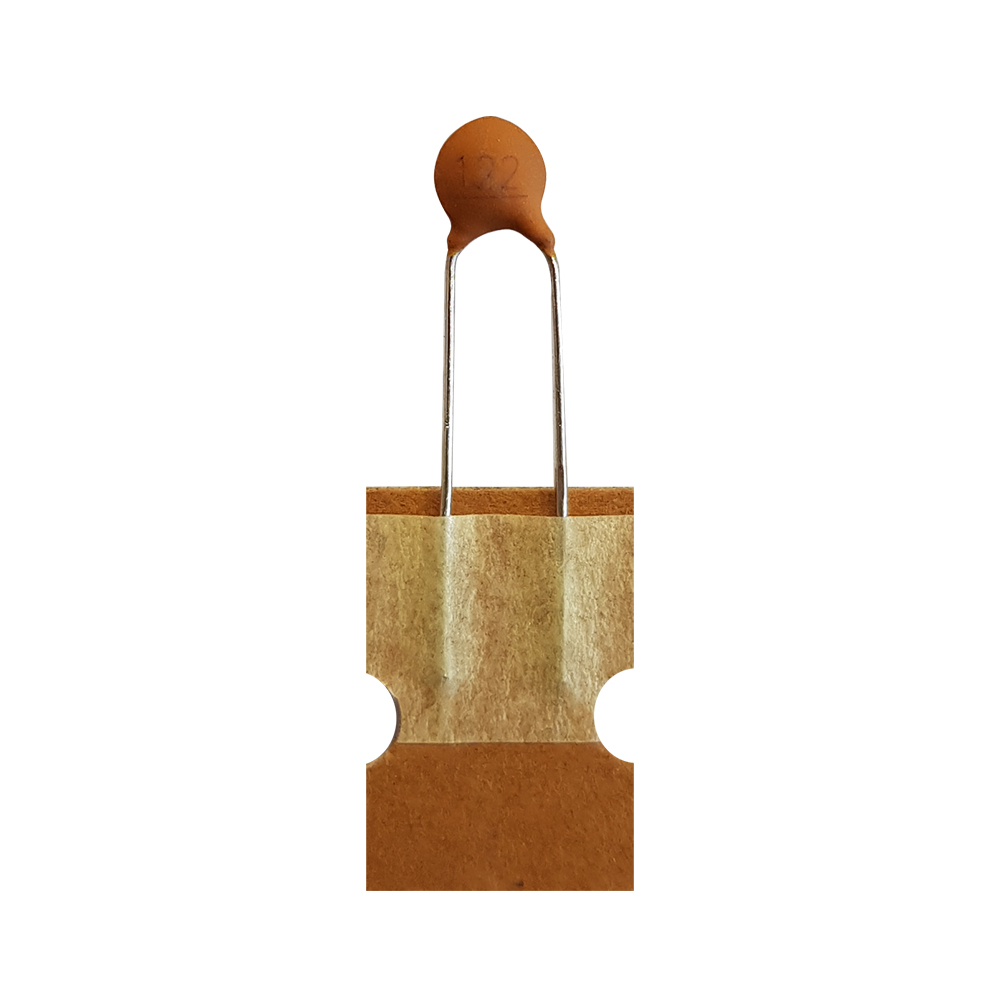

دو پایه شعاعی برای مونتاژ Through-Hole طراحی شده‌اند و قطب مثبت و منفی ندارند. فاصله پایه، قطر بدنه، ضخامت و ارتفاع دقیق در مرجع همین کالا اعلام نشده است؛ بنابراین از روی تصویر یا مدل نزدیک وارد مشخصات نشده‌اند. پیش از تولید تیراژی، نمونه واقعی باید با فوت‌پرینت برد و ارتفاع مجاز کنترل شود.

پایه‌ها را با فاصله از پوشش سرامیکی خم کنید تا تنش به محل آب‌بندی منتقل نشود. زمان تماس هویه کوتاه و کنترل‌شده باشد. بعد از لحیم‌کاری، ترک پوشش، لق‌شدن پایه، پل قلع و آلودگی سطح بررسی شوند.

📊 جدول مشخصات فنی

جدول فقط داده‌هایی را نگه می‌دارد که از بدنه و لیبل همین بسته قابل ردیابی‌اند. نبود عدد برای ابعاد یا محدوده دما آگاهانه است و مجوز استفاده از مقدار تقریبی یا داده مدل مجاور نیست.

📦 بسته مادر و اقلام همراه

اقلام همراه فقط یک جعبه مادر کامل ۲۰۰۰ عددی خازن مدل 122 است و برد، ابزار یا لوازم جانبی همراه آن نیست. QTY 2000 روی لیبل خط نخورده است؛ بنابراین بسته به‌عنوان واحد فروش دقیق پذیرفته شده است. پلکان‌های ۱۰۰ یا تعداد کمتر در سایت منبع صرفاً نرخ قیمت هستند و بسته فروش را ثابت نمی‌کنند.

هنگام تحویل، مدل 122، کد 122، ولتاژ 50V و QTY 2000 با سفارش تطبیق داده شوند. اگر لیبل خط خورده، بازنویسی‌شده یا با قطعات داخل کیسه ناسازگار بود، آن محموله باید پیش از ورود به موجودی قرنطینه شود.

🔬 کنترل ورودی پیشنهادی

چند نمونه از نقاط مختلف کیسه انتخاب و با LCR متر مناسب اندازه‌گیری شوند. قطعه باید خارج از مدار باشد و ظرفیت کابل یا فیکسچر جبران شود. نتیجه اندازه‌گیری کنار تصویر لیبل و شماره بچ نگهداری شود تا رهگیری اختلاف‌ها ساده‌تر باشد.

بازرسی ظاهری شامل خوانایی کد، سلامت پوشش، یکنواختی پایه‌ها و نبود ترک است. اختلاف جزئی رنگ به‌تنهایی هویت الکتریکی را ثابت یا رد نمی‌کند؛ مدل، چاپ بدنه، لیبل بسته و نتیجه اندازه‌گیری اهمیت بیشتری دارند.

🆚 مقایسه با گزینه‌های مشابه

برای مشاهده محصولات همین خانواده، دسته خازن عدسی را بررسی کنید. همچنین خازن عدسی 250pF مدل CSL251J1H06DS210 یک گزینه زنده مرتبط برای مقایسه ظرفیت، ولتاژ و کد بدنه است.

💰 قیمت و خرید خازن عدسی نواری هیتانو مدل HITANO 122 ظرفیت 1.2nF 50V بسته ۲۰۰۰ عددی

قیمت این صفحه 959,000 تومان و مربوط به یک بسته مادر کامل ۲۰۰۰ عددی است. مبلغ از پایین‌ترین نرخ معتبر دقیقاً متناظر با ۲۰۰۰ عدد، با حاشیه ۱۰ درصد و گردکردن رو به پایین تا مضرب هزار تومان محاسبه شده است.

در فرم خرید، تعداد و گارانتی هر دو متغیر هستند. تعداد به‌صورت پیش‌فرض روی بسته ۲۰۰۰ عددی و گارانتی روی «اصالت و سلامت فیزیکی» قرار می‌گیرد. پیش از خرید، مدل، ظرفیت، ولتاژ و تعداد با BOM پروژه تطبیق داده شوند.

❓ پرسش‌های متداول

آیا قیمت برای یک عدد است؟

خیر؛ مبلغ برای یک بسته مادر کامل ۲۰۰۰ عددی است.

آیا این خازن قطبیت دارد؟

خیر؛ قطعه سرامیکی و بدون قطبیت است.

آیا بسته کوچک‌تر قابل انتخاب است؟

خیر؛ فقط بسته مادر اثبات‌شده فعال می‌شود.

آیا ابعاد بدنه مشخص است؟

خیر؛ ابعاد دقیق از روی عکس حدس زده نشده و باید روی نمونه یا دیتاشیت همان مدل کنترل شود.

گارانتی چیست؟

گارانتی پیش‌فرض «اصالت و سلامت فیزیکی» است.
