دورسنج تماسی و غیرتماسی اچ تی آی مدل HTI HT-522 برای خواندن سرعت چرخش و چند کمیت مرتبط با حرکت طراحی شده است. وجود دو روش سنجش به کاربر اجازه می‌دهد روش متناسب با کاربرد را انتخاب کند. این دستگاه نمایشگر دیجیتال، کلید انتخاب حالت و حافظه داده دارد و در گروه ابزارهای اندازه‌گیری سرعت قرار می‌گیرد.

مشخصات فنی دورسنج HT-522

سنجش تماسی و غیرتماسی

در روش تماسی از اتصال مکانیکی مناسب برای انتقال حرکت به بخش سنجش استفاده می‌شود. در روش غیرتماسی، دستگاه از مسیر نوری و هدف مناسب برای خواندن دور بهره می‌گیرد. انتخاب این دو روش باید بر اساس وضعیت ماشین، امکان دسترسی و دستورالعمل آزمون انجام شود. وجود هر دو قابلیت به معنی قابل استفاده بودن هر روش در هر موقعیت نیست.

فاصله اعلامی سنجش غیرتماسی در دفترچه از 50 تا 600 میلی‌متر است. این فاصله به همان روش مربوط می‌شود و نباید برای حالت تماسی تفسیر شود. برای آماده‌سازی هدف و نصب سری، راهنمای دستگاه را دنبال کنید. آماده‌سازی و تغییر متعلقات باید در شرایط ایمن و پیش از شروع حرکت انجام شود؛ این صفحه جایگزین دستورالعمل کار با ماشین نیست.

بازه دورسنجی و کمیت‌های اندازه‌گیری

دفترچه رسمی برای حالت تماسی بازه 2 تا 20000 دور در دقیقه و برای حالت غیرتماسی بازه 2 تا 99999 دور در دقیقه را بیان می‌کند. این دو بازه جدا هستند و هنگام انتخاب ابزار باید روش مورد نیاز نیز مشخص باشد. صرف دیدن بالاترین عدد در مشخصات، برای نتیجه‌گیری درباره تمام حالت‌های دستگاه کافی نیست.

علاوه بر دور بر دقیقه، دفترچه به شمارش، فرکانس، سرعت سطحی و طول اشاره می‌کند. پیش از ثبت نتیجه، حالت و واحد انتخاب‌شده را بررسی کنید. عدد مربوط به سرعت سطحی را نباید با تعداد دور در دقیقه یکسان دانست. تغییر کمیت اندازه‌گیری ممکن است به روش استفاده و متعلقات مناسب آن حالت نیاز داشته باشد.

زمان نمونه‌برداری اعلامی 0.5 ثانیه برای سرعت‌های بیشتر از 120 دور در دقیقه است. شرط همراه این عدد اهمیت دارد و نباید از آن زمان ثابت برای همه سرعت‌ها برداشت کرد. در آزمون یک حرکت متغیر، زمان و شرایط قرائت را نیز ثبت کنید تا تفاوت عددها تنها به تفاوت ابزار نسبت داده نشود.

حافظه داده و نمایشگر دیجیتال

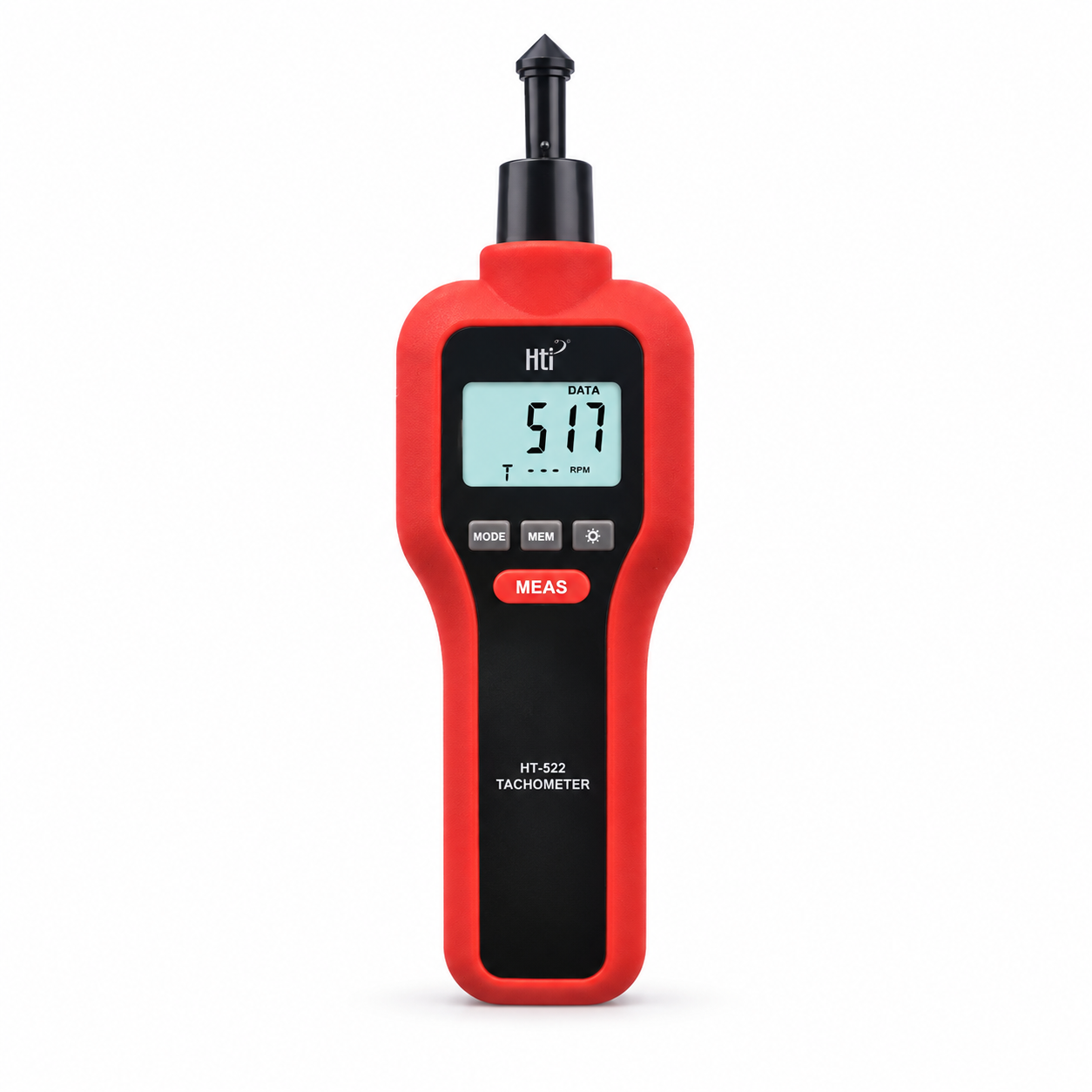

نمایشگر LCD پنج رقمی دستگاه نور پس‌زمینه دارد. کلیدهای MODE، MEM و MEAS در نمای جلوی محصول مشخص هستند. عدد 517 در تصویر محصول صرفاً نمونه‌ای از وضعیت نمایشگر است. نتیجه واقعی به حالت، هدف و شرایط سنجش مربوط می‌شود و از روی عکس فروشگاهی قابل تعیین نیست.

حافظه معرفی‌شده در دفترچه مجموعاً 30 داده را شامل می‌شود: 10 مقدار بیشینه، 10 مقدار کمینه و 10 مقدار لحظه‌ای. برای مشاهده و ثبت داده، ترتیب کار با کلیدها را از راهنمای همان مدل دنبال کنید. ذخیره کردن یک عدد بدون مشخص کردن حالت آزمون و واحد، برای مستندسازی کامل کافی نیست.

انتخاب ابزار و ثبت نتیجه‌ها

برای مقایسه چند قرائت، نام ماشین، روش سنجش، واحد و زمان اندازه‌گیری را کنار نتیجه بنویسید. اگر دور ماشین با بار یا تنظیمات آن تغییر می‌کند، شرایط کار را نیز مشخص کنید. چنین اطلاعاتی کمک می‌کند نتیجه‌ها در نوبت‌های بعدی قابل پیگیری باشند و تفاوت شرایط با تغییر واقعی عملکرد اشتباه نشود.

تغذیه HT-522 با باتری 9 ولت است و جریان مصرفی آن در دفترچه حدود 45 میلی‌آمپر ذکر شده است. دمای محیط کار از صفر تا 50 درجه سانتی‌گراد اعلام شده است. وضعیت باتری، خوانایی نمایشگر و سالم بودن بخش سنجش را پیش از استفاده بررسی کنید. برای نگهداری و تمیز کردن دستگاه، دستورالعمل سازنده را مبنا قرار دهید.

در انتخاب دورسنج، نوع حرکت و امکان اندازه‌گیری مناسب مهم‌تر از مقایسه تنها یک عدد هستند. بازه مورد نیاز، روش تماسی یا غیرتماسی و کمیت خروجی را پیش از خرید مشخص کنید. مشخصات این صفحه به مدل HT-522 مربوط است؛ قابلیت‌های دستگاه‌های دیگر یا نسخه‌های عرضه‌شده با نام تجاری متفاوت نباید بدون تطبیق به آن نسبت داده شوند.

پرسش‌های متداول

آیا هر دو روش بازه یکسان دارند؟

خیر؛ بازه‌های تماسی و غیرتماسی طبق دفترچه جداگانه درج شده‌اند.

آیا داده‌ها قابل ذخیره هستند؟

دفترچه حافظه 30 داده را با تقسیم‌بندی بیشینه، کمینه و لحظه‌ای معرفی می‌کند.

آیا زمان نمونه‌برداری برای همه سرعت‌ها ثابت است؟

عدد 0.5 ثانیه با شرط سرعت بیشتر از 120 دور در دقیقه بیان شده است.
