ماژول سنسور فشار و ارتفاع HW-291 برای پروژه‌های اندازه‌گیری فشار هوا و برآورد ارتفاع معرفی شده است. عنوان انگلیسی توصیفی این محصول HW-291 Pressure and Altitude Sensor Module است. عکس این صفحه همان نمونه برد آبی همراه پین‌هدرهای جداگانه را نشان می‌دهد. این محصول یک ماژول قابل اتصال به مدار کنترل است و نمایشگر یا سامانه ثبت مستقل در تصویر ندارد.

شناخت ماژول HW-291 و خانواده GY-63

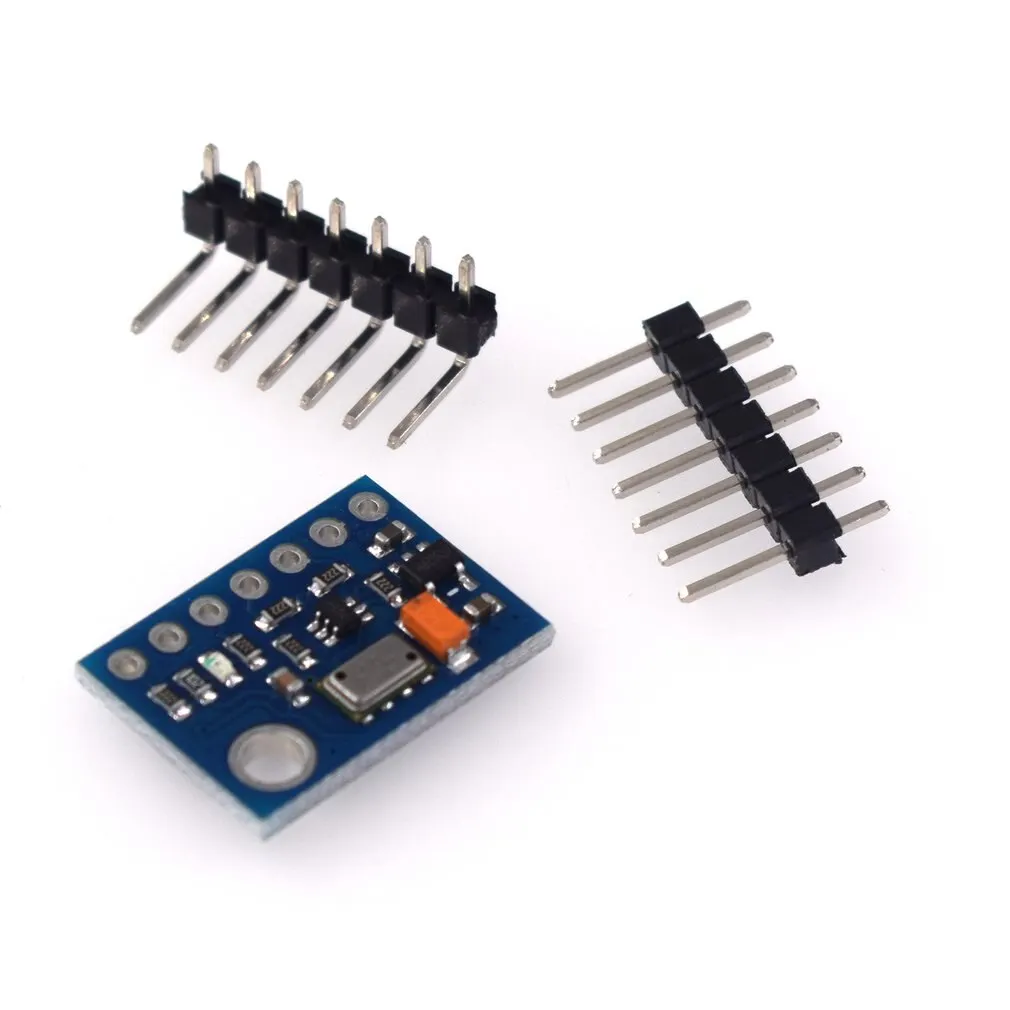

نام فروش این محصول در فهرست منبع HW-291 است. تصویر منطبقِ رو و پشت همین طرح برد، نشان GY-63 و ردیف هفت‌پایه را نمایش می‌دهد. این طرح در منابع محصول همراه نام سنسور MS5611 معرفی می‌شود. در عکس، قطعه سنسور با پوشش فلزی، قطعه نارنجی، مدارهای نصب سطحی و سوراخ نصب دیده می‌شوند. پین‌هدر صاف و زاویه‌دار در کنار برد قرار دارند و در تصویر به برد لحیم نشده‌اند.

برای انتخاب جایگزین، مدل فروش، چیدمان قطعات و ترتیب پایه‌ها را با نمونه قبلی مقایسه کنید. تنها آبی بودن برد یا داشتن پوشش فلزی روی سنسور، برای تشخیص یکسان بودن دو محصول کافی نیست. نام یک سنسور ممکن است روی چند طرح برد متفاوت استفاده شود و تغذیه یا آرایش اتصال آن طرح‌ها یکسان نباشد. به همین دلیل مشخصات تراشه را نباید بدون بررسی به همه بردهای مشابه تعمیم داد.

رابطه سنجش فشار با برآورد ارتفاع

سنسور فشار هوا، کمیت فشار را اندازه می‌گیرد. برای برآورد ارتفاع از این داده، نرم‌افزار باید از رابطه مناسب و فشار مرجع استفاده کند. تغییر فشار ناشی از شرایط هوا می‌تواند بر نتیجه ارتفاع اثر بگذارد؛ بنابراین خروجی چنین سامانه‌ای را نباید بدون مرجع‌گذاری، معادل ارتفاع مطلق و ثابت در همه شرایط دانست. این ماژول به‌تنهایی موقعیت جغرافیایی ارائه نمی‌کند و جای گیرنده موقعیت‌یابی نیست.

در پروژه‌ای که تغییر ارتفاع اهمیت دارد، شرایط مرجع و روش پردازش باید مشخص باشند. ثبت زمان، فشار و دمای مرتبط می‌تواند به تحلیل نتیجه کمک کند، اما وجود این ماژول به معنی آماده بودن نرم‌افزار ثبت و تحلیل نیست. الگوریتم و مدار کنترل باید متناسب با هدف پروژه انتخاب شوند و رفتار مجموعه در محیط واقعی بررسی شود.

مشخصات قابل شناسایی و مرز اطلاعات سنسور

سازنده سنسور MS5611، نوع فشار مطلق و مبدل ۲۴ بیتی را برای این خانواده معرفی می‌کند. در صفحه قطعه MS561101BA03-50، دقت فشار ±1.5mbar و تغذیه تراشه 1.8 تا 3.6 ولت ذکر شده است. این اعداد مربوط به خود قطعه‌اند؛ محدوده تغذیه کامل برد HW-291 یا دقت نهایی سامانه را بدون بررسی مدار و شرایط استفاده تعیین نمی‌کنند. همچنین تفکیک‌پذیری با دقت اندازه‌گیری یک مفهوم واحد نیست.

بررسی رابط و پایه‌ها پیش از اتصال

این خانواده سنسور در طرح‌های ارتباطی I²C و SPI استفاده می‌شود. انتخاب رابط و وضعیت پایه‌های تنظیم باید با طرح همان برد و برنامه مورد استفاده هماهنگ باشد. قبل از اتصال به میکروکنترلر، نقش هر پایه را بررسی کنید. پایه تغذیه و پایه‌های سیگنال الزاماً تحمل ولتاژ یکسان ندارند؛ وجود مدار جانبی روی برد، مجوز اعمال ولتاژ دلخواه به خطوط ارتباطی نیست.

برای نصب پین‌هدر، جهت خروج سیم‌ها و محل قرارگیری برد در پروژه را از پیش مشخص کنید. استفاده از هدر صاف یا زاویه‌دار باید با فضای نصب تناسب داشته باشد. لحیم‌کاری باید بدون اتصال ناخواسته میان پایه‌های مجاور انجام شود و پس از پایان، مسیرها بررسی شوند. کیفیت اتصال در پایداری ارتباط نقش دارد و خطای خواندن همیشه به معنی خرابی سنسور نیست.

نصب و شرایط محیطی

بخش حساس سنسور باید امکان ارتباط مناسب با هوای مورد اندازه‌گیری داشته باشد. پوشاندن ناحیه سنسور با چسب یا قرار دادن آن در محفظه بسته، می‌تواند شرایط اندازه‌گیری را تغییر دهد. در عین حال باید از ورود مایع، آلودگی و تماس مکانیکی با بخش حساس جلوگیری شود. این محصول در عکس بدون محفظه محافظ است و درجه ضدآب بودن برای آن تأیید نشده است.

محل نصب را با توجه به منابع گرما و شرایط جریان هوا انتخاب کنید. برای بررسی اولیه، داده‌ها را در وضعیت نسبتاً پایدار بخوانید و سپس تغییرات محیط را آزمایش کنید. اگر نتیجه غیرمنتظره است، تغذیه، ارتباط و تنظیمات نرم‌افزار را پیش از تعویض قطعه بررسی کنید. مقایسه با مرجع مناسب، برای ارزیابی کیفیت نتیجه مفیدتر از اتکا به یک عدد لحظه‌ای است.

انتخاب برای پروژه اندازه‌گیری

پیش از انتخاب، مشخص کنید به فشار مطلق نیاز دارید یا تنها تغییر ارتفاع برای شما مهم است. مدار کنترل، نرم‌افزار و روش تعیین مرجع باید با این نیاز هماهنگ باشند. اگر دقت مشخصی الزام پروژه است، عملکرد کل سامانه باید در شرایط مورد نظر ارزیابی شود. تعداد بیت مبدل به‌تنهایی دقت نهایی، پایداری بلندمدت یا کیفیت نصب را تضمین نمی‌کند.

پرسش‌های متداول

آیا ماژول ارتفاع را روی صفحه نمایش می‌دهد؟

خیر؛ این نمونه نمایشگر ندارد و به مدار کنترل و پردازش داده نیاز دارد.

آیا تغذیه تراشه همان تغذیه مجاز کل برد است؟

این دو باید جداگانه بررسی شوند؛ مدار جانبی و سطح مجاز پایه‌های سیگنال نیز اهمیت دارند.
