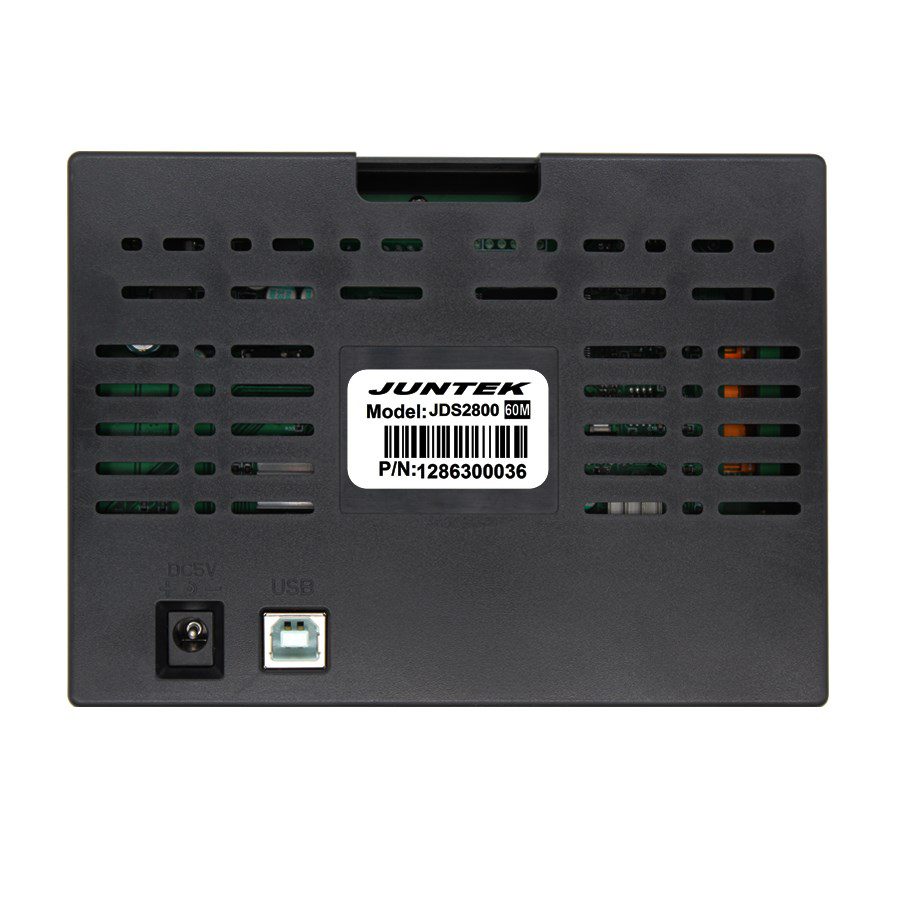

فانکشن ژنراتور دو کانال 60 مگاهرتز جانتک مدل JUNTEK JDS2800-60M برای تولید سیگنال آزمایش و بررسی عملکرد مدارهای الکترونیکی به کار می‌رود. دو خروجی مجزا در جلوی دستگاه و نمایشگر رنگی آن امکان تنظیم و مشاهده پارامترهای کانال‌ها را فراهم می‌کنند. این صفحه مربوط به نسخه 60M است که نوشته پشت دستگاه نیز آن را مشخص می‌کند.

مشخصات نسخه JDS2800-60M

انتخاب شکل موج متناسب با آزمایش

عدد فرکانس در نام یک فانکشن ژنراتور باید همراه نوع موج خوانده شود. سقف 60 مگاهرتز این مدل به خروجی سینوسی مربوط است. محدوده سایر موج‌ها متفاوت است و در جدول مشخصات جدا آمده است. برای انتخاب ابزار، ابتدا مشخص کنید مدار شما چه نوع تحریک و چه بازه‌ای نیاز دارد؛ مقایسه تنها یک عدد فرکانس ممکن است تصویر کاملی از کاربرد دستگاه ندهد.

موج سینوسی برای بسیاری از بررسی‌های پاسخ مدار استفاده می‌شود، در حالی که موج مربعی یا پالس برای نوع دیگری از آزمایش مناسب است. انتخاب شکل موج باید با هدف اندازه‌گیری هماهنگ باشد. تغییر فرکانس، دامنه و آفست می‌تواند نتیجه را تغییر دهد؛ بهتر است در هر مرحله تنها پارامتر مورد نظر را تغییر دهید و شرایط دیگر را ثبت کنید تا مقایسه نتیجه‌ها قابل اعتمادتر باشد.

تنظیم دو کانال خروجی

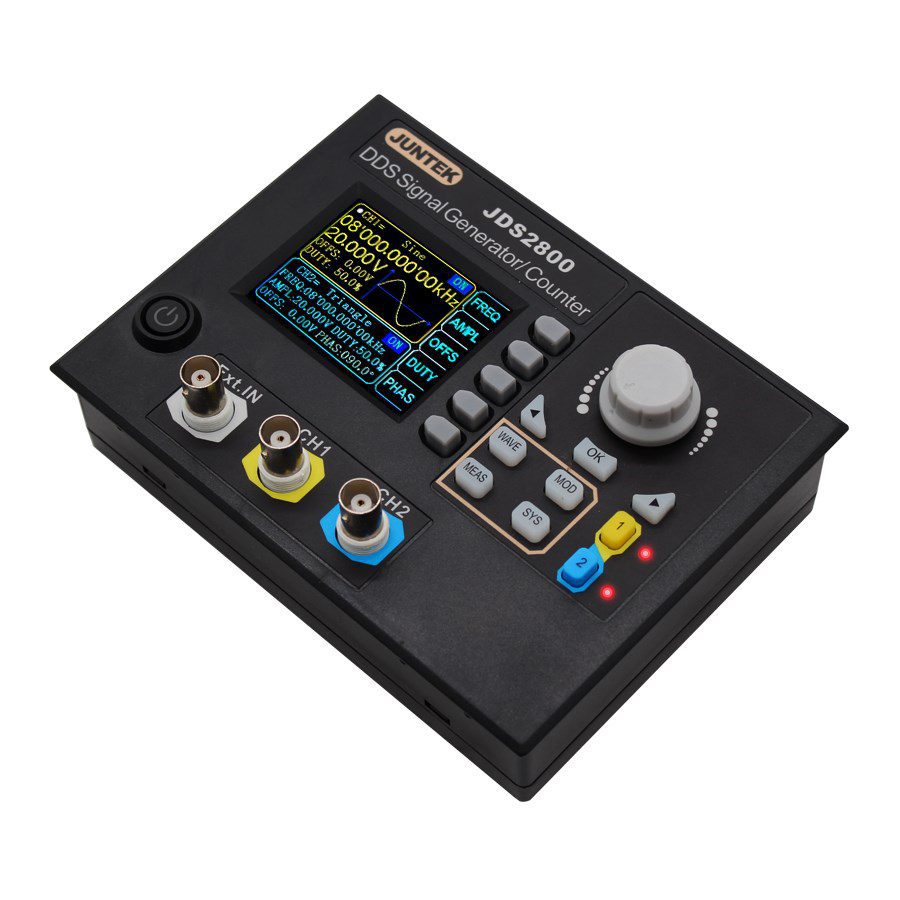

کانال‌های CH1 و CH2 روی پنل مشخص شده‌اند و کلیدهای رنگی به انتخاب آن‌ها کمک می‌کنند. هنگام کار، ابتدا کانالی را که قصد تنظیم آن دارید انتخاب کنید و سپس پارامترها را بررسی کنید. قبل از وصل کردن سیگنال به مدار، روشن یا خاموش بودن خروجی را کنترل کنید. نمایش یک مقدار روی صفحه به تنهایی به معنی مناسب بودن آن برای مدار متصل نیست.

در یک آزمایش دو کاناله، نام‌گذاری کابل‌ها و ثبت وظیفه هر خروجی مفید است. اگر یک کانال نقش سیگنال اصلی و دیگری نقش مرجع یا تحریک دوم را دارد، این رابطه را در یادداشت آزمایش بنویسید. اتصال اشتباه کابل‌ها می‌تواند تفسیر نتیجه را دشوار کند. در پایان هر مرحله نیز شرایط فعال هر دو خروجی را بررسی کنید، به‌ویژه اگر تنها یکی از آن‌ها را تغییر داده‌اید.

جاروب فرکانس و ورودی اندازه‌گیری

قابلیت جاروب برای تغییر فرکانس در یک بازه مشخص کاربرد دارد. نقطه شروع، پایان و شیوه حرکت در بازه باید با هدف آزمایش هماهنگ شوند. اگر پاسخ مدار در بخشی از بازه تغییر زیادی دارد، نتیجه را در همان ناحیه با تنظیم‌های دقیق‌تر بررسی کنید. مشاهده تغییر رفتار هنگام جاروب می‌تواند برای انتخاب نقاطی که نیاز به اندازه‌گیری جداگانه دارند مفید باشد.

ورودی Ext.IN برای وظایف اندازه‌گیری و شمارش در نظر گرفته شده و با دو خروجی تولید موج تفاوت دارد. پیش از اتصال یک سیگنال خارجی، نقش کانکتور و محدودیت‌های ورودی را در دفترچه بررسی کنید. عدد حداکثر فرکانس اندازه‌گیری را نباید به عنوان فرکانس قابل تولید در نظر گرفت. تولید سیگنال و اندازه‌گیری سیگنال دو کار متفاوت هستند و هر کدام مشخصات خود را دارند.

آماده‌سازی میز و ثبت تنظیم‌ها

برای شروع، دستگاه را روی سطح ثابت قرار دهید و مسیر کابل‌ها را طوری انتخاب کنید که کانکتورها تحت کشش نباشند. کانکتورهای ورودی و خروجی را بر اساس نوشته پنل تشخیص دهید. اگر از اسیلوسکوپ برای مشاهده سیگنال استفاده می‌کنید، تنظیم‌های ورودی آن و شرایط اتصال را نیز بررسی کنید. نتیجه اندازه‌گیری به مجموعه ابزار، کابل و مدار وابسته است و تنها با مقدار تنظیم‌شده روی مولد تعیین نمی‌شود.

حافظه تنظیمات برای بازگشت به یک وضعیت کاری مفید است. برای هر آزمایش یک نام یا شماره در دفتر ثبت خود در نظر بگیرید و ارتباط آن با موقعیت حافظه دستگاه را بنویسید. پیش از اجرای دوباره یک تنظیم ذخیره‌شده، کانال فعال، نوع موج و اتصال‌ها را کنترل کنید. ممکن است شرایط مدار نسبت به نوبت قبلی تغییر کرده باشد، حتی اگر تنظیم دستگاه همان باشد.

رابط USB امکان ارتباط با رایانه را فراهم می‌کند. در کاربرد رایانه‌ای، از نرم‌افزار و دستورهای سازگار با مدل استفاده کنید و ابتدا ارتباط را با یک تنظیم ساده بررسی کنید. پس از اطمینان از انتقال صحیح پارامترها، مراحل آزمایش را ادامه دهید. نگه داشتن نسخه تنظیمات و یادداشت نتیجه‌ها برای تکرار یک آزمون یا مقایسه چند مدار کمک‌کننده است.

پرسش‌های متداول

آیا این دستگاه اسیلوسکوپ است؟

خیر، وظیفه اصلی آن تولید سیگنال است. نمایشگر آن پارامترهای مولد را نشان می‌دهد و جای مشاهده شکل موج واقعی با اسیلوسکوپ را نمی‌گیرد.

آیا همه نسخه‌های JDS2800 فرکانس یکسان دارند؟

خیر، نسخه فرکانسی باید از نام کامل و برچسب دستگاه مشخص شود؛ کالای این صفحه نسخه 60M است.

مدل‌های مرتبط در بخش فانکشن ژنراتور عصرتولز قرار دارند. برای آشنایی عمومی با روش تولید سیگنال، مدخل Direct digital synthesis را ببینید. مشخصات این مدل با دفترچه JDS2800 تهیه‌شده توسط Hangzhou Junce تطبیق داده شده است.
