دیود یکسوساز سیلیکونی لیشن مدل LISION S3BB پکیج SMB دیود یکسوساز سیلیکونی عمومی نصب سطحی با جریان متوسط 3A، ولتاژ معکوس پیک تکرارشونده 100V و پکیج SMB / DO-214AA است. این محصول در عصرتولز فقط بهصورت حلقه کامل ۵۰۰ عددی فروخته میشود؛ بنابراین عدد قیمت صفحه مربوط به یک بسته مادر کامل است و فروش تکی یا بستههای کوچکتر برای این صفحه فعال نشده است.
نام انگلیسی کامل محصول: LISION S3BB 3A 100V SMB DO-214AA General-Purpose Surface-Mount Silicon Rectifier Diode, 500-Piece Reel.
هویت این کالا پیش از ساختهشدن نخستین پیشنویس از چند مسیر مستقل کنترل شده است. عنوان و نشانی صفحه دنیز مدل پایه S3BB و خانواده دیود عمومی SMB را نشان میدهند، جدول رسمی LISION ردیف جداگانه همین مدل را با ولتاژ 100V و جریان 3A ثبت کرده، مارکینگ بدنه «LS 78 S3B» با خانواده قطعه سازگار است و لیبل حلقه دقیقاً کد سفارش S3BB و تعداد 500 را نشان میدهد. به همین دلیل مدل پایه فنی و کد سفارش چاپشده روی بسته جدا نگه داشته شدهاند و اطلاعات مدل مجاور یا بستهای با تعداد دیگر وارد این صفحه نشده است.

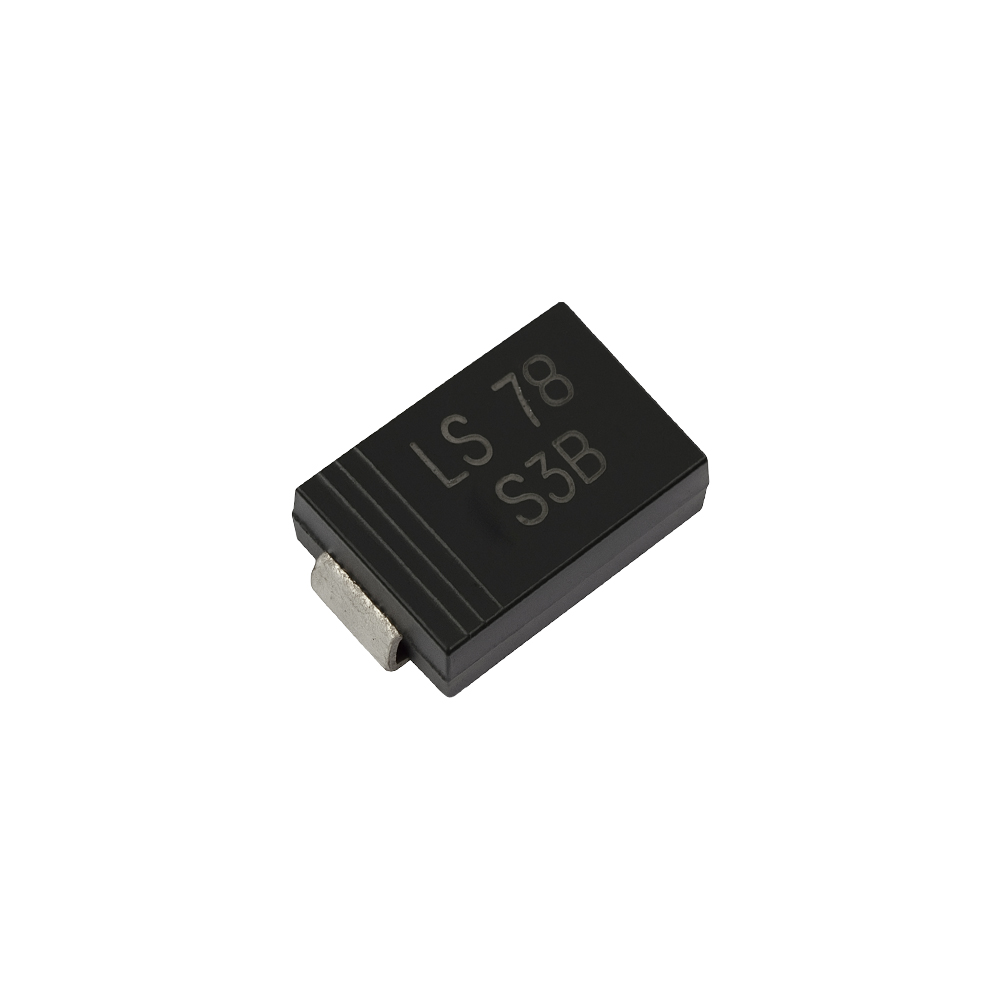

نمای کامل چند دیود LISION S3BB با مارکینگ بدنه روی زمینه سفید
⚡ عملکرد و کاربرد دیود LISION S3BB
S3BB در مسیر مستقیم جریان را عبور میدهد و در جهت معکوس تا محدوده مجاز جلوی عبور آن را میگیرد. این رفتار برای یکسوسازی خروجی ترانس، ورودی منابع تغذیه، مدارهای شارژ، حفاظت در برابر اتصال معکوس قطبها و مسیرهای هرزگرد کمسرعت کاربرد دارد. اصطلاح «یکسوساز عمومی» مهم است: جدول رسمی برای این خانواده زمان بازیابی معکوس اعلام نمیکند، پس این مدل نباید بدون بررسی شکل موج و فرکانس بهجای دیود سریع، اولترافست یا شاتکی استفاده شود.
حداکثر جریان متوسط 3A عددی مستقل از شرایط مدار نیست. سطح مس برد، دمای محیط، شکل موج، چرخه کاری، تهویه، تعداد قطعات مجاور و افت ولتاژ مستقیم همگی روی دمای پیوند اثر دارند. در طراحی پایدار باید ولتاژ و جریان کاری پایینتر از مرزهای نهایی انتخاب شوند و رفتار مدار در راهاندازی، بار کامل و بدترین دمای محیط آزمایش شود.
📊 جدول مشخصات فنی دقیق
نوع قطعه
دیود یکسوساز سیلیکونی عمومی نصب سطحی
سازنده
LISION Technology Inc
مدل پایه
S3BB
کد سفارش روی حلقه
S3BB
پکیج
SMB / DO-214AA، نصب سطحی
ولتاژ معکوس پیک تکرارشونده
100V
جریان یکسوشده متوسط حداکثر
3A
جریان هجومی پیک حداکثر
100A
افت ولتاژ مستقیم حداکثر
1.15V در IF=3A
جریان نشتی معکوس حداکثر
10µA در VR=100V
رده عملکرد
یکسوساز عمومی؛ زمان بازیابی معکوس در ردیف رسمی اعلام نشده است
قطبیت
نوار بدنه نشاندهنده سمت کاتد است
وضعیت اطلاعات ابعادی
ابعاد عددی در ردیف رسمی همین خانواده درج نشده و از سازنده دیگر منتقل نشده است
در جدول رسمی LISION، ولتاژ معکوس پیک تکرارشونده این مدل 100V ثبت شده است. این مقدار حد نهایی تکرارشونده است و به معنی مناسببودن کار دائمی دقیقاً روی همین مرز نیست. جهشهای القایی، نویز شبکه، پراکندگی قطعات و افزایش دما میتوانند تنش لحظهای را بیشتر کنند؛ بنابراین حاشیه طراحی و در صورت نیاز اسنابر یا قطعه حفاظتی مناسب باید در نظر گرفته شود.
جریان هجومی پیک حداکثر 100A با عنوان پارامتر هجومی در جدول رسمی آمده است. این عدد جریان دائمی نیست و نباید برای تعیین ظرفیت پیوسته مسیر استفاده شود. جریان شارژ اولیه خازن، تکرار پالس، دمای اولیه و امپدانس منبع بر تنش واقعی اثر دارند. افت ولتاژ مستقیم نیز حداکثر 1.15V در جریان آزمون 3A اعلام شده و برای برآورد اولیه تلفات مفید است، اما مقدار واقعی با دما و جریان تغییر میکند.
نمای روبهروی دیود LISION S3BB و محل نوار کاتد
🔥 نشتی معکوس و مدیریت حرارت
حداکثر جریان معکوس در ردیف رسمی همین مدل 10µA در ولتاژ آزمون 100V ثبت شده است. جریان نشتی معمولاً با افزایش دما بیشتر میشود؛ ازاینرو کنترل حرارت و انتخاب حاشیه ولتاژ در کاربردهای دائم ضروری است. عدد 10µA نباید بدون شرایط آزمون به همه دماها تعمیم داده شود و در کنترل ورودی نیز تجهیزات اندازهگیری باید توان اعمال ایمن ولتاژ موردنظر را داشته باشند.
توان تلفاتی دیود تابع شکل موج جریان و افت مستقیم است. برای تخمین اولیه میتوان حاصلضرب جریان لحظهای و افت همان نقطه را بررسی کرد، اما طراحی نهایی باید از میانگین زمانی توان و مسیر انتقال گرما از بدنه و پدها به برد استفاده کند. جدول رسمی دقیق همین خانواده مقدار مقاومت حرارتی، ظرفیت پیوندی یا بازه دمای پیوند را ارائه نمیکند؛ به همین دلیل هیچ عددی از سازنده دیگر یا مدل همسایه در این صفحه درج نشده است.
📏 پکیج SMB / DO-214AA و مشخصات ظاهری
این قطعه در پکیج نصب سطحی SMB با نام استاندارد DO-214AA عرضه میشود. بدنه مستطیلی مشکی، دو ترمینال فلزی در دو سر و نوار مشخصکننده کاتد دارد. تصاویر کامل جلو و پشت، شکل ترمینالها و نسبت کلی بدنه را نشان میدهند. پیش از جایگزینی در تولید باید فوتپرینت، فاصله پدها، ارتفاع مجاز و جهت کاتد با نمونه واقعی و کتابخانه PCB کنترل شود.
صفحه رسمی دقیق LISION برای این خانواده در همان ردیف مدل، ابعاد عددی طول، عرض و ارتفاع را نمایش نمیدهد. برای جلوگیری از انتقال اندازههای احتمالی یک سازنده دیگر، عدد حدسی در این صفحه ثبت نشده است. اگر کنترل مکانیکی برای خط مونتاژ حیاتی است، اندازهگیری نمونه ورودی یا دریافت نقشه بستهبندی همان کد سفارش S3BB باید پیش از تأیید BOM انجام شود.
نمای پشت پکیج SMB دیود LISION S3BB و دو ترمینال فلزی
🛠️ نکات مونتاژ و کنترل جهت
نوار روی بدنه سمت کاتد را مشخص میکند. جهت کاتد باید در شماتیک، فوتپرینت، سیلک برد، فایل Pick-and-Place و برنامه بازرسی نوری یکسان باشد. اشتباه در جهتگذاری میتواند مسیر یکسوسازی را معکوس کند، مانع روشنشدن مدار شود یا به اجزای حساس آسیب بزند.
در لحیمکاری ریفلو، پروفایل دما باید با نوع خمیر قلع، ضخامت برد، جرم حرارتی و دستورالعمل خط هماهنگ شود. حجم خمیر و اندازه پدهای دو طرف باید متعادل باشد تا قطعه هنگام ذوب قلع بلند یا کج نشود. پس از مونتاژ، خیسخوردگی ترمینالها، نبود پل قلع، همراستایی، سلامت بدنه، خوانایی مارکینگ و جهت نوار کاتد بررسی شوند.
📦 حلقه کامل ۵۰۰ عددی و اقلام همراه
اقلام همراه این کالا دقیقاً یک حلقه کامل ۵۰۰ عددی دیود LISION S3BB است و لوازم جانبی دیگری ندارد. تعداد فروش از پله تخفیف حدس زده نشده؛ تصویر حلقه همان محصول نام Lision Technology Inc، عبارت TYPE: S3BB و QTY: 500 را نشان میدهد. این شاهد بسته مستقل از صفحه مدل پایه است و به همین دلیل تنها همین تعداد بهعنوان تنوع قابل خرید تعریف میشود.
حلقه مادر ۵۰۰ عددی LISION S3BB با لیبل دقیق مدل و تعداد
هنگام تحویل، سلامت فلنج حلقه، پیوستگی نوار حامل، بستهبودن حفرهها، جهت یکنواخت قطعات و خوانایی لیبل بررسی شود. تصویر لیبل، شماره LOT و تاریخ دریافت بهتر است در سوابق انبار نگهداری شود تا ردیابی بچ تولید و تفکیک مدلهای ظاهراً مشابه امکانپذیر بماند.
🧪 آزمون نمونهای و کنترل ورودی
با مولتیمتر میتوان جهت هدایت و افت تقریبی چند نمونه را کنترل کرد، اما حالت تست دیود نمیتواند ولتاژ معکوس 100V، جریان متوسط 3A یا تحمل هجومی 100A را اثبات کند. آزمون پارامترهای حدی به منبع محدودشونده، تجهیزات ایمن و روش آزمون مشخص نیاز دارد. هر نتیجه باید همراه دما، جریان، ولتاژ و شماره بچ ثبت شود.
برای سفارشهای تولیدی، نمونهبرداری از ابتدا، میانه و انتهای حلقه به تشخیص اختلاط قطعات کمک میکند. مارکینگ بدنه، جهت کاتد، ظاهر پکیج، افت مستقیم و نشتی نمونهای باید با معیار پذیرش خط هماهنگ شوند. شباهت ظاهری قطعات SMB بهتنهایی هویت مدل را ثابت نمیکند و لیبل حلقه بخشی از کنترل ضروری است.
🆚 مقایسه با مدلهای همخانواده LISION
مدل پایه
ولتاژ معکوس پیک
جریان متوسط
پکیج
نکته انتخاب
S3AB
50V
3A
SMB / DO-214AA
عضو همخانواده با ولتاژ متفاوت
S3BB
100V
3A
SMB / DO-214AA
مدل پایه همین صفحه
S3DB
200V
3A
SMB / DO-214AA
عضو همخانواده با ولتاژ متفاوت
S3GB
400V
3A
SMB / DO-214AA
عضو همخانواده با ولتاژ متفاوت
S3JB
600V
3A
SMB / DO-214AA
عضو همخانواده با ولتاژ متفاوت
S3KB
800V
3A
SMB / DO-214AA
عضو همخانواده با ولتاژ متفاوت
S3MB
1000V
3A
SMB / DO-214AA
عضو همخانواده با ولتاژ متفاوت
اعضای جدول از نظر جریان اسمی و خانواده بسته شبیهاند، اما ولتاژ و مارکینگ متفاوت دارند و جایگزین خودکار یکدیگر نیستند. حتی انتخاب عضو با ولتاژ بالاتر باید پس از بررسی افت مستقیم، نشتی، دسترسپذیری، کد سفارش و رفتار واقعی مدار انجام شود. دیود شاتکی یا بازیابی سریع نیز فقط بهدلیل جریان مشابه جایگزین مستقیم این یکسوساز عمومی نیست.
قیمت دیود یکسوساز سیلیکونی لیشن مدل LISION S3BB پکیج SMB از پایینترین نرخ تأییدشده دنیز برای همین حلقه کامل، یعنی 1,950 تومان بهازای هر قطعه محاسبه شده است. حاصل پایه بسته 975,000 تومان است؛ پس از اعمال 10 درصد حاشیه فروش و گردکردن رو به پایین تا مضرب ۱۰۰۰ تومان، قیمت نهایی حلقه 1,072,000 تومان میشود. عدد سبد خرید تعداد حلقهها را مشخص میکند؛ سفارش یک واحد یعنی یک حلقه کامل 500 عددی.
پیش از خرید، مدل پایه S3BB، کد حلقه S3BB، ولتاژ 100V، جریان 3A، پکیج SMB و تعداد 500 را با BOM و ظرفیت خط مونتاژ تطبیق دهید. گارانتی اصالت و سلامت فیزیکی در کنار تعداد بهصورت ویژگی متغیر قابل مشاهده است و همان گزینه موجود سایت بهعنوان مقدار پیشفرض استفاده میشود.
❓ سوالات متداول
آیا این محصول بهصورت تکی فروخته میشود؟
خیر. این صفحه فقط برای یک حلقه مادر کامل 500 عددی تعریف شده است.
تفاوت S3BB و S3BB چیست؟
S3BB مدل پایه جدول فنی و S3BB کد دقیق چاپشده روی حلقه همین بسته است. هر دو در هویت صفحه حفظ شدهاند.
آیا این دیود برای سوئیچینگ سریع مناسب است؟
زمان بازیابی معکوس در ردیف رسمی این خانواده اعلام نشده است؛ بنابراین برای کاربرد سریع باید دیودی با مشخصه بازیابی صریح انتخاب شود.
نوار روی بدنه چه چیزی را نشان میدهد؟
نوار بدنه سمت کاتد را مشخص میکند و جهت آن باید با نقشه برد تطبیق داده شود.
آیا مدلهای دیگر S3B جایگزین مستقیم هستند؟
خیر. ولتاژ، کد سفارش، مارکینگ و شرایط مدار باید برای همان مدل کنترل شوند.
قیمت صفحه برای چند قطعه است؟
قیمت برای یک حلقه کامل 500 عددی است، نه یک قطعه.
