ماژول آمپلی فایر استریو MAX98306 کلاس D توان ۲×۳.۷ وات
ماژول آمپلی فایر استریو MAX98306 کلاس D توان ۲×۳.۷ وات یک برد تقویتکننده صوتی دوکاناله برای پروژههای قابلحمل، اسپیکرهای کوچک و سامانههای صوتی کمولتاژ است. نام انگلیسی کامل این محصول MAX98306 Stereo 3.7W per Channel Class-D Audio Amplifier Breakout Module, 2.7–5.5VDC, 3Ω to 8Ω Speaker Output است. این برد با تغذیه تکمنبع کار میکند و در ۵ ولت میتواند برای هر کانال تا ۳٫۷ وات روی بار ۳ اهم در شرایط مرجع دیتاشیت تولید کند.
عبارت MAX98306 Stereo Amplifier روی این صفحه به نسخه استریوی دارای ورودیهای تفاضلی L+، L−، R+ و R−، خروجیهای BTL و پین انتخاب گین اشاره دارد. این مدل را نباید با MAX98357A تککاناله دارای ورودی دیجیتال I2S یا ماژولهای PAM8403 اشتباه گرفت. تصاویر همین کالا یک برد بنفشِ بدون ترمینال و هدر لحیمشده را نشان میدهند؛ بنابراین اقلامی که در عکس دیده نمیشوند جزو بسته فرض نشدهاند. در ادامه، مشخصات و محدودیتهای MAX98306 Stereo Amplifier دقیقاً بر مبنای همین نسخه توضیح داده شده است.
⚡ توان خروجی و امپدانس بلندگو
توان نامی ۳٫۷ وات برای هر کانال در تغذیه ۵ ولت، بار ۳ اهم و اعوجاج هارمونیکی کل ۱۰ درصد اندازهگیری میشود. در بار ۸ اهم و همان تغذیه، توان مرجع هر کانال حدود ۱٫۷ وات است. توان واقعی به ولتاژ تغذیه، امپدانس و حساسیت بلندگو، سطح سیگنال ورودی، تهویه و اعوجاج قابلقبول بستگی دارد؛ بنابراین عدد ۲×۳٫۷ وات را نباید توان پیوسته بدون قید در هر شرایطی دانست.
خروجی هر کانال بهصورت پل یا BTL است و هیچیک از پایههای خروجی بلندگو زمین نیست. بلندگوی چپ باید فقط بین LOUT+ و LOUT− و بلندگوی راست فقط بین ROUT+ و ROUT− متصل شود. اتصال یکی از خروجیها به GND، مشترککردن منفی دو بلندگو یا استفاده از ورودی آمپلیفایر دیگری که زمین مشترک میخواهد میتواند به مدار آسیب بزند.
🔋 تغذیه، بازده و مصرف
آیسی MAX98306 با تغذیه ۲٫۶ تا ۵٫۵ ولت کار میکند و راهنمای برد محدوده عملی ۲٫۷ تا ۵٫۵ ولت را پیشنهاد میدهد. برای دستیابی به بیشترین توان، منبع ۵ ولت پایدار با توانایی تأمین جریان لحظهای مناسب انتخاب شود. افت کابل USB، سیم نازک یا منبع کمجریان باعث افت توان، اعوجاج و قطعووصل صدا میشود.
ساختار کلاس D بازده بالایی دارد و در توان بالاتر از یک وات روی بلندگوی ۸ اهم میتواند به بیش از ۹۰ درصد برسد. مصرف بیباری آیسی در شرایط مرجع حدود ۲ میلیآمپر و جریان حالت خاموش حدود ۱۰ میکروآمپر است. پین SDWN برای خاموشکردن تقویتکننده و کاهش مصرف در پروژههای باتریخور در دسترس قرار گرفته است.
🎚️ ورودی صوت و تنظیم گین
برد ورودی استریوی آنالوگ تفاضلی دارد. برای منبع تکسر، خروجی صوت چپ به L+، خروجی راست به R+ و زمین صوت به L− و R− متصل میشود. خازنهای کوپل ورودی روی برد مؤلفه DC سیگنال را حذف میکنند. مسیرهای ورودی باید کوتاه، دور از خروجیهای سوئیچینگ و در صورت امکان زوج تابیده یا شیلددار باشند تا هوم و نویز کاهش یابد.

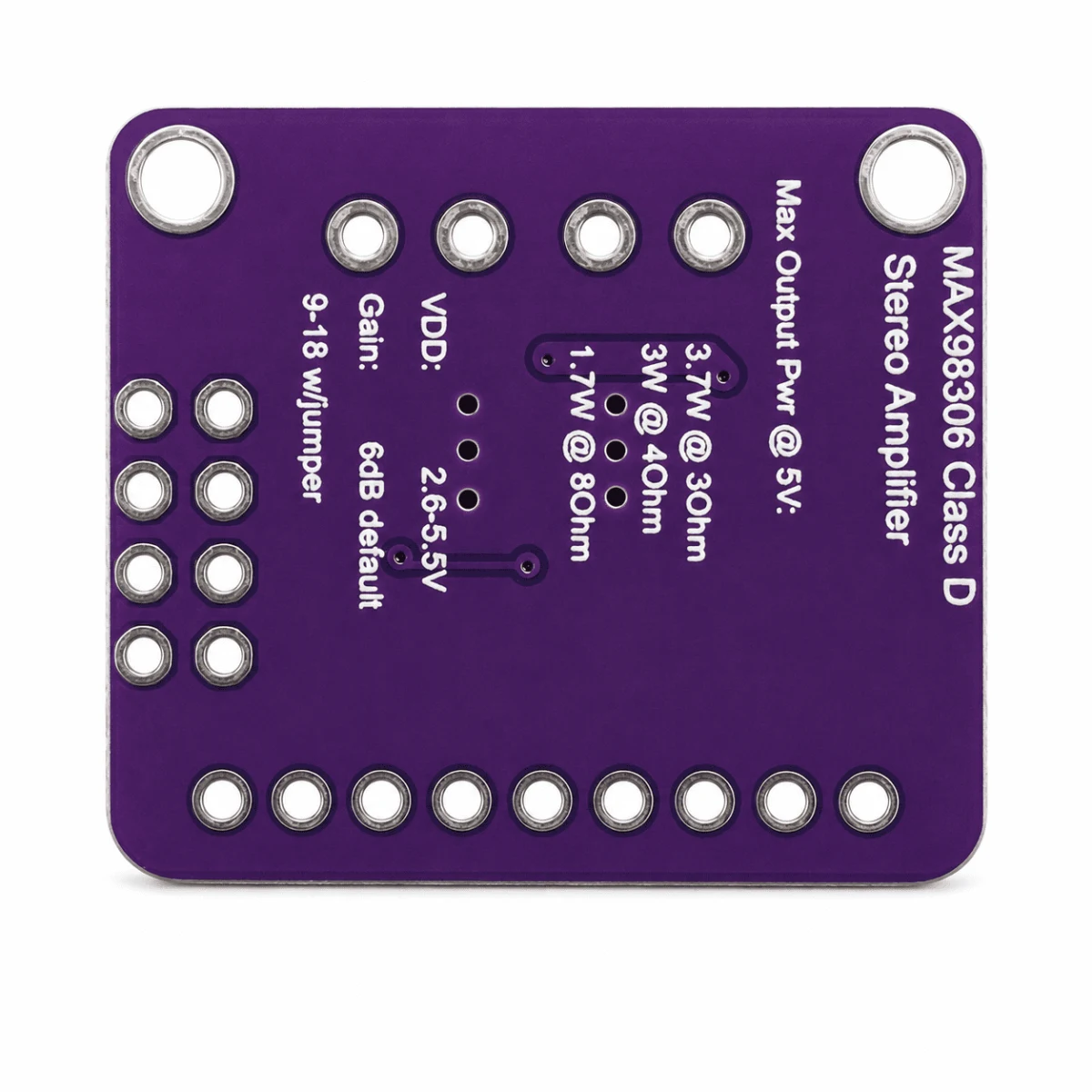

گین با پینهای G و G’ و جامپر هشتپین انتخاب میشود. نسخه موجود روی پشت برد چهار موقعیت ۹، ۱۲، ۱۵ و ۱۸ دسیبل را نشان میدهد و ۶ دسیبل حالت پیشفرض است. برای خروجیهای قوی مثل پخشکننده، گین کمتر از کلیپشدن جلوگیری میکند؛ برای سیگنال ضعیفتر میتوان گین بالاتر را انتخاب کرد. افزایش گین، نویز ورودی را نیز تقویت میکند و جایگزین کنترل ولوم نیست.
⚙️ جدول مشخصات فنی MAX98306 Stereo Amplifier
| مدل آیسی |
MAX98306 |
| نوع تقویتکننده |
کلاس D استریو، دو کانال BTL |
| تغذیه |
۲٫۶ تا ۵٫۵ ولت DC؛ محدوده پیشنهادی برد ۲٫۷ تا ۵٫۵ ولت |
| توان روی ۳ اهم |
۳٫۷ وات برای هر کانال در ۵ ولت و THD+N برابر ۱۰٪ |
| توان روی ۸ اهم |
۱٫۷ وات برای هر کانال در ۵ ولت و THD+N برابر ۱۰٪ |
| امپدانس بلندگوی پیشنهادی |
۳ تا ۸ اهم |
| ورودی صوت |
آنالوگ تفاضلی یا تکسر، کانال چپ و راست |
| گین |
۶، ۹، ۱۲، ۱۵ یا ۱۸ دسیبل |
| PSRR مرجع |
۸۳ دسیبل در ۲۱۷ هرتز |
| بازده مرجع |
بیش از ۹۰٪ روی ۸ اهم و توان بالاتر از ۱ وات |
| مصرف بیباری |
حدود ۲ میلیآمپر در شرایط مرجع |
| جریان خاموش |
حدود ۱۰ میکروآمپر |
| حفاظت |
حرارتی، اتصال کوتاه و اضافهجریان |
| فیلتر خروجی |
فیلترلس با مدولاسیون طیف گسترده |
| طول کابل بلندگو بدون فیلتر |
حداکثر مرجع ۳۰ سانتیمتر برای رعایت بهتر EMI |
| ابعاد سطح برد |
حدود ۲۸٫۱ × ۲۴٫۰ میلیمتر؛ ارتفاع نهایی وابسته به هدر و ترمینال نصبشده |
📐 مشخصات ظاهری و پایهها

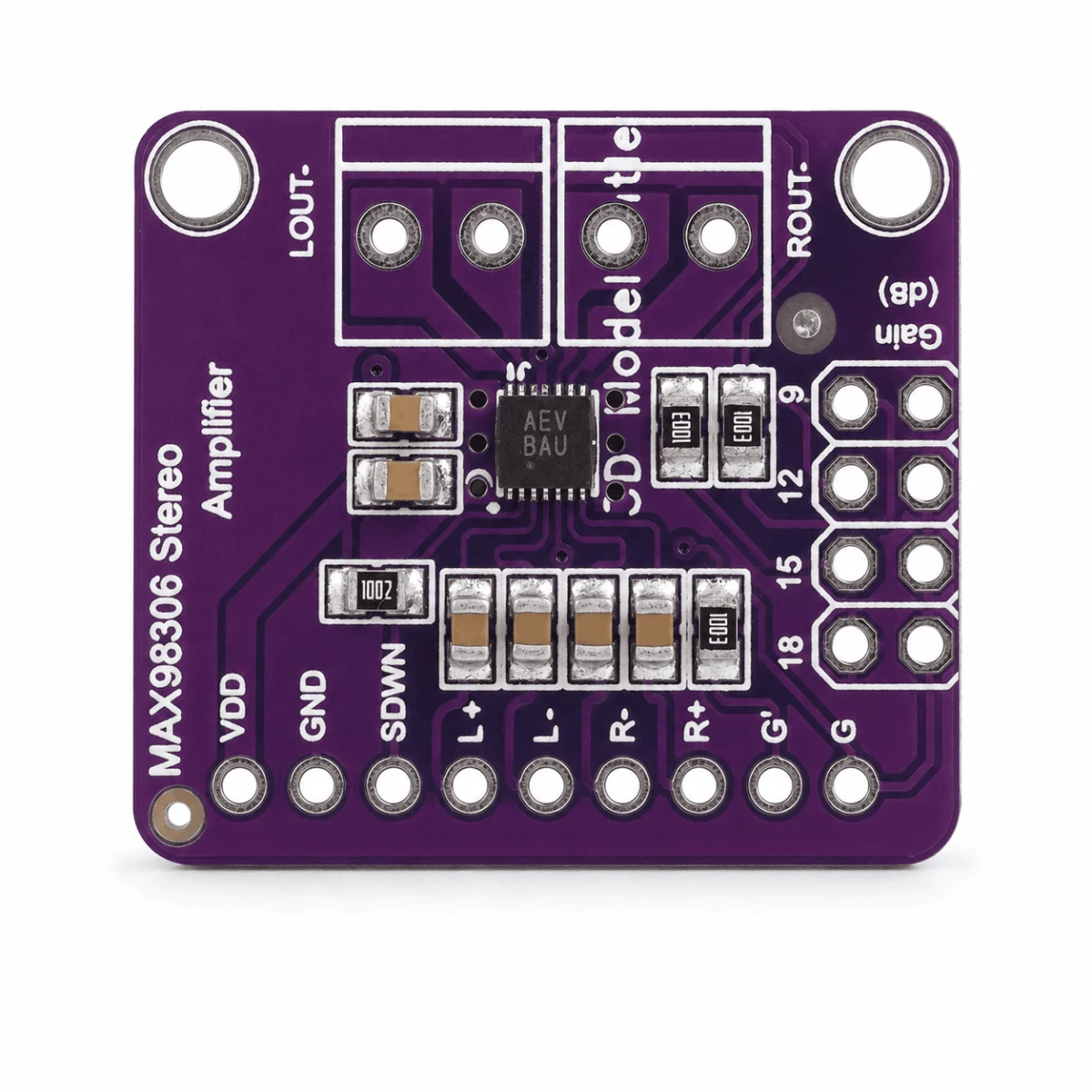

برد بنفش و تقریباً مربعی است و دو سوراخ نصب بزرگ در گوشههای بخش خروجی دارد. پایههای VDD، GND، SDWN، L+، L−، R−، R+، G’ و G در لبه پایین قرار گرفتهاند. جای ترمینالهای LOUT و ROUT در لبه مقابل دیده میشود و جامپر انتخاب گین در سمت راست برد قرار دارد. سطح برد حدود ۲۸٫۱ در ۲۴ میلیمتر است؛ ضخامت و ارتفاع نصب به نوع پینهدر یا ترمینالی که کاربر لحیم میکند بستگی دارد.
🔌 راهنمای اتصال ایمن
برای راهاندازی MAX98306 Stereo Amplifier ابتدا منبع تغذیه و بلندگوها را با شرایط زیر تطبیق دهید؛ اشتباه در اتصال خروجی پل میتواند به برد یا تجهیزات صوتی متصل آسیب بزند.
- پیش از سیمکشی، منبع تغذیه را خاموش کنید.
- VDD را به ۲٫۷ تا ۵٫۵ ولت و GND را به زمین منبع متصل کنید.
- سیگنال چپ و راست را به ورودیهای متناظر وصل کنید و برای ورودی تکسر، منفی ورودیها را به زمین صوت بدهید.
- هر بلندگو را مستقل بین مثبت و منفی خروجی همان کانال ببندید؛ خروجیها را به زمین متصل نکنید.
- در راهاندازی اولیه از گین ۶ یا ۹ دسیبل و ولوم پایین شروع کنید.
- اگر کابل بلندگو از حدود ۳۰ سانتیمتر بلندتر است، مسائل EMI و فیلتر خروجی را در طراحی بررسی کنید.
📦 اقلام همراه محصول
- برد تقویتکننده: یک عدد ماژول MAX98306 استریو مطابق تصاویر
- ترمینال، پینهدر و جامپر: فقط در صورت مشاهده در بسته ارسالی؛ تصاویر نسخه حاضر برد بدون متعلقات لحیمشده را نشان میدهند
- بلندگو، سیم، منبع تغذیه و کنترل ولوم: همراه محصول نیست
📊 مقایسه با ماژولهای مشابه
| مدل |
ورودی |
کانال |
توان شاخص |
کاربرد مناسب |
| MAX98306 Stereo Amplifier |
آنالوگ تفاضلی/تکسر |
استریو |
۲×۳٫۷ وات روی ۳ اهم |
پروژه صوتی استریو با گین قابل انتخاب |
| PAM8403 |
آنالوگ |
استریو |
معمولاً ۲×۳ وات روی ۴ اهم |
تقویت ساده و اقتصادی ۵ ولت |
| MAX98357A |
دیجیتال I2S |
مونو |
وابسته به برد و بار |
اتصال مستقیم به میکروکنترلر دارای I2S |
اگر منبع صوت خروجی آنالوگ است و دو کانال مستقل لازم دارید، MAX98306 Stereo Amplifier انتخاب منطقیتری از MAX98357A است. اگر گین قابل انتخاب، حفاظتهای مجتمع و توان ۳٫۷ وات روی بار ۳ اهم اهمیت ندارد، PAM8403 میتواند گزینه اقتصادیتری باشد. برای ساخت یک پخشکننده مستقل نیز میتوانید این برد را در کنار ماژول پخشکننده MP3 بلوتوثی مدل 747D بررسی کنید؛ سازگاری سطح خروجی و تغذیه باید در طراحی نهایی کنترل شود.
🛒 قیمت و خرید ماژول آمپلی فایر استریو MAX98306 کلاس D توان ۲×۳.۷ وات
برای خرید ماژول آمپلی فایر استریو MAX98306 کلاس D توان ۲×۳.۷ وات در عصرتولز، ابتدا ولتاژ منبع، امپدانس بلندگو، نوع ورودی صوت و نیاز به استریو را با مشخصات صفحه تطبیق دهید. قیمت نمایشدادهشده مربوط به خود برد مطابق تصاویر است. پیش از اتصال نهایی، خروجی BTL و ممنوعبودن اتصال منفی بلندگوها به زمین را دوباره بررسی کنید. هنگام انتخاب MAX98306 Stereo Amplifier میتوانید سیم جامپر نری به مادگی را نیز برای سیمکشی آزمایشی بخش ورودی در نظر بگیرید؛ اتصال خروجی بلندگو باید با سیم مناسب توان انجام شود.
❓ پرسشهای متداول
آیا این ماژول با ۳٫۳ ولت کار میکند؟
بله، ۳٫۳ ولت داخل محدوده کاری است؛ اما توان خروجی کمتر از حالت تغذیه ۵ ولت خواهد بود.
آیا میتوان منفی دو بلندگو را مشترک کرد؟
خیر. خروجیها BTL هستند و هر بلندگو باید فقط بین دو خروجی کانال خودش متصل شود.
آیا برد ورودی I2S دارد؟
خیر. MAX98306 Stereo Amplifier ورودی آنالوگ دارد. برای I2S باید سراغ ماژولی مانند MAX98357A رفت.
گین پیشفرض چند دسیبل است؟
با بازبودن انتخابگر گین، مقدار پیشفرض ۶ دسیبل است. موقعیتهای ۹، ۱۲، ۱۵ و ۱۸ دسیبل روی پشت برد مشخص شدهاند.
آیا ترمینال و هدر همراه کالا است؟
تصاویر نسخه حاضر برد بدون ترمینال و هدر لحیمشده را نشان میدهند؛ بنابراین تنها اقلامی قطعیاند که هنگام تحویل در بسته وجود داشته باشند.
چرا در ولوم بالا صدا خراب میشود؟
کلیپشدن ورودی، افت تغذیه، امپدانس نامناسب بلندگو یا انتخاب گین زیاد میتواند اعوجاج ایجاد کند. با منبع ۵ ولت قوی، سیم کوتاه و گین پایینتر آزمایش کنید.
✅ مشخصات کوتاه و کامل
- مدل: MAX98306
- نوع: آمپلیفایر صوتی استریو کلاس D
- تعداد کانال: دو کانال BTL
- توان حداکثر مرجع: ۲×۳٫۷ وات روی ۳ اهم در ۵ ولت و THD+N ده درصد
- توان روی ۸ اهم: ۲×۱٫۷ وات در ۵ ولت و THD+N ده درصد
- ولتاژ تغذیه: ۲٫۶ تا ۵٫۵ ولت DC
- نوع ورودی: آنالوگ تفاضلی یا تکسر
- گین قابل انتخاب: ۶، ۹، ۱۲، ۱۵ و ۱۸ دسیبل
- حفاظتها: حرارتی، اضافهجریان و اتصال کوتاه
- ابعاد برد: حدود ۲۸٫۱ × ۲۴٫۰ میلیمتر
- اقلام قطعی: یک عدد برد مطابق تصاویر
