ماژول گیرنده صوتی بلوتوث کوالکام QCC5125 مدل HY1002
ماژول گیرنده صوتی بلوتوث کوالکام QCC5125 مدل HY1002 یک برد گیرنده استریوی بیسیم برای پروژههای صوتی، آمپلیفایرهای سفارشی، اسپیکرهای اکتیو و سامانههای پخش دیجیتال است. نام انگلیسی کامل این محصول QCC5125 Bluetooth 5.1 Stereo Audio Receiver Module HY1002 with Differential Analog, I2S and SPDIF Outputs, 3.6–5.5V DC است. این برد از تراشه کممصرف Qualcomm QCC5125 استفاده میکند و علاوه بر خروجی آنالوگ تفاضلی، پایههای صوت دیجیتال I2S و SPDIF را در اختیار طراح قرار میدهد.
عبارت QCC5125 Bluetooth Audio Module در این صفحه دقیقاً به برد سبز HY1002 موجود در تصاویر، با ماژول آبی QCC5125، آنتن چاپی، کانکتور آنتن خارجی و ردیف سوراخهای اتصال اشاره دارد. این محصول آمپلیفایر قدرت نیست و خروجی آن برای راهاندازی مستقیم بلندگوی توانبالا طراحی نشده است؛ خروجی صوت باید به ورودی یک آمپلیفایر، DAC یا پردازنده صوت سازگار متصل شود.
🎧 کیفیت صوت و قابلیتهای تراشه QCC5125
QCC5125 یک سامانه روی تراشه صوتی Bluetooth 5.1 است که برای گیرندههای صوتی کممصرف، هدستها و اسپیکرهای بیسیم طراحی شده است. این تراشه یک پردازنده ۳۲ بیتی و DSP صوتی Qualcomm Kalimba با فرکانس تا ۱۲۰ مگاهرتز دارد. در سطح تراشه، فناوریهای aptX، aptX HD و aptX Adaptive پشتیبانی میشوند؛ اما فعالبودن هر کدک در محصول نهایی به فریمور نصبشده و مجوز نرمافزاری سازنده برد وابسته است.
به همین دلیل، هنگام خرید QCC5125 Bluetooth Audio Module نباید صرفاً از روی نام تراشه، فعالبودن LDAC، aptX Low Latency، aptX Adaptive یا همه پروفایلهای مکالمه را قطعی فرض کرد. برد HY1002 در بازار با فریمورهای متفاوت عرضه میشود. ویژگیهایی که روی خود برد قابل تأیید هستند شامل خروجی آنالوگ تفاضلی، رابط I2S با سطح منطقی ۳٫۳ ولت، خروجی SPDIF، پایههای USB، ورودی میکروفن و پایههای کنترل کلیدها است.
🔌 خروجیهای آنالوگ، I2S و SPDIF
خروجی آنالوگ از پایههای LP و LN برای کانال چپ و RP و RN برای کانال راست در دسترس است. این خروجیها تفاضلی هستند؛ بنابراین اتصال آنها به ورودی تکسر باید با توجه به ساختار ورودی آمپلیفایر یا مدار تبدیل انجام شود. اتصال مستقیم پایه منفی هر کانال به زمین بدون بررسی شماتیک میتواند نویز، اعوجاج یا عملکرد نادرست ایجاد کند.
رابط I2S شامل پایههای BCK، LRCK، DATA و MCLK است و نوشته پشت برد سطح منطقی ۳٫۳ ولت را مشخص میکند. این رابط برای اتصال به DAC، DSP یا پردازنده صوت دیجیتال سازگار کاربرد دارد. پایه P20 برای خروجی SPDIF مشخص شده است. فرمت، نرخ نمونهبرداری، نقش master یا slave و امکان استفاده همزمان از خروجیها به تنظیمات فریمور بستگی دارد و باید پیش از طراحی نهایی آزمایش شود.
⚡ تغذیه و اتصال USB
روی پشت برد محدوده تغذیه VCC و GND برابر ۳٫۶ تا ۵٫۵ ولت DC درج شده است. یک منبع ۵ ولت تمیز و رگولهشده برای بیشتر پروژهها انتخاب مناسبی است. ریپل، نویز سوئیچینگ و حلقه زمین میتواند مستقیماً روی کیفیت خروجی آنالوگ اثر بگذارد؛ بنابراین خازن بایپس نزدیک برد، مسیر زمین مناسب و جداسازی تغذیه دیجیتال از طبقه قدرت توصیه میشود.
پایههای VBUS، DP و DN برای اتصال USB روی برد بیرون آورده شدهاند. وجود این پایهها به معنی تضمین همه قابلیتهای USB نیست؛ شناسایی بهعنوان کارت صدای USB، پروگرامر یا رابط تنظیمات به نسخه فریمور و پیکربندی QCC5125 Bluetooth Audio Module وابسته است. برای جلوگیری از آسیب، VBUS و VCC را بدون شناخت مسیر تغذیه برد همزمان به دو منبع جداگانه متصل نکنید.
🎛️ کلیدها، نشانگرها و میکروفن
پایههای VOL+، VOL−، PLAY، N/V+ و P/V− در کنار KCOM برای اتصال کلیدهای کنترلی در نظر گرفته شدهاند. بسته به فریمور، کلیدها میتوانند افزایش و کاهش صدا، پخش و توقف، ترک بعدی و قبلی، ورود به pairing یا کنترل تماس را انجام دهند. LED0 و LED1 برای نمایش وضعیت اتصال و DCOM بهعنوان مشترک بخش نشانگر مشخص شده است. برد یک کلید MODE نیز روی نمای اصلی دارد.
پایههای MIC+ و MIC− ورودی میکروفن را فراهم میکنند و پایه MUTE برای کنترل بیصداشدن طبقه صوتی خارجی کاربرد دارد. کیفیت مکالمه، حذف پژواک و عملکرد cVc به میکروفن، چیدمان مکانیکی، فریمور و تنظیم DSP وابسته است. بنابراین این برد را بدون آزمون آکوستیکی، جایگزین آماده یک هندزفری یا سامانه کنفرانس تلقی نکنید.
📡 آنتن داخلی و کانکتور آنتن خارجی
برد HY1002 یک آنتن چاپی روی PCB و یک کانکتور کوچک RF برای آنتن خارجی دارد. فضای اطراف آنتن چاپی باید از فلز، سیمهای توان، نمایشگر و سطوح زمین بزرگ دور باشد. قرارگیری برد داخل جعبه فلزی میتواند برد ارتباط را بهشدت کاهش دهد؛ در چنین کاربردی آنتن خارجی مناسب مفید است، اما مسیر فعال RF و نحوه انتخاب آنتن باید با نسخه دقیق برد بررسی شود.
توان ارسال، کیفیت آنتن گوشی، تداخل شبکههای ۲٫۴ گیگاهرتز و بدنه دستگاه روی فاصله واقعی اثر دارند. ذکر Bluetooth 5.1 بهتنهایی تضمینکننده فاصله ثابت یا کیفیت بدون افت در همه محیطها نیست.
⚙️ جدول مشخصات فنی QCC5125 Bluetooth Audio Module
| مدل برد |
HY1002 مطابق نوشته پشت PCB |
| تراشه اصلی |
Qualcomm QCC5125 |
| نسخه بلوتوث تراشه |
Bluetooth 5.1، دوحالته Classic و BLE |
| DSP |
Qualcomm Kalimba، فرکانس تا ۱۲۰ مگاهرتز |
| کدکهای تراشه |
aptX، aptX HD و aptX Adaptive؛ فعالبودن تابع وابسته به فریمور و مجوز است |
| ولتاژ تغذیه برد |
۳٫۶ تا ۵٫۵ ولت DC |
| خروجی آنالوگ |
استریو تفاضلی: LP، LN، RP و RN |
| خروجی I2S |
BCK، LRCK، DATA و MCLK با سطح منطقی ۳٫۳ ولت |
| خروجی SPDIF |
پایه P20 |
| پایههای USB |
VBUS، DP و DN؛ عملکرد وابسته به فریمور |
| ورودی میکروفن |
MIC+ و MIC− |
| کنترلها |
MODE، PLAY، VOL+، VOL−، NEXT و PREV با KCOM |
| نشانگرها |
LED0 و LED1 با DCOM |
| پایههای جانبی |
MUTE، TX، RX، ON، P5 و پایههای کنترل دیگر مطابق سیلک برد |
| آنتن |
آنتن چاپی PCB و کانکتور کوچک آنتن خارجی |
| ابعاد برد |
حدود ۴۰ × ۳۲ میلیمتر |
| اقلام نصبشده |
برد سبز HY1002، ماژول آبی QCC5125، حافظه فلش و کلید MODE مطابق تصاویر |
📐 مشخصات ظاهری و ابعاد

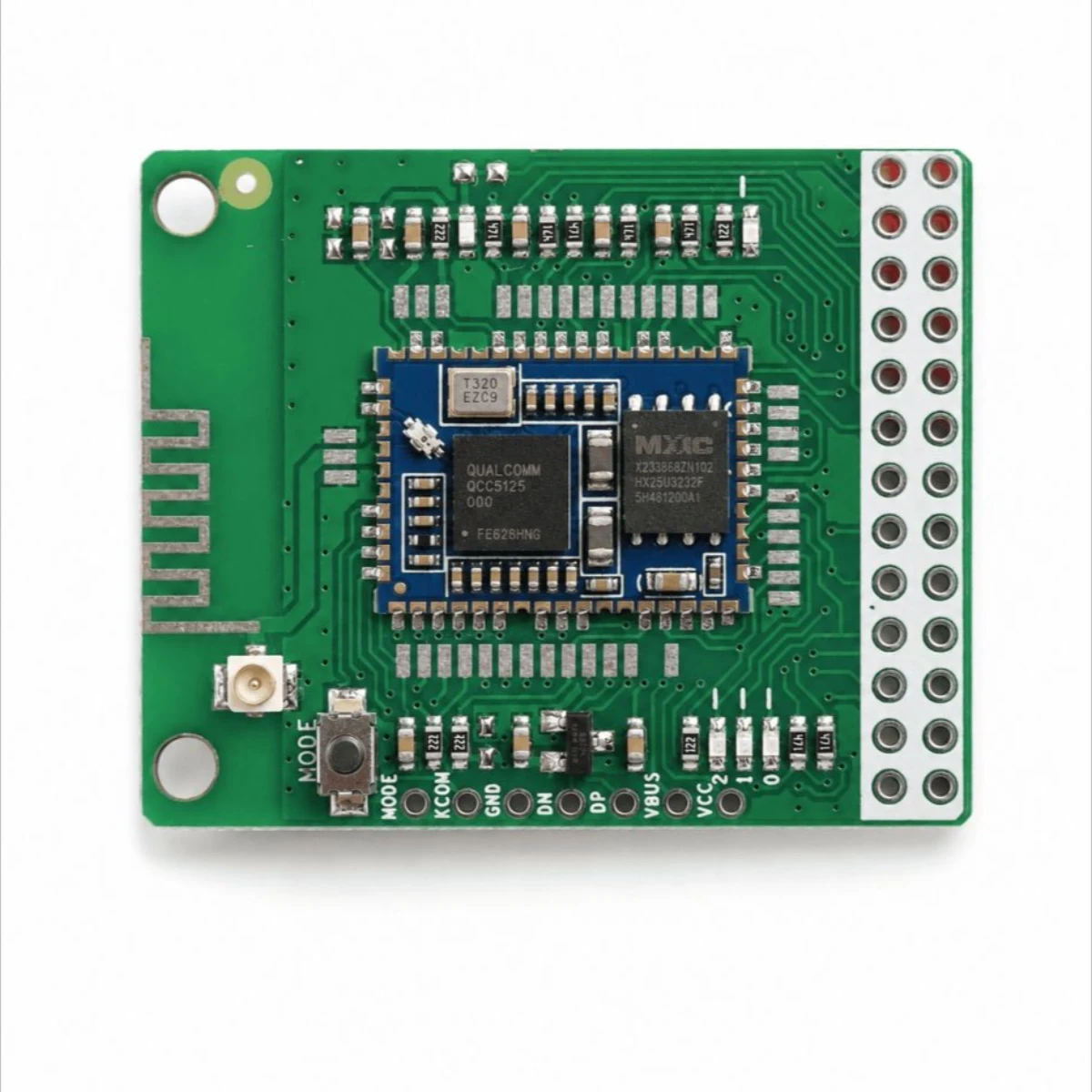

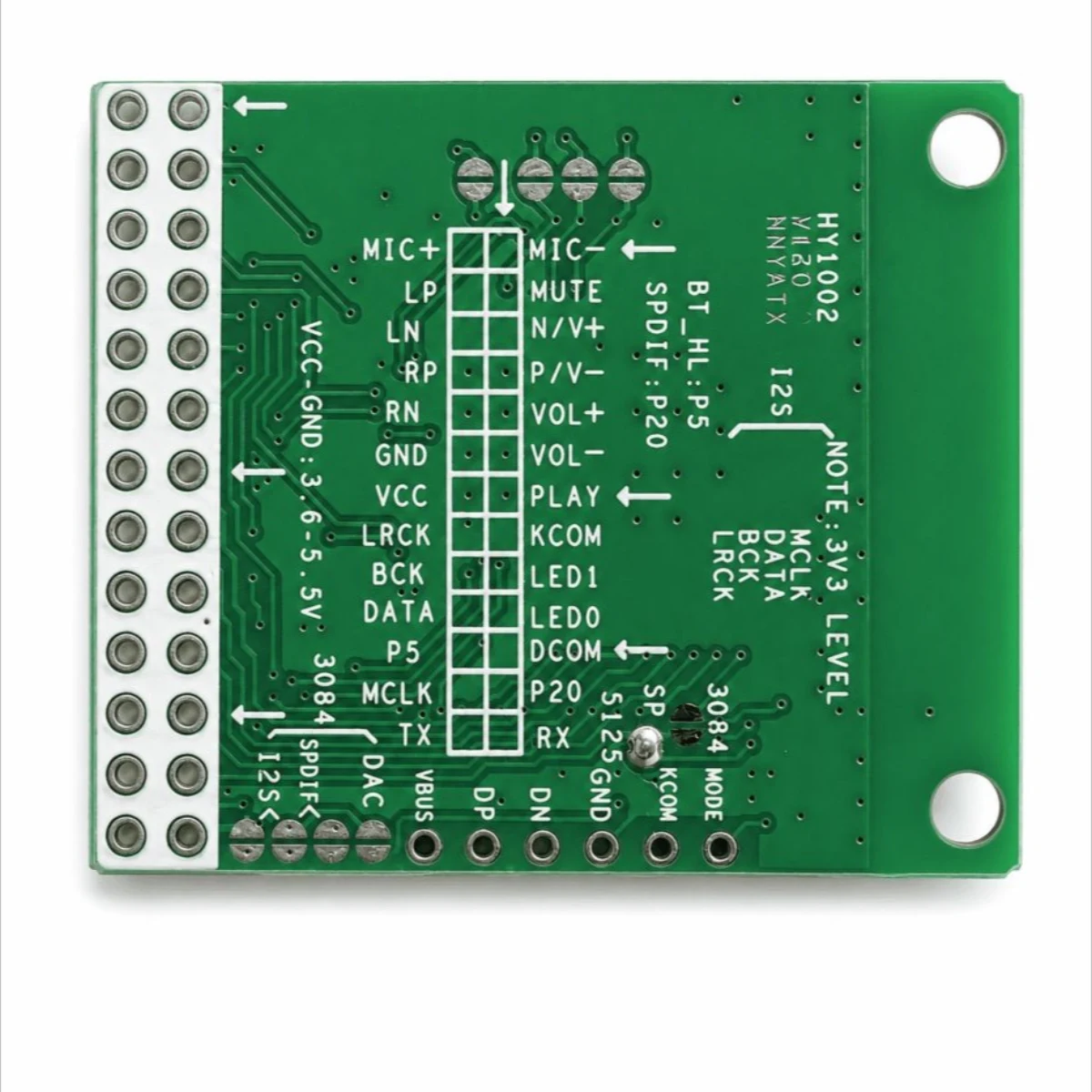

برد اصلی سبز و تقریباً مستطیلی است و ابعاد مرجع آن حدود ۴۰ در ۳۲ میلیمتر اعلام میشود. دو سوراخ نصب بزرگ در یک سمت و ردیف دوگانه سوراخهای اتصال در سمت مقابل قرار دارد. ماژول آبی حامل تراشه QCC5125 و حافظه فلش روی مرکز برد نصب شده و آنتن چاپی در لبه برد دیده میشود. نمای پشت، نام HY1002، محدوده تغذیه و نام پایهها را نشان میدهد.
تصویر اصلی عصرتولز نمای واقعی برد بدون پینهدر و سیم جانبی است. ارتفاع نهایی مجموعه به نوع هدر، سیم یا کانکتوری که کاربر لحیم میکند بستگی دارد. ابعاد اعلامشده برای خود PCB است و حاشیه کانکتور یا آنتن خارجی را شامل نمیشود.
🧰 راهنمای نصب و راهاندازی
- پیش از لحیمکاری، خروجی موردنیاز را بین آنالوگ، I2S و SPDIF انتخاب و سازگاری دستگاه مقصد را بررسی کنید.
- منبع ۳٫۶ تا ۵٫۵ ولت پایدار را با قطبیت درست به VCC و GND متصل کنید.
- در اتصال I2S، سطح منطقی ۳٫۳ ولت، نقش کلاکها و فرمت داده را در هر دو دستگاه یکسان تنظیم کنید.
- برای خروجی آنالوگ، ساختار تفاضلی LP/LN و RP/RN را حفظ کنید و آن را مستقیماً به بلندگو نبندید.
- اگر کلید خارجی لازم است، پایه عملکرد را از طریق کلید لحظهای به KCOM وصل کنید و ابتدا با ولتاژ خاموش سیمکشی را کنترل کنید.
- برد را طوری نصب کنید که اطراف آنتن چاپی آزاد باشد و مسیرهای صوت از سیمهای توان و مبدلهای سوئیچینگ فاصله داشته باشند.
📦 اقلام همراه محصول
- برد گیرنده: یک عدد ماژول HY1002 مجهز به Qualcomm QCC5125 مطابق تصاویر
- پینهدر، سیم و کانکتور: همراه محصول فرض نشده و فقط در صورت وجود فیزیکی در بسته ارسالی ارائه میشود
- آنتن خارجی: همراه محصول نیست؛ برد دارای آنتن چاپی و محل اتصال آنتن خارجی است
- منبع تغذیه، آمپلیفایر، DAC، میکروفن و بلندگو: همراه محصول نیست
📊 مقایسه با گزینههای مشابه
| گزینه |
ورودی بیسیم |
خروجی |
کاربرد مناسب |
| QCC5125 Bluetooth Audio Module HY1002 |
Bluetooth 5.1 |
آنالوگ تفاضلی، I2S و SPDIF |
طراحی حرفهای و اتصال به DAC یا آمپلیفایر خارجی |
| ماژول پخش 747D |
بلوتوث بههمراه امکانات پخش آماده |
خروجی صوت برای سامانه آمادهتر |
پنل پخش سادهتر و کمنیازتر به طراحی برد |
| گیرندههای ساده بدون خروجی دیجیتال |
بسته به مدل |
فقط آنالوگ تکسر |
پروژه اقتصادی با پیچیدگی کمتر |
QCC5125 Bluetooth Audio Module برای کاربری مناسب است که به خروجیهای دیجیتال، کنترل فریمورپذیر و طراحی اختصاصی نیاز دارد. اگر هدف فقط افزودن پخش بلوتوث و کلیدهای آماده به یک دستگاه است، ماژول پخشکننده MP3 بلوتوثی مدل 747D میتواند راهحل سادهتری باشد. برای نمونهسازی پایهها نیز سیم جامپر نری به نری ۱۰ سانتیمتر قابل بررسی است.
🛒 قیمت و خرید ماژول گیرنده صوتی بلوتوث کوالکام QCC5125 مدل HY1002
برای خرید ماژول گیرنده صوتی بلوتوث کوالکام QCC5125 مدل HY1002 از عصرتولز، ابتدا نوع خروجی، ولتاژ تغذیه و نیاز واقعی پروژه به فریمور خاص را بررسی کنید. قیمت صفحه مربوط به خود برد مطابق تصاویر است و لوازم جانبی که در تصویر دیده نمیشوند جزو بسته محسوب نمیشوند. QCC5125 Bluetooth Audio Module بیشتر برای طراحان و تعمیرکارانی مناسب است که با صوت تفاضلی، I2S، SPDIF و لحیمکاری برد آشنا هستند.
❓ پرسشهای متداول
آیا خروجی برد میتواند بلندگو را مستقیم راهاندازی کند؟
خیر. این برد گیرنده و رابط صوت است، نه آمپلیفایر قدرت. برای بلندگو به طبقه تقویتکننده سازگار نیاز دارید.
ولتاژ مناسب تغذیه چند ولت است؟
محدوده درجشده روی برد ۳٫۶ تا ۵٫۵ ولت DC است. منبع ۵ ولت رگوله و کمنویز برای بیشتر پروژهها مناسب است.
آیا LDAC و همه نسخههای aptX فعال هستند؟
فعالبودن هر کدک به فریمور و مجوز نرمافزاری برد بستگی دارد. نام QCC5125 بهتنهایی تضمین نمیکند که تمام کدکهای ممکن در نسخه تحویلی فعال باشند.
سطح منطقی رابط I2S چند ولت است؟
پشت PCB برای خطوط MCLK، DATA، BCK و LRCK سطح ۳٫۳ ولت را مشخص کرده است. اتصال به مدار ۵ ولتی بدون مبدل سطح توصیه نمیشود.
خروجی آنالوگ چگونه متصل میشود؟
کانال چپ از LP و LN و کانال راست از RP و RN گرفته میشود. این خروجیها تفاضلی هستند و باید به ورودی مناسب متصل شوند.
آیا برد با USB بهعنوان کارت صدا کار میکند؟
پایههای VBUS، DP و DN موجودند، اما نقش دقیق USB به فریمور بستگی دارد. پیش از طراحی محصول نهایی، عملکرد نسخه تحویلی را آزمایش کنید.
✅ مشخصات کوتاه و کامل
- مدل برد: HY1002
- تراشه: Qualcomm QCC5125
- نسخه بلوتوث: Bluetooth 5.1
- ولتاژ تغذیه: ۳٫۶ تا ۵٫۵ ولت DC
- خروجی آنالوگ: استریو تفاضلی LP/LN و RP/RN
- خروجی دیجیتال: I2S و SPDIF
- سطح منطقی I2S: ۳٫۳ ولت
- پایههای USB: VBUS، DP و DN با عملکرد وابسته به فریمور
- کنترلها: MODE، PLAY، VOL+، VOL−، NEXT و PREV
- ورودی میکروفن: MIC+ و MIC−
- آنتن: چاپی PCB و محل اتصال آنتن خارجی
- ابعاد: حدود ۴۰ × ۳۲ میلیمتر
- اقلام قطعی: یک عدد برد مطابق تصاویر
