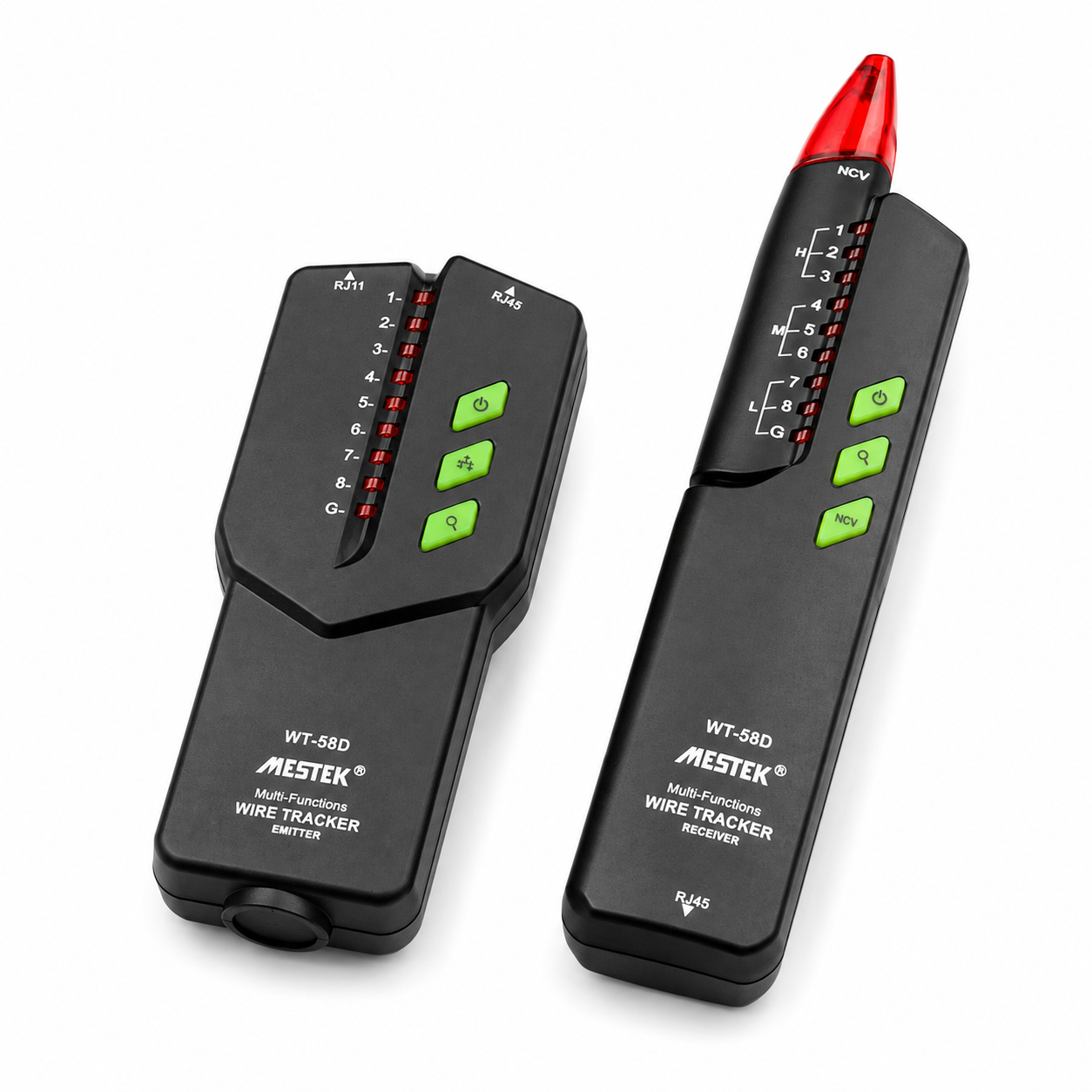

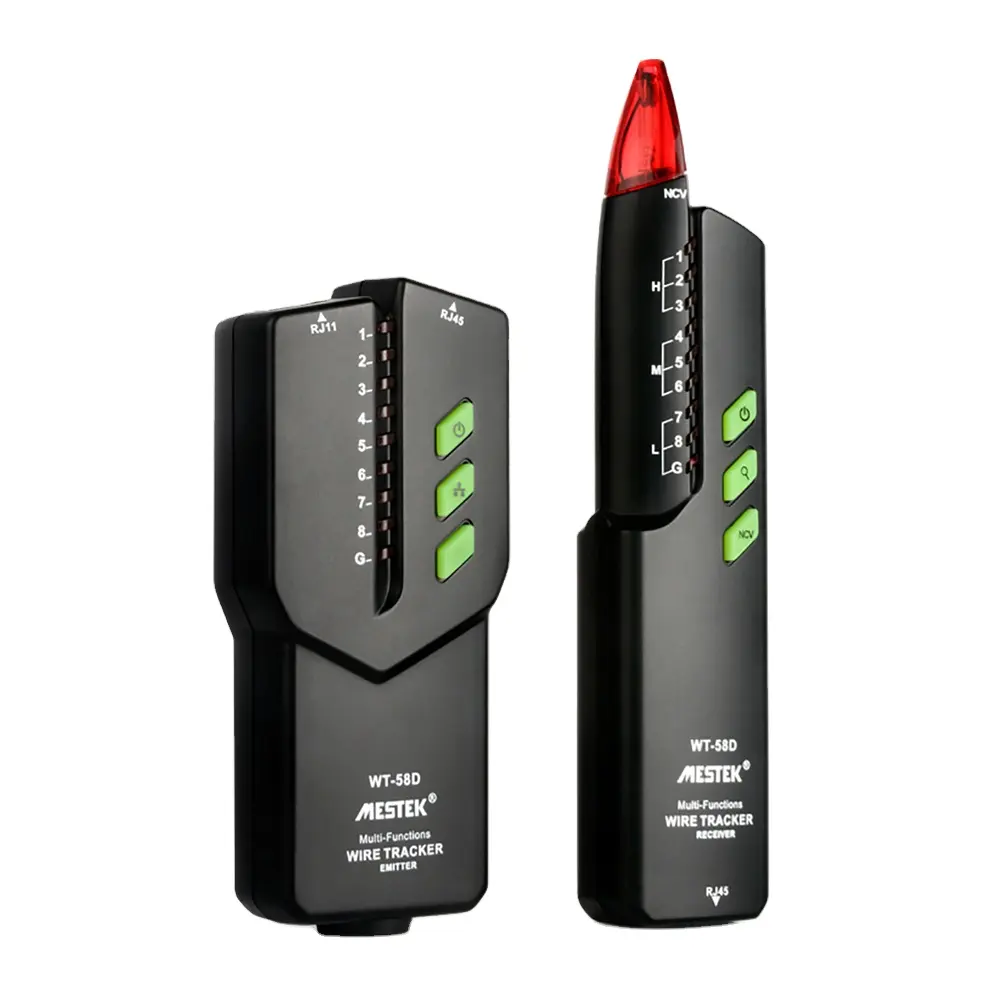

تستر کابل شبکه و ردیاب ولتاژ مستک مدل MESTEK WT-58D یک کیت دو‌تکه برای تست ترتیب رشته‌های کابل، پیداکردن مسیر سیم و بررسی سریع عیب‌های رایج شبکه و تلفن است. نام انگلیسی کامل آن MESTEK WT-58D Multi-Function Digital Wire Tracker, RJ45/RJ11 Network Cable Tester, PoE Line Tracer and Non-Contact AC Voltage Detector است. mestek wt-58d از یک فرستنده و یک گیرنده تشکیل شده و هر دو قطعه در کنار هم یک محصول کامل را می‌سازند؛ بنابراین نمایش این دو واحد در تصویر اصلی به معنی تحویل دو کیت جداگانه نیست.

🔎 معرفی تستر و ردیاب MESTEK WT-58D

mestek wt-58d برای تکنسین شبکه، نصاب دوربین، تعمیرکار تلفن و کاربری ساخته شده که باید بدون بازکردن تمام مسیر، کابل موردنظر را میان چند رشته پیدا کند. فرستنده سیگنال دیجیتال را وارد کابل می‌کند و گیرنده با نزدیک‌شدن به مسیر، سیگنال را تشخیص می‌دهد. سازنده بر تشخیص دیجیتال بدون تداخل و نویز تأکید کرده است؛ این ویژگی در تابلوها یا دسته‌کابل‌هایی که چند مسیر کنار هم قرار دارند، یافتن رشته هدف را منظم‌تر می‌کند.

کیت mestek wt-58d علاوه بر ردیابی، وضعیت ترتیب رشته‌ها، قطعی، اتصال کوتاه، پیوستگی و قطب مثبت و منفی سیم را بررسی می‌کند. دستگاه برای کابل‌های RJ45، RJ11 و دیگر سیم‌های جریان ضعیف طراحی شده و می‌تواند در کنار سوئیچ شبکه، روتر و مودم نوری استفاده شود. پیش از اتصال، نوع خط و سطح ولتاژ باید مشخص شود؛ این ابزار جای مولتی‌متر یا تجهیزات ایمنی برق قدرت را نمی‌گیرد.

📡 ردیابی کابل با برد ۰ تا ۳۰۰ متر

فاصله ارسال سیگنال رسمی mestek wt-58d برابر ۰ تا ۳۰۰ متر اعلام شده است. این عدد مشخصه فرستنده است و نتیجه واقعی به نوع کابل، کیفیت اتصال، وجود نویز، مسیر عبور و وضعیت تجهیزات فعال بستگی دارد. برای نتیجه بهتر، ابتدا عملکرد فرستنده و گیرنده روی یک کابل کوتاه سالم کنترل و سپس آزمون مسیر اصلی آغاز شود.

گیرنده را باید آهسته در امتداد کابل یا نزدیک پورت‌های مقصد حرکت داد. تغییر شدت یا وضوح سیگنال می‌تواند مسیر محتمل را نشان دهد. در رک شبکه بهتر است کابل‌ها بدون کشیدن یا خم‌کردن شدید بررسی شوند و برچسب‌گذاری پس از یافتن مسیر انجام گیرد. اگر چند کابل پاسخ مشابه دارند، اتصال‌ها و حالت آزمون دوباره کنترل شوند تا کابل اشتباه علامت‌گذاری نشود.

🧵 تست ترتیب رشته، قطعی و اتصال کوتاه

فرستنده و گیرنده mestek wt-58d ردیف نشانگرهای ۱ تا ۸ و G دارند. با اتصال کابل شبکه به دو بخش کیت، توالی روشن‌شدن نشانگرها برای بررسی ترتیب رشته‌ها استفاده می‌شود. پرش یک شماره می‌تواند به قطعی رشته اشاره کند و روشن‌شدن نامنظم یا هم‌زمان نشانگرها ممکن است نشانه جابه‌جایی یا اتصال کوتاه باشد. نتیجه باید با استاندارد سربندی مورد استفاده در همان شبکه تطبیق داده شود.

این آزمون برای تشخیص سریع خطاهای سیم‌بندی مفید است، اما کیفیت پهنای باند، افت سیگنال، NEXT یا تأیید رده Cat کابل را اندازه‌گیری نمی‌کند. برای صدور گزارش تخصصی شبکه یا Certification باید دستگاه تأییدکننده کابل مناسب استفاده شود. کاربرد mestek wt-58d بیشتر در نصب، عیب‌یابی و نگهداری روزمره است؛ یعنی پیدا کردن مسیر و تشخیص خطاهای اتصال پیش از ورود به آزمون‌های پیشرفته.

⚡ ردیابی کابل متصل به POE و تجهیزات فعال

طبق مشخصات رسمی، mestek wt-58d امکان ردیابی سیم متصل به سوئیچ POE را زمانی دارد که ولتاژ DC کمتر از ۶۰ ولت باشد. همچنین فرستنده می‌تواند ترتیب پورت کابل متصل به سوئیچ را بررسی کند. این قابلیت برای شبکه دوربین یا نقاطی که کابل به سوئیچ، روتر یا مودم متصل است مفید است، اما رعایت سقف ولتاژ و نوع پورت الزامی است.

نباید دستگاه را به کابل برق شهری یا مدار ناشناخته متصل کرد. عبارت POE به معنی تحمل هر منبع تغذیه یا هر ولتاژی نیست. اگر وضعیت خط مشخص نیست، ابتدا با ابزار مناسب و روش ایمن سطح ولتاژ بررسی شود. کانکتورها باید سالم و خشک باشند و هنگام اتصال یا جداسازی، به زبانه RJ45 فشار اضافی وارد نشود.

📞 آزمون خط تلفن و پیوستگی سیم

mestek wt-58d می‌تواند وضعیت خط تلفن در حال کار را به‌صورت آزاد، زنگ‌خور یا اشغال تشخیص دهد. این قابلیت برای بررسی مقدماتی زوج تلفن و تعیین وضعیت خط قبل از ادامه عیب‌یابی کاربرد دارد. همچنین امکان قضاوت درباره پیوستگی سیم یا کابل و تشخیص قطب مثبت و منفی خط در فهرست عملکردهای رسمی دستگاه آمده است.

در آزمون تلفن باید کابل به درگاه متناسب متصل شود و حالت دستگاه درست انتخاب گردد. نتیجه نمایشگر برای تشخیص سریع است و جای اندازه‌گیری کامل ولتاژ، جریان یا کیفیت خط را نمی‌گیرد. در مدارهایی که نوع سیگنال یا سطح ولتاژ نامعلوم است، ابتدا مستندات سامانه و محدودیت ورودی دستگاه بررسی شود.

🚨 تشخیص غیرتماسی ولتاژ AC

گیرنده mestek wt-58d به قابلیت NCV برای تشخیص غیرتماسی ولتاژ AC مجهز است. آستانه اعلام‌شده حدود ۴۸ ولت AC و بالاتر است. این بخش برای هشدار مقدماتی درباره حضور احتمالی میدان الکتریکی کاربرد دارد؛ فاصله از سیم، نوع عایق، رطوبت، وضعیت زمین و شدت میدان می‌تواند بر پاسخ اثر بگذارد.

نبود هشدار NCV هرگز اثبات بی‌برق‌بودن مدار نیست. برای کار برقی باید قطع انرژی، قفل و برچسب‌گذاری و آزمون با ابزار مناسب همان سطح ولتاژ انجام شود. mestek wt-58d برای شبکه و سیم‌های جریان ضعیف ساخته شده و نباید به‌عنوان تستر اصلی برق قدرت یا وسیله حفاظت فردی استفاده شود.

💡 چراغ کار و کنترل‌های مستقل

چراغ روی گیرنده mestek wt-58d به دیدن محل کار در رک، سقف کاذب یا فضای کم‌نور کمک می‌کند. دکمه‌های جداگانه برای روشن‌کردن دستگاه، انتخاب حالت ردیابی یا آزمون و فعال‌کردن NCV روی بدنه قرار دارند. نشانگرهای خط نیز به‌صورت مستقیم روی فرستنده و گیرنده دیده می‌شوند تا کاربر بدون منوی پیچیده، توالی رشته‌ها را دنبال کند.

پیش از قرار دادن دستگاه در کیف، هر دو واحد خاموش شوند. چراغ یا نشانگر روشن در کیف می‌تواند باتری را تخلیه کند. بدنه و پورت‌ها با پارچه خشک تمیز می‌شوند و نباید حلال یا اسپری شوینده وارد سوکت‌ها شود. نگهداری کابل‌های رابط بدون کشش و تاخوردگی، از ایجاد خطای کاذب در آزمون‌های بعدی جلوگیری می‌کند.

🔋 باتری، ابعاد و حمل MESTEK WT-58D

تغذیه mestek wt-58d با دو باتری 9V 6F22 انجام می‌شود: یک باتری برای فرستنده و یک باتری برای گیرنده. باتری‌ها در تصویر دقیق بسته‌بندی دیده نمی‌شوند و در این صفحه جزو اقلام تضمین‌شده نیستند. بهتر است پیش از مأموریت دو باتری سالم در اختیار باشد و در نگهداری طولانی از دستگاه خارج شوند تا خطر نشت الکترولیت کاهش یابد.

ابعاد گیرنده ۱۹۰ × ۴۰ × ۲۳ میلی‌متر و ابعاد فرستنده ۱۴۰ × ۶۰ × ۲۵ میلی‌متر اعلام شده است. وزن کل تقریبی ۴۲۵ گرم است. کیف همراه باعث می‌شود دو واحد و کابل‌های رابط کنار هم نگهداری شوند. تصویر اصلی یک کیت کامل شامل همین یک فرستنده و یک گیرنده را نشان می‌دهد و تعداد واقعی سفارش نیز یک کیت است.

📊 جدول مشخصات فنی

📦 اقلام همراه و تعداد واقعی کیت

• یک فرستنده: واحد Emitter مدل MESTEK WT-58D
• یک گیرنده: واحد Receiver مدل MESTEK WT-58D
• یک کیف: کیف نگهداری و حمل
• رابط‌های آزمون: کابل شبکه و کابل گیره‌دار قابل‌مشاهده در بسته رسمی
• یک هدفون: برای شنیدن سیگنال در محیط شلوغ
• دفترچه و جعبه: راهنمای کاربر و بسته‌بندی کارخانه

هر خرید این صفحه شامل یک کیت mestek wt-58d است؛ یک کیت از دو جزء اصلی یعنی یک فرستنده و یک گیرنده تشکیل می‌شود. تصویر بسته رسمی برای نشان‌دادن محتویات واقعی در متن آمده است، اما تصویر اصلی فقط خود کیت را نمایش می‌دهد. دو باتری ۹ ولت در تصویر بسته دیده نشده‌اند و همراه‌بودن آن‌ها تضمین نمی‌شود.

⚖️ مقایسه با تسترهای مشابه

برای مقایسه امکانات می‌توانید صفحه تستر و ردیاب کابل UNI-T UT682 و زوج‌یاب UNI-T UT682D را ببینید. اگر هدف اصلی ردیابی دیجیتال تا ۳۰۰ متر، کنترل رشته‌های RJ45/RJ11، کار روی POE زیر ۶۰ ولت DC و هشدار NCV است، mestek wt-58d مجموعه کاربردی‌تری از چند آزمون روزمره را در یک کیف ارائه می‌کند.

💰 قیمت و خرید MESTEK WT-58D

قیمت mestek wt-58d بر پایه قیمت تازه تأمین‌کننده و موجودی واقعی محاسبه می‌شود و عدد معتبر همان مبلغ نمایش‌داده‌شده در صفحه عصرتولز است. پیش از خرید، نوع کانکتور، طول مسیر، نیاز به آزمون POE و روش ردیابی موردنظر را بررسی کنید. برای دیدن مدل‌های بیشتر می‌توانید وارد دسته تستر شبکه عصرتولز شوید.

mestek wt-58d برای نصب و نگهداری شبکه‌های کوچک و متوسط، سیستم‌های دوربین، کابل تلفن و سیم‌های جریان ضعیف مناسب است. این دستگاه Certification شبکه انجام نمی‌دهد و برای برق قدرت طراحی نشده است. انتخاب آن زمانی منطقی است که ردیابی مسیر، تست ترتیب رشته و هشدار مقدماتی ولتاژ در یک کیت قابل‌حمل موردنیاز باشد.

❓ پرسش‌های متداول

آیا WT-58D کابل متصل به سوئیچ POE را ردیابی می‌کند؟

بله؛ در مشخصات mestek wt-58d ردیابی روی سوئیچ POE با شرط کمتر از ۶۰ ولت DC ذکر شده است. پیش از اتصال باید ولتاژ و نوع پورت مشخص باشد.

آیا NCV دستگاه برای اثبات بی‌برق‌بودن کافی است؟

خیر. NCV حدود ۴۸ ولت AC و بالاتر یک هشدار غیرتماسی مقدماتی است و نبود هشدار، بی‌برق‌بودن را ثابت نمی‌کند.

در هر سفارش چند دستگاه تحویل می‌شود؟

یک کیت MESTEK WT-58D تحویل می‌شود که شامل یک فرستنده و یک گیرنده است. تصاویر این دو جزء، دو کیت جداگانه را نشان نمی‌دهند.

آیا باتری همراه محصول است؟

هر واحد به یک باتری 9V 6F22 نیاز دارد، اما باتری در تصویر دقیق بسته دیده نشده و همراه‌بودن آن تضمین نشده است.

✅ مشخصات کوتاه و موردی

• برند: MESTEK / مستک
• مدل: WT-58D
• نوع: تستر و ردیاب دیجیتال کابل
• اجزا: یک فرستنده و یک گیرنده
• پورت‌ها: RJ45 و RJ11
• برد: ۰ تا ۳۰۰ متر
• تست‌ها: ترتیب رشته، قطعی، اتصال کوتاه و پیوستگی
• تلفن: تشخیص آزاد، زنگ و اشغال
• POE: کمتر از ۶۰ ولت DC
• NCV: حدود ۴۸ ولت AC و بالاتر
• تغذیه: دو باتری 9V 6F22
• وزن: حدود ۴۲۵ گرم
• تعداد: یک کیت در هر سفارش
