RC متر دیجیتال یونی تی مدل UNI-T UT601 برای اندازه‌گیری مقاومت و ظرفیت خازن، بررسی دیود و آزمون ترانزیستور ساخته شده است. uni-t ut601 با نمایشگر 2000 شمارش و انتخاب دستی رنج، ابزار بررسی قطعات روی میز تعمیرات است. این مدل اندازه‌گیری اندوکتانس ندارد؛ بنابراین برای سنجش سلف باید ابزار دیگری انتخاب کنید. همچنین هشدار Do not test voltage روی پنل، محدودیت مهم استفاده از دستگاه را روشن می‌کند.

نام انگلیسی کامل این محصول UNI-T UT601 Digital Resistance Capacitance Meter است. این نام بر دو کمیت اصلی دستگاه یعنی مقاومت و ظرفیت تأکید دارد و کمک می‌کند آن را با مولتی‌مترهای سنجش ولتاژ و جریان یا اعضای دیگر خانواده UT600 اشتباه نگیرید.

🔎 کاربرد RC متر uni-t ut601

وقتی مقدار چاپ‌شده روی یک مقاومت یا خازن خوانا نیست، یا می‌خواهید مقدار اندازه‌گیری‌شده را با مقدار اسمی مقایسه کنید، داشتن رنج‌های مشخص R و C کار را منظم‌تر می‌کند. UT601 برای چنین بررسی‌هایی روی قطعه بدون برق کاربرد دارد. در تعمیرات، نتیجه اندازه‌گیری یکی از شواهد تصمیم است؛ صرف مشاهده یک عدد نزدیک مقدار اسمی، سلامت قطعه در همه شرایط کاری را ثابت نمی‌کند.

برای نمونه، یک خازن ممکن است از نظر ظرفیت نزدیک مقدار درج‌شده باشد، اما در مدار و زیر شرایط کاری مشکل دیگری نشان دهد. این دستگاه برای نمایش ESR یا ضریب اتلاف معرفی نشده است. اگر مسئله تعمیر شما به مقاومت سری معادل، نشتی تحت ولتاژ مشخص یا رفتار فرکانسی مربوط است، باید ابزار مناسب آن آزمون را نیز در نظر بگیرید. این تفکیک، هم انتظار از خرید را دقیق می‌کند و هم از نتیجه‌گیری شتاب‌زده جلوگیری می‌کند.

⚙️ جدول مشخصات فنی uni-t ut601

مقادیر زیر فقط به مدل UT601 مربوط‌اند. اعداد دقت پایه خلاصه‌ای از مشخصات هستند و نباید به همه رنج‌ها تعمیم داده شوند؛ در اندازه‌گیری حساس، دقت همان رنج و شرایط مرجع دفترچه را ملاک قرار دهید. تعداد شمارش نیز با دقت درصدی یکسان نیست.

چرا ظرفیت تا 20mF با تفکیک رنج پایین فرق دارد؟

در دفترچه رسمی، رنج 2000MΩ صریحاً Reference only، یعنی صرفاً برای قرائت مرجع، معرفی شده است و دقت تضمین‌شده‌ای برای آن درج نشده است. بنابراین نباید دقت پایه مقاومت را به این رنج تعمیم داد. برای رنج‌های 2mF و 20mF دقت ±(2%+2) آمده است. شرایط مرجع دقت نیز دمای 23±5°C و رطوبت نسبی کمتر از 75% است.

رنج 200pF برای ظرفیت‌های کوچک و رنج 20mF برای ظرفیت‌های بزرگ‌تر است. تفکیک رنج اول به معنی حفظ همان گام نمایش در آخرین رنج نیست. هنگام خواندن مقدار، علاوه بر رقم‌ها به واحد pF، nF، µF یا mF توجه کنید؛ اشتباه واحد می‌تواند نتیجه را چند مرتبه بزرگی تغییر دهد. در مقایسه با مقدار روی قطعه، هر دو را ابتدا به واحد یکسان تبدیل کنید.

اندازه‌گیری مقاومت با uni-t ut601

کلید گردان رنج‌های مقاومت را جداگانه در اختیار کاربر قرار می‌دهد. پیش از اتصال، تغذیه مدار باید قطع شده باشد و انرژی ذخیره‌شده در خازن‌ها تخلیه شود. قطعه‌ای که هنوز روی برد است ممکن است مسیر موازی داشته باشد؛ در این حالت عدد دیده‌شده لزوماً مقاومت مستقل همان قطعه نیست. برای نتیجه قابل اتکا، اثر مدار اطراف را بررسی کنید و در صورت نیاز قطعه را برای آزمون مستقل جدا کنید.

وجود رنج 2000MΩ به معنی آن نیست که دستگاه یک میگر یا آزمونگر مقاومت عایقی با ولتاژ آزمون انتخابی است. این مدل یک RC متر قطعات است و نباید برای تأیید عایق تأسیسات از روی نام رنج آن نتیجه گرفت. در مقاومت‌های بالا، پاکیزگی محل اتصال و تماس دست با پایه‌ها نیز می‌تواند بر اندازه‌گیری اثر بگذارد؛ اتصال را ثابت نگه دارید و نتیجه را پس از پایدارشدن بخوانید.

در مقاومت‌های کوچک هم خود سیم‌ها و کیفیت تماس اهمیت دارند. اتصال شل یا اکسیدشده می‌تواند عدد را تغییر دهد. اگر هدف شما اندازه‌گیری تخصصی مقاومت‌های بسیار کم است، تنها وجود رنج 20Ω دلیل کافی برای انتخاب این دستگاه به‌جای ابزار مخصوص اندازه‌گیری چهار سیمه نیست. ابتدا دقت مورد نیاز کار را مشخص کنید و سپس رنج و روش مناسب را انتخاب کنید.

سنجش ظرفیت خازن با uni-t ut601

برای رنج‌های کوچک 200pF، 2nF و 20nF، دفترچه ابتدا بازگذاشتن اتصال و سپس استفاده از کنترل تنظیم صفر ظرفیت را مشخص می‌کند. این تنظیم با اتصال کوتاه سیم‌ها انجام نمی‌شود. تفکیک رنج 200pF برابر 0.1pF است؛ این عدد را با دقت مطلق یا تفکیک تمام رنج‌ها اشتباه نگیرید.

خازن را پیش از آزمون کاملاً تخلیه کنید و از بی‌برق‌بودن مدار مطمئن شوید. ورودی و قطبیت را مطابق علامت‌های دستگاه و دفترچه انتخاب کنید؛ وجود سوکت‌های متعدد روی پنل به معنی قابل‌تعویض‌بودن نقش آنها نیست. برای خازن‌های دارای قطب، نشانه مثبت و منفی را رعایت کنید. تغییر رنج و جابه‌جایی اتصال‌ها باید با توجه به روش دفترچه انجام شود.

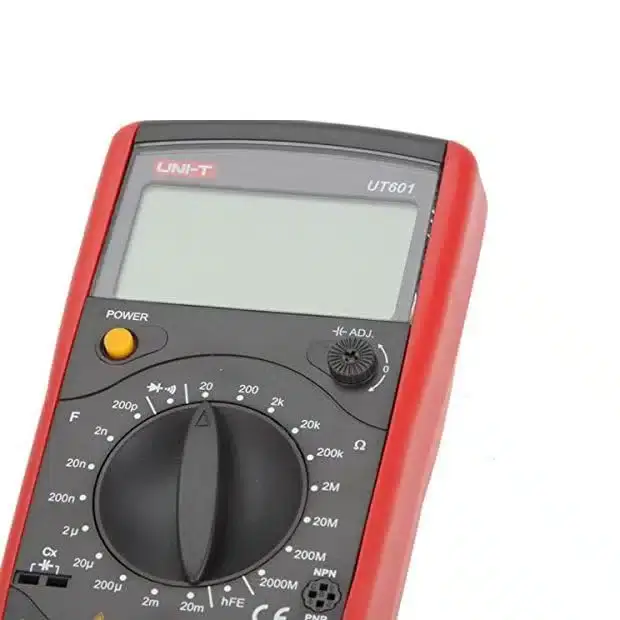

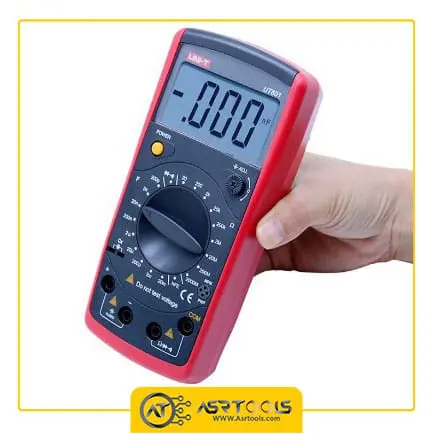

روی پنل، کنترل تنظیم صفر ظرفیت دیده می‌شود. در رنج‌های کوچک، ظرفیت پراکنده سیم و نحوه قرارگیری آنها مهم‌تر می‌شود؛ روش صفرکردن را برای همان رنج اجرا کنید و پس از تنظیم، چینش اتصال‌ها را بی‌دلیل تغییر ندهید. نمایش عدد بسیار کوچک بدون اتصال قطعه را فوراً به خرابی دستگاه نسبت ندهید؛ ابتدا روش تنظیم و شرایط اتصال را بررسی کنید.

برای ظرفیت‌های بزرگ‌تر، زمان لازم برای پایدارشدن عدد را در نظر بگیرید و از خواندن عجولانه خودداری کنید. نتیجه را همراه رنج، واحد و وضعیت قطعه ثبت کنید تا مقایسه بعدی معنی‌دار باشد. اگر یک اندازه‌گیری غیرمنتظره است، پیش از رد قطعه، اتصال‌ها، تخلیه کامل و انتخاب ورودی صحیح را دوباره بررسی کنید.

دیود، ترانزیستور و بیزر پیوستگی

uni-t ut601 علاوه بر دو کمیت اصلی، موقعیت‌های آزمون دیود و ترانزیستور را در اختیار می‌گذارد. سوکت NPN و PNP روی پنل مشخص است؛ پیش از قرار دادن ترانزیستور، نوع قطعه و ترتیب پایه‌ها را از اطلاعات همان قطعه بخوانید. شکل ظاهری مشابه دو ترانزیستور تضمین نمی‌کند آرایش پایه‌های آنها یکسان باشد.

آزمون hFE برای بررسی بهره جریان در شرایط آزمون دستگاه است و نباید آن را جایگزین تمام آزمون‌های عملکردی ترانزیستور دانست. در تست دیود هم جهت اتصال اهمیت دارد. اگر قطعه روی مدار باقی مانده باشد، مسیرهای جانبی می‌توانند نتیجه را تغییر دهند؛ تفسیر اندازه‌گیری باید متناسب با نحوه اتصال باشد.

بیزر پیوستگی برای بررسی اولیه اتصال مفید است، اما صدای بوق به‌تنهایی کیفیت اتصال زیر بار را مشخص نمی‌کند. برای بررسی یک اتصال واقعی، مقدار مقاومت و شرایط استفاده نیز اهمیت دارند. هنگام عیب‌یابی، این آزمون را روی مدار بی‌برق انجام دهید و دستگاه را به محل دارای ولتاژ وصل نکنید.

مشخصات ظاهری و کار روی میز

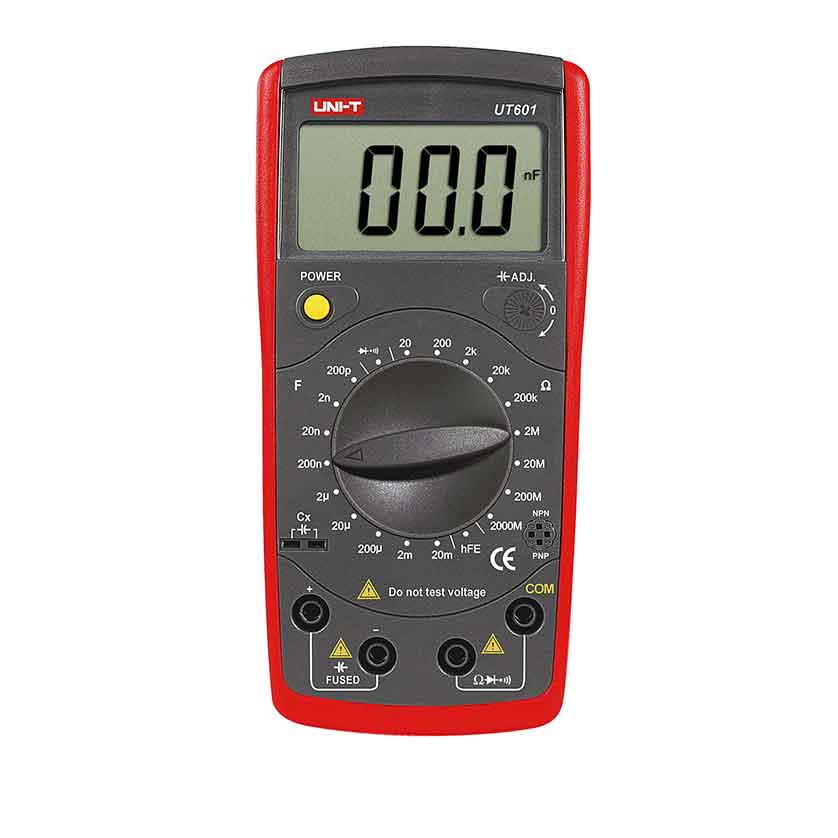

بدنه قرمز و خاکستری، نمایشگر بالای پنل و سلکتور بزرگ میانی، آرایش اصلی این مدل را تشکیل می‌دهند. کلید روشن‌کردن و کنترل تنظیم ظرفیت در دسترس‌اند و ورودی‌ها در پایین پنل قرار گرفته‌اند. برای استفاده روزمره بهتر است پیش از هر اتصال، موقعیت سلکتور و نام ورودی را با هم کنترل کنید؛ به خاطر سپردن جای سیم‌ها جای خواندن علامت‌ها را نمی‌گیرد.

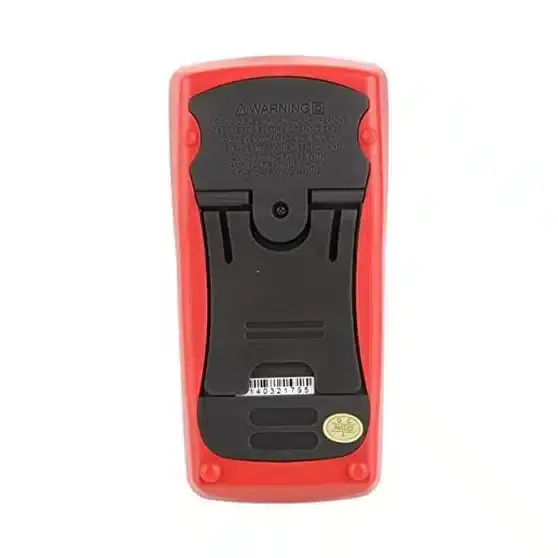

پایه پشت دستگاه امکان قرارگیری مایل روی میز را فراهم می‌کند. نمایشگر 61×32mm برای خواندن عدد از روبه‌رو طراحی شده و تکیه‌گاه می‌تواند مشاهده آن را هنگام کار با قطعه آسان‌تر کند. مشخصات خالص بدنه با ابعاد بسته‌بندی و وزن مرسوله یکی نیست؛ برای حمل و ارسال، اطلاعات تجاری همان سفارش ملاک جداگانه‌ای دارد.

باتری، نگهداری و محدودیت ایمنی

تغذیه uni-t ut601 با یک باتری کتابی 9V نوع 6F22 انجام می‌شود. هنگام مشاهده نشانگر باتری ضعیف، پیش از ادامه آزمون‌های حساس وضعیت باتری را اصلاح کنید. دستگاه را برای تعویض باتری خاموش و همه سیم‌های آزمون را جدا کنید. نوع باتری، محل نصب و روش بازکردن محفظه باید مطابق راهنمای همان دستگاه باشد.

هشدار روی پنل صریح است: Do not test voltage. این ابزار برای اندازه‌گیری مستقیم ولتاژ برق شهر یا آزمون قطعات در مدار روشن نیست. وجود فیوز در مسیر ورودی، مجوز اتصال به منبع برق محسوب نمی‌شود. از دستگاه یا سیم آسیب‌دیده استفاده نکنید و ابزار را در شرایطی که رطوبت یا آلودگی اتصال‌ها می‌تواند نتیجه را مخدوش کند، به کار نگیرید.

اقلام همراه uni-t ut601

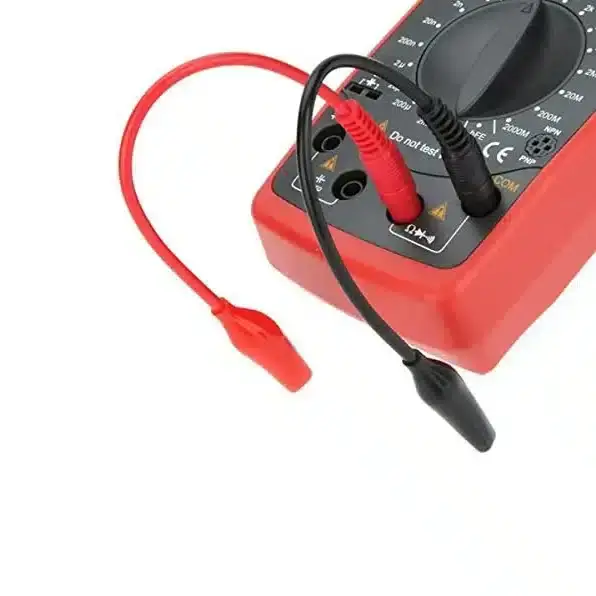

اقلام استاندارد اعلام‌شده سازنده شامل باتری، سیم‌های آزمون با گیره سوسماری و روکش محافظ است؛ بسته‌بندی فردی با جعبه و راهنمای انگلیسی معرفی شده است. تصویر مجموعه موجود نیز دستگاه، راهنما و سیم‌های قرمز و مشکی را نشان می‌دهد. برای سفارش، محتویات بسته تحویلی و نوع گارانتی انتخاب‌شده در عصرتولز را بررسی کنید، به‌ویژه اگر قطعه جانبی مشخصی برای کارتان ضروری است.

مقایسه uni-t ut601 با UT603 و ابزارهای تخصصی

اگر اولویت شما ظرفیت خازن تا رنج 20mF و مقاومت با رنج‌های بالاتر است، مشخصات UT601 را بررسی کنید. اگر سنجش سلف هم لازم دارید، LCR متر یونی تی UT603 گزینه‌ای مرتبط برای مقایسه است؛ آن مدل رنج‌های خازن و مقاومت متفاوتی دارد. انتخاب باید بر اساس کمیت مورد نیاز باشد، نه بزرگ‌تر بودن شماره مدل.

برای مرور ابزارهای سنجش قطعات غیرفعال می‌توانید دسته ال سی آر متر را ببینید. قرارگرفتن UT601 در این دسته فروشگاهی به معنی داشتن سنجش سلف نیست. در مقایسه با یک LCR متر پیشرفته، نیاز به فرکانس آزمون مشخص، ESR، ضریب کیفیت یا اتلاف را جداگانه مشخص کنید و وجود هر قابلیت را برای مدل منتخب بررسی کنید.

قیمت و خرید uni-t ut601 از عصرتولز

پیش از خرید، فهرست قطعاتی را که بیشتر آزمایش می‌کنید تهیه کنید: مقاومت‌های کم یا زیاد، خازن‌های کوچک یا بزرگ، و نیاز احتمالی به آزمون سلف. سپس رنج‌ها و دقت مورد نیاز را با مشخصات همین مدل تطبیق دهید. اگر مسئله اصلی شما عیب‌یابی خازن بر اساس ESR است، صرف پوشش ظرفیت بالا پاسخ کامل به نیازتان نیست.

قیمت روز، موجودی و گزینه‌های گارانتی در بخش خرید همین صفحه نمایش داده می‌شوند. برای مقایسه هزینه، اقلام داخل بسته و نوع آزمونی را که دستگاه انجام می‌دهد هم در نظر بگیرید. به‌جای انتخاب بر پایه یک ادعای کلی درباره دقت، بررسی کنید خطای قابل قبول پروژه شما در کدام رنج قرار دارد و آیا این مدل آن را پوشش می‌دهد.

❓ پرسش‌های متداول uni-t ut601

آیا UT601 سلف را اندازه می‌گیرد؟

خیر. این مدل برای مقاومت و ظرفیت است و اندازه‌گیری اندوکتانس ندارد. ویژگی اعضای دیگر خانواده UT600 را نباید به آن نسبت داد.

آیا می‌توان ولتاژ یا جریان را با این دستگاه سنجید؟

خیر. UT601 برای این اندازه‌گیری‌ها معرفی نشده و روی پنل آن هشدار عدم آزمون ولتاژ وجود دارد. برای ولتاژ و جریان باید ابزار متناسب دیگری انتخاب کنید.

آیا 2000MΩ به معنی میگر بودن است؟

خیر. رنج بالای مقاومت، جایگزین مشخصات یک آزمونگر عایق با ولتاژ آزمون معلوم نیست. کاربرد و روش آزمون این دو ابزار متفاوت است.

آیا دقت پایه در تمام رنج‌ها ثابت است؟

خیر. دقت اعلام‌شده به رنج وابسته است و عبارت درصد به‌اضافه شمارش را باید با گام نمایش همان رنج تفسیر کرد. برای تصمیم حساس، جدول تفصیلی دفترچه ملاک است.

آیا اندازه ظرفیت برای تأیید سلامت خازن کافی است؟

خیر. ظرفیت تنها یکی از مشخصات خازن است. بعضی عیب‌ها به شرایط کاری، نشتی یا ESR مربوط می‌شوند و آزمون متناسب خود را نیاز دارند.

مشخصات کوتاه و جمع‌بندی کاربرد

• مدل: UNI-T UT601، آر سی متر رنج دستی
• نمایشگر: 2000 شمارش
• ظرفیت: رنج 200pF تا 20mF
• مقاومت: رنج 20Ω تا 2000MΩ
• آزمون کمکی: دیود، ترانزیستور و پیوستگی
• تغذیه: باتری 9V مدل 6F22
• محدودیت: بدون سنجش سلف و ممنوع برای آزمون ولتاژ
