خازن الکترولیتی SMD نیچیکان مدل UCD1E222MNJ1MS ظرفیت 2200uF 25V سایز 16×16.5mm یک خازن الکترولیتی آلومینیومی کمامپدانس، نصب سطحی و قطبدار از سری UCD نیچیکان است. شماره قطعه رسمی UCD1E222MNJ1MS، ظرفیت نامی 2200 µF، ولتاژ نامی 25 VDC و ابعاد بدنه قطر 16 × ارتفاع 16.5 میلیمتر دارد. عصرتولز این کالا را فقط بهصورت بسته ۱۲۵ عددی عرضه میکند و مبلغ صفحه مربوط به کل حلقه است.
نام انگلیسی کامل محصول: Nichicon UCD1E222MNJ1MS 2200uF 25V 16×16.5mm Low-Impedance Chip Aluminum Electrolytic Capacitor.
نوشته CD، مقدار 2200µF و 25V روی بدنه، ابعاد واقعی، برند NICHICON روی قطعه و برچسب حلقه و ردیف دقیق کاتالوگ رسمی با هم تطبیق داده شدهاند. این ترکیب در جدول UCD به شماره UCD1E222MNJ1MS میرسد. هیچ شماره قطعه از مدل همظرفیت یا سری مجاور به صفحه اضافه نشده است.

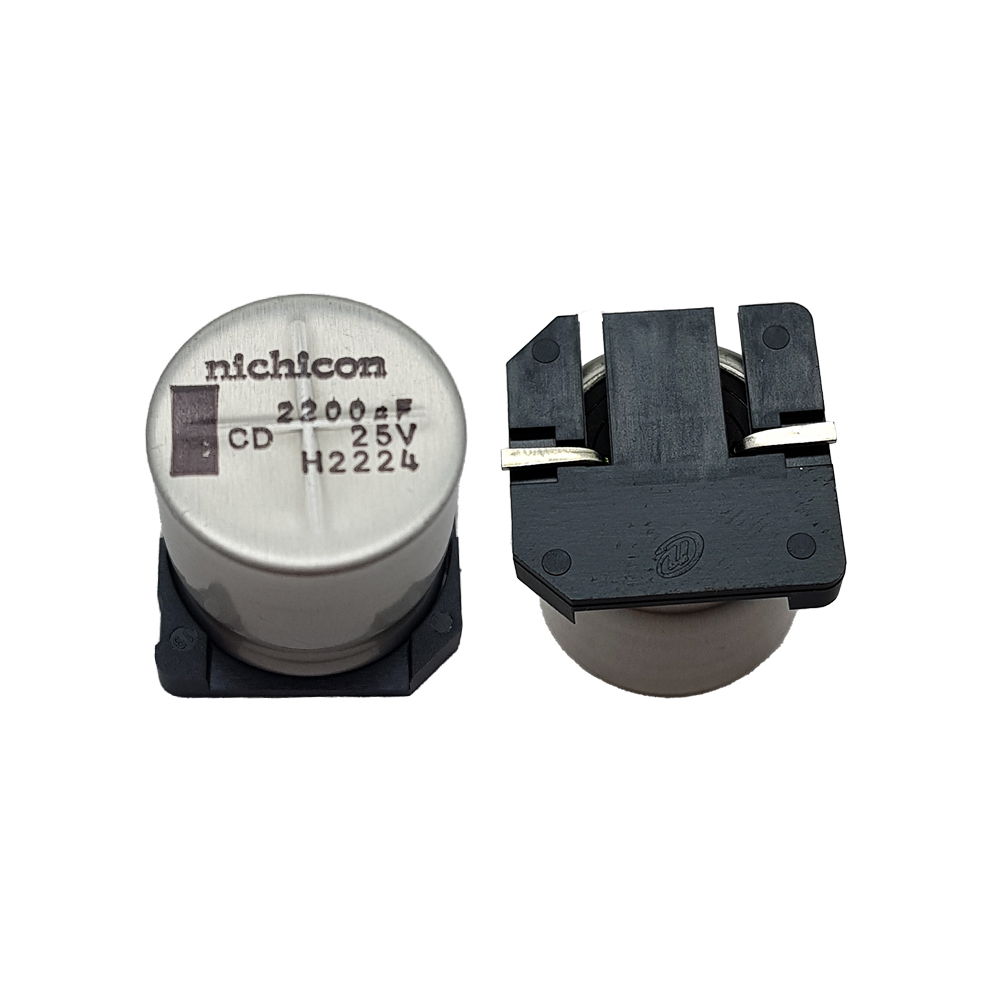

نمای رسمی بالا و پایین خازن نیچیکان سری UCD روی زمینه سفید
⚡ سری UCD و مفهوم کمامپدانس
سری UCD برای خازنهای چیپ آلومینیومی کمامپدانس در دمای کاری تا ۱۰۵ درجه سانتیگراد طراحی شده است. امپدانس کمتر در فرکانس سوئیچینگ میتواند افت و گرمای ناشی از جریان ریپل را کاهش دهد. مقدار دقیق این مدل 0.035 Ω در 20°C و 100kHz است و تنها در همان دما و فرکانس مرجع باید با محصول دیگر مقایسه شود.
کمامپدانسبودن به معنی مناسببودن خودکار برای هر مدار نیست. ظرفیت، ولتاژ، پایداری حلقه کنترل، جریان ریپل، جریان هجومی، دمای محلی و عمر باید همزمان بررسی شوند. یک قطعه با ظرفیت برابر اما فناوری یا امپدانس متفاوت میتواند پاسخ گذرا و پایداری منبع تغذیه را تغییر دهد.
📊 جدول مشخصات دقیق مدل UCD1E222MNJ1MS
سازنده
Nichicon
سری
UCD؛ کد چاپ بدنه CD
فناوری
خازن الکترولیتی آلومینیومی چیپ، نصب سطحی، کمامپدانس و قطبدار
ظرفیت نامی
2200 µF
ولتاژ نامی
25 VDC
تلرانس ظرفیت
±20% در 20°C و 120Hz
محدوده دمای کاری
-55 تا +105°C
ضریب تلفات حداکثر
tanδ=0.16 در 20°C و 120Hz
جریان نشتی حداکثر
550 µA پس از 2 دقیقه اعمال ولتاژ نامی در 20°C
امپدانس حداکثر
0.035 Ω در 20°C و 100kHz
جریان ریپل نامی
1800 mArms در 105°C و 100kHz
دوام
5000 ساعت در 105°C با اعمال ولتاژ نامی
ماندگاری بدون بار
1000 ساعت در 105°C و سپس عملیات ولتاژ طبق JIS C 5101-4 بند 4.1 در 20°C
آزمون حرارت لحیم
صفحه داغ 250°C بهمدت 30 ثانیه و بازیابی تا 20°C
ابعاد بدنه
قطر 16 × ارتفاع 16.5 میلیمتر
ابعاد مکانیکی تفصیلی
φD=16±0.5mm، L=16.5±1.0mm، A=5.65±0.2mm، B=17.1±0.2mm، C=17.1±0.2mm، E=(5.8mm)، H=1.0 تا 1.4mm
ضریب فرکانسی جریان ریپل
50Hz=0.35، 120Hz=0.50، 300Hz=0.64، 1kHz=0.83، 10kHz یا بیشتر=1.00
نسبت امپدانس دمای پایین
در 120Hz: Z(-25°C)/Z(+20°C)≤2، Z(-40°C)/Z(+20°C)≤3، Z(-55°C)/Z(+20°C)≤3
نشانگذاری
چاپ مشکی روی بالای بدنه، علامت قطب منفی و دریچه اطمینان
نوع نصب
SMD / نصب سطحی روی پلتفرم پلاستیکی
انطباق برچسب حلقه
RoHS و Pb-free طبق برچسب همین حلقه
تلرانس ظرفیت ±20% در 20°C و 120Hz است. ضریب تلفات حداکثر این مدل tanδ=0.16 در 20°C و 120Hz و جریان نشتی حداکثر 550 µA پس از 2 دقیقه اعمال ولتاژ نامی در 20°C اعلام شده است. شرایط ۲۰ درجه، فرکانس ۱۲۰ هرتز و زمان دو دقیقه بخشی از تعریف آزمون هستند و حذف آنها معنی عدد را تغییر میدهد.
🌡️ دوام، دما و نگهداری
محدوده دمای کاری -55 تا +105°C و دوام نامی 5000 ساعت در 105°C با اعمال ولتاژ نامی است. دوام در دمای ۱۰۵ درجه و با اعمال ولتاژ نامی ارزیابی میشود. این عدد یک برآورد ساده برای تمام مدارها نیست؛ دمای هاتاسپات، ریپل، تهویه، پیک ولتاژ و دفعات روشن و خاموششدن روی تنش واقعی اثر دارند.
آزمون ماندگاری بدون بار 1000 ساعت در 105°C و سپس عملیات ولتاژ طبق JIS C 5101-4 بند 4.1 در 20°C است. پس از انبار طولانی، وضعیت بدنه، نشتی و ظرفیت باید مطابق رویه سازنده بررسی شود. کالا در محیط خشک، تمیز و دور از دمای بالا نگهداری شود و نوار تا زمان مونتاژ از آلودگی و خمشدگی محافظت گردد.
🔄 ضریب فرکانسی جریان ریپل
جریان ریپل نامی 1800 mArms در 105°C و 100kHz است. ضرایب فرکانسی همان سری عبارتاند از 50Hz=0.35، 120Hz=0.50، 300Hz=0.64، 1kHz=0.83، 10kHz یا بیشتر=1.00. برای فرکانسهای پایینتر باید ضریب متناظر روی مقدار مبنا اعمال شود. استفاده مستقیم از عدد ۱۸۰۰ میلیآمپر در ۱۲۰ هرتز اشتباه است.
جریان ریپل از نظر RMS سنجیده میشود و مؤلفههای فرکانسی متعدد میتوانند در گرمایش مشارکت کنند. در منبع تغذیه سوئیچینگ، شکل موج واقعی، فرکانس کلیدزنی، هارمونیکها و دمای محیط در انتخاب نهایی لحاظ شوند.
📐 ابعاد، فوتپرینت و نصب
ابعاد مکانیکی دقیق φD=16±0.5mm، L=16.5±1.0mm، A=5.65±0.2mm، B=17.1±0.2mm، C=17.1±0.2mm، E=(5.8mm)، H=1.0 تا 1.4mm است. عبارت تجاری 16×16.5mm فقط قطر و ارتفاع اسمی را خلاصه میکند. عرض پلتفرم پلاستیکی، فاصله ترمینال و محدوده H برای طراحی پد و محدودیت فضای برد ضروریاند.
قطعه SMD و قطبدار است. علامت منفی روی بدنه، جهت نوار و علامت PCB باید پیش از ریفلو کنترل شوند. نصب معکوس میتواند نشتی، گرما و خرابی ایجاد کند. دریچه اطمینان بالای بدنه نباید زیر فشار مکانیکی یا چسب نامناسب قرار گیرد.
نمای رسمی نوار حامل، پایه پلاستیکی و جهت قرارگیری خازنهای SMD
🔥 لحیمکاری و کنترل حرارتی
آزمون مقاومت به حرارت لحیم برای این سری صفحه داغ 250°C بهمدت 30 ثانیه و بازیابی تا 20°C تعریف شده است. این روش مشخصه آزمون کاتالوگ است و نباید مستقیماً بهجای پروفایل ریفلو خط تولید استفاده شود. پروفایل کوره، زمان بالای دمای مایع، نرخ گرم و سردشدن و تعداد سیکلها با راهنمای مونتاژ نیچیکان تطبیق داده شوند.
پس از مونتاژ، یکنواختی قلع، نشستن کامل پایه پلاستیکی، قطبیت و نبود فشار جانبی بررسی شود. شستوشو یا پوشش محافظ تنها با مواد و شرایط تأییدشده انجام گیرد. حرارت موضعی طولانی هویه یا بازکاری چندباره میتواند آببندی و عمر را تحت تأثیر قرار دهد.
📦 حلقه کامل ۱۲۵ عددی و اقلام همراه
محتویات بسته دقیقاً یک حلقه کامل ۱۲۵ عددی خازن مدل UCD1E222MNJ1MS است و لوازم جانبی دیگری همراه آن نیست. برچسب حلقه برند NICHICON، تعداد 125PCE و مشخصات بچ را نشان میدهد. عدد سبد خرید تعداد حلقهها را تعیین میکند؛ فروش تکی و بسته کوچکتر فعال نیست.
در کنترل ورودی، برند، نوشته CD، ظرفیت 2200µF، ولتاژ 25V، تعداد ۱۲۵، سلامت نوار و ابعاد بدنه بررسی شوند. کد بچ و برچسب حلقه برای ردیابی ثبت گردد. یکسانبودن ظاهر بدون تطبیق این نشانهها برای پذیرش کافی نیست.
حلقه رسمی و کامل ۱۲۵ عددی خازن نیچیکان روی زمینه سفید
🧪 کنترل ورودی و اندازهگیری
ظرفیت در ۲۰ درجه و ۱۲۰ هرتز با تلرانس ±۲۰ درصد سنجیده میشود. امپدانس حداکثر در ۱۰۰ کیلوهرتز و ۲۰ درجه ارزیابی میگردد. جریان نشتی پس از دو دقیقه اعمال ولتاژ نامی کنترل میشود. اندازهگیری داخل مدار میتواند بهعلت مسیرهای موازی نتیجه نادرست بدهد.
نسبت امپدانس دمای پایین در 120Hz: Z(-25°C)/Z(+20°C)≤2، Z(-40°C)/Z(+20°C)≤3، Z(-55°C)/Z(+20°C)≤3 است. این اعداد نشان میدهند رفتار قطعه در سرمای زیاد با ۲۰ درجه یکسان نیست. برای تجهیزاتی که در محیط سرد روشن میشوند، پاسخ راهاندازی و ریپل در کمترین دمای واقعی بررسی شود.
🛠️ کاربردها و محدودیت انتخاب
این رده در خروجی مبدلهای DC-DC، رگولاتورها، بردهای صنعتی، تجهیزات شبکه، منابع تغذیه و مسیرهای ذخیره انرژی موضعی دیده میشود. کاربرد قطعی باید با نیاز مدار و راهنمای سازنده نیمههادی تطبیق داده شود. ظرفیت زیاد میتواند جریان راهاندازی و رفتار حفاظت منبع را نیز تغییر دهد.
برای تجهیزات ایمنی حیاتی، پزشکی، خودرویی، هوافضا یا سامانههایی که خرابی آنها پیامد جدی دارد، فقط از قطعهای استفاده شود که همان کاربرد برای آن تأیید شده باشد. وجود قطعه روی دامنه فروش یا شباهت با سری خودرویی، گواه تأیید خودرویی این شماره قطعه نیست.
قیمت خازن الکترولیتی SMD نیچیکان مدل UCD1E222MNJ1MS ظرفیت 2200uF 25V سایز 16×16.5mm برای یک بسته ۱۲۵ عددی برابر 8,937,000 تومان است. تعداد و گارانتی هر دو در فرم خرید بهصورت متغیر نمایش داده میشوند و مقدار پیشفرض روی همین حلقه کامل و گارانتی «اصالت و سلامت فیزیکی» قرار دارد.
پیش از ثبت سفارش، شماره مدل UCD1E222MNJ1MS، ظرفیت 2200µF، ولتاژ 25V، ابعاد 16×16.5mm، امپدانس، جریان ریپل و تعداد ۱۲۵ عدد را با BOM و نیاز خط مونتاژ تطبیق دهید.
❓ سوالات متداول
قیمت برای یک عدد خازن است؟
خیر. مبلغ مربوط به یک حلقه کامل ۱۲۵ عددی است.
آیا این مدل قطبدار است؟
بله. جهت منفی بدنه و علامت برد باید پیش از مونتاژ کنترل شود.
امپدانس این مدل چقدر است؟
حداکثر 0.035Ω در ۲۰ درجه و ۱۰۰ کیلوهرتز.
کد دقیق قطعه چیست؟
شماره قطعه رسمی UCD1E222MNJ1MS از سری UCD نیچیکان است.
اقلام همراه چیست؟
فقط یک حلقه کامل ۱۲۵ عددی خازن ارائه میشود و لوازم جانبی همراه نیست.
آیا نمونه پلیمری جایگزین مستقیم است؟
خیر. فناوری، امپدانس، ریپل، نشتی، ابعاد و پایداری مدار باید جداگانه بررسی شوند.
