خازن پلیمری جامد SMD نیپون کمی‌کان مدل APMF250ARA330MF30S ظرفیت 33uF 25V سایز 7×3mm برای استفاده در مدارهای الکترونیکی طراحی شده است. این قطعه قطب‌دار، آلومینیومی و دارای پلیمر رسانا است. ظرفیت نامی آن 33 میکروفاراد و ولتاژ نامی آن 25 ولت DC است. ESR حداکثر 50 میلی‌اهم و جریان ریپل آن 2000 میلی‌آمپر RMS است. این خازن برای مدارهای الکترونیکی با محدودیت فضا مناسب است.
این متن با هوش مصنوعی از مشخصات کالا ساخته شده و ممکن است دقیق نباشد.
خازن پلیمری جامد SMD نیپون کمی‌کان مدل APMF250ARA330MF30S ظرفیت 33uF 25V سایز 7×3mm یک خازن آلومینیومی جامد با پلیمر رسانا، نصب سطحی و قطب‌دار از سری PMF نیپون کمی‌کان است. شماره قطعه رسمی آن APMF250ARA330MF30S، ظرفیت نامی آن 33 µF و ولتاژ نامی آن 25 VDC است. عصرتولز این کالا را فقط به‌صورت بسته ۱۰۰۰ عددی عرضه می‌کند و مبلغ صفحه مربوط به کل همین حلقه است، نه یک عدد خازن.
نام انگلیسی کامل محصول: Nippon Chemi-Con APMF250ARA330MF30S 33uF 25V 7×3mm SMD Conductive Polymer Aluminum Solid Capacitor.
هویت این کالا با کد روی حلقه رسمی، رکورد همان شماره قطعه سازنده و جدول سری PMF تطبیق داده شده است. مقدار مدل، ابعاد، ظرفیت و شرایط آزمون از همین مدل گرفته شده‌اند و داده مدل مجاور به صفحه وارد نشده است. این شماره قطعه در فهرست سازنده با وضعیت تولید متوقف‌شده ثبت شده و جانشین رسمی برای آن معرفی نشده است؛ موجودبودن کالا در عصرتولز به معنی ادامه تولید کارخانه نیست.

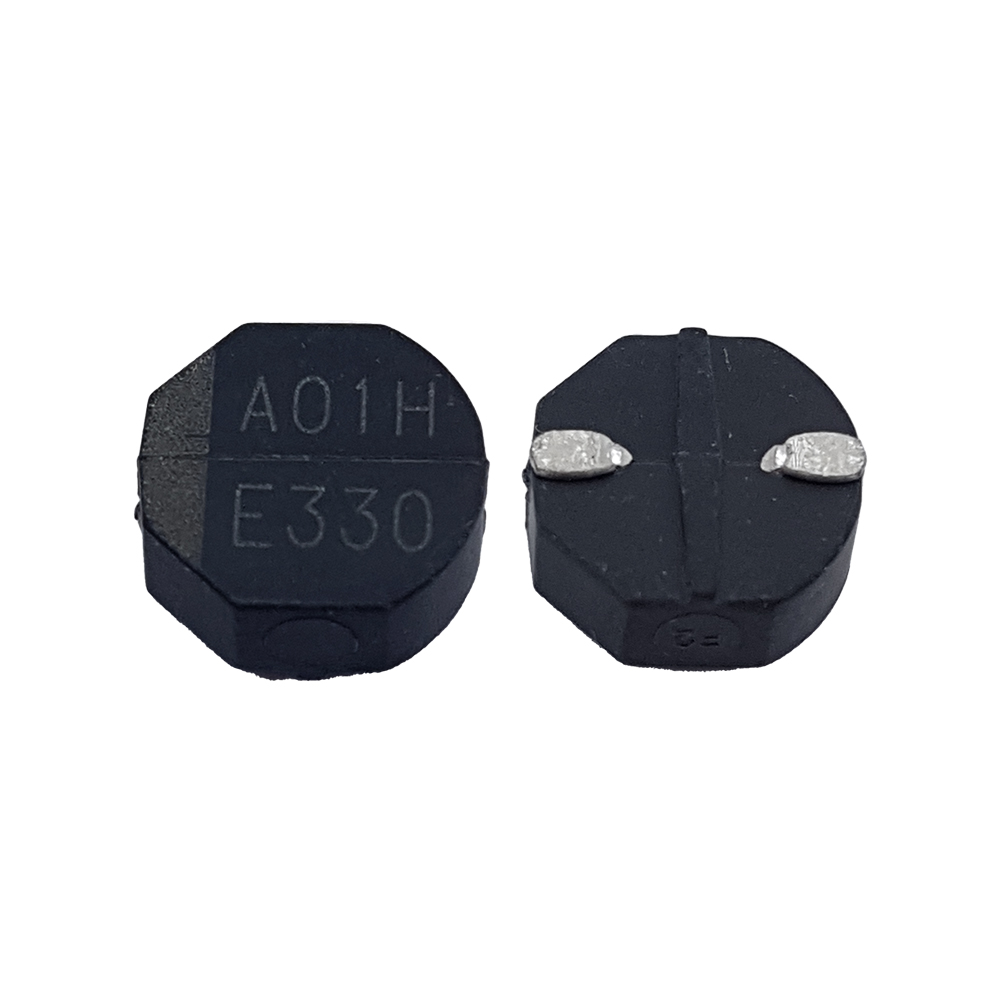

نمای کامل بالا و پایین خازن پلیمری جامد SMD نیپون کمی‌کان روی زمینه سفید
⚡ ساختار پلیمر رسانا و رفتار الکتریکی
در این قطعه به‌جای الکترولیت مایع متداول از پلیمر رسانا استفاده شده است. نتیجه این ساختار در سری PMF، ESR پایین و قابلیت تحمل جریان ریپل بالا در بدنه کم‌ارتفاع است. این ویژگی برای خطوط تغذیه سوئیچینگ و نقاطی که پاسخ گذرا اهمیت دارد مفید است، اما جای بررسی مدار را نمی‌گیرد. مقدار ESR حداکثر این مدل 50 mΩ در 20°C و 100 تا 300kHz و جریان ریپل نامی آن 2000 mArms در 105°C و 100kHz اعلام شده است.
شرایط آزمون بخشی از خود عدد است. نمی‌توان ESR اندازه‌گیری‌شده در فرکانس دیگر را مستقیماً با مقدار رسمی مقایسه کرد. همچنین جریان ریپل نامی در دمای ۱۰۵ درجه سانتی‌گراد و فرکانس ۱۰۰ کیلوهرتز تعریف شده است. دمای محلی برد، شکل موج جریان و خنک‌کاری روی دمای داخلی و عمر قطعه اثر می‌گذارند.
📊 مشخصات دقیق مدل APMF250ARA330MF30S
سازنده
Nippon Chemi-Con
سری
PMF
فناوری
خازن آلومینیومی جامد با پلیمر رسانا، نصب سطحی و قطب‌دار
تلرانس ظرفیت ±20% در 20°C و 120Hz است. این بازه به معنی آن است که ظرفیت نمونه سالم در شرایط اندازه‌گیری تعریف‌شده می‌تواند پیرامون مقدار نامی تغییر کند. جریان نشتی حداکثر 412 µA پس از 2 دقیقه در 20°C و ضریب تلفات حداکثر tanδ=0.12 در 20°C و 120Hz است. برای کنترل ورودی، زمان اعمال ولتاژ، دما و فرکانس آزمون باید مانند شرایط دیتاشیت در نظر گرفته شوند.
🌡️ دما، دوام و ضرایب فرکانسی
محدوده دمای کاری این مدل -55 تا +105°C و دوام نامی آن 5000 ساعت در 105°C با اعمال ولتاژ DC نامی است. عمر اعلامی یک تضمین ساده برای هر شرایط کاری نیست؛ دمای واقعی، ریپل، ولتاژ و کیفیت تهویه باید در ارزیابی دیده شوند. استفاده نزدیک مرزهای دما و ریپل می‌تواند تنش بیشتری ایجاد کند.
ضریب فرکانسی جریان ریپل برای همین مدل چنین است: 120Hz=0.05، 1kHz=0.30، 10kHz=0.55، 50kHz=0.70، 100–500kHz=1.00. بنابراین مقدار ریپل در ۱۲۰ هرتز برابر مقدار نامی ۱۰۰ کیلوهرتز نیست. ضریب مربوط به فرکانس مدار باید روی جریان مبنا اعمال شود و محاسبه با واحد RMS انجام گیرد.
📐 ابعاد F30 و طراحی پد
ابعاد رسمی کد F30 برابر A=7.0±0.1mm، B=7.0±0.1mm، C=7.2±0.2mm، L≤3.0mm، W=1.2±0.2mm، P=3.50±0.2mm است. عبارت تجاری 7×3mm خلاصه اندازه بدنه است؛ برای طراحی فوت‌پرینت باید همه حروف نقشه مکانیکی و تلرانس آن‌ها بررسی شوند. ارتفاع حداکثر ۳ میلی‌متر، این قطعه را برای بردهای کم‌ارتفاع مناسب می‌کند.
این خازن SMD و قطب‌دار است. جهت قطب روی نوار، علامت بدنه و علامت برد باید هم‌زمان کنترل شوند. نصب معکوس می‌تواند جریان نشتی، گرما و خطر خرابی را افزایش دهد. پروفایل ریفلو، اندازه پد و مقدار خمیر قلع باید با راهنمای سری هماهنگ باشند و فشار مکانیکی پس از مونتاژ به بدنه وارد نشود.

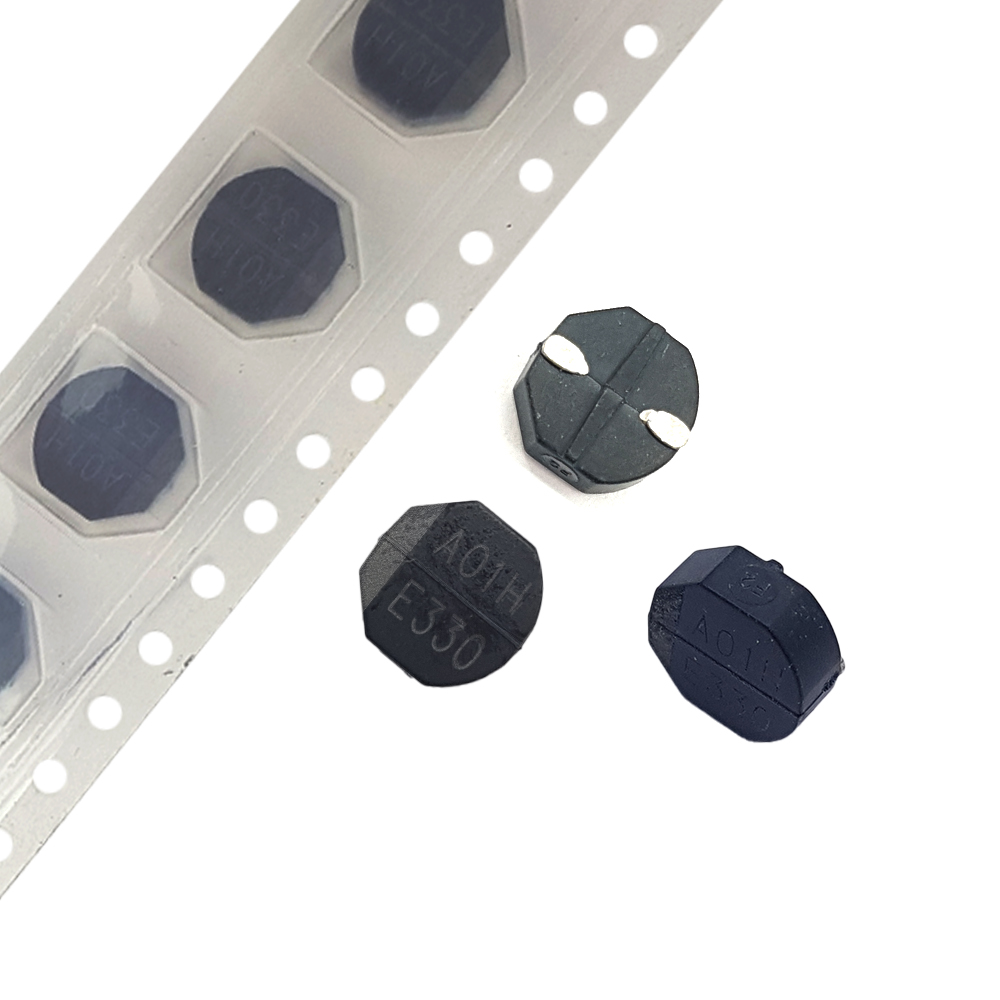

نمای رسمی نوار حامل و جهت قرارگیری قطعات SMD
📦 حلقه کامل ۱۰۰۰ عددی و اقلام همراه
محتویات بسته دقیقاً یک حلقه کامل ۱۰۰۰ عددی خازن مدل APMF250ARA330MF30S است و لوازم جانبی دیگری همراه آن نیست. عدد سبد خرید تعداد حلقه‌ها را تعیین می‌کند. فروش تکی یا بسته کوچک‌تر برای این محصول فعال نیست.
تصویر حلقه، برچسب سازنده و تعداد ۱۰۰۰ قطعه را نشان می‌دهد. در برخی اسناد کارخانه مقدار سفارش استاندارد می‌تواند بر پایه چند حلقه تعریف شود؛ اما متغیر فروش این صفحه دقیقاً یک حلقه واقعی ۱۰۰۰ عددی است. هنگام دریافت، کد APMF250ARA330MF30S، ظرفیت 33µF، ولتاژ 25V، سلامت نوار و تعداد روی برچسب کنترل شوند.

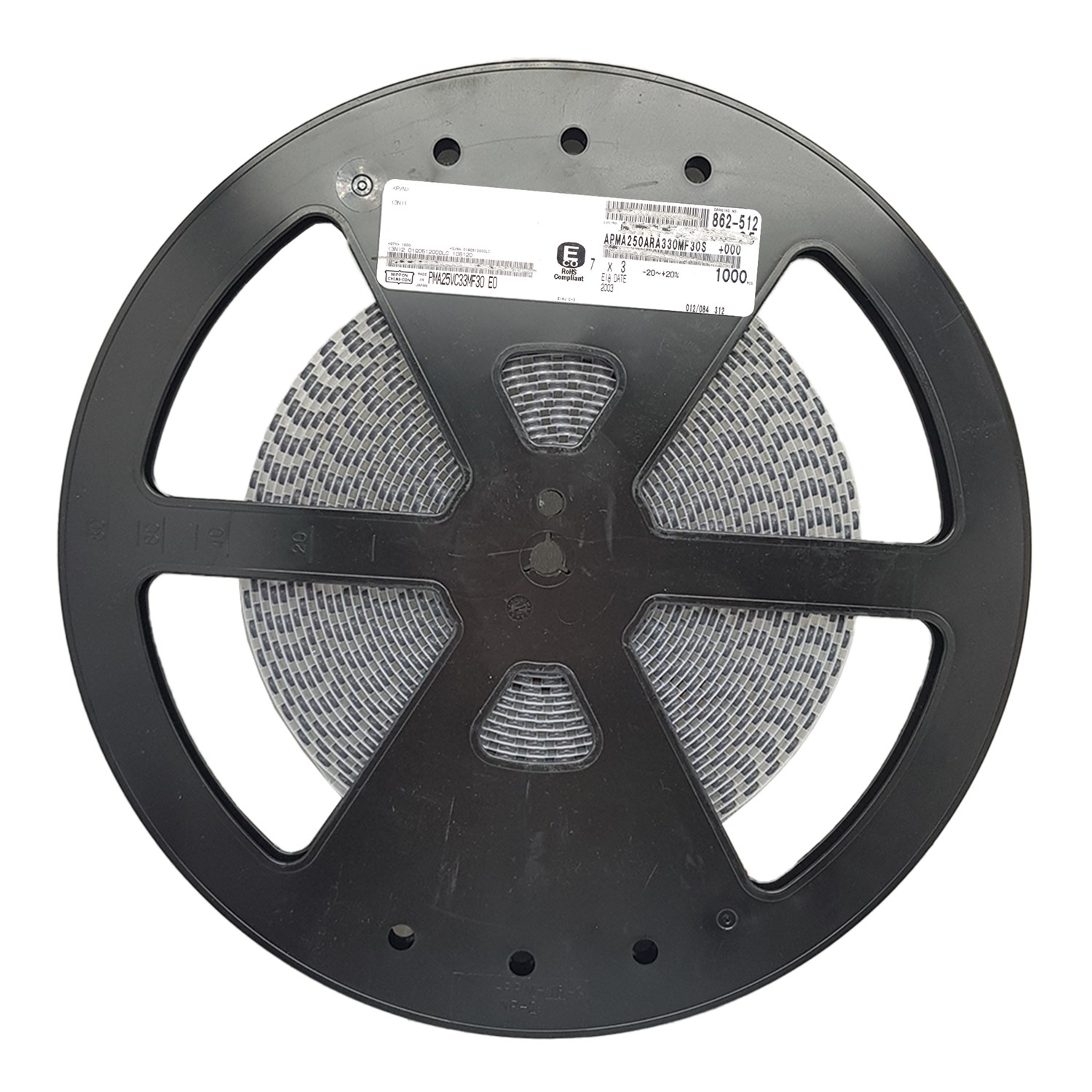

حلقه رسمی و کامل ۱۰۰۰ عددی این مدل روی زمینه سفید
🧪 کنترل ورودی و اندازه‌گیری
برای نمونه‌برداری، ظرفیت با ابزار مناسب در ۲۰ درجه و فرکانس ۱۲۰ هرتز سنجیده شود. ESR بر اساس شرایط ۱۰۰ تا ۳۰۰ کیلوهرتز کنترل گردد. جریان نشتی پس از دو دقیقه اعمال ولتاژ و در دمای مشخص ارزیابی می‌شود. اندازه‌گیری داخل مدار ممکن است تحت تأثیر مسیرهای موازی باشد؛ نمونه آزمون دقیق باید از مدار جدا باشد.
وضعیت بدنه، قطبیت، یکنواختی ترمینال‌ها و سلامت حفره‌های نوار نیز بررسی شوند. وزن مرجع 0.21 g برای شناسایی عمومی است و به‌تنهایی معیار اصالت یا پذیرش قطعه محسوب نمی‌شود. مستندات و برچسب بچ همراه با نتیجه نمونه‌برداری ثبت شوند.
🛠️ کاربردها و محدودیت مهم
ESR پایین و جریان ریپل بالا این رده را برای خروجی مبدل‌های DC-DC، رگولاتورها، خطوط تغذیه پردازنده‌ها، تجهیزات شبکه و بردهای صنعتی عمومی مناسب می‌کند؛ انتخاب قطعی به نیاز مدار بستگی دارد. ولتاژ ضربه این مدل 29 VDC است، اما این عدد مجوز کار دائمی بالاتر از 25 VDC نیست.
کاتالوگ سری PMF این محصول را برای کاربردهای مرتبط با جان انسان و تجهیزات درون‌خودرو تأیید نمی‌کند. برای پزشکی، ایمنی حیاتی، خودرویی، هوافضا یا سامانه‌ای که خرابی آن پیامد جدی دارد، از قطعه‌ای استفاده شود که سازنده همان کاربرد را صریحاً تأیید کرده باشد.
قیمت خازن پلیمری جامد SMD نیپون کمی‌کان مدل APMF250ARA330MF30S ظرفیت 33uF 25V سایز 7×3mm برای یک بسته ۱۰۰۰ عددی برابر 4,290,000 تومان است. تعداد و گارانتی هر دو در فرم خرید به‌صورت متغیر نمایش داده می‌شوند و مقدار پیش‌فرض روی همین بسته کامل و گارانتی «اصالت و سلامت فیزیکی» قرار دارد.
پیش از ثبت سفارش، کد مدل APMF250ARA330MF30S، ظرفیت 33µF، ولتاژ 25V، ابعاد F30، محدودیت کاربرد و تعداد ۱۰۰۰ عدد را با BOM و نیاز خط مونتاژ تطبیق دهید. اگر طراحی به قطعه در حال تولید نیاز دارد، وضعیت توقف تولید این مدل نیز در تصمیم تأمین دیده شود.
❓ سوالات متداول
آیا قیمت برای یک خازن است؟
خیر. مبلغ صفحه برای یک حلقه کامل ۱۰۰۰ عددی است.
آیا این خازن پلاریته دارد؟
بله. قطبیت بدنه، نوار و برد باید پیش از ریفلو کنترل شود.
ESR این مدل چقدر است؟
حداکثر 50mΩ در ۲۰ درجه و فرکانس ۱۰۰ تا ۳۰۰ کیلوهرتز.
آیا مدل برای خودرو مناسب است؟
خیر؛ سازنده سری PMF را برای تجهیزات درون‌خودرو و کاربردهای مرتبط با جان انسان تأیید نکرده است.
آیا محصول هنوز تولید می‌شود؟
رکورد سازنده وضعیت تولید را متوقف‌شده اعلام می‌کند؛ کالای موجود از موجودی فعلی تأمین می‌شود.
اقلام همراه چیست؟
فقط یک حلقه کامل ۱۰۰۰ عددی خازن مدل APMF250ARA330MF30S ارائه می‌شود و لوازم جانبی همراه نیست.
