اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25S

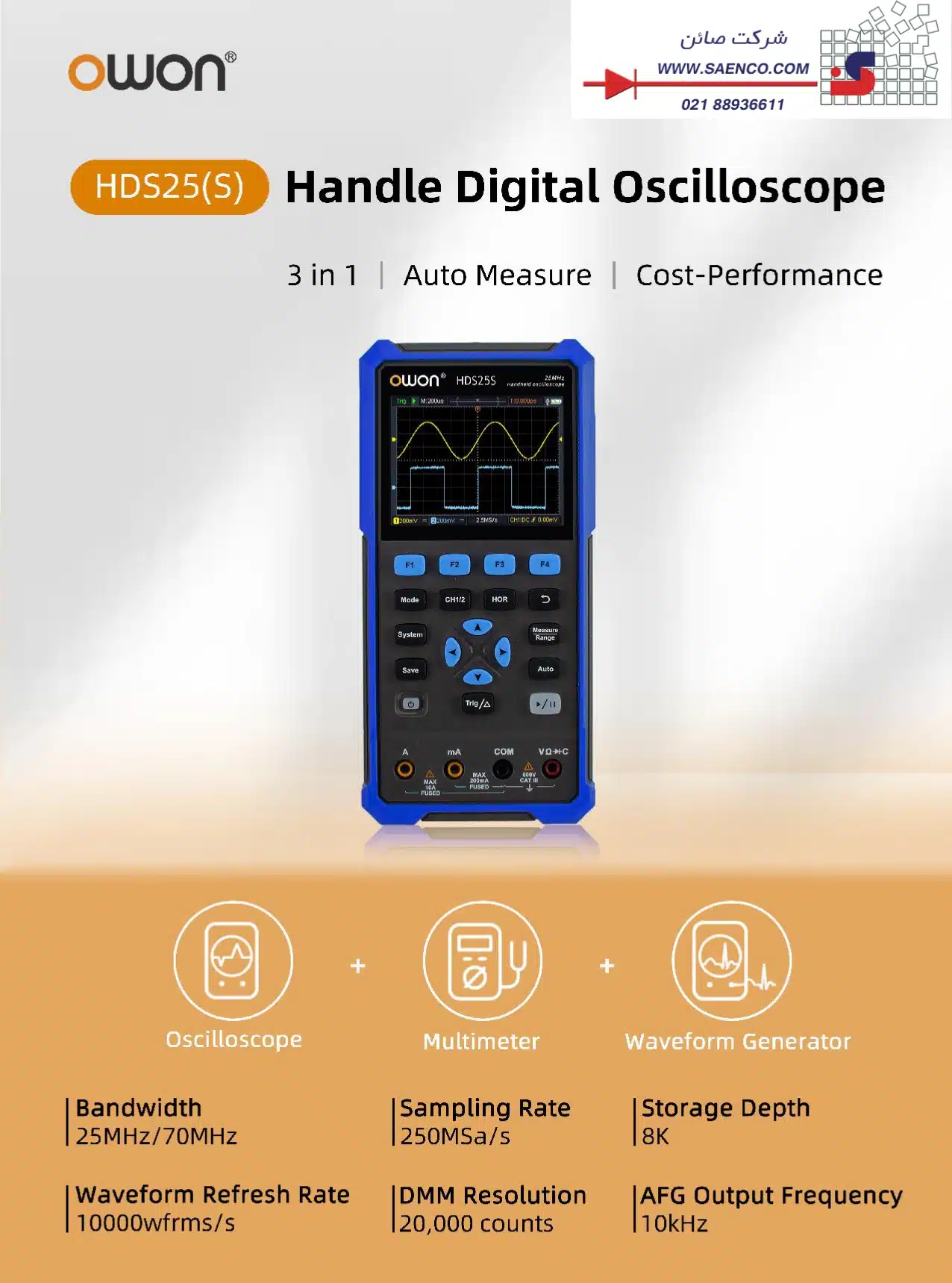

اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25S یک ابزار ۳در۱ است که اسیلوسکوپ دوکاناله 25MHz، مولتی‌متر True‑RMS با دقت ۲۰هزار کانت و مولد موج (AFG) یک‌کاناله را در یک بدنه‌ی پرتابل جمع کرده است؛ نرخ نمونه‌برداری تا 250MSa/s (تک‌کاناله) و 125MSa/s (دوکاناله)، عمق حافظه 8K، سرعت تازه‌سازی 10,000 wfms/s و نمایشگر LCD رنگی 3.5 اینچ، این دستگاه را برای تعمیرات، سرویس میدانی و آموزش ایده‌آل می‌کند.
English (full name & specs): OWON HDS25S Handheld Digital Oscilloscope — 25 MHz, 2‑ch DSO (250/125 MSa/s, 8 K record, 10,000 wfms/s, 10 mV/div–10 V/div, 1 MΩ∥16 pF), integrated 4½‑digit 20,000‑count True‑RMS DMM (AC 750 V/DC 1000 V, 10 A), built‑in 1‑ch AFG (Sine 0.1 Hz–10 MHz; Square/Pulse 0.1 Hz–5 MHz; Ramp 0.1 Hz–1 MHz; ARB 0.1 Hz–5 MHz; 125 MSa/s; 14‑bit; 8K; up to ~2–2.5 Vpp).

اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25S

معرفی و کاربردها 🔧

اگر به‌دنبال یک اسیلوسکوپ دستی هستید که علاوه بر مشاهده و آنالیز شکل موج، امکان اندازه‌گیری الکتریکی دقیق و همچنین تزریق سیگنال تست را هم فراهم کند، اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25S انتخابی هوشمندانه است. دو کانال اسیلوسکوپ با پهنای باند ۲۵ مگاهرتز و ورودی استاندارد 1MΩ∥16pF، در کنار AFG داخلی برای تولید موج سینوسی/مربعی/رمپ/پالس/دلخواه، عیب‌یابی بردهای صنعتی، سیستم‌های کنترلی، منابع تغذیه و پروژه‌های آموزشی را تسهیل می‌کند. مولتی‌متر True‑RMS داخلی نیز نیاز به حمل دستگاه مجزا را برطرف می‌کند.

چرا OWON HDS25S؟ ✨

• سه ابزار در یک بدنه: اسیلوسکوپ + مولتی‌متر + مولد موج؛ ایده‌آل برای سرویس میدانی و کارگاه‌های آموزشی.

• ثبت گذراهای سریع: نرخ نمونه‌برداری 250MSa/s (تک‌کاناله) با حالت‌های Sample/Peak‑Detect.

• نمایش روان و دقیق: 10,000 wfms/s برای دیدن گلیچ‌ها و تغییرات لحظه‌ای.

• تریگر قابل‌اعتماد: Edge Trigger با حالت‌های Auto/Normal/Single برای قفل‌کردن روی سیگنال.

• اندازه‌گیری‌های خودکار کامل: Period، Frequency، Pk‑Pk، Max/Min، Amplitude، RMS و کرسرهای ΔV/ΔT/ΔT&ΔV.

• AFG انعطاف‌پذیر: تولید موج تا 10MHz (سینوسی)، 5MHz (مربعی/پالس)، 1MHz (رمپ) و موج دلخواه ARB با رزولوشن 14‑bit.

• ایمنی و سازگاری: حداکثر ولتاژ ورودی اسیلوسکوپ 400V (pk‑pk)، ضرایب پراب 1X/10X/100X/1000X و کوپلینگ DC/AC/GND؛ ورودی مولتی‌متر تا AC 750V / DC 1000V و 10A.

مشخصات ظاهری 🧩

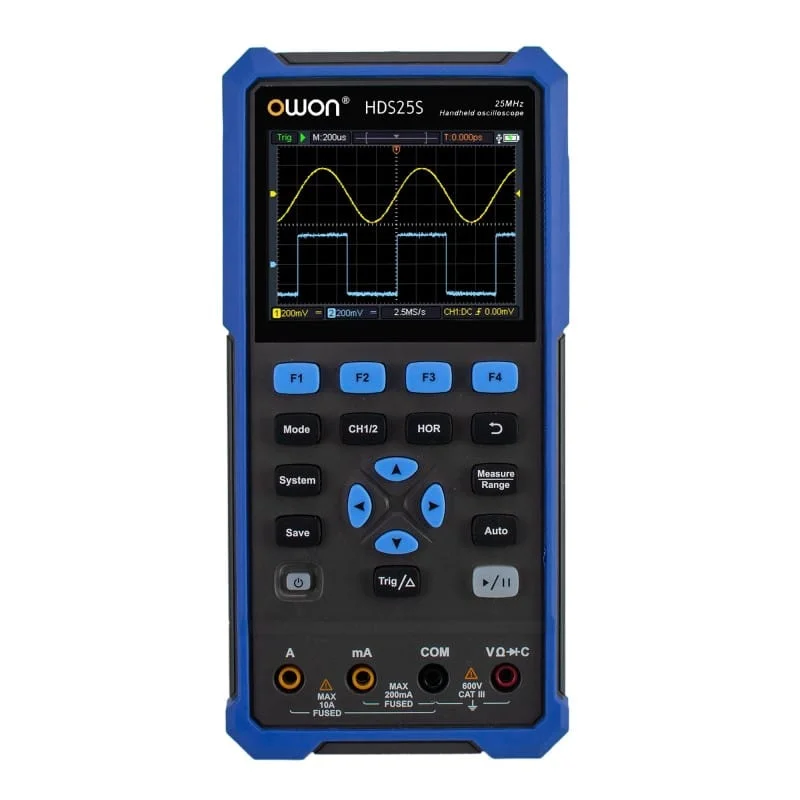

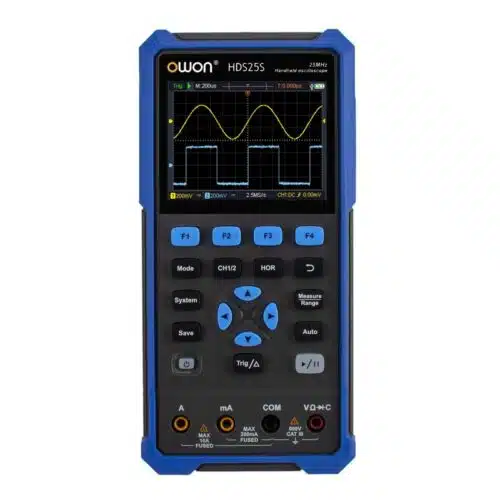

بدنه‌ی ارگونومیک با ضربه‌گیرهای آبی‌رنگ، کلیدهای عملکرد سریع F1 تا F4 و کلیدهای جهتی، تجربه کاربری سریعی را فراهم می‌کند. پورت‌های مولتی‌متر در پایین دستگاه از ورودی‌های اسیلوسکوپ جدا شده‌اند تا احتمال خطای اتصال کم شود. نمایشگر ۳.۵ اینچی خوانایی خوبی در محیط‌های کارگاهی دارد و وزن و ابعاد جمع‌وجور دستگاه جابجایی آن را ساده می‌کند.

مشخصات فنی ⚙️

اسیلوسکوپ

• پهنای باند: 25MHz | کانال‌ها: 2

• نمونه‌برداری: 250MSa/s (تک) / 125MSa/s (دو) | حافظه: 8K

• سرعت تازه‌سازی: 10,000 wfms/s | نمایشگر: LCD 3.5″

• حساسیت عمودی: 10mV/div ~ 10V/div | رزولوشن عمودی: 8‑bit

• مقیاس افقی: 5ns/div ~ 1000s/div (گام 1‑2‑5)

• ورودی: 1MΩ±2% ∥ 16pF±10% | کوپلینگ: DC/AC/GND | حداکثر ورودی: 400V pk‑pk

• تریگر: Edge – Auto/Normal/Single

• اندازه‌گیری خودکار: Period، Frequency، Mean، PK‑PK، Max، Min، Amplitude، RMS

• کرسرها: ΔV، ΔT، ΔT&ΔV (Auto Cursor)

مولتی‌متر داخلی (DMM)

• True‑RMS، 4½‑digit (۲۰,۰۰۰ counts) | Auto Range

• حالت‌ها: ولتاژ، جریان، مقاومت، ظرفیت خازنی، دیود و Continuity

• حداکثر ورودی: AC 750V | DC 1000V | AC/DC 10A

• ایمنی: ورودی‌ها با فیوز محافظ و رده‌ی کاری حرفه‌ای (مطابق چاپ روی پنل)

مولد موج (AFG) – فقط در HDS25S

• انواع موج: Sine، Square، Ramp، Pulse، Arbitrary

• بازه فرکانس خروجی: Sine 0.1Hz–10MHz | Square/Pulse 0.1Hz–5MHz | Ramp 0.1Hz–1MHz | ARB 0.1Hz–5MHz

• نرخ نمونه‌برداری: 125MSa/s | رزولوشن عمودی: 14‑bit | طول موج: 8K

• دامنه خروجی: تا حدود 2–2.5Vpp (بسته به سری تولید)

اقلام همراه 📦

• پروب اسیلوسکوپ

• راهنمای شروع سریع (Quick Guide)

• کابل USB

• سیم‌های مولتی‌متر (Multimeter Lead)

• کابل BNC به گیره سوسماری
  اقلام ممکن است در سری‌های تولید متفاوت باشند.

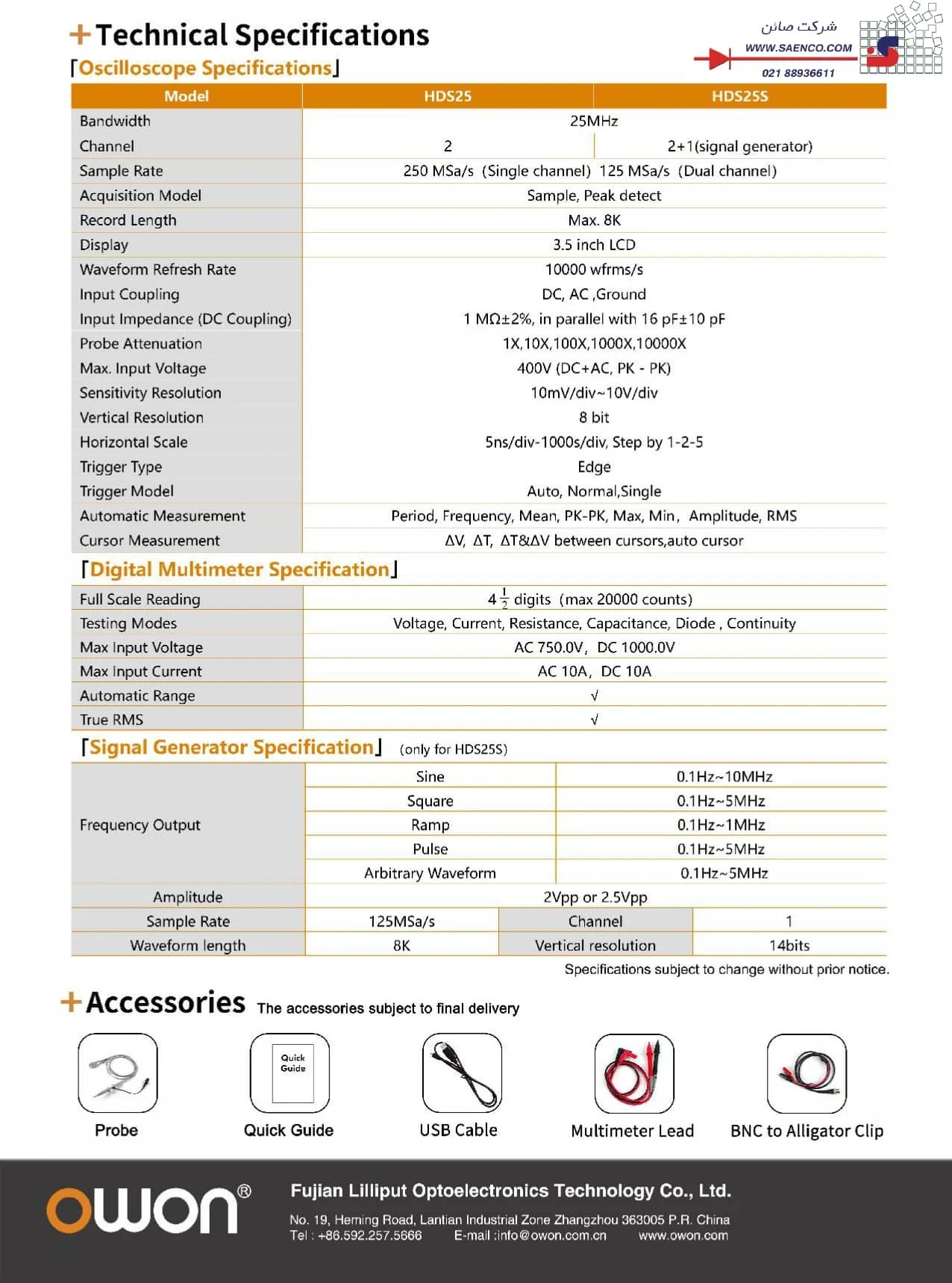

جدول مشخصات 📊

مقایسه با محصولات مشابه 🔍

• OWON HDS25: همان پلتفرم با اسیلوسکوپ + مولتی‌متر اما بدون مولد موج. اگر به تزریق سیگنال نیاز ندارید، HDS25 اقتصادی‌تر است.

• OWON HDS272S (70MHz): پهنای باند بالاتر و قدرت تحلیل بیشتر؛ برای سیگنال‌های پرسرعت مناسب‌تر است، هرچند قیمت بالاتری نسبت به اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25S دارد.

• اسیلوسکوپ‌های رومیزی 50–70MHz: حافظه عمیق‌تر و امکانات بیشتری ارائه می‌دهند، اما قابل‌حمل نیستند و مولتی‌متر/AFG یکپارچه ندارند.

قیمت و خرید از عصرتولز 🛒

برای مشاهده قیمت روز و ثبت سفارش اسیلوسکوپ دستی دیجیتالی اوون مدل OWON HDS25S در عصرتولز، همین حالا آن را به سبد خرید اضافه کنید. با توجه به نوسانات بازار، قیمت به‌صورت عددی درج نمی‌شود؛ اما از ضمانت اصالت کالا، مهلت تست، مشاوره تخصصی و ارسال سریع بهره‌مند می‌شوید.

سوالات متداول (FAQ) ❓

آیا HDS25S واقعاً ۳در۱ است؟
بله؛ اسیلوسکوپ دوکاناله، مولتی‌متر True‑RMS و AFG یک‌کاناله را در یک دستگاه پرتابل ارائه می‌کند.

حداکثر ولتاژ ورودی اسیلوسکوپ چقدر است؟
حداکثر ۴۰۰V (pk‑pk) با پراب و کوپلینگ صحیح. برای دامنه‌های بالاتر از ضرایب پراب 10X/100X/1000X استفاده کنید.

AFG چه موج‌هایی تولید می‌کند؟
سینوسی، مربعی، پالس، رمپ و Arbitrary با نرخ نمونه‌برداری 125MSa/s و رزولوشن 14‑bit؛ بازه فرکانسی مطابق جدول مشخصات است.

مولتی‌متر داخلی چه تفاوتی با مولتی‌مترهای معمولی دارد؟
True‑RMS است، ۲۰,۰۰۰ کانت دقت دارد و رنج‌ها به‌صورت خودکار انتخاب می‌شوند؛ اندازه‌گیری ولتاژ، جریان، مقاومت، ظرفیت، دیود و بیزر را پوشش می‌دهد.

برای چه کاربردهایی پیشنهاد می‌شود؟
تعمیرات و سرویس در محل، عیب‌یابی خطوط تولید، پروژه‌های دانشگاهی/هنرستان و راه‌اندازی آزمایشگاه سبک.
