معرفی پراب لاجیک LAP901 اوون

پراب لاجیک LAP901 اوون مجموعه اتصال شانزده کانال دیجیتال برای اسیلوسکوپ‌های خانواده ADS900A است. این ردیف در فهرست تأمین‌کننده با عنوان آپشن LA به همراه پراب‌های مربوطه معرفی شده است. در تصویر رسمی سازنده، نام LAP901 روی بدنه مرکزی Logic Probe دیده می‌شود و دو گروه اتصال از آن خارج شده‌اند. محصول برای استفاده همراه اسیلوسکوپ سازگار عرضه می‌شود؛ خود دستگاه اسیلوسکوپ جزو این ردیف نیست و این مجموعه به عنوان لاجیک آنالایزر مستقل USB معرفی نمی‌شود.

شانزده ورودی دیجیتال

بخش لاجیک آنالایزر خانواده ADS900A شانزده ورودی D0 تا D15 دارد که در دو گروه D0 تا D7 و D8 تا D15 تقسیم می‌شوند. این کانال‌ها برای مشاهده وضعیت منطقی و ارتباط زمانی سیگنال‌های دیجیتال به کار می‌روند. اندازه‌گیری دیجیتال با نمایش پیوسته دامنه سیگنال در کانال آنالوگ تفاوت دارد؛ یک کانال منطقی وضعیت سیگنال را نسبت به آستانه انتخاب‌شده تفسیر می‌کند. برای تحلیل درست مدار، شماره کانال و نقطه اتصال هر سیم را همراه نتیجه آزمون ثبت کنید.

ساختار مجموعه LAP901

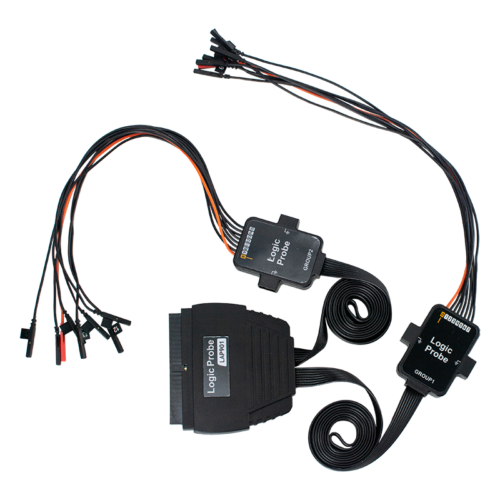

عکس رسمی، بدنه مرکزی پراب، کابل‌های رابط و دو سرگروه با برچسب GROUP1 و GROUP2 را نشان می‌دهد. شاخه‌های کانال‌ها از این سرگروه‌ها خارج می‌شوند تا اتصال به نقاط مختلف مدار امکان‌پذیر شود. در هنگام چیدمان، برچسب کانال روی اتصال را مبنا قرار دهید و صرفاً از رنگ سیم برای تعیین شماره کانال استفاده نکنید. کابل‌ها را بدون کشش و پیچش شدید قرار دهید و از آویزان‌ماندن وزن مجموعه روی اتصال‌های ظریف مدار جلوگیری کنید.

سازگاری با خانواده ADS900A

مرجع سازنده این پراب را در بخش لوازم جانبی ADS900A معرفی می‌کند؛ مدل‌های خانواده شامل ADS912A، ADS914A، ADS922A و ADS924A هستند. پیش از استفاده، وجود رابط مربوط و پشتیبانی دستگاه از قابلیت لاجیک آنالایزر را طبق راهنمای همان نسخه بررسی کنید. این پراب جایگزین پراب آنالوگ BNC نیست و سازگاری آن با خانواده‌های دیگر از روی شباهت نام یا تعداد کانال نتیجه گرفته نمی‌شود. برای مقایسه دستگاه میزبان می‌توانید صفحه اسیلوسکوپ OWON ADS924A را ببینید.

آستانه تشخیص سیگنال

سازنده برای بخش لاجیک ADS900A محدوده آستانه مثبت و منفی ۲۰ ولت با گام ۱۰ میلی‌ولت و حداقل نوسان سیگنال ۵۰۰ میلی‌ولت پیک‌تاپیک اعلام کرده است. انتخاب آستانه باید با سطح منطقی مدار هماهنگ باشد؛ آستانه نامناسب می‌تواند وضعیت صفر و یک را نادرست نمایش دهد. پیش از ثبت طولانی، چند تغییر وضعیت شناخته‌شده را بررسی کنید و مطمئن شوید کانال مورد نظر درست انتخاب شده است. مقادیر آستانه، حدود ورودی مجاز و دامنه واقعی سیگنال سه مفهوم جدا هستند.

حدود ورودی و اتصال مدار

حداکثر ورودی اعلام‌شده برای بخش لاجیک این خانواده مثبت و منفی ۴۰ ولت پیک در رده CAT I است. محدوده تنظیم آستانه به معنی اجازه اتصال به هر مدار یا هر رده اندازه‌گیری نیست. پیش از اتصال، ولتاژ و مرجع مشترک مدار را بررسی کنید و محدودیت‌های دستگاه میزبان و پراب را با هم رعایت کنید. این مجموعه برای اتصال مستقیم به برق شهر معرفی نشده است. در صورت نامشخص‌بودن وضعیت مدار، اتصال را انجام ندهید تا شرایط اندازه‌گیری روشن شود.

آماده‌سازی و ثبت آزمون

پس از اتصال صحیح مجموعه، کانال‌های مورد نیاز را در دستگاه انتخاب و برای آن‌ها نام روشن تعیین کنید. راهنمای رسمی ADS900A هنگام اتصال اولیه پراب، انجام کالیبراسیون صفر پراب را توصیه می‌کند؛ این کار باید از منوی مربوط و طبق راهنمای دستگاه انجام شود. سپس تنظیمات آستانه، تریگر و نمایش کانال‌ها را متناسب با آزمون تنظیم کنید. برای تکرارپذیری، نام سیگنال‌ها، گروه اتصال، آستانه و شرایط تریگر را همراه فایل ذخیره‌شده یادداشت کنید.

تفاوت آپشن LA با مولد سیگنال

پراب LA برای دریافت و مشاهده سیگنال‌های دیجیتال استفاده می‌شود؛ وظیفه تولید موج بر عهده بخش مولد سیگنال است. آپشن مولد خانواده ADS900A محصول و قابلیت دیگری است و خرید این مجموعه به معنی دریافت مولد یا فعال‌شدن همه امکانات اختیاری دستگاه نیست. کانال‌های دیجیتال نیز به تعداد کانال‌های آنالوگ دستگاه اضافه نمی‌شوند تا جای آن‌ها را بگیرند؛ هر بخش روش اندازه‌گیری خود را دارد. برای انتخاب مجموعه کامل، نیاز به مشاهده آنالوگ، تحلیل منطقی و تولید سیگنال را جدا مشخص کنید.

قیمت و خرید LAP901

قیمت این صفحه برای مجموعه پراب لاجیک شانزده‌کاناله LAP901 مربوط به آپشن LA خانواده ADS900A است. عکس ارائه‌شده تصویر رسمی کامل مجموعه است و بدون بازسازی استفاده شده تا مسیر کابل‌ها و دو گروه ورودی قابل تشخیص باشند. هنگام سفارش، خانواده اسیلوسکوپ و نوع ورودی مورد نیاز را مبنا قرار دهید. این ردیف شامل اسیلوسکوپ، کامپیوتر یا مولد سیگنال مستقل نیست. برای نگهداری، کابل‌ها را با حلقه‌های نرم جمع کنید و اتصال‌های کوچک را از فشار مکانیکی و رطوبت دور نگه دارید.

مشخصات LAP901 و بخش LA سازگار
