معرفی پراب منبع تغذیه OWON

پراب منبع تغذیه OWON یک جفت سیم رابط قرمز و مشکی برای اتصال خروجی منبع تغذیه به مدار یا بار مناسب است. این مجموعه در فهرست تأمین‌کننده با عنوان پراب‌های قرمز و مشکی منبع تغذیه آمده و تصویر آن در بخش لوازم جانبی رسمی سری SPS اوون با عنوان Test Leads معرفی شده است. هر مسیر یک فیش بانانا در یک سر و گیره سوسماری در سر دیگر دارد. قیمت صفحه مربوط به همین جفت رابط است و دستگاه منبع تغذیه را شامل نمی‌شود.

اتصال بانانا به سوسماری

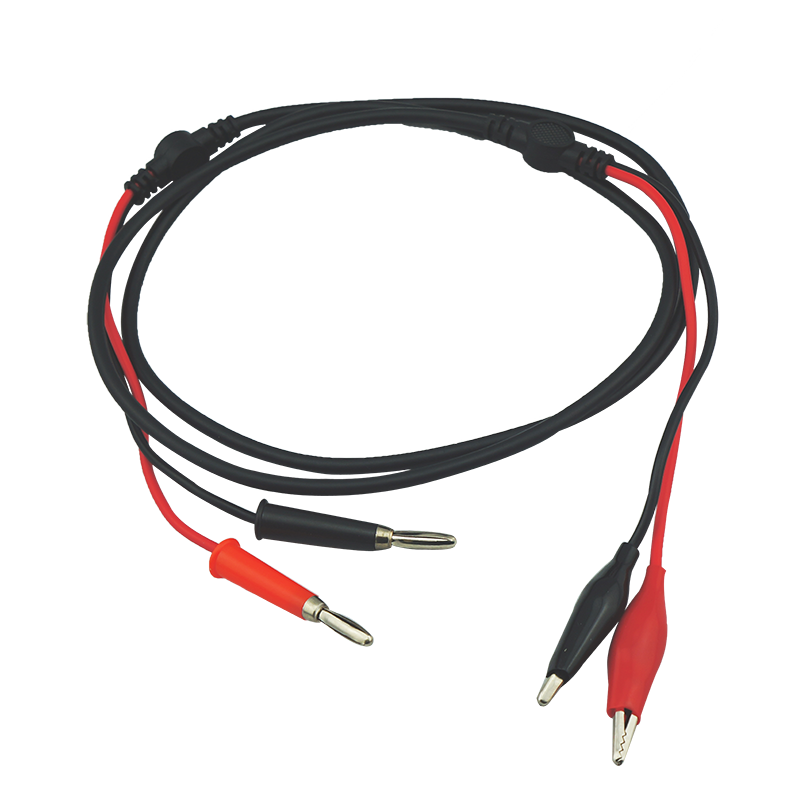

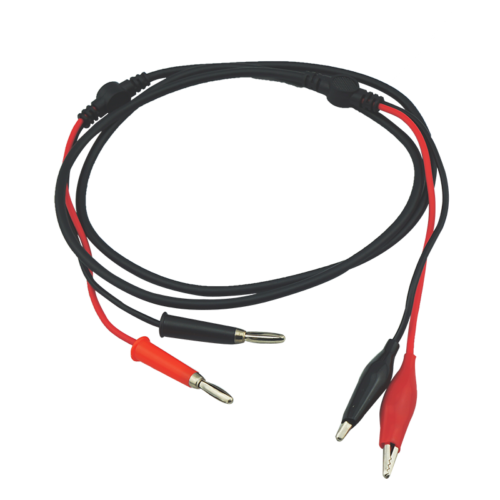

فیش‌های بانانای نری برای قرارگرفتن در ترمینال سازگار به کار می‌روند و گیره‌های سوسماری امکان اتصال موقت به نقطه مناسب مدار را فراهم می‌کنند. شکل اتصال دو سر در عکس رسمی قابل مشاهده است. پیش از استفاده، نوع ترمینال منبع و فضای نقطه اتصال روی بار را بررسی کنید؛ اتصال باید بدون فشار غیرعادی در جای خود قرار بگیرد. از اتصال نیمه‌جا یا لق استفاده نکنید و هنگام جداکردن رابط، بدنه فیش یا گیره را بگیرید تا سیم تحت کشش قرار نگیرد.

تشخیص مسیر قرمز و مشکی

دو رنگ قرمز و مشکی برای تشخیص مسیرهای اتصال مفید هستند. در چیدمان متعارف تغذیه DC، قرمز برای مسیر مثبت و مشکی برای مسیر منفی استفاده می‌شود؛ با این حال رنگ سیم جای بررسی علامت ترمینال و قطبیت واقعی را نمی‌گیرد. پیش از فعال‌کردن خروجی، هر مسیر را از منبع تا بار دنبال کنید و از جابه‌جا نبودن اتصال‌ها مطمئن شوید. در مدارهایی که چند منبع یا مرجع مشترک دارند، نقشه اتصال را مبنا قرار دهید تا اتصال ناخواسته بین خروجی‌ها ایجاد نشود.

انتخاب رابط مناسب برای بار

نوع فیش و رنگ کابل به تنهایی حداکثر جریان، ولتاژ کاری یا طول رابط را مشخص نمی‌کنند. در مرجع تصویری این محصول مقدار مستقل و روشنی برای این ویژگی‌ها اعلام نشده است؛ بنابراین توان و جریان نامی منبع تغذیه نباید خودکار به کابل نسبت داده شود. اگر آزمون شما به جریان مشخص یا افت ولتاژ بسیار کم وابسته است، مشخصات نسخه کابل و شرایط اتصال را بررسی کنید. انتخاب رابط باید با نیاز بار و محدودیت تجهیزات هماهنگ باشد، نه صرفاً با جاخوردن فیش در ترمینال.

اتصال پیش از روشن‌کردن خروجی

ابتدا خروجی منبع تغذیه را غیرفعال کنید و ولتاژ و محدودیت جریان مورد نیاز بار را تنظیم کنید. سپس رابط‌ها را به ترمینال‌ها و نقاط مناسب بار وصل کنید. گیره‌ها نباید با هم یا با بخش رسانای ناخواسته تماس داشته باشند. پس از بررسی قطبیت و استحکام اتصال، خروجی را طبق روش کار دستگاه فعال کنید. اگر اتصال ناپایدار است، خروجی را قطع کرده و علت را برطرف کنید؛ نگه‌داشتن دستی یک گیره لق روش مناسبی برای ادامه آزمون نیست.

افت ولتاژ و کیفیت تماس

مقاومت سیم و محل تماس گیره‌ها می‌تواند باعث تفاوت ولتاژ در خروجی منبع و دو سر بار شود. این موضوع به‌ویژه هنگام افزایش جریان اهمیت پیدا می‌کند. اتصال تمیز و پایدار به تکرارپذیری آزمون کمک می‌کند، اما به تنهایی جای مشخصات الکتریکی کابل را نمی‌گیرد. در صورت مشاهده افت غیرمنتظره یا گرم‌شدن غیرعادی، خروجی را قطع کنید و وضعیت رابط و اتصال را بررسی کنید. تغییر تنظیم ولتاژ برای پوشاندن یک اتصال معیوب می‌تواند شرایط نامناسبی برای بار ایجاد کند.

تفاوت با کابل سیگنال و پراب اندازه‌گیری

این محصول رابط خروجی منبع تغذیه است و مدار تضعیف یا جبران‌سازی پراب اسیلوسکوپ برای آن ادعا نمی‌شود. اگر به رابط سیگنال با کانکتور BNC نیاز دارید، کابل BNC به سوسماری اوون محصول جداگانه‌ای است. همچنین برای مشاهده خانواده مرجع این رابط می‌توانید صفحه منبع تغذیه SPS6051 را پس از تطبیق مدل بررسی کنید. نوع رابط باید بر اساس کاربرد انتخاب شود؛ شباهت گیره‌های انتهایی به معنی یکسان‌بودن تمام کابل‌ها نیست.

نگهداری و حمل رابط‌ها

پس از قطع خروجی، گیره‌ها را با گرفتن بدنه آن‌ها آزاد کنید و سیم‌ها را با حلقه‌های نرم جمع کنید. خم‌کردن تند نزدیک فیش یا محل ورود سیم به گیره می‌تواند به رابط فشار وارد کند. پیش از هر استفاده، روکش، بدنه اتصال و بخش فلزی گیره را از نظر آسیب ظاهری بررسی کنید. رابط را خشک نگه دارید و زیر تجهیزات سنگین قرار ندهید. اگر آسیب روکش یا اتصال مشاهده شد، پیش از ادامه استفاده وضعیت کابل را بررسی و مشکل را برطرف کنید.

قیمت و خرید پراب منبع تغذیه

قیمت این صفحه برای یک جفت رابط قرمز و مشکی OWON با اتصال بانانا به گیره سوسماری است. عکس صفحه تصویر رسمی و بدون بازسازی مجموعه است و برای تشخیص نوع دو سر قابل استفاده است. کد مدل مستقل برای این ردیف در فهرست تأمین‌کننده درج نشده؛ نام محصول به صورت توصیفی نوشته شده است. منبع تغذیه، بار الکترونیکی و سایر تجهیزات همراه این جفت سیم نیستند. هنگام انتخاب، نوع ترمینال، شرایط بار و مشخصات مورد نیاز کابل را با هم بررسی کنید.
