پراب اکتیو دیفرانسیل 1300 ولت اوون مدل OWON OD5013 با پهنای باند 50MHz برای اندازه‌گیری ولتاژهای تفاضلی بالا طراحی شده است. این پراب پهنای باند 50MHz و زمان خیز 7ns دارد. نسبت تضعیف آن 50X و 500X است و حد تفاضلی آن به‌ترتیب 130 و 1300 ولت محسوب می‌شود. حد مد مشترک در CAT II برابر 1000Vrms و در CAT III برابر 600Vrms است. این مدل برای بررسی سیگنال‌های ولتاژ بالا با اسیلوسکوپ مناسب است.
این متن با هوش مصنوعی از مشخصات کالا ساخته شده و ممکن است دقیق نباشد.
پراب اکتیو دیفرانسیل 1300 ولت اوون مدل OWON OD5013 با پهنای باند 50MHz با دو نسبت تضعیف انتخابی و تغذیه USB برای اندازه‌گیری تفاضلی عرضه می‌شود.
راهنمای مطالعه
کاربرد پراب OD5013
پراب OD5013 برای مشاهده اختلاف ولتاژ دو نقطه مدار با اسیلوسکوپ به کار می‌رود. این مدل از خانواده OD5000 دارای پهنای باند 50 مگاهرتز و دو نسبت تضعیف 50X و 500X است. خروجی پراب به ورودی سازگار اسیلوسکوپ متصل می‌شود؛ خود پراب نمایشگر یا حافظه ثبت شکل موج ندارد. این صفحه مربوط به پراب مستقل است و اسیلوسکوپ همراه آن نیست. انتخاب مدل باید بر پایه اختلاف ولتاژ، ولتاژ نسبت به زمین و محتوای فرکانسی سیگنال انجام شود.
حدود ولتاژ و انتخاب نسبت تضعیف
در نسبت 50X حد ولتاژ تفاضلی 130 ولت و در نسبت 500X حد آن 1300 ولت است. سازنده این حدود را با تعریف DC + Peak AC اعلام کرده است؛ بنابراین آن‌ها را ولتاژ مؤثر AC در نظر نگیرید. هر بار که نسبت تضعیف تغییر می‌کند، ضریب پروب در کانال اسیلوسکوپ نیز باید با آن هماهنگ شود. در غیر این صورت عدد دامنه نمایش‌داده‌شده می‌تواند نادرست باشد. حد ورودی در تضعیف کمتر با حد ورودی در تضعیف بیشتر یکسان نیست.

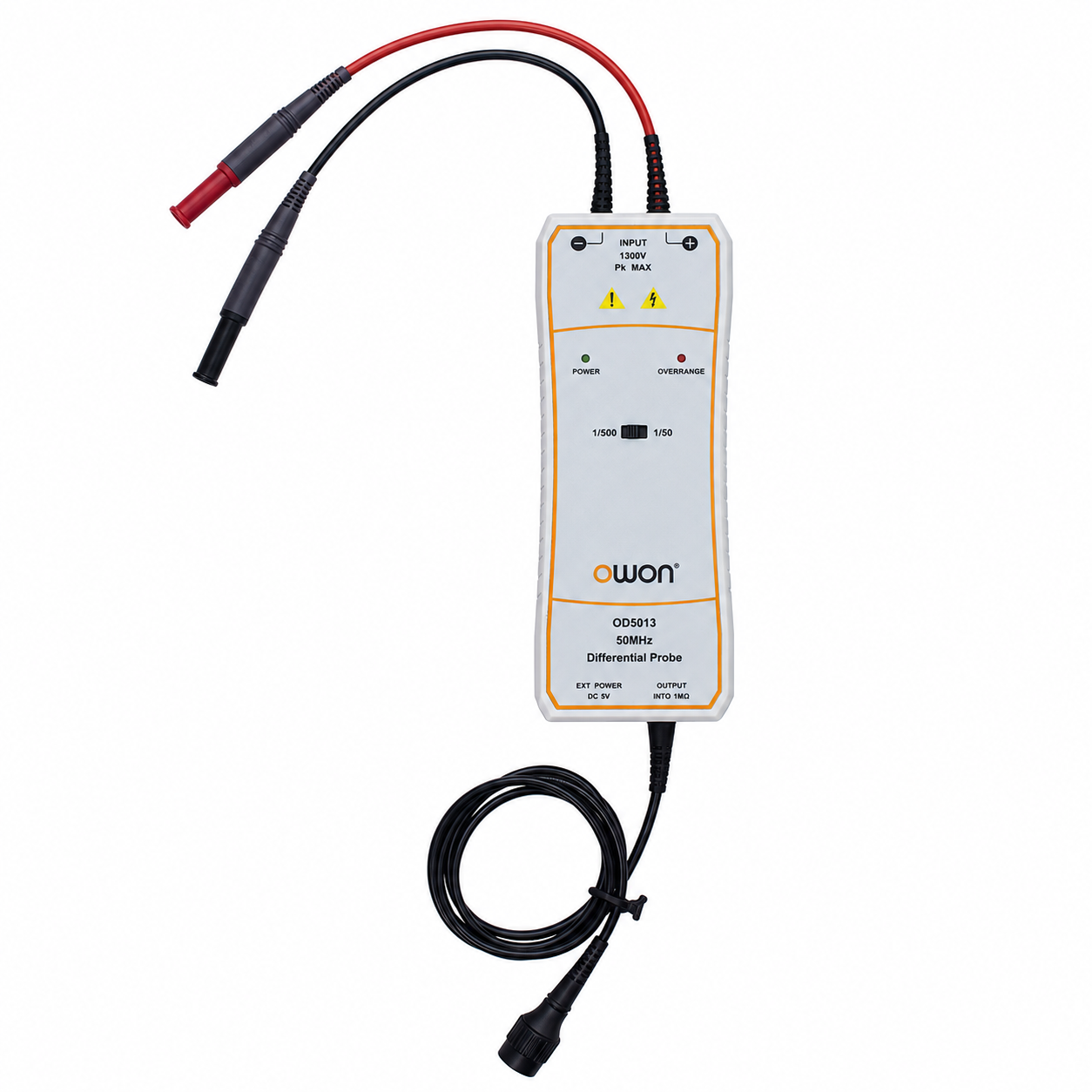

تصویر، بازسازی نمای خانواده OD5000 بر پایه تصویر مرجع سازنده است و عکس اختصاصی محصول نیست. طول کابل و پهنای باند مدل انتخابی در جدول مشخصات آمده است؛ تصویر مقیاس طول نیست.
ولتاژ مد مشترک و رده اندازه‌گیری
برای این مدل، حد مد مشترک در جدول سازنده به صورت 1000Vrms در CAT II؛ 600Vrms در CAT III آمده است. ولتاژ مد مشترک با اختلاف ولتاژ بین دو ورودی تفاوت دارد؛ ممکن است اختلاف دو نقطه کوچک باشد ولی هر دو نسبت به زمین در سطح بالایی قرار داشته باشند. هر دو شرط باید هم‌زمان بررسی شوند. رده اندازه‌گیری، حدود متعلقات و شرایط مدار را هم در نظر بگیرید. تفاضلی‌بودن پراب به معنی ایزولاسیون نامحدود یا امکان اتصال به هر مدار با ولتاژ مشابه نیست.
پهنای باند 50MHz و زمان خیز
پهنای باند نامی OD5013 در نقطه افت ۳ دسی‌بل برابر 50 مگاهرتز و زمان خیز اعلام‌شده 7 نانوثانیه است. در سیگنال پالسی، سرعت لبه‌ها هم در انتخاب پهنای باند اهمیت دارد. پاسخ پراب، اسیلوسکوپ و چیدمان اتصال‌ها با هم نتیجه اندازه‌گیری را شکل می‌دهند. پهنای باند نامی را با مجازبودن بیشینه ولتاژ در تمام فرکانس‌ها یکسان نگیرید؛ برای دامنه‌های بالا باید شرایط و محدودیت‌های فرکانسی دفترچه همان مدل رعایت شوند.
امپدانس ورودی و اثر بر مدار
مقاومت هر ورودی نسبت به زمین 4 مگااهم و مقاومت بین دو ورودی 8 مگااهم است. ظرفیت‌های متناظر به‌ترتیب ۷ و ۳٫۵ پیکوفاراد اعلام شده‌اند. اتصال پراب می‌تواند به‌ویژه در مدارهای حساس یا مسیرهای دارای امپدانس بالا، بر رفتار سیگنال اثر بگذارد. برای تکرارپذیری آزمون، نقطه اتصال و آرایش کابل‌ها را مشخص و ثابت نگه دارید. دقت ±۲ درصد پراب نیز با خطای کل مجموعه اندازه‌گیری یکسان نیست؛ مشخصات اسیلوسکوپ و شرایط آزمون در نتیجه نهایی نقش دارند.
تغذیه و هشدار اضافه‌محدوده
پراب اکتیو به تغذیه نیاز دارد و برای این خانواده آداپتور USB با خروجی ۵ ولت و ۱ آمپر معرفی شده است. ورودی آداپتور ۱۰۰ تا ۲۴۰ ولت AC با فرکانس ۵۰ تا ۶۰ هرتز است. USB در این مشخصات برای تأمین توان به کار می‌رود و نباید از آن قابلیت انتقال داده شکل موج را نتیجه گرفت. نشانگر اضافه‌محدوده برای آگاه‌کردن کاربر است؛ آستانه روشن‌شدن هشدار را به‌عنوان افزایش حد مجاز اندازه‌گیری تفسیر نکنید. سلامت عایق و اتصالات نیز باید پیش از استفاده بررسی شود.
طول کابل و تفاوت مدل‌های خانواده
طول سیم‌های ورودی OD5013 حدود 60 سانتی‌متر و طول کابل خروجی حدود ۹۰ سانتی‌متر است. ابعاد بدنه ۱۷۶ در ۶۵ در ۲۵ میلی‌متر ذکر شده است. مدل‌های OD5013 و OD5026 با پهنای باند ۵۰ مگاهرتز، سیم ورودی حدود ۶۰ سانتی‌متر دارند؛ OD5126 با پهنای باند ۱۰۰ مگاهرتز، سیم ورودی حدود ۳۰ سانتی‌متر دارد. ظاهر مشترک خانواده دلیل یکسان‌بودن مشخصات نیست. برای سفارش، کد کامل مدل و جدول مشخصات همین صفحه را ملاک قرار دهید.
قیمت و خرید OWON OD5013
قیمت و گزینه گارانتی OD5013 در بخش سفارش همین صفحه نمایش داده می‌شود. پیش از انتخاب، مدل اسیلوسکوپ، نیاز به پهنای باند، حدود ولتاژ و نوع اتصال مدار را کنترل کنید. برای مقایسه با خانواده دیگری از پراب‌های تفاضلی، صفحه پراب OWON OD6015 را ببینید. همچنین اسیلوسکوپ OWON XDS4352 یک صفحه مرتبط برای بررسی امکانات نمایش و ثبت سیگنال است؛ سازگاری اتصال و حدود ورودی باید جداگانه کنترل شوند.
1300 ولت با تعریف DC + Peak AC در نسبت 500X؛ در نسبت 50X حد آن 130 ولت است.
آیا USB برای ثبت داده در رایانه است؟
خیر؛ در مشخصات این پراب، USB برای تأمین توان ۵ ولت معرفی شده است.
آیا اسیلوسکوپ همراه کالا است؟
این صفحه مربوط به پراب مستقل است و اسیلوسکوپ جداگانه تهیه می‌شود.
برای بررسی گزینه‌های دیگر، دسته پراب اسیلوسکوپ را ببینید. هنگام انتخاب، مشخصات و سازگاری هر محصول را جداگانه تطبیق دهید.
