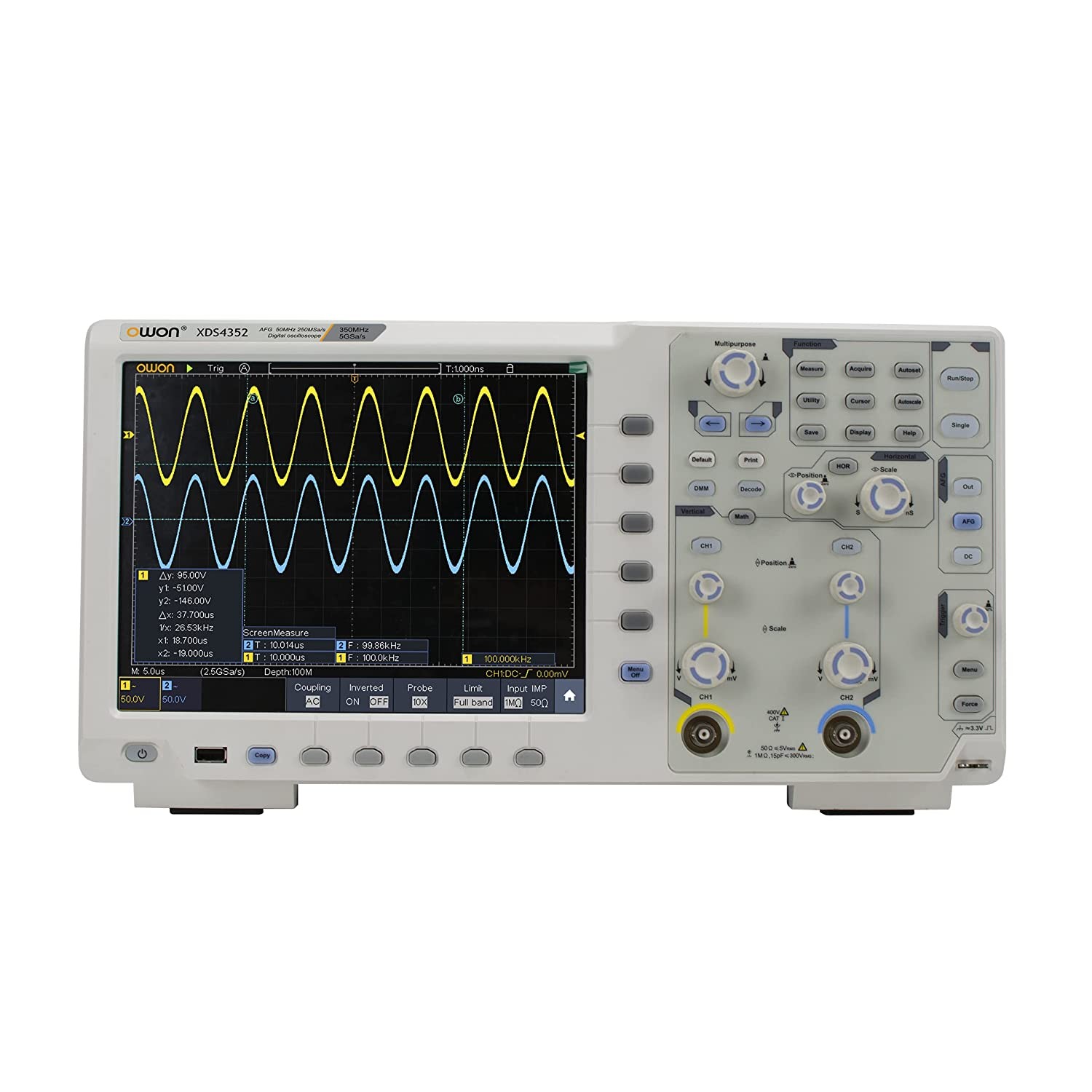

اسیلوسکوپ دیجیتال دو کانال اوون مدل OWON XDS4352 برای مشاهده دو سیگنال هم‌زمان با پهنای باند ۳۵۰ مگاهرتز طراحی شده است. این اسیلوسکوپ رومیزی از خانواده XDS4000، دو ورودی آنالوگ، نمایشگر لمسی ۱۰٫۴ اینچی و فانکشن ژنراتور تک کانال داخلی دارد. اگر بررسی پروژه بر مقایسه ورودی و خروجی یک مدار یا دنبال‌کردن دو مسیر متمرکز است، تعداد کانال‌های این مدل با همین روش کار تناسب دارد.

دو کانال برای مقایسه ورودی و خروجی

می‌توان یک کانال را به سیگنال ورودی و کانال دیگر را به پاسخ مدار اختصاص داد. در این حالت، اختلاف دامنه، تأخیر زمانی یا تغییر شکل موج در یک صفحه دیده می‌شود. پیش از مقایسه، ضریب تضعیف پروب‌ها و تنظیم کانال‌ها را یکسان یا متناسب انتخاب کنید. تفاوت ناشی از تنظیم 1X و 10X نباید با تقویت یا تضعیف واقعی مدار اشتباه گرفته شود. این مدل دو ورودی دارد و برای ثبت هم‌زمان چهار نقطه باید مدل چهارکاناله را بررسی کرد.

پهنای باند و نرخ نمونه‌برداری

پهنای باند ۳۵۰ مگاهرتز به پاسخ مسیر ورودی مربوط است؛ نرخ نمونه‌برداری اعلام‌شده تا ۵ گیگاسمپل بر ثانیه تعداد نمونه‌های دیجیتال را بیان می‌کند. این دو مشخصه به جای یکدیگر استفاده نمی‌شوند. برای بررسی لبه‌های سریع، پهنای باند پروب، طول اتصال و روش زمین‌کردن نیز اهمیت دارند. نرخ قابل استفاده در آزمون واقعی را با حالت اکتساب و تنظیمات انتخاب‌شده کنترل کنید.

حافظه عمیق و بزرگ‌نمایی رخداد

طول ثبت 400M برای ذخیره یک بازه طولانی‌تر از سیگنال و سپس مشاهده بخش جزئی آن کاربرد دارد. برای نمونه، می‌توان توالی راه‌اندازی مدار را ثبت کرد و پس از توقف، اطراف یک پالس غیرمنتظره را بزرگ‌نمایی کرد. نرخ نوسازی تا ۶۰۰ هزار شکل موج در ثانیه در مشخصات این خانواده آمده است. این مقدار به شرایط کار وابسته است و نباید برای هر ترکیب تنظیمات ثابت فرض شود.

انتخاب تریگر و ثبت نتیجه

تریگر لبه برای بسیاری از سیگنال‌های دوره‌ای نقطه شروع مناسبی است. حالت‌های پالس، شیب، پنجره و دیگر روش‌های تریگر امکان تمرکز بر شرایط متفاوت را فراهم می‌کنند. ابتدا نمایش پایدار ایجاد کنید، سپس تنظیم حساسیت و مقیاس زمانی را برای رخداد مورد نظر تغییر دهید. همراه فایل شکل موج، رنج کانال، نوع کوپلینگ، نسبت پروب و شرایط بار را نگه دارید تا نتیجه در بازبینی بعدی قابل تفسیر باشد.

فانکشن ژنراتور داخلی

ژنراتور تک کانال با سقف فرکانس ۵۰ مگاهرتز، نرخ نمونه‌برداری ۲۵۰ مگاسمپل بر ثانیه و تفکیک ۱۴ بیت در مشخصات دستگاه آمده است. این خروجی برای اعمال سیگنال آزمون و مشاهده پاسخ با دو کانال اسیلوسکوپ کاربرد دارد. دامنه و آفست را با تحمل ورودی مدار تطبیق دهید. امپدانس بار و کابل می‌توانند بر دامنه واقعی اثر بگذارند؛ بنابراین مقدار روی محل اتصال را با روش مناسب بررسی کنید.

محاسبات و امکانات اختیاری

عملیات ریاضی، FFT و نمودار بود برای بررسی جنبه‌های زمانی و فرکانسی سیگنال استفاده می‌شوند. در تحلیل FFT، طول ثبت، پنجره و نرخ نمونه‌برداری بر نتیجه اثر دارند. مولتی‌متر و رمزگشایی برخی پروتکل‌ها در جدول سازنده گزینه اختیاری هستند. وجود کلید DMM یا Decode در عکس پنل به‌تنهایی به معنی فعال‌بودن همه مجوزها یا همراه‌بودن متعلقات اختیاری در بسته نیست.

نمایشگر، رابط‌ها و میز آزمایش

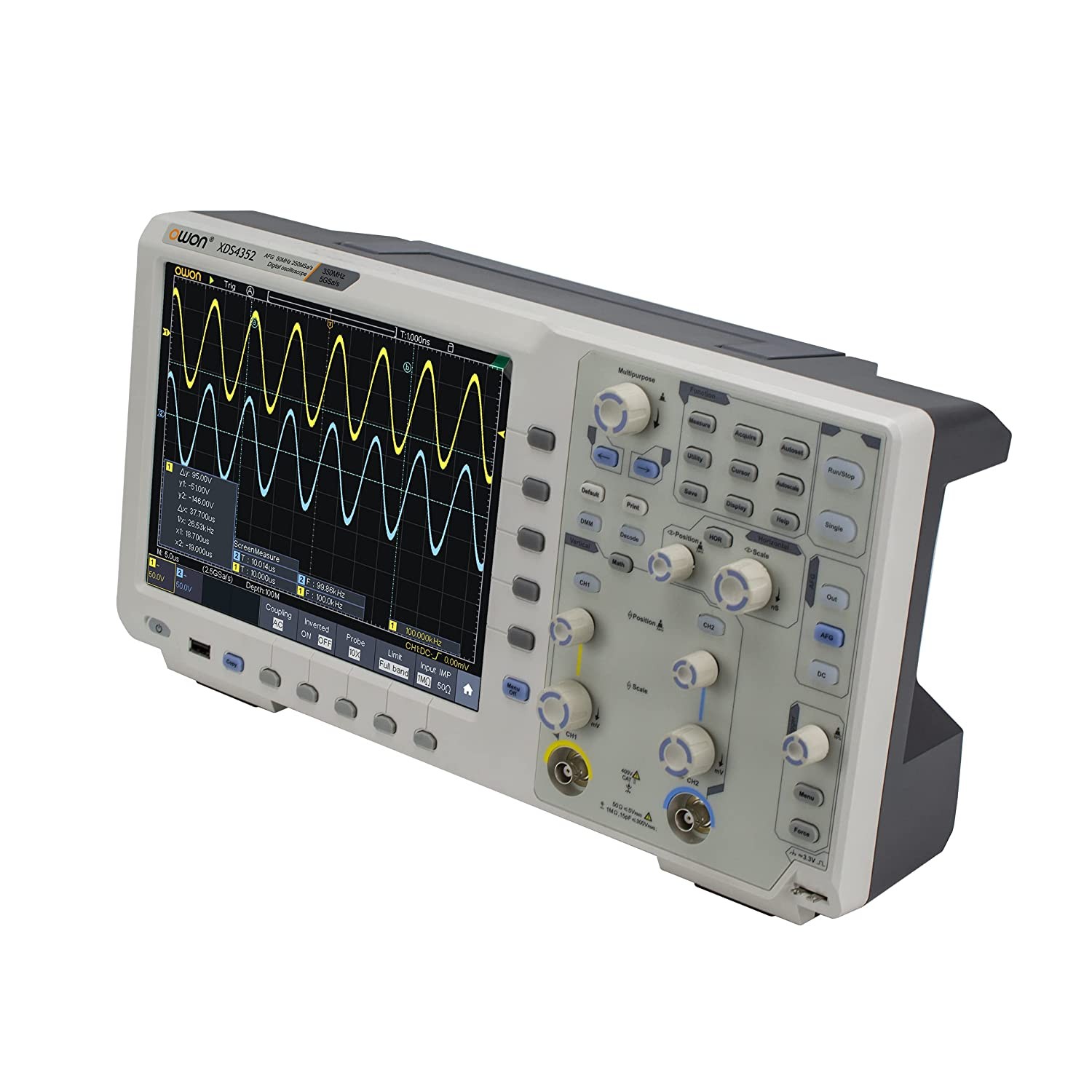

صفحه لمسی ۱۰٫۴ اینچی همراه با کنترل‌های فیزیکی برای تنظیم کانال‌ها و مرور شکل موج در دسترس است. رابط‌های USB Host و USB Device، شبکه LAN و خروجی VGA برای ارتباط و نمایش اطلاعات معرفی شده‌اند. پیش از اتصال به سامانه ثبت آزمایشگاه، روش ارتباط و نرم‌افزار سازگار را بررسی کنید. نام‌گذاری فایل‌ها با مدل دستگاه، تاریخ و تنظیمات کلیدی، مقایسه آزمون‌های تکرارشده را آسان‌تر می‌کند.

اقلام همراه و انتخاب مدل

تعداد و نوع پروب‌ها، کابل‌ها و متعلقات باید با بسته سفارش تطبیق داده شود. پیش از اندازه‌گیری، جبران‌سازی پروب و سلامت اتصال را بررسی کنید. دو ورودی اسیلوسکوپ به معنی دو کانال ایزوله از یکدیگر نیست و حدود ولتاژ و اتصال زمین باید رعایت شوند. برای پروژه‌ای که به چهار مسیر هم‌زمان نیاز دارد، مدل هم‌خانواده XDS4504 با چهار کانال و پهنای باند ۵۰۰ مگاهرتز انتخاب قابل مقایسه‌ای است.

جدول مشخصات فنی XDS4352

پرسش‌های متداول

تفاوت اصلی XDS4352 با XDS4504 چیست؟

XDS4352 دو کانال و پهنای باند ۳۵۰ مگاهرتز دارد؛ XDS4504 چهار کانال و پهنای باند ۵۰۰ مگاهرتز ارائه می‌کند.

آیا همه امکانات روی کلیدهای پنل در بسته فعال هستند؟

خیر؛ مولتی‌متر و بعضی گزینه‌های رمزگشایی در اطلاعات سازنده اختیاری‌اند و باید پیکربندی سفارش بررسی شود.

مقایسه و انتخاب مدل

پیش از انتخاب، محدوده کاری مورد نیاز را مشخص کنید و مشخصات همین مدل را با ابزار مورد استفاده در آزمایشگاه مقایسه کنید. بالاتر بودن یک عدد در جدول مشخصات به‌تنهایی به معنی مناسب‌تر بودن دستگاه برای همه کاربردها نیست. نوع اتصال، شرایط اندازه‌گیری، امکانات ثبت داده و شیوه کار روزانه نیز در انتخاب مؤثرند. برای مقایسه می‌توانید اسیلوسکوپ دیجیتالی اوون مدل OWON XDS-3204E +AWG+DMM+Touch+Decoding را هم بررسی کنید؛ هر مدل باید با امکانات و محدودیت‌های خودش ارزیابی شود.

قیمت و خرید XDS4352

قیمت و گزینه گارانتی این محصول در بخش سفارش همین صفحه نمایش داده می‌شود. هنگام خرید، کد کامل XDS4352 را مبنا قرار دهید و متعلقات مورد نیاز کار خود را جداگانه بررسی کنید. اگر ابزار قرار است در کنار دستگاه دیگری استفاده شود، سازگاری اتصال و محدوده کاری دو دستگاه اهمیت دارد. برای استفاده منظم، ثبت تنظیمات اولیه و نگهداری دفترچه راهنما در کنار دستگاه، تکرار آزمون و بازبینی نتیجه را آسان‌تر می‌کند.
