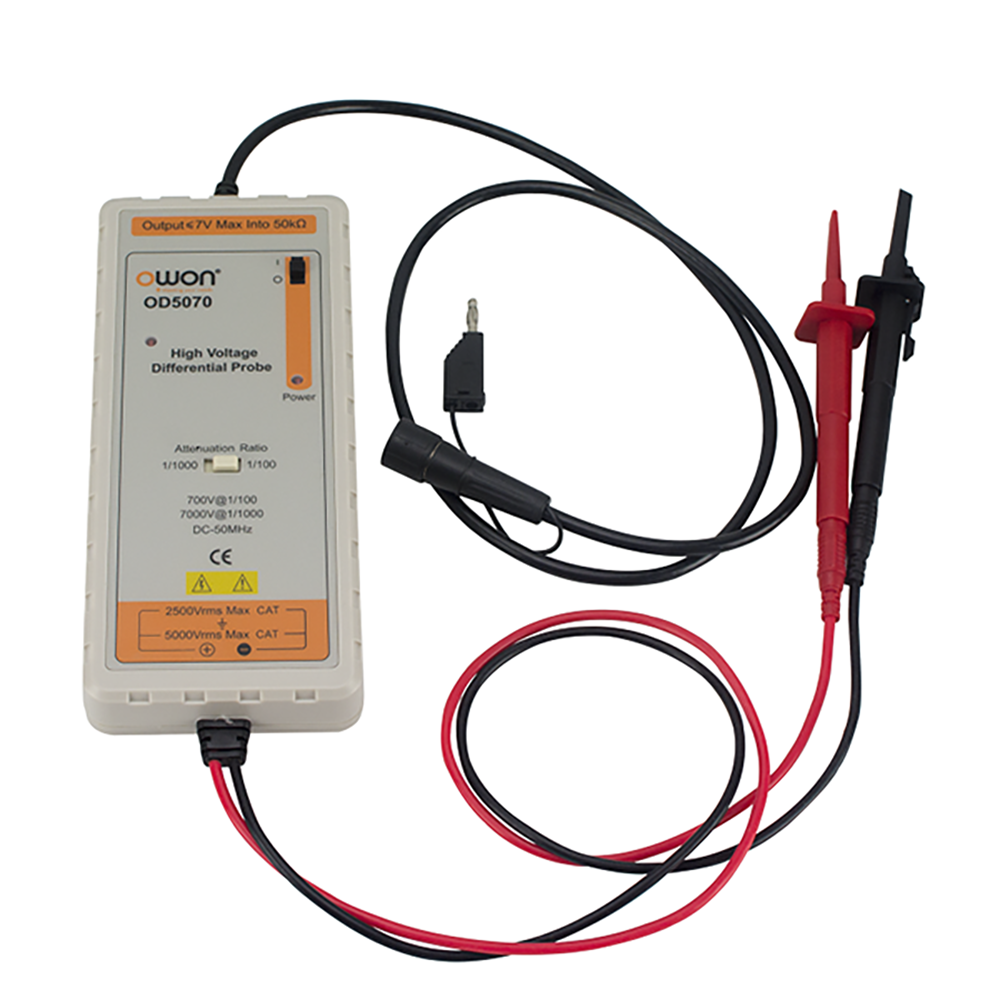

پروب دیفرانسیل ولتاژ بالا اوون مدل OWON OD5070 یک پروب اکتیو دیفرانسیل برای مشاهده اختلاف ولتاژ دو نقطه روی اسیلوسکوپ است. این مدل پهنای باند 50 مگاهرتز و دو نسبت تضعیف ۱۰۰ به یک و ۱۰۰۰ به یک دارد. حد ورودی تفاضلی در رنج کوچک‌تر 700 ولت و در رنج بزرگ‌تر 7000 ولت است. انتخاب رنج باید بر اساس دامنه واقعی سیگنال و شرایط کاری دفترچه انجام شود. اسیلوسکوپ مورد نیاز برای نمایش شکل موج جداگانه انتخاب می‌شود.

اندازه‌گیری تفاضلی با OD5070

خروجی پروب نماینده اختلاف ولتاژ میان دو ورودی است. این شیوه برای بررسی نقاطی کاربرد دارد که اندازه‌گیری آن‌ها با یک پروب معمولیِ دارای مرجع مشترک مناسب نیست. با این حال، تفاضلی‌بودن به معنی نامحدودبودن ولتاژ هر ورودی نسبت به زمین نیست. پیش از انتخاب ابزار، هم ولتاژ بین دو نقطه و هم ولتاژ هر نقطه نسبت به مرجع را بررسی کنید. حدود حالت مشترک و شرایط اتصال باید از راهنمای همان مدل کنترل شوند.

انتخاب نسبت تضعیف مناسب

کلید تضعیف روی بدنه دو حالت 1/100 و 1/1000 دارد. در حالت 1/100 حد ورودی تفاضلی 700 ولت و در حالت 1/1000 حد آن 7000 ولت است. انتخاب رنج کوچک‌تر خروجی بزرگ‌تری برای یک ورودی مشخص ایجاد می‌کند، ولی حد مجاز آن کمتر است. اگر دامنه سیگنال و قله‌های آن روشن نیست، شرایط آزمون را پیش از اتصال مشخص کنید. بعد از هر تغییر رنج، تنظیم ضریب پروب در اسیلوسکوپ نیز باید اصلاح شود.

خواندن ولتاژ از سیگنال خروجی

برای مثال، در تضعیف هزار به یک، خروجی نیم ولت در شرایط خطی معادل ۵۰۰ ولت اختلاف ورودی است. در تضعیف صد به یک، همان خروجی معادل ۵۰ ولت خواهد بود. این مثال فقط ضریب تبدیل را توضیح می‌دهد؛ شرایط ورودی و حدود هر مدل همچنان لازم‌الاجرا هستند. اگر اسیلوسکوپ ضریب تضعیف را خودش اعمال می‌کند، دوباره در عدد نمایش‌داده‌شده ضرب نکنید. هماهنگی واحد و ضریب، مانع خطای بزرگ در تفسیر نتیجه می‌شود.

پهنای باند 50 مگاهرتز

پهنای باند 50 مگاهرتز به پاسخ پروب در برابر مؤلفه‌های فرکانسی مربوط است. این مشخصه با بیشینه ولتاژ ورودی یکسان نیست و به معنی مجازبودن بیشینه دامنه در تمام فرکانس‌ها نیست. برای سیگنال‌های پالسی، سرعت لبه‌ها و مؤلفه‌های فرکانسی بالاتر از فرکانس تکرار نیز اهمیت دارند. پاسخ ورودی اسیلوسکوپ، کابل و پروب را با هم در نظر بگیرید. استفاده از اسیلوسکوپی سریع‌تر، محدودیت پهنای باند خود پروب را حذف نمی‌کند.

تفاوت سیگنال تفاضلی و حالت مشترک

ممکن است اختلاف ولتاژ دو نقطه کم باشد، ولی هر دو نسبت به زمین ولتاژ بالایی داشته باشند. این وضعیت با دامنه تفاضلی به‌تنهایی توصیف نمی‌شود. عملکرد حذف مؤلفه مشترک نیز با فرکانس و شرایط اندازه‌گیری ارتباط دارد. در کاربردی که تغییرات کوچک روی یک سطح ولتاژ بزرگ دیده می‌شود، بررسی این مشخصات ضروری است. پروب دیفرانسیل را نباید بدون توجه به محدودیت‌هایش معادل جداسازی نامحدود یا ایزولاسیون نوری دانست.

امپدانس ورودی و بارگذاری مدار

در دیتاشیت این مدل امپدانس ورودی 10 مگااهم موازی با دو پیکوفاراد آمده است. اتصال هر ابزار اندازه‌گیری می‌تواند روی مدار اثر بگذارد. در مسیرهای با امپدانس بالا یا سیگنال‌های سریع، این اثر باید در تحلیل نتیجه لحاظ شود. مقدار مقاومت به‌تنهایی رفتار فرکانسی را توصیف نمی‌کند و ظرفیت ورودی نیز نقش دارد. برای مقایسه چند آزمون، محل اتصال و چیدمان سیم‌ها را تا حد امکان ثابت نگه دارید.

تغذیه و اتصال OD5070

این پروب اکتیو از آداپتور DC شش ولت با جریان نامی ۳۰۰ میلی‌آمپر استفاده می‌کند. خروجی BNC برای اتصال به ورودی سازگار اسیلوسکوپ در نظر گرفته شده است. طول کابل BNC در دیتاشیت ۹۰ سانتی‌متر و طول سیم‌های ورودی ۶۰ سانتی‌متر است. نوع ورودی، ضریب تضعیف و شرایط اتصال باید مطابق راهنمای دو ابزار انتخاب شوند. کانکتور مشابه به‌تنهایی همه شرایط سازگاری الکتریکی را تضمین نمی‌کند.

کنترل اولیه و انتخاب برای آزمایش

پیش از استفاده، سلامت بدنه، عایق سیم‌ها و اتصال سرهای آزمون را بررسی کنید. برای کار با ولتاژ بالا، آموزش و روش مناسبِ اتصال و قطع تجهیزات ضروری است. مشخصات کاتالوگ جایگزین دستورالعمل راه‌اندازی نیست. هنگام انتخاب محصول، بیشینه اختلاف ولتاژ، ولتاژ نسبت به زمین، پهنای باند و شرایط ورودی اسیلوسکوپ را مشخص کنید. شماره کامل مدل را مبنای انتخاب قرار دهید؛ شباهت بدنه در این خانواده به معنی یکسان‌بودن رنج‌ها نیست.

جدول مشخصات فنی OD5070

پرسش‌های متداول

OD5070 چه رنج‌هایی دارد؟

دو نسبت تضعیف ۱۰۰ به یک و ۱۰۰۰ به یک دارد؛ حد ورودی تفاضلی آن‌ها به‌ترتیب 700 و 7000 ولت است.

آیا این پروب به تغذیه نیاز دارد؟

بله؛ تغذیه اعلام‌شده آداپتور DC 6V/300mA است.

آیا اسیلوسکوپ همراه پروب است؟

خیر؛ این صفحه مربوط به پروب دیفرانسیل است و اسیلوسکوپ جداگانه انتخاب می‌شود.

انتخاب ابزار مرتبط

برای بررسی امکانات نمایش و ثبت سیگنال، صفحه اسیلوسکوپ OWON XDS4352 را ببینید. همچنین پروب پسیو ولتاژ بالا OH5007 از نظر روش اتصال و مرجع اندازه‌گیری با پروب دیفرانسیل تفاوت دارد؛ نوع پروب را مطابق مدار انتخاب کنید.

قیمت و خرید OD5070

قیمت و گزینه گارانتی این محصول در بخش سفارش همین صفحه نمایش داده می‌شود. هنگام خرید، کد کامل OD5070 را مبنا قرار دهید و متعلقات مورد نیاز کار خود را جداگانه بررسی کنید. اگر ابزار قرار است در کنار دستگاه دیگری استفاده شود، سازگاری اتصال و محدوده کاری دو دستگاه اهمیت دارد. برای استفاده منظم، ثبت تنظیمات اولیه و نگهداری دفترچه راهنما در کنار دستگاه، تکرار آزمون و بازبینی نتیجه را آسان‌تر می‌کند.
