پراب اکتیو دیفرانسیل 2600 ولت اوون مدل OWON OD5126 با پهنای باند 100MHz با دو نسبت تضعیف انتخابی و تغذیه USB برای اندازه‌گیری تفاضلی عرضه می‌شود.

کاربرد پراب OD5126

پراب OD5126 برای مشاهده اختلاف ولتاژ دو نقطه مدار با اسیلوسکوپ به کار می‌رود. این مدل از خانواده OD5000 دارای پهنای باند 100 مگاهرتز و دو نسبت تضعیف 100X و 1000X است. خروجی پراب به ورودی سازگار اسیلوسکوپ متصل می‌شود؛ خود پراب نمایشگر یا حافظه ثبت شکل موج ندارد. این صفحه مربوط به پراب مستقل است و اسیلوسکوپ همراه آن نیست. انتخاب مدل باید بر پایه اختلاف ولتاژ، ولتاژ نسبت به زمین و محتوای فرکانسی سیگنال انجام شود.

حدود ولتاژ و انتخاب نسبت تضعیف

در نسبت 100X حد ولتاژ تفاضلی 260 ولت و در نسبت 1000X حد آن 2600 ولت است. سازنده این حدود را با تعریف DC + Peak AC اعلام کرده است؛ بنابراین آن‌ها را ولتاژ مؤثر AC در نظر نگیرید. هر بار که نسبت تضعیف تغییر می‌کند، ضریب پروب در کانال اسیلوسکوپ نیز باید با آن هماهنگ شود. در غیر این صورت عدد دامنه نمایش‌داده‌شده می‌تواند نادرست باشد. حد ورودی در تضعیف کمتر با حد ورودی در تضعیف بیشتر یکسان نیست.

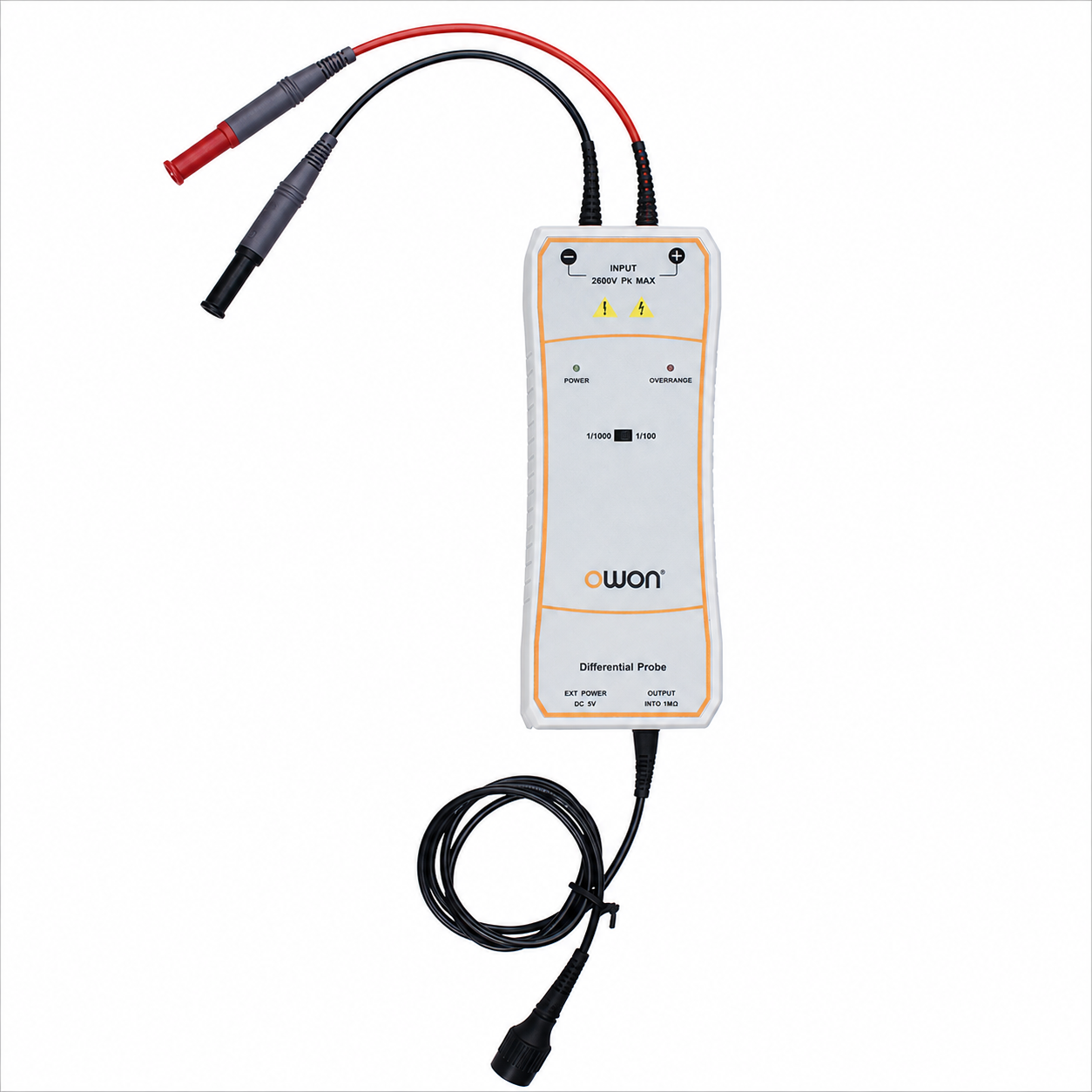

تصویر، بازسازی نمای خانواده OD5000 بر پایه تصویر مرجع سازنده است و عکس اختصاصی محصول نیست. طول کابل و پهنای باند مدل انتخابی در جدول مشخصات آمده است؛ تصویر مقیاس طول نیست.

ولتاژ مد مشترک و رده اندازه‌گیری

برای این مدل، حد مد مشترک در جدول سازنده به صورت 2000Vrms در CAT I؛ 1000Vrms در CAT II آمده است. ولتاژ مد مشترک با اختلاف ولتاژ بین دو ورودی تفاوت دارد؛ ممکن است اختلاف دو نقطه کوچک باشد ولی هر دو نسبت به زمین در سطح بالایی قرار داشته باشند. هر دو شرط باید هم‌زمان بررسی شوند. رده اندازه‌گیری، حدود متعلقات و شرایط مدار را هم در نظر بگیرید. تفاضلی‌بودن پراب به معنی ایزولاسیون نامحدود یا امکان اتصال به هر مدار با ولتاژ مشابه نیست.

پهنای باند 100MHz و زمان خیز

پهنای باند نامی OD5126 در نقطه افت ۳ دسی‌بل برابر 100 مگاهرتز و زمان خیز اعلام‌شده 3.5 نانوثانیه است. در سیگنال پالسی، سرعت لبه‌ها هم در انتخاب پهنای باند اهمیت دارد. پاسخ پراب، اسیلوسکوپ و چیدمان اتصال‌ها با هم نتیجه اندازه‌گیری را شکل می‌دهند. پهنای باند نامی را با مجازبودن بیشینه ولتاژ در تمام فرکانس‌ها یکسان نگیرید؛ برای دامنه‌های بالا باید شرایط و محدودیت‌های فرکانسی دفترچه همان مدل رعایت شوند.

امپدانس ورودی و اثر بر مدار

مقاومت هر ورودی نسبت به زمین 8 مگااهم و مقاومت بین دو ورودی 16 مگااهم است. ظرفیت‌های متناظر به‌ترتیب ۷ و ۳٫۵ پیکوفاراد اعلام شده‌اند. اتصال پراب می‌تواند به‌ویژه در مدارهای حساس یا مسیرهای دارای امپدانس بالا، بر رفتار سیگنال اثر بگذارد. برای تکرارپذیری آزمون، نقطه اتصال و آرایش کابل‌ها را مشخص و ثابت نگه دارید. دقت ±۲ درصد پراب نیز با خطای کل مجموعه اندازه‌گیری یکسان نیست؛ مشخصات اسیلوسکوپ و شرایط آزمون در نتیجه نهایی نقش دارند.

تغذیه و هشدار اضافه‌محدوده

پراب اکتیو به تغذیه نیاز دارد و برای این خانواده آداپتور USB با خروجی ۵ ولت و ۱ آمپر معرفی شده است. ورودی آداپتور ۱۰۰ تا ۲۴۰ ولت AC با فرکانس ۵۰ تا ۶۰ هرتز است. USB در این مشخصات برای تأمین توان به کار می‌رود و نباید از آن قابلیت انتقال داده شکل موج را نتیجه گرفت. نشانگر اضافه‌محدوده برای آگاه‌کردن کاربر است؛ آستانه روشن‌شدن هشدار را به‌عنوان افزایش حد مجاز اندازه‌گیری تفسیر نکنید. سلامت عایق و اتصالات نیز باید پیش از استفاده بررسی شود.

طول کابل و تفاوت مدل‌های خانواده

طول سیم‌های ورودی OD5126 حدود 30 سانتی‌متر و طول کابل خروجی حدود ۹۰ سانتی‌متر است. ابعاد بدنه ۱۷۶ در ۶۵ در ۲۵ میلی‌متر ذکر شده است. مدل‌های OD5013 و OD5026 با پهنای باند ۵۰ مگاهرتز، سیم ورودی حدود ۶۰ سانتی‌متر دارند؛ OD5126 با پهنای باند ۱۰۰ مگاهرتز، سیم ورودی حدود ۳۰ سانتی‌متر دارد. ظاهر مشترک خانواده دلیل یکسان‌بودن مشخصات نیست. برای سفارش، کد کامل مدل و جدول مشخصات همین صفحه را ملاک قرار دهید.

قیمت و خرید OWON OD5126

قیمت و گزینه گارانتی OD5126 در بخش سفارش همین صفحه نمایش داده می‌شود. پیش از انتخاب، مدل اسیلوسکوپ، نیاز به پهنای باند، حدود ولتاژ و نوع اتصال مدار را کنترل کنید. برای مقایسه با خانواده دیگری از پراب‌های تفاضلی، صفحه پراب OWON OD6015 را ببینید. همچنین اسیلوسکوپ OWON XDS4352 یک صفحه مرتبط برای بررسی امکانات نمایش و ثبت سیگنال است؛ سازگاری اتصال و حدود ورودی باید جداگانه کنترل شوند.

منابع و مفاهیم علمی

جدول رسمی پراب‌های OD5000 اوون مرجع مشخصات مدل‌هاست. برای آشنایی عمومی با روش کار، مقاله‌های تقویت‌کننده تفاضلی و نسبت حذف مد مشترک در ویکی‌پدیا قابل مطالعه‌اند. مطالب عمومی برای شناخت مفاهیم‌اند؛ روش اتصال و حدود کاربرد باید از راهنمای سازنده همان پراب خوانده شوند.

جدول مشخصات OD5126

پرسش‌های متداول

بیشینه ولتاژ تفاضلی OD5126 چقدر است؟

2600 ولت با تعریف DC + Peak AC در نسبت 1000X؛ در نسبت 100X حد آن 260 ولت است.

آیا USB برای ثبت داده در رایانه است؟

خیر؛ در مشخصات این پراب، USB برای تأمین توان ۵ ولت معرفی شده است.

آیا اسیلوسکوپ همراه کالا است؟

این صفحه مربوط به پراب مستقل است و اسیلوسکوپ جداگانه تهیه می‌شود.
