پراب دیفرانسیل ۱۵۰۰ ولت اسیلوسکوپ اوون مدل OWON OD6215 با پهنای باند 200MHz با تضعیف قابل انتخاب 50X/500X و تغذیه USB برای اندازه‌گیری تفاضلی به کار می‌رود.

کاربرد پراب OWON OD6215

پراب OD6215 برای مشاهده اختلاف ولتاژ دو نقطه با اسیلوسکوپ ساخته شده است. پهنای باند این مدل 200 مگاهرتز است و دو نسبت تضعیف 50X و 500X دارد. این صفحه مربوط به پراب مستقل است؛ اسیلوسکوپ همراه آن عرضه نمی‌شود. برای انتخاب، ابتدا ولتاژ تفاضلی، ولتاژ هر ورودی نسبت به زمین، فرکانس سیگنال و رده اندازه‌گیری مدار را مشخص کنید. نام دقیق مدل اهمیت دارد، زیرا سایر اعضای خانواده OD6000 محدوده ولتاژ و نسبت تضعیف متفاوتی دارند.

تفاوت ولتاژ تفاضلی و مد مشترک

حد ولتاژ تفاضلی به اختلاف ولتاژ بین دو ورودی مربوط است. سازنده برای نسبت 50X، حد ±۱۵۰ ولت و برای نسبت 500X، حد ±۱۵۰۰ ولت را اعلام کرده است. حد مد مشترک این گروه نیز ±۱۵۰۰ ولت ذکر شده است. این اعداد با عبارت DC + Peak AC تعریف می‌شوند و نباید به‌عنوان ۱۵۰۰ ولت مؤثر AC خوانده شوند. رعایت حد تفاضلی به‌تنهایی کافی نیست؛ وضعیت هر ورودی نسبت به زمین و شرایط مجاز همان اندازه‌گیری نیز باید بررسی شود.

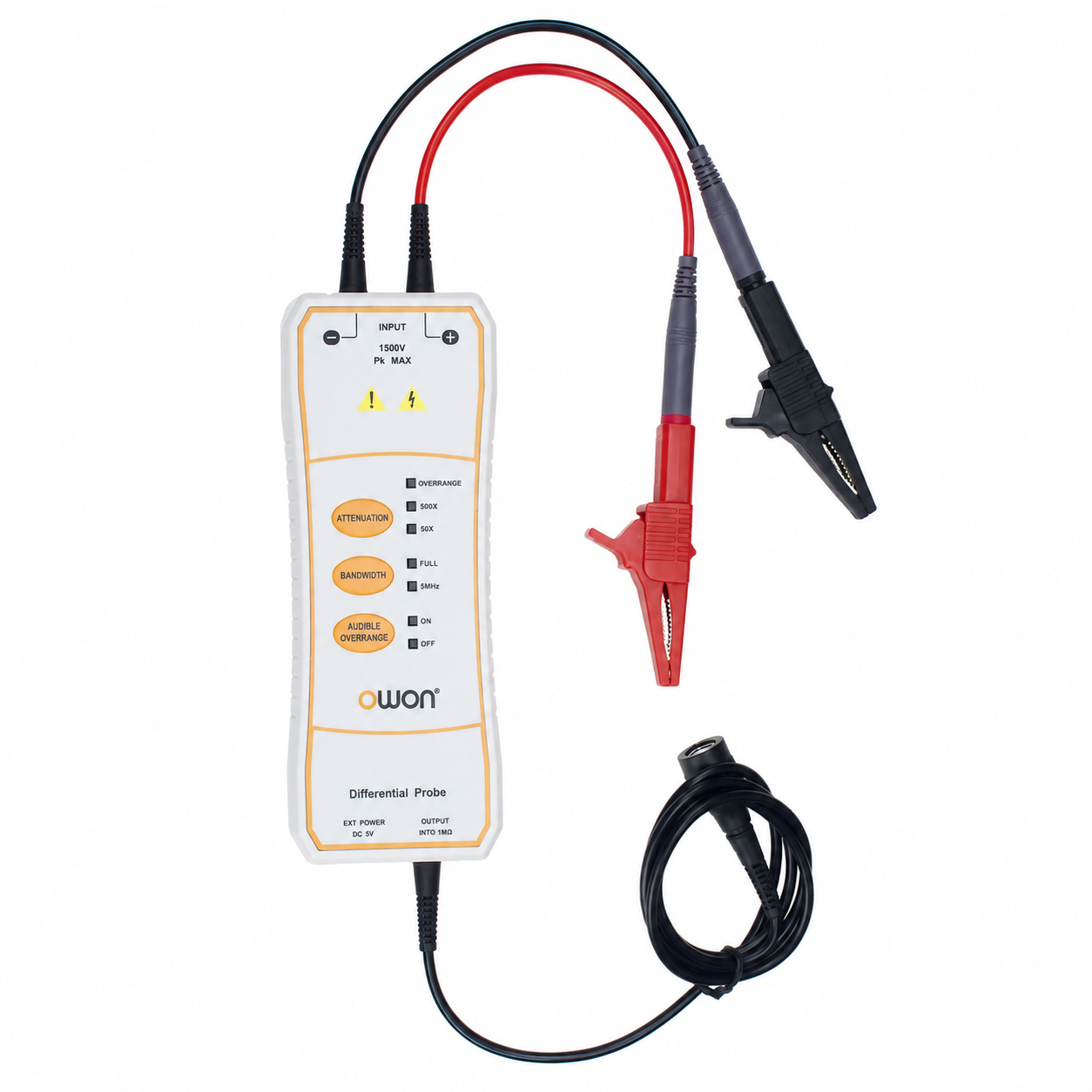

تصویر، بازسازی نمای خانواده ۱۵۰۰ ولتی OD6000 بر پایه تصویر سازنده است و عکس اختصاصی مدل نیست؛ پهنای باند و مشخصات دقیق مدل انتخابی در جدول همین صفحه درج شده است.

انتخاب تضعیف 50X و 500X

نسبت تضعیف روی پراب و ضریب پروب در منوی کانال اسیلوسکوپ باید با هم هماهنگ باشند. انتخاب ضریب اشتباه در اسیلوسکوپ می‌تواند نمایش دامنه را نادرست کند. نسبت 500X برای محدوده ولتاژ بالاتر این مدل در نظر گرفته شده است، در حالی که 50X محدوده ورودی کوچک‌تری دارد. انتخاب نسبت را با دامنه واقعی و قله‌های سیگنال انجام دهید. عدد ۵۰۰ برابر در نام یک پراب، به‌تنهایی نشان‌دهنده سازگاری آن با هر مدار ولتاژ بالا نیست.

پهنای باند 200 مگاهرتز و فیلتر ۵ مگاهرتز

پهنای باند نامی OD6215 در نقطه افت ۳ دسی‌بل برابر 200 مگاهرتز است. محدودکننده ۵ مگاهرتزی نیز برای این خانواده معرفی شده است. فعال‌کردن آن بخشی از مؤلفه‌های فرکانس بالاتر را تضعیف می‌کند؛ بنابراین وضعیت FULL یا محدودشده باید متناسب با سیگنال انتخاب شود. پهنای باند نامی پراب، پهنای باند اسیلوسکوپ را افزایش نمی‌دهد. همچنین حد ولتاژ ورودی را نباید در تمام فرکانس‌ها ثابت فرض کرد؛ منحنی‌ها و شرایط مجاز دفترچه همان پراب ملاک استفاده هستند.

امپدانس ورودی و اتصال به اسیلوسکوپ

مقاومت ورودی اعلام‌شده نسبت به زمین ۵ مگااهم و بین دو ورودی ۱۰ مگااهم است؛ تلرانس هر دو ±۱ درصد ذکر شده است. ظرفیت ورودی نسبت به زمین کمتر از ۴ پیکوفاراد و بین دو ورودی کمتر از ۲ پیکوفاراد است. سازنده حداقل مقاومت بار خروجی را ۱۰۰ کیلو‌اهم تعیین کرده است. در نتیجه ورودی ۵۰ اهم اسیلوسکوپ انتخاب مناسبی برای این اتصال نیست. ورودی متعارف ۱ مگااهم از نظر این شرط بار قابل بررسی است؛ سایر محدودیت‌های کانال و راهنمای دستگاه نیز باید رعایت شوند.

تغذیه، هشدار و ذخیره تنظیمات

تغذیه پراب از طریق USB با منبع ۵ ولت و ۱ آمپر انجام می‌شود. USB در این مشخصات نقش تأمین توان دارد و به معنی انتقال داده اندازه‌گیری به رایانه نیست. هنگام خروج از محدوده، چراغ قرمز و هشدار صوتی کاربر را مطلع می‌کنند؛ امکان غیرفعال‌کردن صدای هشدار نیز وجود دارد. تنظیمات جاری به‌صورت خودکار ذخیره می‌شوند. هشدار اضافه‌محدوده جای رعایت حدود ورودی و انتخاب درست نسبت تضعیف را نمی‌گیرد؛ پس از تغییر مدار، تنظیمات ذخیره‌شده را دوباره کنترل کنید.

رده اندازه‌گیری و حدود کاربرد

جدول رسمی این سه مدل رده ۱۰۰۰ ولت CAT II و ۶۰۰ ولت CAT III را درج کرده است. این رده‌ها با بیشینه ولتاژ تفاضلی یکی نیستند و هیچ‌کدام مجوز عمومی برای هر مدار با ولتاژ مشابه محسوب نمی‌شوند. حدود مجاز کابل‌ها، گیره‌ها، پراب و اسیلوسکوپ باید با کاربرد مورد نظر هماهنگ باشند. برای اندازه‌گیری روی مدارهای ولتاژ بالا، دستورالعمل سازنده و الزامات کار ایمن همان محیط را دنبال کنید. دقت ±۲ درصد نیز مشخصه اعلام‌شده پراب است؛ خطای کل سامانه به اسیلوسکوپ و شرایط آزمون وابسته خواهد بود.

انتخاب و خرید OD6215

مدل OD6215 را با پهنای باند 200 مگاهرتز سفارش دهید. در همین گروه ۱۵۰۰ ولتی، OD6015 دارای پهنای باند ۵۰، OD6115 دارای پهنای باند ۱۰۰ و OD6215 دارای پهنای باند ۲۰۰ مگاهرتز است. این تفاوت به معنی یکسان‌بودن همه جزئیات سایر خانواده‌های پراب نیست. برای مقایسه با یک مدل دیگر، صفحه پراب دیفرانسیل OWON OD5015 را بخوانید. قیمت و گزینه گارانتی OD6215 در بخش سفارش همین صفحه نمایش داده می‌شود.

منابع و شناخت روش اندازه‌گیری

جزئیات این محصول در جدول رسمی پراب‌های OD6000 اوون قابل بررسی است. برای شناخت مفهوم عمومی اختلاف ولتاژ و تضعیف مد مشترک، مقاله تقویت‌کننده تفاضلی و مقاله نسبت حذف مد مشترک در ویکی‌پدیا کمک‌کننده‌اند. این مطالب عمومی جای مشخصات و دستورالعمل همان مدل را نمی‌گیرند.

جدول مشخصات OD6215

پرسش‌های متداول

حد ۱۵۰۰ ولت در هر دو حالت تضعیف قابل استفاده است؟

خیر؛ حد تفاضلی اعلام‌شده در 50X برابر ±۱۵۰ ولت و در 500X برابر ±۱۵۰۰ ولت است؛ تعریف هر دو DC + Peak AC است.

آیا USB برای انتقال شکل موج است؟

در این محصول USB برای تغذیه ۵ ولت معرفی شده است و خروجی اندازه‌گیری به اسیلوسکوپ وصل می‌شود.

آیا می‌توان خروجی را به ورودی ۵۰ اهم متصل کرد؟

سازنده بار حداقل ۱۰۰ کیلو‌اهم را مشخص کرده است؛ ورودی ۵۰ اهم با این شرط سازگار نیست.
