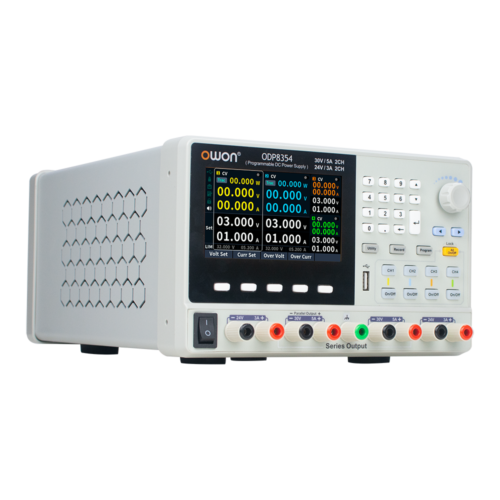

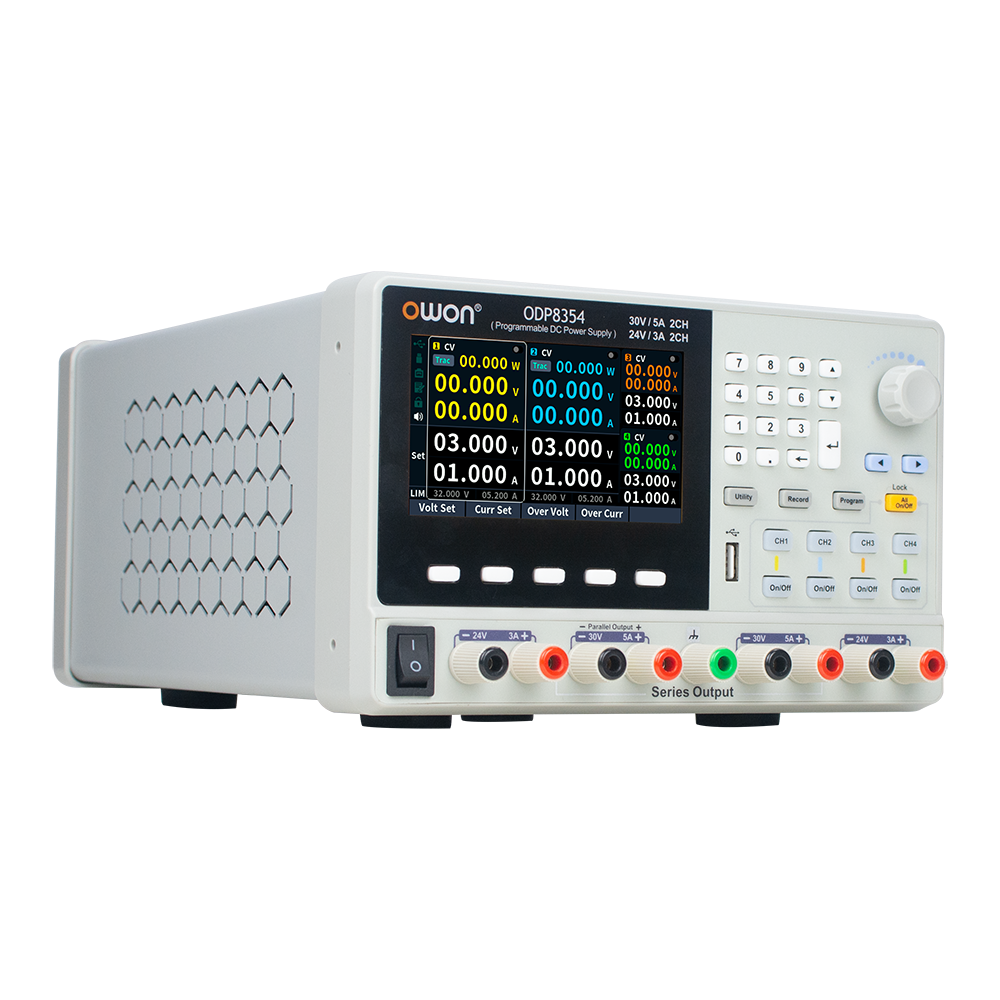

منبع تغذیه چهار کانال قابل برنامه‌ریزی اوون مدل OWON ODP8354 برای تأمین برق مدارهای آزمایشگاهی و اجرای آزمون‌های تکرارشونده طراحی شده است. چهار خروجی قابل کنترل مستقل، امکان تغذیه بخش‌های مختلف یک مدار را فراهم می‌کنند. این مدل دارای نمایشگر رنگی، تنظیم ولتاژ و جریان و قابلیت برنامه‌ریزی خروجی است و برای میز توسعه الکترونیک، آموزش و بررسی عملکرد مدار کاربرد دارد.

چهار خروجی با محدودیت توان مشخص

کانال‌های اول و دوم هرکدام تا ۳۰ ولت و ۵ آمپر تنظیم می‌شوند و سقف توان هر کانال ۹۰ وات است. کانال‌های سوم و چهارم تا ۲۴ ولت و ۳ آمپر با سقف توان ۲۴ وات برای هر کانال در نظر گرفته شده‌اند. توان مجموع مدل ODP8354 برابر ۲۲۸ وات است. هنگام انتخاب نقطه کاری باید هر سه محدودیت ولتاژ، جریان و توان هم‌زمان بررسی شوند.

برای مثال، سقف ۳۰ ولت و ۵ آمپر به معنی تحویل هم‌زمان این دو مقدار در یک کانال ۹۰ واتی نیست؛ حاصل‌ضرب آن‌ها ۱۵۰ وات می‌شود. در ولتاژ ۳۰ ولت، محدودیت توان ۹۰ وات جریان قابل استفاده را محدود می‌کند. همین منطق برای کانال‌های کم‌توان‌تر نیز برقرار است. توجه به این موضوع در انتخاب منبع برای بارهای پرمصرف اهمیت دارد.

حالت ولتاژ ثابت و جریان ثابت

در حالت CV، دستگاه تلاش می‌کند ولتاژ تنظیم‌شده را در محدوده مجاز حفظ کند. اگر بار جریان بیشتری از حد تعیین‌شده درخواست کند، محدودسازی جریان و حالت CC اهمیت پیدا می‌کند. تنظیم حد جریان پیش از اتصال مدار، برای راه‌اندازی اولیه برد مفید است. مقدار محدودکننده باید متناسب با مصرف عادی مدار انتخاب شود تا هم راه‌اندازی انجام شود و هم افزایش غیرمنتظره مصرف دیده شود.

برای تغذیه یک مدار چندبخشی می‌توان هر خروجی را به بخش مربوط اختصاص داد و رفتار مصرف را جداگانه بررسی کرد. پیش از اتصال باید رابطه زمین‌ها و نیاز مدار به ولتاژ مثبت، منفی یا شناور مشخص باشد. اتصال سری یا موازی فقط مطابق روش مجاز دستگاه انجام شود. تغییر سیم‌بندی در حالی که خروجی فعال است می‌تواند شرایط آزمون را تغییر دهد و بهتر است ابتدا خروجی‌ها خاموش شوند.

دقت تنظیم و ثبت نتایج

تفکیک تنظیم و بازخوانی ولتاژ و جریان ۱ میلی‌ولت و ۱ میلی‌آمپر اعلام شده است. تفکیک‌پذیری کوچک به معنی خطای اندازه‌گیری صفر نیست؛ دقت، دمای محیط، زمان گرم‌شدن و افت کابل نیز در نتیجه نقش دارند. برای آزمونی که به ولتاژ دقیق روی بار نیاز دارد، باید افت مسیر اتصال و روش سنجش ولتاژ در نقطه مصرف در نظر گرفته شود.

قابلیت حس‌کردن ولتاژ از راه دور برای جبران اثر افت مسیر کاربرد دارد. اتصال Sense باید مطابق راهنمای دستگاه انجام شود تا حلقه کنترل بازخورد درست دریافت کند. برای ثبت یک آزمون، تنها نوشتن ولتاژ تنظیمی کافی نیست؛ بهتر است جریان مصرفی، وضعیت حالت خروجی، زمان و شرایط بار نیز ثبت شوند. این اطلاعات در مقایسه دو نسخه از یک مدار بسیار مفید هستند.

برنامه‌ریزی توالی خروجی

پشتیبانی از ۱۰۰ گروه توالی زمانی کمک می‌کند مراحل تکراری تغذیه به شکل منظم اجرا شوند. می‌توان تغییرات مورد نیاز آزمون را برنامه‌ریزی کرد و رفتار مدار را در طول زمان بررسی کرد. پیش از اجرای یک توالی روی نمونه اصلی، مقادیر هر مرحله و حدود مجاز بار باید بازبینی شوند. یک مرحله با ولتاژ نامناسب ممکن است در میان مجموعه تنظیمات درست پنهان بماند.

ثبت داده‌های ولتاژ، جریان و توان، بررسی رفتار مصرف را آسان‌تر می‌کند. نمایش داده در قالب جدول یا نمودار برای تشخیص تغییرات تدریجی و مقایسه مراحل آزمون کاربرد دارد. رابط‌های USB، RS232 و LAN نیز امکان ارتباط با تجهیزات دیگر یا رایانه را فراهم می‌کنند. روش کنترل و قالب فرمان باید با راهنمای ارتباطی همین مدل تطبیق داده شود.

نمایشگر و حفاظت‌های دستگاه

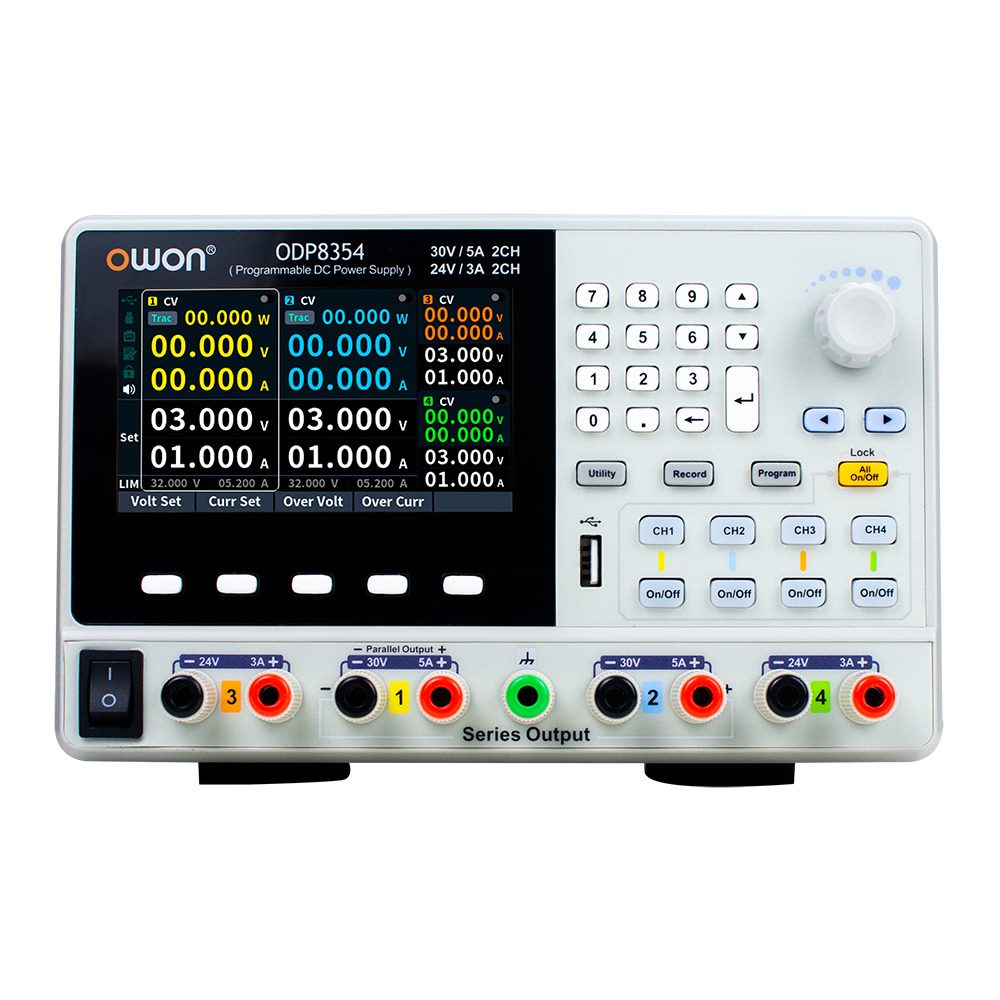

نمایشگر IPS با اندازه ۴٫۳ اینچ اطلاعات خروجی‌ها را در اختیار کاربر قرار می‌دهد. حفاظت اضافه‌ولتاژ، اضافه‌جریان، افزایش دما و اضافه‌توان در امکانات دستگاه آمده است. حدود حفاظتی باید متناسب با مدار تنظیم شوند؛ وجود حفاظت جای انتخاب درست محدوده خروجی و سیم‌بندی مناسب را نمی‌گیرد. فضای کافی اطراف دستگاه نیز به گردش هوا در استفاده طولانی کمک می‌کند.

مقایسه ODP8354 با ODP8353

تفاوت اصلی برای انتخاب، نیاز به خروجی کمکی چهارم است. اگر مدار چند ریل تغذیه دارد، خروجی اضافی می‌تواند استفاده از یک منبع مستقل دیگر را کاهش دهد. برای مقایسه انتخاب‌های دیگر، دسته منابع تغذیه اوون را بررسی کنید.

اقلام همراه

در اطلاعات سازنده، کابل برق، راهنمای سریع، کابل USB و فیوز در بخش متعلقات آمده‌اند و سیم‌های تست به‌صورت اختیاری معرفی شده‌اند. بسته تحویلی باید با سفارش تطبیق داده شود. برای اتصال بار، کابل با سطح مقطع مناسب و سرسیم مطمئن انتخاب کنید و افت ولتاژ مسیر را در جریان‌های بالاتر در نظر بگیرید.

پرسش‌های متداول

آیا هر کانال اصلی در ۳۰ ولت، ۵ آمپر می‌دهد؟

خیر؛ علاوه بر محدوده ولتاژ و جریان، سقف توان ۹۰ وات هر کانال اصلی باید رعایت شود. نقطه کاری از ترکیب این محدودیت‌ها به دست می‌آید.

آیا این مدل چهار خروجی قابل تنظیم دارد؟

بله، چهار کانال قابل کنترل مستقل دارد؛ محدوده و سقف توان دو کانال اصلی با دو کانال کمکی متفاوت است.

قیمت و خرید OWON ODP8354

برای انتخاب این منبع، تعداد ریل‌های تغذیه، بیشترین ولتاژ، جریان و توان مورد نیاز را مشخص کنید. قیمت و گزینه گارانتی در بخش سفارش همین صفحه نمایش داده می‌شود. بررسی نیاز به برنامه‌ریزی زمانی و کنترل رایانه‌ای در کنار توان خروجی، انتخاب منبع متناسب با کار آزمایشگاهی را آسان‌تر می‌کند.
