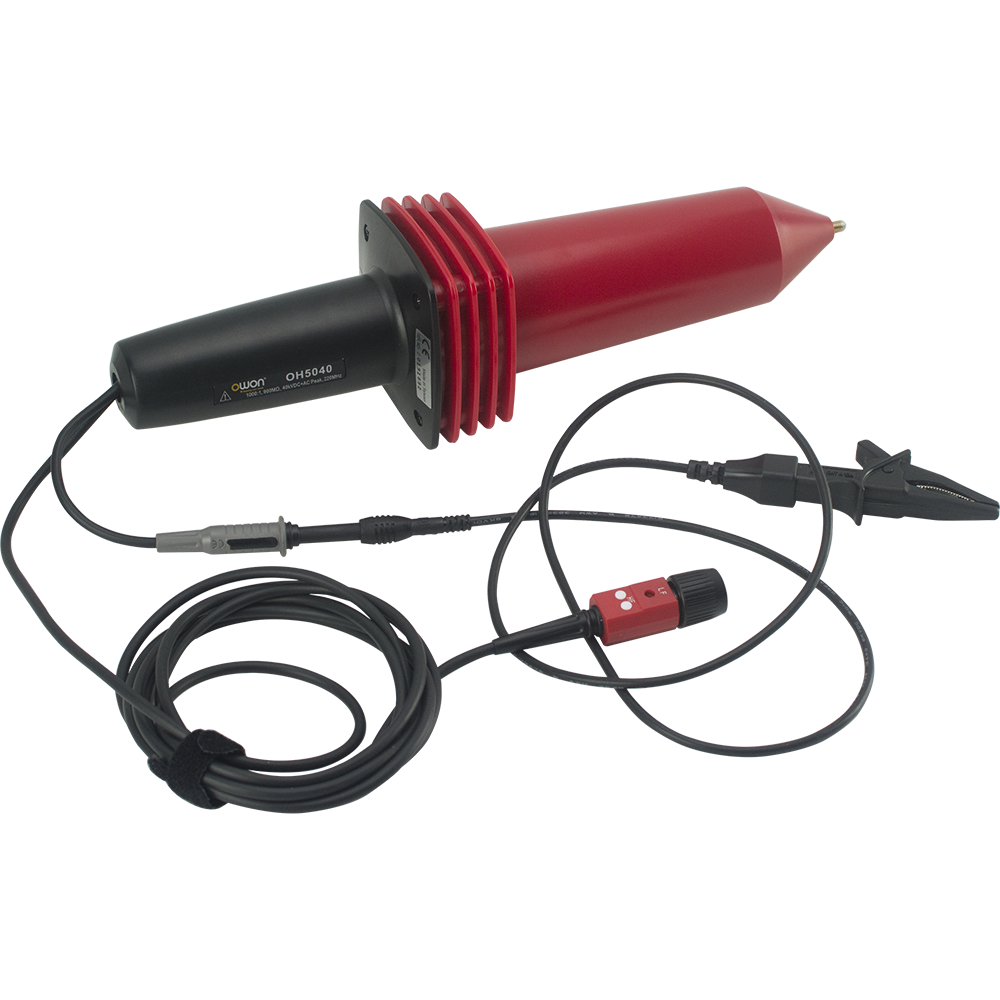

پروب ولتاژ بالا 40 کیلوولت اوون مدل OWON OH5040 برای اندازه‌گیری سیگنال‌های ولتاژ بالا با اسیلوسکوپ طراحی شده است. این پروب پسیو، نسبت تضعیف 1000:1 و پهنای باند 50 مگاهرتز دارد. حداکثر ولتاژ DC به‌همراه پیک AC برابر 40 کیلوولت است و حداکثر ولتاژ AC مؤثر به 27 کیلوولت می‌رسد. امپدانس ورودی 900 مگااهم و ظرفیت ورودی 2 پیکوفاراد است. این مدل برای کاربردهای اندازه‌گیری ولتاژ بالا با اتصال BNC مناسب است.
این متن با هوش مصنوعی از مشخصات کالا ساخته شده و ممکن است دقیق نباشد.
پروب ولتاژ بالا 40 کیلوولت اوون مدل OWON OH5040 یک پروب پسیو ولتاژ بالا برای مشاهده سیگنال روی ورودی سازگار اسیلوسکوپ است. این مدل نسبت تضعیف هزار به یک و پهنای باند 50 مگاهرتز دارد. در دیتاشیت، حد DC همراه با پیک AC برابر 40 کیلوولت و حد AC مؤثر برابر 27 کیلوولت درج شده است. این دو مقدار شرایط یکسانی را توصیف نمی‌کنند؛ هنگام انتخاب ابزار باید شکل موج، مؤلفه ثابت و قله‌های احتمالی سیگنال را جداگانه بررسی کرد.
تضعیف هزار به یک در OH5040
پروب بخشی از مسیر اندازه‌گیری ولتاژ است و دامنه سیگنال را پیش از رسیدن به اسیلوسکوپ کاهش می‌دهد. نسبت 1000:1 یعنی در شرایط صحیح استفاده، ولتاژ خروجی یک‌هزارم ولتاژ ورودی است. بنابراین تنظیم ضریب پروب در اسیلوسکوپ باید با همین نسبت هماهنگ باشد. اگر دستگاه ولتاژ خروجی را بدون اعمال ضریب نشان دهد، مقدار نمایش‌داده‌شده نماینده مستقیم ولتاژ نقطه آزمون نیست. تنظیم مقیاس را پیش از تفسیر نتیجه کنترل کنید.
تفاوت ولتاژ پیک و مقدار مؤثر
عدد 40 کیلوولت در مشخصات این مدل برای DC به‌اضافه پیک AC و عدد 27 کیلوولت برای AC RMS آمده است. مقدار مؤثر با بیشینه لحظه‌ای یکسان نیست و برای شکل موج‌های متفاوت، نسبت ثابتی میان آن‌ها وجود ندارد. وجود مؤلفه DC نیز می‌تواند قله ولتاژ نسبت به مرجع را تغییر دهد. انتخاب پروب تنها با یک عدد کلیِ ولتاژ کافی نیست؛ شرایط اندازه‌گیری باید با همان تعریفی که سازنده استفاده کرده تطبیق داده شود.
پهنای باند 50 مگاهرتز و شکل موج
پهنای باند 50 مگاهرتز محدوده پاسخ فرکانسی پروب را توصیف می‌کند. این عدد به معنی مجازبودن بیشینه ولتاژ نامی در تمام فرکانس‌ها و همه شکل موج‌ها نیست. حدود کاری و هرگونه کاهش ظرفیت با فرکانس باید از دستورالعمل سازنده کنترل شود. برای بررسی پالس، زمان لبه‌ها و مؤلفه‌های فرکانسی نیز مهم‌اند. حتی با اسیلوسکوپی سریع‌تر، محدودیت پاسخ پروب در سیگنال مشاهده‌شده باقی می‌ماند.
اثر امپدانس و ظرفیت ورودی
امپدانس ورودی این مدل 900 مگااهم و ظرفیت ورودی آن 2 پیکوفاراد است. این مشخصات برای ارزیابی اثری که اتصال پروب بر مدار می‌گذارد اهمیت دارند. امپدانس بالا معمولاً بارگذاری مقاومتی را کاهش می‌دهد، اما رفتار فرکانسی فقط با مقاومت توصیف نمی‌شود. ظرفیت ورودی در سیگنال‌های سریع نقش بیشتری پیدا می‌کند. هنگام مقایسه دو پروب، علاوه بر حد ولتاژ، اثر بارگذاری و پاسخ کل مسیر اندازه‌گیری را نیز بررسی کنید.
پروب پسیو و مرجع اندازه‌گیری
این محصول یک پروب پسیو ولتاژ بالا است و نباید آن را معادل پروب دیفرانسیل ایزوله دانست. ارتباط مرجع اندازه‌گیری با زمین اسیلوسکوپ باید پیش از اتصال روشن باشد. اتصال خروجی BNC به‌تنهایی به معنی سازگاری همه شرایط الکتریکی نیست. ولتاژ مجاز، امپدانس ورودی و تنظیمات دستگاه مقصد باید مطابق راهنمای سازنده انتخاب شوند. برای اندازه‌گیری میان دو نقطه شناور، نوع ابزار مورد نیاز را بر اساس مدار و شرایط مرجع تعیین کنید.
دقت اعلام‌شده OH5040
دقت DC در دیتاشیت حداکثر سه درصد و دقت AC حداکثر سه درصد در یک کیلوهرتز است. شرط فرکانس در مشخصه AC اهمیت دارد و نباید همان عدد را بدون بررسی به تمام پهنای باند تعمیم داد. خطای مشاهده نهایی فقط مربوط به پروب نیست؛ مشخصات اسیلوسکوپ، تنظیم ضریب و کیفیت اتصال نیز اثر دارند. برای مقایسه یا ثبت نتایج، شرایط آزمون را ثابت نگه دارید و تعریف هر مشخصه را همراه با عدد آن بخوانید.
کابل، ابعاد و شرایط محیطی
طول کابل دو متر با تلرانس ۰٫۲ متر است. طول بدنه ۳۲۰ میلی‌متر و قطر محافظ ۸۰ میلی‌متر در دیتاشیت درج شده است. محدوده دمای کار از منفی ۱۰ تا مثبت ۵۰ درجه سانتی‌گراد اعلام شده است. پیش از استفاده، سلامت عایق و کابل و تمیزی بدنه را بررسی کنید. پروب ولتاژ بالا برای کار افراد آموزش‌دیده طراحی شده و شرایط اتصال و قطع آن باید مطابق دفترچه و روش ایمن کار با مدار تعیین شود.
انتخاب پروب برای کاربرد مورد نظر
پیش از سفارش، بیشینه ولتاژ نسبت به مرجع، مقدار مؤثر AC، پهنای باند مورد نیاز و نوع ورودی اسیلوسکوپ را مشخص کنید. رنگ و شکل ظاهری پروب جایگزین خواندن مدل و مشخصات نیست. نسبت تضعیف و شرایط کاری باید با اندازه‌گیری مورد نظر سازگار باشند. این صفحه مربوط به خود پروب ولتاژ بالا است و اسیلوسکوپ جداگانه انتخاب می‌شود. مشخصات جدول، مبنای مقایسه مدل است؛ جزئیات راه‌اندازی را از دفترچه همان محصول دنبال کنید.
جدول مشخصات فنی OH5040
مدل
OH5040
نوع
پروب پسیو ولتاژ بالا اسیلوسکوپ
حداکثر ولتاژ DC + پیک AC
40kV، مطابق شرایط CAT II دیتاشیت
حداکثر ولتاژ AC مؤثر
27kVrms، مطابق شرایط CAT II دیتاشیت
پهنای باند
50MHz در 3dB-
نسبت تضعیف
1000:1
امپدانس ورودی
900MΩ
ظرفیت ورودی
2pF
دقت DC
حداکثر 3%
دقت AC
حداکثر 3% در 1kHz
طول کابل
2 متر ±0.2 متر
ضریب دمایی
حداکثر 200ppm/°C
دمای کار
10- تا 50+ درجه سانتی‌گراد
ابعاد بدنه
طول 320 میلی‌متر؛ قطر محافظ 80 میلی‌متر
اتصال خروجی
BNC
پرسش‌های متداول
نسبت تضعیف OH5040 چقدر است؟
نسبت تضعیف این پروب 1000:1 است و ضریب اسیلوسکوپ باید با آن هماهنگ شود.
آیا حد ولتاژ AC و DC یکسان است؟
خیر؛ حد DC به‌اضافه پیک AC برابر 40 کیلوولت و حد AC مؤثر برابر 27 کیلوولت است؛ شرایط دیتاشیت باید رعایت شود.
آیا این مدل پروب دیفرانسیل است؟
خیر؛ این مدل پروب پسیو ولتاژ بالا است و نوع اتصال مرجع باید مطابق راهنمای سازنده بررسی شود.
انتخاب اسیلوسکوپ همراه
صفحه اسیلوسکوپ OWON XDS4352 امکانات یک دستگاه رومیزی این برند را معرفی می‌کند. برای ترکیب هر پروب با اسیلوسکوپ، شرایط ورودی و مرجع اتصال را در دفترچه هر دو ابزار بررسی کنید.
قیمت و خرید OH5040
قیمت و گزینه گارانتی این محصول در بخش سفارش همین صفحه نمایش داده می‌شود. هنگام خرید، کد کامل OH5040 را مبنا قرار دهید و متعلقات مورد نیاز کار خود را جداگانه بررسی کنید. اگر ابزار قرار است در کنار دستگاه دیگری استفاده شود، سازگاری اتصال و محدوده کاری دو دستگاه اهمیت دارد. برای استفاده منظم، ثبت تنظیمات اولیه و نگهداری دفترچه راهنما در کنار دستگاه، تکرار آزمون و بازبینی نتیجه را آسان‌تر می‌کند.
برای بررسی گزینه‌های دیگر، دسته پراب اسیلوسکوپ را ببینید. هنگام انتخاب، مشخصات و سازگاری هر محصول را جداگانه تطبیق دهید.
