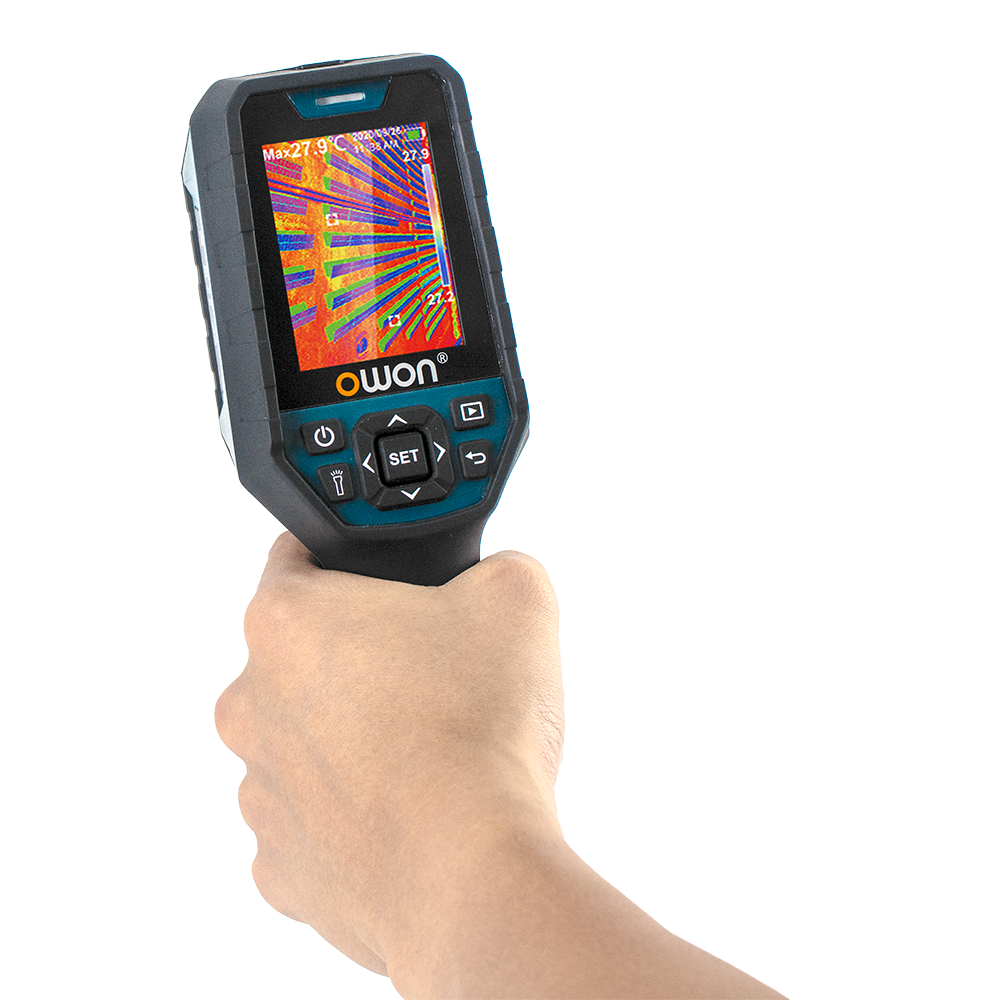

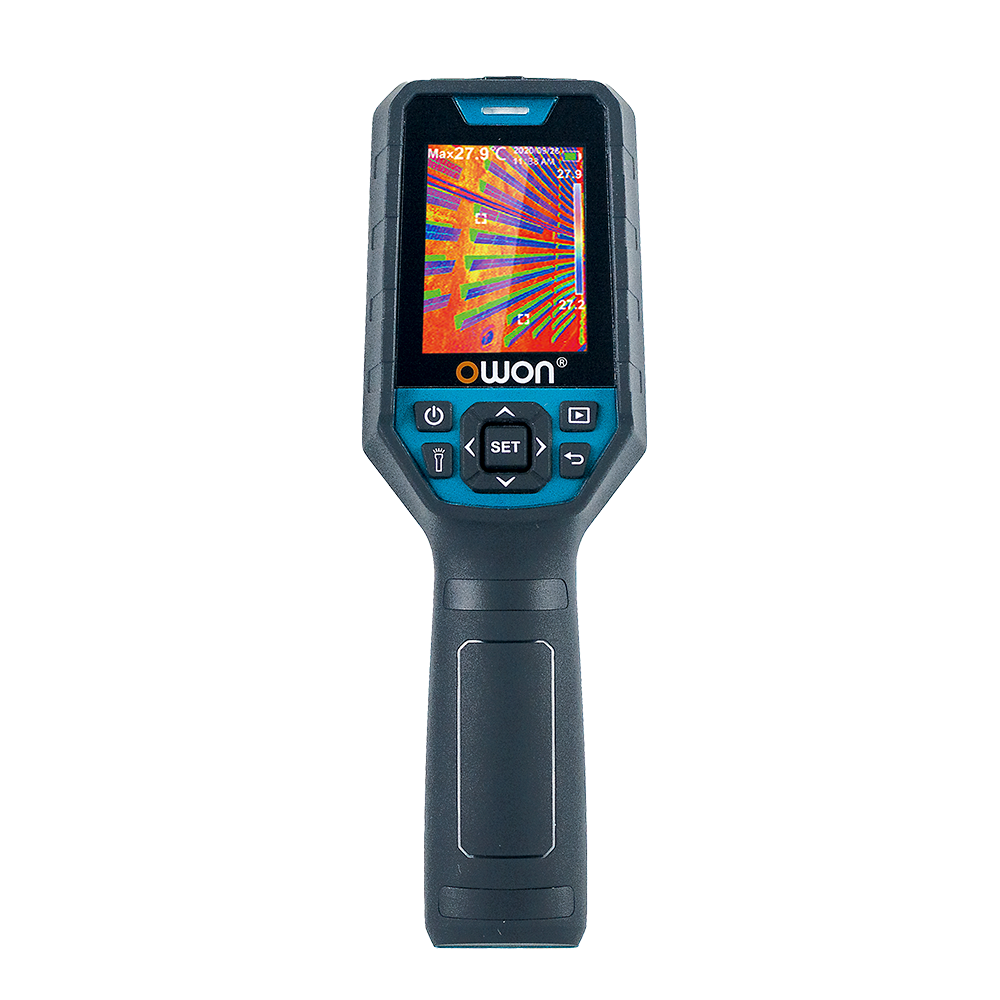

دوربین حرارتی دستی اوون مدل OWON TI219 برای مشاهده توزیع دمای سطح و پیدا کردن نقاط گرم یا سرد در تجهیزات به کار می‌رود. حسگر حرارتی ۱۲۰ در ۹۰ پیکسل، تصویری از الگوی حرارتی ارائه می‌کند و دامنه دمای دستگاه از منفی ۲۰ تا ۴۰۰ درجه سانتی‌گراد است. این ابزار برای بازدید فنی، بررسی اولیه تجهیزات و مقایسه حرارتی نقاط مختلف کاربرد دارد.

تصویر حرارتی چه چیزی نشان می‌دهد؟

دوربین تابش فروسرخ رسیده از سطح را دریافت می‌کند و با تنظیمات انتخاب‌شده به تصویر و عدد دما تبدیل می‌کند. تصویر، دمای داخل قطعه یا پشت مانع را مستقیماً نشان نمی‌دهد. یک نقطه روشن در پالت رنگی باید با وضعیت واقعی سطح، شرایط محیط و بار کاری تفسیر شود. برای نتیجه قابل مقایسه، فاصله و زاویه تصویربرداری در بازدیدهای مختلف تا حد امکان ثابت بمانند.

تفکیک دما با دقت تفاوت دارد

گام نمایش دما ۰٫۱ درجه است، اما این عدد به معنی خطای یک‌دهم درجه در همه شرایط نیست. دقت اعلام‌شده سازنده در بازه منفی ۱۰ تا ۴۰۰ درجه، بزرگ‌ترِ ۲ درجه یا ۲ درصد و با شرایط مرجع مشخص است. هنگام گزارش نتیجه، دامنه کاری و دقت را از هم جدا کنید و عدد نمایشگر را بیش از ظرفیت واقعی اندازه‌گیری تفسیر نکنید.

تنظیم ضریب انتشار

ضریب انتشار از ۰٫۱ تا ۰٫۹۹ قابل تنظیم است و مقدار پیش‌فرض ۰٫۹۵ اعلام شده است. جنس و وضعیت سطح بر این تنظیم اثر دارند. سطوح براق ممکن است بازتاب منابع گرم اطراف را نشان دهند و قرائت آن‌ها با سطح مات تفاوت داشته باشد. برای مقایسه مطمئن، روش اندازه‌گیری و ضریب انتخاب‌شده را ثبت کنید و از تفسیر مستقیم بازتاب به‌عنوان دمای واقعی قطعه پرهیز کنید.

پیدا کردن نقاط گرم و سرد

نمایش دمای نقطه مرکزی، ناحیه اصلی و دنبال‌کردن بیشینه و کمینه به بررسی تصویر کمک می‌کند. در بازدید تجهیزات مشابه، مقایسه در شرایط بار نزدیک به هم مفید است. اختلاف دمای دو تجهیز با بار کاملاً متفاوت الزاماً نشانه خرابی نیست. بهتر است وضعیت کاری، زمان ثبت تصویر و شرایط محیط در کنار تصویر حرارتی نگهداری شوند تا روند تغییرات قابل بررسی باشد.

پالت رنگی و خواندن تصویر

پالت‌های مختلف مانند رنگین‌کمانی، سفید گرم و سیاه گرم برای نمایش تفاوت دما در دسترس‌اند. تغییر پالت، مقدار فیزیکی دما را عوض نمی‌کند؛ فقط شیوه نمایش را تغییر می‌دهد. در مقایسه چند تصویر، مقیاس رنگ و محدوده دمای نمایش نیز باید بررسی شوند. دو تصویر با رنگ مشابه ممکن است به دلیل مقیاس متفاوت، دامنه دمای یکسانی نداشته باشند.

ذخیره تصویر و تهیه گزارش

تصاویر با فرمت BMP ذخیره می‌شوند و ارتباط USB Type-C برای انتقال داده در دسترس است. نگهداری تصویر در کنار نام تجهیز، محل اندازه‌گیری و توضیح شرایط آزمون، گزارش را کاربردی‌تر می‌کند. تصویر به‌تنهایی همیشه علت یک نقطه گرم را مشخص نمی‌کند. برای تصمیم فنی، نتیجه حرارتی باید با سایر شواهد و بررسی عملکرد تجهیز کنار هم قرار گیرد.

باتری و اقلام همراه

دستگاه از باتری لیتیوم‌یون ۳٫۷ ولت با ظرفیت ۵۰۰۰ میلی‌آمپرساعت استفاده می‌کند. کابل USB، کیف نرم، راهنما و کارت حافظه در بخش متعلقات سازنده آمده‌اند و بسته تحویلی باید با سفارش تطبیق داده شود. پیش از بازدید طولانی، شارژ و فضای ذخیره‌سازی را بررسی کنید. لنز را از آلودگی و تماس نامناسب حفظ کنید، چون وضعیت آن بر کیفیت تصویر اثر می‌گذارد.

جدول مشخصات فنی TI219

پرسش‌های متداول

آیا دقت دوربین ۰٫۱ درجه است؟

خیر؛ ۰٫۱ درجه تفکیک نمایش دما است. دقت اندازه‌گیری مقدار جداگانه‌ای دارد و به شرایط اعلام‌شده وابسته است.

آیا دوربین دمای پشت دیوار را مستقیم نشان می‌دهد؟

خیر؛ تصویر بر پایه تابش دریافتی از سطح دیده‌شده است. الگوی سطح می‌تواند سرنخ ایجاد کند، اما به معنی مشاهده مستقیم پشت مانع نیست.

مقایسه و انتخاب مدل

پیش از انتخاب، محدوده کاری مورد نیاز را مشخص کنید و مشخصات همین مدل را با ابزار مورد استفاده در آزمایشگاه مقایسه کنید. بالاتر بودن یک عدد در جدول مشخصات به‌تنهایی به معنی مناسب‌تر بودن دستگاه برای همه کاربردها نیست. نوع اتصال، شرایط اندازه‌گیری، امکانات ثبت داده و شیوه کار روزانه نیز در انتخاب مؤثرند. برای مقایسه می‌توانید ترموویژن پرتابل اوون مدل OWON TI322 را هم بررسی کنید؛ هر مدل باید با امکانات و محدودیت‌های خودش ارزیابی شود.

قیمت و خرید TI219

قیمت و گزینه گارانتی این محصول در بخش سفارش همین صفحه نمایش داده می‌شود. هنگام خرید، کد کامل TI219 را مبنا قرار دهید و متعلقات مورد نیاز کار خود را جداگانه بررسی کنید. اگر ابزار قرار است در کنار دستگاه دیگری استفاده شود، سازگاری اتصال و محدوده کاری دو دستگاه اهمیت دارد. برای استفاده منظم، ثبت تنظیمات اولیه و نگهداری دفترچه راهنما در کنار دستگاه، تکرار آزمون و بازبینی نتیجه را آسان‌تر می‌کند.
