ترموویژن پرتابل اوون مدل OWON TI322 دوربین حرارتی دستی با وضوح مادون قرمز ۲۲۰×۱۶۰ پیکسل، دوربین مرئی ۶۴۰×۴۸۰ و بازه اندازه‌گیری ۲۰- تا ۴۵۰+ درجه سانتی‌گراد است. owon ti322 برای یافتن اختلاف دما، ثبت نقاط غیرعادی و مستندسازی بازرسی در تابلو برق، تجهیزات مکانیکی، ساختمان و سامانه‌های تهویه طراحی شده است.

🔎 معرفی دوربین حرارتی OWON TI322

نام انگلیسی کامل: OWON TI322 Handheld Thermal Imaging Camera with 220×160 Infrared Resolution, 640×480 Visible Camera, −20°C to +450°C Temperature Range, 3.5-inch Display and PC Analysis Support.

دوربین حرارتی به‌جای نمایش یک عدد منفرد، توزیع دمای سطح را به شکل تصویر رنگی نشان می‌دهد. این روش به کاربر کمک می‌کند اتصال داغ، گرم‌شدن غیرعادی قطعه، اتلاف حرارت یا تفاوت عملکرد اجزای مشابه را سریع‌تر ببیند. TI322 در هر فریم حرارتی ۳۵٬۲۰۰ نقطه دمایی ثبت می‌کند و دوربین مرئی آن برای شناسایی محل فیزیکی عیب در گزارش به کار می‌رود.

نرخ فریم حرارتی ۹ هرتز برای اسکن دستی تجهیزات و بازرسی نگهداری مناسب است. این مشخصه برای ثبت رویدادهای علمی بسیار سریع طراحی نشده، اما در پایش تابلو، موتور، لوله و پوسته ساختمان تصویر قابل استفاده‌ای ارائه می‌کند. نتیجه زمانی قابل مقایسه است که فاصله، زاویه، بار تجهیز و تنظیمات دوربین در بازدیدهای متوالی ثابت بمانند.

⚙️ جدول مشخصات فنی رسمی OWON TI322

اعداد جدول بر پایه ردیف اختصاصی TI322 در دفترچه رسمی سری TI نوشته شده‌اند. بازه ۴۵۰+ درجه جایگزین عدد ۳۵۰ درجه‌ای شده که در نسخه قدیمی توضیحات فروشگاه آمده بود. دقت ±۲ درجه یا ±۲ درصد نیز دقت مطلق در تمام شرایط نیست و بازتاب محیط، جنس سطح، فاصله، زاویه و تنظیم ضریب گسیل می‌توانند بر قرائت اثر بگذارند.

🌡️ حساسیت حرارتی، دقت و تنظیم ضریب گسیل

NETD برابر ۷۰ میلی‌کلوین در دمای ۲۵ درجه بیانگر توان آشکارساز در تفکیک اختلاف‌های کوچک حرارتی است. این عدد با دقت اندازه‌گیری یکسان نیست؛ حساسیت، جزئیات اختلاف دما را توصیف می‌کند و دقت نشان می‌دهد مقدار خوانده‌شده چه فاصله‌ای می‌تواند با دمای واقعی داشته باشد. برای گزارش حرفه‌ای باید هر دو مفهوم جداگانه در نظر گرفته شوند.

ضریب گسیل owon ti322 از ۰٫۰۱ تا ۰٫۹۹ قابل تنظیم و مقدار پیش‌فرض آن ۰٫۹۵ است. سطوح رنگ‌شده و غیرفلزی معمولاً گسیلندگی بالاتری دارند، اما فلز براق می‌تواند تصویر منابع گرم اطراف را بازتاب دهد. در چنین شرایطی بهتر است پارامتر متناسب با جنس سطح انتخاب، زاویه بازتاب کنترل و نتیجه با روش مرجع بررسی شود.

روش‌های سنجش شامل نقطه مرکزی، ردیابی گرم‌ترین نقطه، ردیابی سردترین نقطه و اندازه‌گیری ناحیه‌ای هستند. آستانه‌های بالا و پایین دما قابل تعریف‌اند تا دستگاه عبور از حد تعیین‌شده را هشدار دهد. این قابلیت برای غربال اولیه تعداد زیادی اتصال یا قطعه مفید است، ولی تشخیص علت عیب همچنان به دانش فنی و آزمون تکمیلی نیاز دارد.

🎨 حالت‌های تصویر و پالت‌های حرارتی

TI322 تصویر حرارتی، تصویر مرئی، هم‌جوشی لبه، هم‌پوشانی لایه‌ای و تصویر در تصویر را ارائه می‌کند. هم‌جوشی لبه، مرز اجسام را روی نقشه دما واضح‌تر می‌کند؛ حالت لایه‌ای برای دیدن هم‌زمان نشانه ظاهری و حرارتی مناسب است؛ و تصویر در تصویر محل ناحیه گرم را در قاب مرئی آسان‌تر نشان می‌دهد. انتخاب حالت به نوع هدف و شیوه ارائه گزارش بستگی دارد.

سه الگوریتم بهبود تصویر شامل نرم، استاندارد و کنتراست بالا هستند. حالت نرم برای صحنه‌هایی با فاصله زیاد میان نقاط گرم و سرد، حالت استاندارد برای بازرسی روزمره و کنتراست بالا برای برجسته‌سازی بافت حرارتی به کار می‌رود. دفترچه هشت نمایش رنگی Tyrian، سفید داغ، سیاه داغ، آهن، رنگین‌کمان، Glory، گرم‌ترین و سردترین را فهرست می‌کند. پالت فقط نمایش را تغییر می‌دهد و دمای جسم را عوض نمی‌کند.

💾 حافظه، ذخیره سه‌نما و نرم‌افزار رایانه

حافظه داخلی 8G EMMC ظرفیت ذخیره تعداد زیادی تصویر را دارد و سازنده تا ۲۰٬۰۰۰ تصویر را اعلام کرده است. هنگام ثبت، مجموعه نمای مرئی، حرارتی و ترکیبی می‌تواند برای بازسازی بهتر موقعیت بازرسی ذخیره شود. نگه‌داشتن این سه نما به خواننده گزارش کمک می‌کند بداند نقطه داغ دقیقاً به کدام اتصال، قطعه یا بخش ساختمان مربوط بوده است.

نرم‌افزار رایانه برای تحلیل حرفه‌ای‌تر، علامت‌گذاری و بررسی نقاط و نواحی کاربرد دارد. USB Type-C برای شارژ و انتقال داده در نظر گرفته شده است. Wi-Fi در مستندات به‌عنوان قابلیت انتقال به رایانه آمده، اما در جدول محصول گزینه اختیاری است؛ بنابراین اگر انتقال بی‌سیم برای کار ضروری است، وجود آن روی نسخه تحویلی پیش از خرید تأیید شود.

🔋 باتری و مدیریت زمان بازرسی

باتری لیتیومی داخلی ۵۰۰۰ میلی‌آمپرساعت در دمای ۲۵ درجه بیش از ۴ ساعت کار اعلامی فراهم می‌کند. سازنده شارژر عمومی USB با خروجی پنج ولت و دست‌کم دو آمپر را پیشنهاد می‌کند. روشنایی صفحه، دمای محیط، استفاده از Wi-Fi و فرسودگی باتری زمان واقعی را تغییر می‌دهند؛ بنابراین دستگاه باید پیش از مأموریت طولانی کاملاً شارژ شود.

خاموش‌کردن ارتباطات غیرضروری و تنظیم روشنایی متناسب با محیط می‌تواند مصرف را کاهش دهد. هنگام شارژ، کابل و منبع تغذیه سالم استفاده شود و دستگاه در معرض گرمای شدید قرار نگیرد. باتری داخلی به معنی آن است که تعویض خودسرانه آن توصیه نمی‌شود و سرویس باید با رعایت دستورالعمل فنی انجام شود.

🧱 طراحی و مشخصات ظاهری

بدنه مشکی با فرم تفنگی، دسته شیاردار و ماشه ثبت تصویر برای کار یک‌دستی ساخته شده است. نمایشگر رنگی ۳٫۵ اینچی و کلیدهای جهت، منو و بازگشت در دسترس انگشت قرار دارند. دوربین مرئی، اپتیک حرارتی و چراغ LED جلوی بدنه نصب شده‌اند. محل بند دستی و امکان نصب روی سه‌پایه به کنترل بهتر در ثبت ثابت یا بازرسی طولانی کمک می‌کنند.

ابعاد دفترچه ۲۳۰×۱۰۰×۹۰ میلی‌متر و وزن خالص ۴۲۰ گرم است. IP54 مقاومت محدود در برابر گردوغبار و پاشش آب را بیان می‌کند و مجوز غوطه‌وری یا شست‌وشوی مستقیم نیست. پنجره اپتیکی باید از خراش و آلودگی محافظت شود؛ پس از انتقال از محیط بسیار سرد به گرم نیز باید برای تعادل حرارتی دستگاه زمان کافی در نظر گرفت.

🏭 کاربردهای مناسب OWON TI322

• برق صنعتی: غربال نقاط داغ روی اتصالات، فیوز، کلید و کابل
• تجهیزات دوار: مقایسه دمای یاتاقان، موتور و قطعات مشابه
• ساختمان: مشاهده نشانه‌های اتلاف حرارت، عیب عایق یا رطوبت با تفسیر تخصصی
• تهویه: بررسی الگوی دمایی کانال، کمپرسور و مسیر تبادل حرارت
• نگهداری پیشگیرانه: ثبت دوره‌ای از زاویه و بار ثابت برای مقایسه روند

دوربین حرارتی وجود اختلاف را نشان می‌دهد، اما به‌تنهایی علت را ثابت نمی‌کند. برای نمونه، اتصال گرم ممکن است ناشی از مقاومت تماس، اضافه‌بار یا تهویه نامناسب باشد. ثبت بار کاری، دمای محیط و تصویر مرئی کنار تصویر حرارتی، تفسیر را قابل دفاع‌تر می‌کند. در تابلو برق نیز فاصله ایمن و تجهیزات حفاظت فردی باید مستقل از امکان تصویربرداری رعایت شوند.

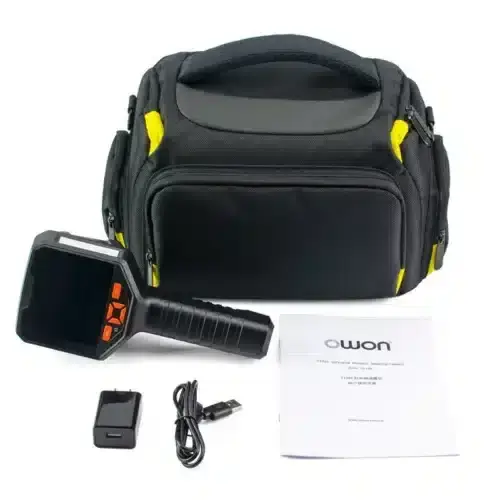

📦 اقلام همراه محصول

• دوربین حرارتی OWON TI322
• راهنمای سریع برای راه‌اندازی
• کابل USB برای شارژ و انتقال فایل
• آداپتور برق مطابق بسته تحویلی
• کیف حمل برای محافظت و جابه‌جایی

اقلام همراه ممکن است مطابق بسته نهایی عرضه تغییر جزئی داشته باشند؛ در زمان تحویل، محتویات جعبه با سفارش و گارانتی ثبت‌شده در عصرتولز تطبیق داده شود.

⚖️ مقایسه OWON TI322 با OWON TI332

برای بررسی کل گروه ابتدا صفحه دوربین حرارتی و ترموویژن در عصرتولز را ببینید. اگر جزئیات بیشتر یا میدان دید وسیع‌تر نیاز دارید، دوربین حرارتی OWON TI332 در عصرتولز گزینه بالاتر همین خانواده است. TI322 برای کاربری‌ای مناسب‌تر است که وضوح ۲۲۰×۱۶۰ نیاز را پوشش می‌دهد و هزینه خرید اهمیت بیشتری دارد. برای مطالعه فایل نگهداری‌شده روی فروشگاه نیز راهنمای PDF سری OWON TI300 در دسترس است.

🛒 قیمت و خرید owon ti322 از عصرتولز

برای خرید owon ti322، قیمت روز، موجودی، گارانتی و پیکربندی ارتباطی را در همین صفحه بررسی کنید. مبلغ نمایش‌داده‌شده هنگام ثبت سفارش ملاک نهایی است. پیش از خرید، اندازه هدف، فاصله کاری، بیشینه دما و نیاز به تحلیل نرم‌افزاری را مشخص کنید؛ چون وضوح حسگر و میدان دید باید با جزئیاتی که انتظار دارید دیده شوند هماهنگ باشند. برای تأیید Wi-Fi نسخه موجود نیز می‌توانید با کارشناسان عصرتولز در واتساپ ارتباط بگیرید.

اگر هدف شما بازرسی دوره‌ای تجهیزات معمول و ثبت گزارش است، ترکیب تصویر حرارتی، تصویر مرئی، آلارم دما و ذخیره‌سازی داخلی ارزش عملی بالایی دارد. برای قطعات کوچک‌تر یا تابلوهای متراکم، تفاوت وضوح با TI332 را جدی بگیرید. عصرتولز این اطلاعات را برای انتخاب آگاهانه فراهم کرده و وضعیت بسته تحویلی باید پیش از سفارش با نیاز پروژه تطبیق داده شود.

❓ سوالات متداول درباره owon ti322

محدوده اندازه‌گیری دمای TI322 چقدر است؟

بازه رسمی مدل ۲۰- تا ۴۵۰+ درجه سانتی‌گراد است و دقت ±۲ درجه سانتی‌گراد یا ±۲ درصد اعلام شده است. عدد ۳۵۰ درجه در توضیح قدیمی صحیح نبود.

تفاوت اصلی TI322 و TI332 چیست؟

TI322 وضوح ۲۲۰×۱۶۰ و میدان دید ۳۵×۲۶ درجه دارد؛ TI332 وضوح ۳۲۰×۲۴۰ و میدان دید ۵۶×۴۲ درجه ارائه می‌کند. سایر ویژگی‌های اصلی این خانواده نزدیک هستند.

آیا Wi-Fi روی همه نسخه‌ها فعال است؟

خیر، جدول محصول Wi-Fi را اختیاری معرفی می‌کند. تجهیز بودن نسخه موجود باید پیش از خرید بررسی شود.

آیا این مدل تب‌سنج پزشکی است؟

خیر، TI322 برای تصویربرداری حرارتی صنعتی معرفی شده و به‌عنوان ابزار پزشکی اندازه‌گیری تب مشخص نشده است.

برای سطح فلزی براق چه باید کرد؟

فلز براق بازتاب بالایی دارد و می‌تواند دمای ظاهری نادرست بسازد. تنظیم گسیلندگی، کنترل زاویه و استفاده از روش مرجع برای چنین سطحی ضروری است.

در جمع‌بندی، owon ti322 یک دوربین حرارتی دستی با وضوح ۲۲۰×۱۶۰، تصویر مرئی ۶۴۰×۴۸۰، حافظه داخلی، حالت‌های تلفیقی و تحلیل رایانه‌ای است. owon ti322 بیشترین ارزش را زمانی ایجاد می‌کند که شرایط ثبت ثابت باشند و تصویر حرارتی همراه با اطلاعات بار، محیط و محل تجهیز تفسیر شود.

✅ مشخصات کوتاه و موردی

• برند و مدل: OWON TI322
• نوع: دوربین حرارتی دستی صنعتی
• وضوح حرارتی: ۲۲۰×۱۶۰ پیکسل، ۹Hz
• تصویر مرئی: ۶۴۰×۴۸۰ پیکسل، ۲۵Hz
• بازه طیفی: ۷٫۸ تا ۱۴µm
• NETD: ۷۰mK در ۲۵°C
• محدوده و دقت: ۲۰- تا ۴۵۰+°C؛ ±۲°C یا ±۲٪
• لنز و میدان دید: ۴mm؛ افقی ۳۵° و عمودی ۲۶°
• اندازه‌گیری: مرکز، گرم‌ترین، سردترین و ناحیه
• ضریب گسیل: ۰٫۰۱ تا ۰٫۹۹
• حافظه: 8G EMMC، تا ۲۰٬۰۰۰ تصویر
• رابط: USB Type-C و Wi-Fi اختیاری
• باتری: ۵۰۰۰mAh، بیش از ۴ ساعت
• حفاظت: IP54
• ابعاد و وزن: ۲۳۰×۱۰۰×۹۰ میلی‌متر؛ ۴۲۰ گرم
• اقلام همراه: راهنما، کابل USB، آداپتور و کیف حمل
