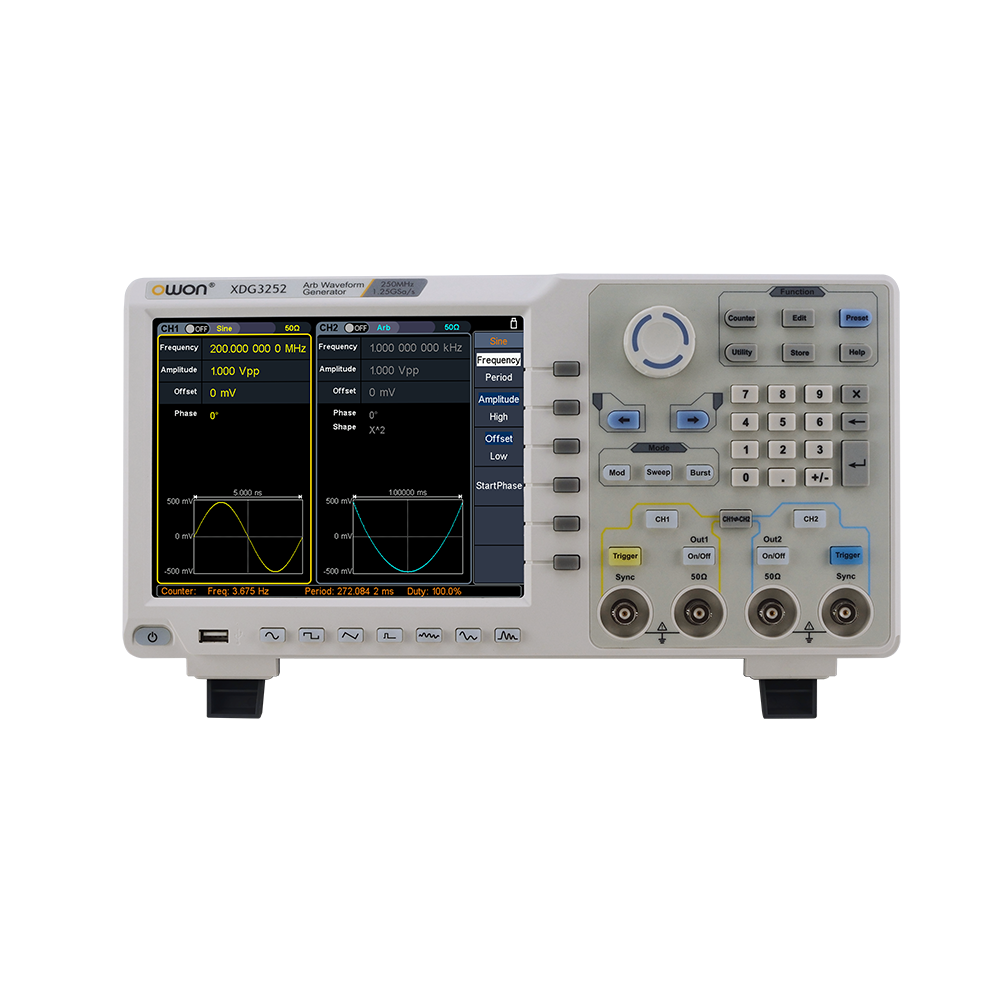

فانکشن ژنراتور آربیتریری دو کانال ۲۵۰ مگاهرتز اوون مدل OWON XDG3252 برای تولید سیگنال‌های آزمایشگاهی سینوسی، مربعی، پالس و شکل موج دلخواه به کار می‌رود. دو کانال خروجی امکان ایجاد دو سیگنال برای تحریک مدار یا بررسی پاسخ بخش‌های مختلف را فراهم می‌کنند. بیشترین فرکانس ۲۵۰ مگاهرتز مربوط به موج سینوسی است و سایر شکل موج‌ها محدوده مخصوص خود را دارند.

تفاوت فرکانس شکل موج‌ها

در این مدل موج مربع تا ۵۰ مگاهرتز و پالس تا ۲۵ مگاهرتز در مشخصات آمده است. بنابراین برای انتخاب ژنراتور، فقط عدد بزرگ روی نام محصول را مبنا قرار ندهید. اگر آزمون به پالس باریک، لبه سریع یا شکل موج غیرسینوسی نیاز دارد، مشخصات همان حالت باید بررسی شوند. محدوده فرکانس سینوسی به‌تنهایی پاسخ‌گوی همه نیازهای تولید سیگنال نیست.

دو خروجی برای تحریک مدار

دو خروجی می‌توانند در آزمایش‌هایی که به دو ورودی تحریک نیاز دارند مفید باشند. پیش از اتصال، دامنه، آفست و نوع بار هر کانال را مشخص کنید. برای مقایسه پاسخ‌ها، شرایط اتصال و کابل دو مسیر باید قابل کنترل باشد. یک اختلاف مشاهده‌شده ممکن است از مدار یا از تفاوت تنظیم و مسیر اتصال ناشی شود؛ ثبت شرایط آزمون به تشخیص این دو کمک می‌کند.

دامنه خروجی و امپدانس بار

دامنه قابل استفاده به فرکانس و امپدانس بار وابسته است. مقدار نمایش‌داده‌شده برای بار ۵۰ اهم با حالت امپدانس بالا یکسان نیست. اگر ورودی مدار با تنظیم بار دستگاه هماهنگ نباشد، دامنه واقعی روی مدار با انتظار کاربر تفاوت پیدا می‌کند. بهتر است در راه‌اندازی اولیه، شکل موج و آفست با اسیلوسکوپ مناسب روی محل اتصال کنترل شوند.

ساخت شکل موج دلخواه

تفکیک عمودی ۱۴ بیت و طول شکل موج از ۲ تا یک میلیون نقطه برای تعریف موج دلخواه در نظر گرفته شده است. شکل موج سفارشی می‌تواند الگوی تکرارشونده یک حسگر یا ورودی خاص مدار را شبیه‌سازی کند. پیش از ارسال موج، دامنه و آفست داده تعریف‌شده را بازبینی کنید. تعداد زیاد نقاط بدون توجه به نرخ نمونه‌برداری و طول دوره، به‌تنهایی کیفیت آزمون را تضمین نمی‌کند.

مدولاسیون، سوئیپ و برست

حالت‌های مدولاسیون و تغییر فرکانس برای بررسی رفتار مدار در شرایط مختلف کاربرد دارند. سوئیپ برای دنبال‌کردن پاسخ در بازه فرکانسی مناسب است و برست تعداد مشخصی دوره را تولید می‌کند. در تحلیل پاسخ، زمان ماندن در هر مرحله و شرایط تریگر باید با سرعت واکنش مدار سازگار باشند. تنظیم خیلی سریع می‌تواند فرصت رسیدن مدار به وضعیت پایدار را از بین ببرد.

نمایشگر و ثبت تنظیمات آزمایش

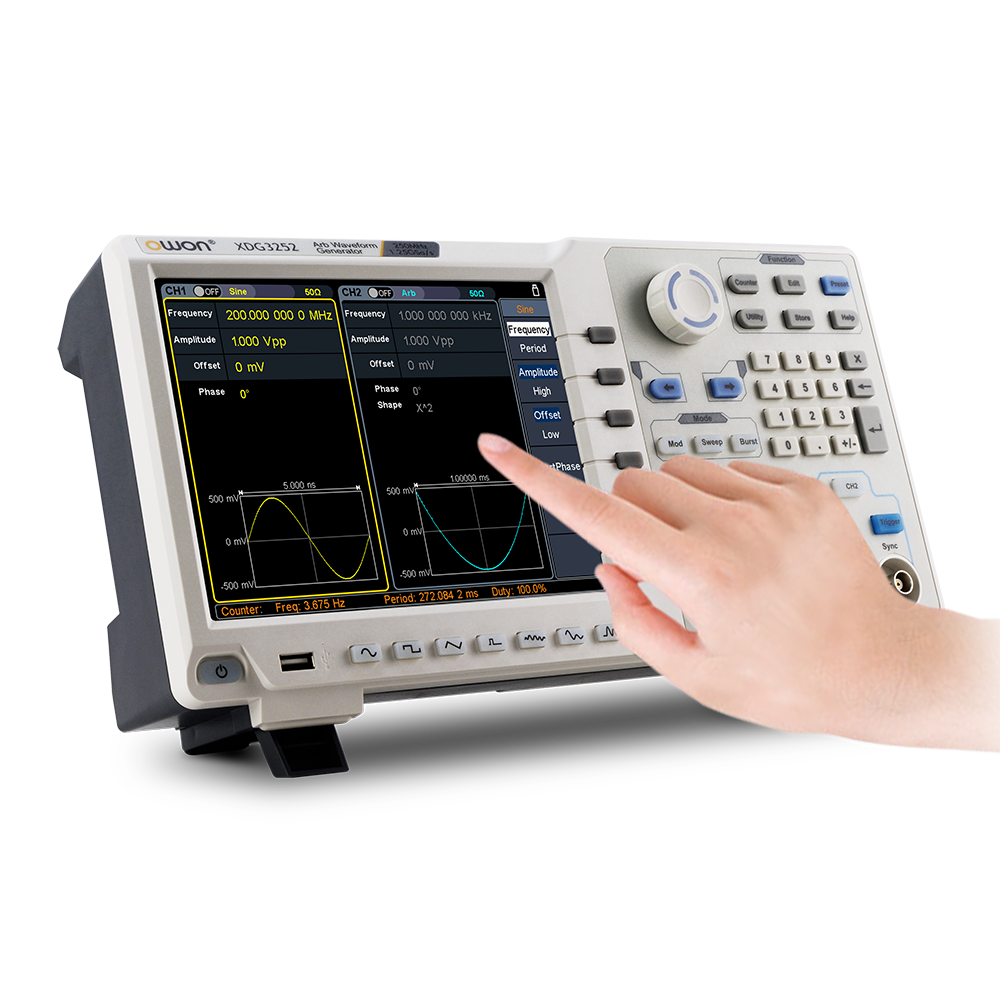

نمایشگر لمسی ۸ اینچی مشاهده تنظیمات دو کانال را آسان می‌کند. رابط‌های USB و LAN نیز برای ارتباط و کار آزمایشگاهی در دسترس‌اند. پیش از تکرار آزمون، نوع موج، فرکانس، دامنه، آفست، بار انتخابی و وضعیت مدولاسیون را ثبت کنید. این مجموعه اطلاعات برای بازسازی آزمایش ارزش بیشتری از ثبت یک عدد فرکانس به‌تنهایی دارد.

اقلام همراه و آماده‌سازی

کابل برق، راهنمای سریع، کابل USB، دیسک نرم‌افزار و کابل Q9 در بخش متعلقات سازنده معرفی شده‌اند؛ بسته تحویلی با سفارش تطبیق داده شود. برای فرکانس‌های بالاتر، کابل و اتصال مناسب انتخاب کنید و از تبدیل‌های نامتناسب یا مسیرهای بلند غیرضروری پرهیز کنید. ورودی مدار باید توان تحمل دامنه و آفست اعمال‌شده را داشته باشد و خروجی پیش از تغییر سیم‌بندی خاموش شود.

جدول مشخصات فنی XDG3252

پرسش‌های متداول

آیا موج مربع هم تا ۲۵۰ مگاهرتز تولید می‌شود؟

خیر؛ ۲۵۰ مگاهرتز مربوط به موج سینوسی است. محدوده موج مربع این مدل تا ۵۰ مگاهرتز است.

آیا می‌توان شکل موج اختصاصی تعریف کرد؟

بله، مدل از شکل موج دلخواه کاربر پشتیبانی می‌کند؛ طول موج، نرخ نمونه‌برداری و محدوده خروجی باید با نیاز آزمون سازگار باشند.

مقایسه و انتخاب مدل

پیش از انتخاب، محدوده کاری مورد نیاز را مشخص کنید و مشخصات همین مدل را با ابزار مورد استفاده در آزمایشگاه مقایسه کنید. بالاتر بودن یک عدد در جدول مشخصات به‌تنهایی به معنی مناسب‌تر بودن دستگاه برای همه کاربردها نیست. نوع اتصال، شرایط اندازه‌گیری، امکانات ثبت داده و شیوه کار روزانه نیز در انتخاب مؤثرند. برای مقایسه می‌توانید سوئیپ فانکشن ژنراتور اوون مدل OWON XDG-3202 را هم بررسی کنید؛ هر مدل باید با امکانات و محدودیت‌های خودش ارزیابی شود.

قیمت و خرید XDG3252

قیمت و گزینه گارانتی این محصول در بخش سفارش همین صفحه نمایش داده می‌شود. هنگام خرید، کد کامل XDG3252 را مبنا قرار دهید و متعلقات مورد نیاز کار خود را جداگانه بررسی کنید. اگر ابزار قرار است در کنار دستگاه دیگری استفاده شود، سازگاری اتصال و محدوده کاری دو دستگاه اهمیت دارد. برای استفاده منظم، ثبت تنظیمات اولیه و نگهداری دفترچه راهنما در کنار دستگاه، تکرار آزمون و بازبینی نتیجه را آسان‌تر می‌کند.
