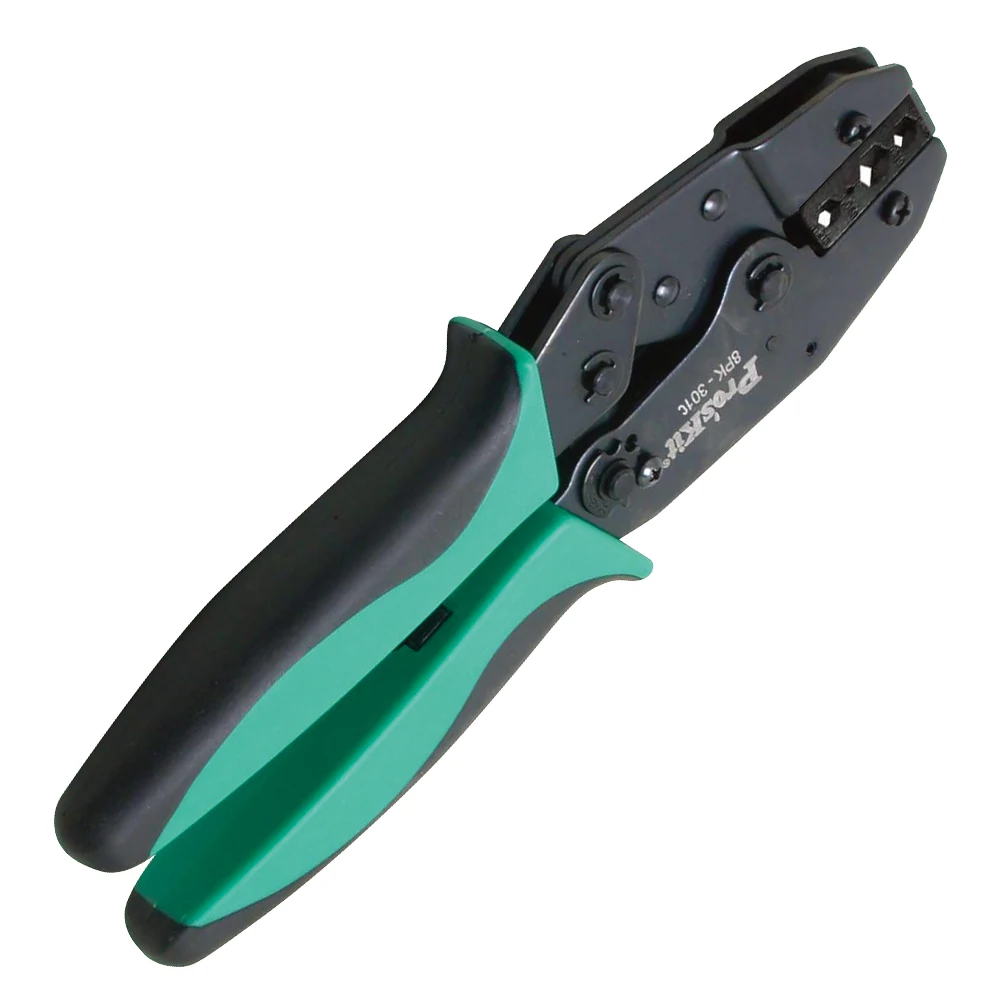

آچار پرس جغجغه‌ای کانکتور کواکسیال ۲۲۰ میلی‌متری پروسکیت مدل Pro’sKit 8PK-301C با نام انگلیسی Pro’sKit 8PK-301C Coax Crimping Tool, 220mm, RG58/RG59/RG62/RG6 Hex Dies برای پرس کانکتورهای کابل‌های کواکسیال RG58، RG59، RG62 و RG6 ساخته شده است. چهار حفره شش‌گوش با اندازه‌های اینچی .068، .213، .256 و .319 و معادل‌های متریک ۱٫۷۳، ۵٫۴۱، ۶٫۵۰ و ۸٫۱۰ میلی‌متر، قالب نصب‌شده این مدل را تعریف می‌کنند. بدنه S45C، قالب AISI 4140، مکانیزم جغجغه‌ای، رهاساز ایمنی و امکان تنظیم فشار پرس، مجموعه مشخصات اصلی این ابزار هستند.

📡 پرس کانکتور کواکسیال برای RG58، RG59، RG62 و RG6

8PK-301C برای عملیات crimp روی ترمینال یا بدنه پرس‌شونده کانکتورهای سازگار با کابل‌های RG58، RG59، RG62 و RG6 معرفی شده است. عبارت سازگاری با این کابل‌ها به معنی یکسان‌بودن تمام کانکتورهای بازار نیست؛ قطر فرول، ساختار کانکتور، نوع کابل و سایز شش‌گوش لازم باید با نقشه یا دستور مونتاژ سازنده کانکتور تطبیق داده شود. انتخاب صرفاً بر اساس نام RG می‌تواند به پرس کم، پرس بیش از حد یا تغییر شکل نامناسب فرول منجر شود.

این ابزار عملیات پرس را انجام می‌دهد و سیم‌لخت‌کن یا کابل‌بر داخلی برای آن اعلام نشده است. آماده‌سازی کابل کواکسیال شامل برش صاف، لخت‌کردن مرحله‌ای روکش و دی‌الکتریک، مرتب‌کردن شیلد و جای‌گذاری دقیق پین یا کانکتور است. طول‌های لخت‌کاری باید از دستور همان کانکتور گرفته شوند؛ یک مقدار ثابت برای همه کانکتورهای RG58 یا RG6 وجود ندارد.

کاربردهای ثبت‌شده شامل خط تولید الکترونیک، پروژه‌های عمرانی، کار خانگی و آموزش است. در نصب دوربین، تجهیزات RF، آزمایشگاه یا شبکه کواکسیال نیز تناسب ابزار با کانکتور تعیین‌کننده است. آچار پرس نمی‌تواند کیفیت کابل یا کانکتور نامناسب را جبران کند؛ اتصال مطمئن نتیجه انتخاب درست قطعات، آماده‌سازی تمیز و پرس با اندازه قالب صحیح است.

⬡ چهار دهانه شش‌گوش با اندازه دقیق

اندازه‌های اینچی قالب عبارت‌اند از HEX .068"، .213"، .256" و .319". سازنده برای همان چهار دهانه معادل‌های متریک ۱٫۷۳، ۵٫۴۱، ۶٫۵۰ و ۸٫۱۰ میلی‌متر را ارائه کرده است. این مقادیر به عرض شش‌گوش نهایی قالب مربوط‌اند و نباید با قطر کابل، قطر مغزی یا سطح مقطع سیم اشتباه شوند.

اندازه .256 اینچ به‌صورت رسمی با ۶٫۵۰ میلی‌متر و .319 اینچ با ۸٫۱۰ میلی‌متر ثبت شده‌اند. تبدیل ریاضی ممکن است چند صدم تفاوت نشان دهد، اما برای انتخاب این ابزار باید مقادیر درج‌شده سازنده مبنا باشند. استفاده از دهانه نزدیک اما نادرست می‌تواند فرول را شل بگذارد یا آن را بیش از حد فشرده کند.

در زمان انتخاب حفره، مشخصات کانکتور یا دیتاشیت آن بررسی می‌شود. سپس فرول به‌طور کامل داخل دهانه مناسب قرار می‌گیرد و باید موازی با محور قالب باشد. پرس روی لبه فرول، روی رزوه یا بخش غیرمجاز می‌تواند اتصال را خراب کند. اگر کانکتور به چند مرحله پرس نیاز دارد، ترتیب مرحله‌ها نیز از دستور همان کانکتور پیروی می‌کند.

⚙️ بدنه S45C، قالب AISI 4140 و دسته PP+TPR

بدنه ابزار از فولاد کربن متوسط S45C ساخته شده و پرداخت اکسید سیاه برای مقاومت در برابر خوردگی و افزایش دوام آن ذکر شده است. قالب از فولاد آلیاژی AISI 4140 است و با ریخته‌گری موم‌زدایی‌شونده شکل گرفته تا ابعاد دقیق‌تری فراهم شود. این مشخصات جنس بدنه و قالب را روشن می‌کنند، اما سختی HRC عددی برای این مدل اعلام نشده و نباید از ابزارهای دیگر تعمیم داده شود.

بخش سبز دسته PP و بخش مشکی TPR است. شکل ارگونومیک و سطح ضدلغزش برای راحتی دست طراحی شده‌اند. طول کلی ۲۲۰ میلی‌متر است؛ این عدد طول کامل ابزار را نشان می‌دهد، نه طول دسته یا قالب. وزن یک عدد در صفحه رسمی نیامده است و وزن کارتن نباید به‌عنوان وزن دقیق ابزار تقسیم و گزارش شود.

جغجغه حرکت دسته را مرحله‌بندی می‌کند و تا تکمیل چرخه، فشار را یکنواخت‌تر نگه می‌دارد. نتیجه صحیح همچنان به تنظیم ابزار، تطابق قالب و جای‌گذاری قطعه وابسته است. رهاساز ایمنی اجازه می‌دهد در صورت قرارگیری اشتباه، چرخه قبل از پایان آزاد شود؛ این قطعه برای بازکردن معمول ابزار پس از هر پرس نیست و نباید با فشار بی‌دلیل استفاده شود.

فشار پرس قابل تنظیم است. تنظیم باید با نمونه اتصال، دستور سازنده کانکتور و کنترل کیفیت انجام شود. افزایش بیش از حد فشار ممکن است فرول یا دی‌الکتریک را آسیب بزند و فشار کم می‌تواند اتصال مکانیکی ضعیفی ایجاد کند. تغییر تنظیم بدون ثبت یا آزمون نمونه در کار تولیدی، تکرارپذیری را کاهش می‌دهد.

🛠️ روش مرحله‌به‌مرحله برای یک پرس قابل کنترل

ابتدا کابل و کانکتور exact-match انتخاب و دستور لخت‌کاری مطالعه می‌شود. کابل با ابزار مناسب عمود بریده، روکش و دی‌الکتریک طبق طول تعیین‌شده برداشته و شیلد بدون بریدگی یا رشته پراکنده مرتب می‌شود. فرول پیش از نصب قطعات روی کابل قرار می‌گیرد تا پس از مونتاژ مجبور به بازکردن اتصال نشوید.

پین مرکزی یا بدنه کانکتور بر اساس طراحی همان قطعه نصب می‌شود. سپس فرول روی بخش مقرر می‌نشیند و دهانه شش‌گوش مناسب 8PK-301C انتخاب می‌شود. قطعه در مرکز قالب قرار می‌گیرد، دسته‌ها آرام بسته می‌شوند و پیش از عبور از مرحله‌ای که برگشت سخت می‌شود، راستای فرول دوباره دیده خواهد شد.

چرخه جغجغه تا رهاشدن طبیعی کامل می‌شود. پس از بازشدن ابزار، اتصال از نظر شکل یکنواخت شش‌گوش، ترک، له‌شدگی، بریدگی شیلد و لق‌بودن بررسی می‌شود. کشش آزمایشی یا اندازه‌گیری الکتریکی باید مطابق رویه کنترل کیفیت انجام شود. ظاهر خوب به‌تنهایی تضمین عملکرد RF نیست؛ پیوستگی، اتصال کوتاه و در صورت نیاز پارامترهای فرکانسی باید با تجهیزات مناسب سنجیده شوند.

اگر قطعه اشتباه قرار گرفت، رهاساز جغجغه با روش کنترل‌شده استفاده می‌شود. فشار جانبی، پیچاندن کانکتور داخل قالب یا تلاش برای پرس جسمی خارج از اندازه مجاز می‌تواند قالب را آسیب دهد. ابزار نباید به‌عنوان انبردست، گیره، کابل‌بر یا چکش استفاده شود.

🧼 نگهداری، تنظیم و کنترل دوره‌ای

پس از کار، ذرات روکش، شیلد یا گردوغبار از قالب خارج می‌شوند. سطح فلزی با پارچه خشک تمیز و ابزار در محیط کم‌رطوبت نگهداری می‌شود. اکسید سیاه مقاومت به خوردگی را بهتر می‌کند اما ابزار را ضدزنگ مطلق نمی‌سازد. تماس طولانی با رطوبت، مواد خورنده یا باقی‌مانده فلاکس باید جلوگیری شود.

محور، جغجغه، پیچ‌های قالب و رهاساز دوره‌ای از نظر شل‌شدن، گیرکردن یا تغییر شکل بررسی می‌شوند. هر تنظیم فشار پس از سرویس یا جابه‌جایی باید با نمونه معتبر دوباره تأیید شود. اگر دو نیمه قالب هم‌راستا نیستند، ادامه کار می‌تواند اتصالات معیوب تولید کند و ابزار باید از چرخه خارج شود.

سازنده به قالب‌های قابل تعویض برای دامنه کاربرد گسترده اشاره کرده است، اما بسته استاندارد این صفحه فقط ابزار با قالب نمایش‌داده‌شده را تأیید می‌کند. هیچ قالب اضافه‌ای در اقلام همراه اعلام نشده است. پیش از خرید قالب جایگزین، سازگاری مکانیکی و اندازه‌های آن با همین بدنه بررسی شود.

📦 اقلام همراه و اطلاعات بسته‌بندی

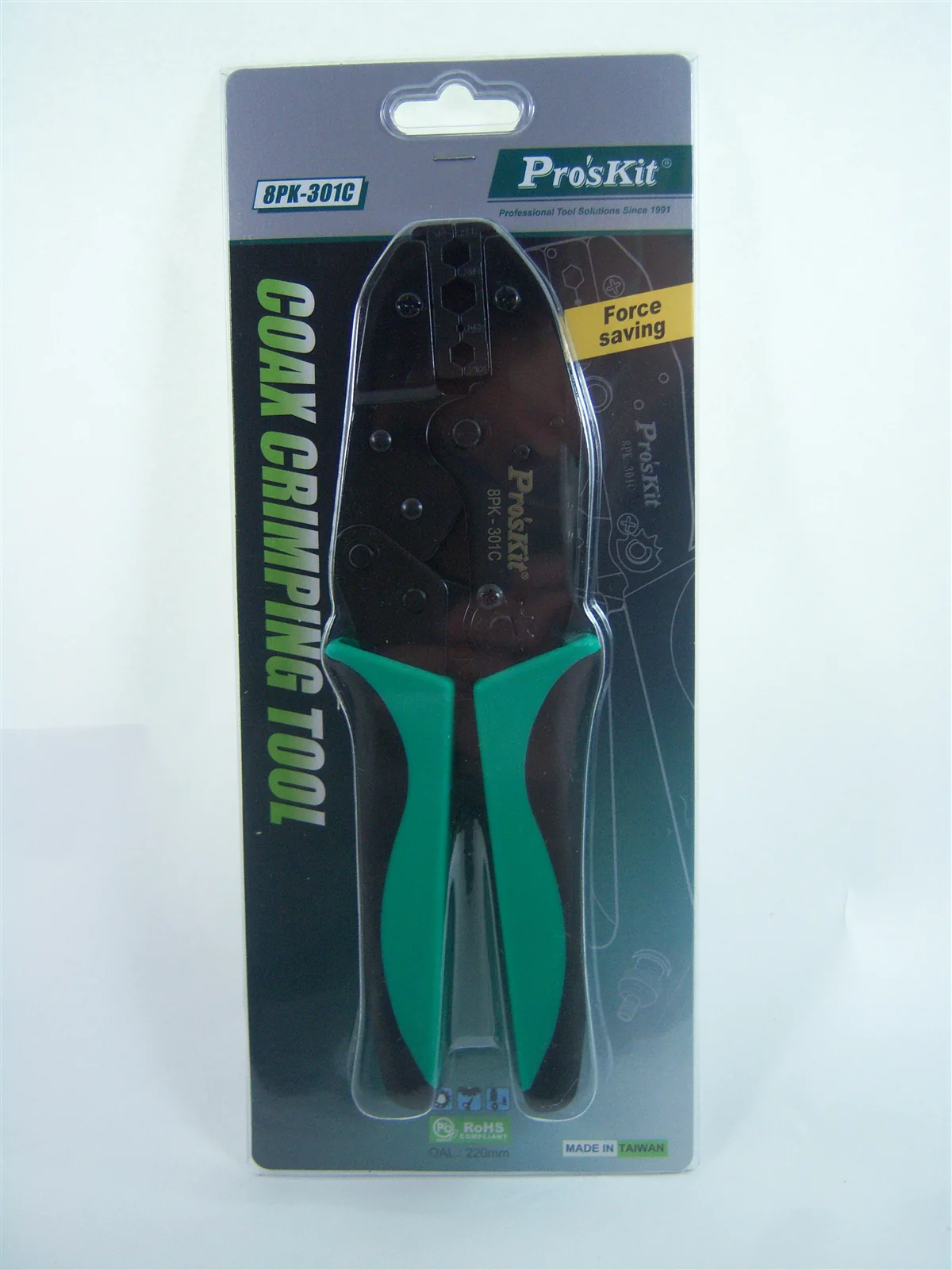

اقلام قابل تأیید شامل یک عدد آچار پرس جغجغه‌ای Pro’sKit 8PK-301C با قالب چهاردهانه نصب‌شده است. سیم‌لخت‌کن، کابل‌بر، کابل آزمایشی، کانکتور BNC یا قالب یدکی در فهرست اقلام استاندارد ذکر نشده‌اند. بسته‌بندی تکی و بسته‌بندی ارسال هر دو Blister Card اعلام شده‌اند.

مبدأ ارسال TW است. کارتن مادر ۳۰ عدد دارد، وزن خالص کارتن ۱۷٫۲ کیلوگرم، وزن ناخالص ۱۸٫۲ کیلوگرم و حجم آن ۱٫۲ فوت مکعب یا ۰٫۰۳ مترمکعب است. حداقل سفارش کارخانه ۳۰ عدد ثبت شده است. این اعداد لجستیکی‌اند و وزن دقیق یک ابزار یا ابعاد بسته تکی نیستند.

📊 جدول مشخصات فنی Pro’sKit 8PK-301C

⚖️ مقایسه 8PK-301C با 6PK-230PA و CP-376N

اگر فقط RG58، RG59، RG62 و RG6 با یکی از چهار سایز قالب ثبت‌شده دارید، 8PK-301C انتخاب مستقیم و کم‌ابهامی است. آچار پرس کواکسیال Pro’sKit 6PK-230PA برای فهرست گسترده‌تری از کابل‌های RG و Belden و پنج سایز HEX طراحی شده است. آچار پرس Pro’sKit CP-376N اساساً برای سوکت‌های شبکه و تلفن عبوری است و جایگزین قالب کواکسیال محسوب نمی‌شود.

برای آماده‌سازی کابل پیش از پرس، سیم‌لخت‌کن Pro’sKit CP-302G یک ابزار مرتبط است، اما باید سازگاری آن با قطر و ساختار کابل مورد استفاده جداگانه بررسی شود. هیچ سیم‌لخت‌کن عمومی نباید بدون تطبیق تیغه روی کابل کواکسیال به کار رود.

💰 قیمت و خرید آچار پرس کواکسیال Pro’sKit 8PK-301C

قیمت آچار پرس جغجغه‌ای کانکتور کواکسیال ۲۲۰ میلی‌متری پروسکیت مدل Pro’sKit 8PK-301C به موجودی و شرایط روز تأمین وابسته است و قیمت ساختگی در متن درج نمی‌شود. وضعیت موجودی و امکان سفارش در همین صفحه عصرتولز نمایش داده می‌شود. پیش از خرید، کد مدل، چهار اندازه HEX، نوع کانکتور و مشخصات کابل پروژه را هم‌زمان کنترل کنید.

ارزش خرید این ابزار زمانی بیشتر است که کارگاه به پرس تکرارشونده کانکتورهای سازگار نیاز دارد و جغجغه، تنظیم فشار و رهاساز ایمنی در کنترل فرایند مفیدند. اگر دامنه کابل‌ها گسترده‌تر است یا سوکت RJ نصب می‌کنید، مدل مقایسه‌ای مناسب‌تر خواهد بود. انتخاب ابزار بر اساس کانکتور، قالب و دستور مونتاژ از خرید صرفاً بر مبنای عبارت BNC یا RG جلوگیری می‌کند.

❓ پرسش‌های متداول درباره 8PK-301C

8PK-301C برای کدام کابل‌ها معرفی شده است؟

برای کانکتورهای کواکسیال مرتبط با RG58، RG59، RG62 و RG6.

اندازه‌های قالب چیست؟

.068، .213، .256 و .319 اینچ؛ معادل رسمی ۱٫۷۳، ۵٫۴۱، ۶٫۵۰ و ۸٫۱۰ میلی‌متر.

آیا کابل را لخت یا قطع می‌کند؟

چنین قابلیت داخلی اعلام نشده است؛ ابزار اصلی برای پرس است و آماده‌سازی کابل به ابزار مناسب جداگانه نیاز دارد.

جنس بدنه و قالب چیست؟

بدنه S45C با اکسید سیاه و قالب AISI 4140 است.

آیا فشار پرس تنظیم می‌شود؟

بله، قابلیت تنظیم فشار ذکر شده و تنظیم باید با اتصال نمونه و مشخصات کانکتور کنترل شود.

رهاساز جغجغه چه کاربردی دارد؟

برای آزادکردن کنترل‌شده ابزار در صورت قرارگیری اشتباه قبل از پایان چرخه است.

قالب اضافه همراه محصول است؟

خیر؛ قالب چهاردهانه نصب‌شده تأیید شده و قالب اضافه در اقلام استاندارد اعلام نشده است.

وزن یک ابزار چقدر است؟

وزن تکی اعلام نشده؛ ۱۷٫۲ و ۱۸٫۲ کیلوگرم به وزن خالص و ناخالص کارتن ۳۰ عددی مربوط‌اند.

✅ مشخصات کوتاه و موردی

• مدل: 8PK-301C
• نام انگلیسی: Pro’sKit 8PK-301C Coax Crimping Tool (220mm)
• نوع ابزار: آچار پرس جغجغه‌ای کواکسیال
• کابل‌های هدف: RG58، RG59، RG62 و RG6
• سایز HEX اینچی: .068، .213، .256 و .319 اینچ
• سایز HEX متریک: ۱٫۷۳، ۵٫۴۱، ۶٫۵۰ و ۸٫۱۰mm
• جنس بدنه: S45C
• پرداخت بدنه: اکسید سیاه
• جنس قالب: AISI 4140
• جنس دسته: سبز PP و مشکی TPR
• مکانیزم: جغجغه‌ای کم‌نیرو
• رهاساز ایمنی: دارد
• تنظیم فشار پرس: دارد
• طول کلی: ۲۲۰ میلی‌متر
• اقلام همراه: یک آچار با قالب نصب‌شده
• بسته‌بندی: Blister Card
• مبدأ ارسال: TW
• تعداد در کارتن: ۳۰ عدد
• گارانتی: اصالت و سلامت فیزیکی
