هویه رومیزی دیجیتال Pro’sKit SS-212E یک ایستگاه لحیم‌کاری ۷۰ وات با المنت و نوک یکپارچه T12 است که برای مونتاژ، تعمیر و بازکاری بردهای الکترونیکی طراحی شده است. صفحه رسمی سازنده این مدل را با ورودی AC 110 تا 120 ولت و دوشاخه گونه E معرفی می‌کند؛ بنابراین این نسخه برای اتصال مستقیم به برق ۲۲۰ تا ۲۴۰ ولت ایران ساخته نشده و پیش از راه‌اندازی باید از منبع یا مبدل مناسب و ایمن استفاده شود. این نکته بخشی از هویت دقیق SS-212E است و نباید با نسخه‌های هم‌خانواده SS-212H، SS-212B یا SS-212C اشتباه گرفته شود.

معرفی ایستگاه لحیم‌کاری Pro’sKit SS-212E

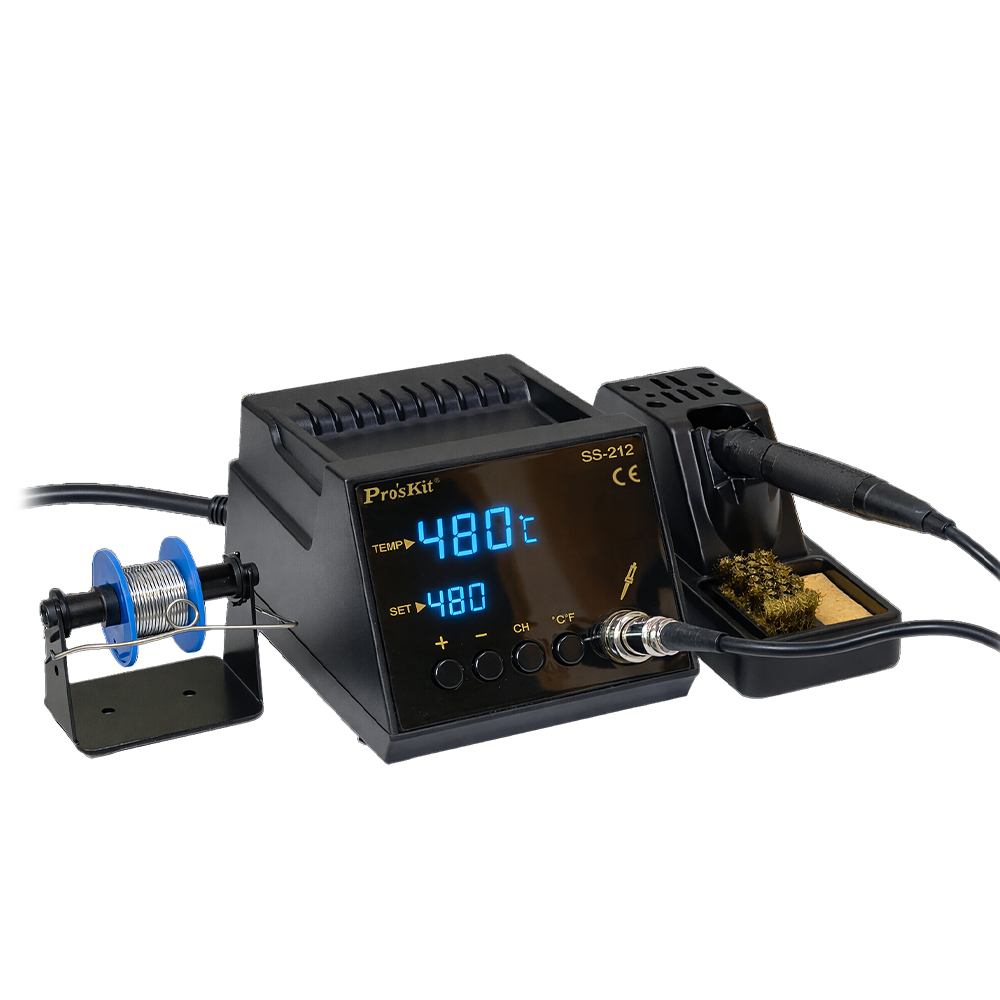

در کار با بردهای الکترونیکی، تنها توان نامی هویه مهم نیست؛ پایداری دما، سرعت بازیابی گرما، امکان دیدن دمای واقعی و دسترسی راحت به نوک نیز روی کیفیت اتصال اثر می‌گذارند. SS-212E به‌جای هویه قلمی ساده، یک واحد کنترل رومیزی، دسته هویه، پایه، نگهدارنده سیم لحیم و بخش تمیزکننده نوک را در یک مجموعه ارائه می‌کند. نمایشگر LED دوخطی، دمای تنظیم‌شده و دمای اندازه‌گیری‌شده را هم‌زمان نشان می‌دهد تا کاربر تفاوت میان مقدار هدف و وضعیت واقعی نوک را ببیند.

مدل این صفحه دقیقاً SS-212E است. حرف E به گونه برق ورودی و دوشاخه این نسخه مربوط می‌شود و مشخصات رسمی آن AC 110–120V است. روی بدنه تصاویر رسمی عبارت پایه SS-212 دیده می‌شود، اما تصاویر مستقیماً در صفحه رسمی SS-212E منتشر شده‌اند و جدول رسمی خانواده، ستون جداگانه SS-212E را با ولتاژ ۱۱۰ تا ۱۲۰ ولت نشان می‌دهد. به همین دلیل در زمان خرید یا تأمین باید کد کامل روی بسته و مشخصات ورودی برق با این صفحه تطبیق داده شود.

المنت یکپارچه T12 و انتقال سریع گرما

در ساختار T12، بخش گرم‌کن و سنجش دما در مجموعه نوک یا کارتریج یکپارچه قرار دارند. نزدیک‌بودن منبع گرما به نوک می‌تواند پاسخ حرارتی سریع‌تر و بازیابی مناسب‌تری هنگام تماس با اتصال ایجاد کند. سازنده برای SS-212E زمان گرم‌شدن حدود ۸ ثانیه را اعلام کرده است. این عدد در شرایط مرجع سازنده بیان شده و زمان واقعی می‌تواند با دمای هدف، نوع نوک، دمای محیط و شرایط برق ورودی تغییر کند.

طراحی کشویی یا Plug-and-Play برای تعویض کارتریج، انتخاب هندسه نوک متناسب با کار را ساده‌تر می‌کند. بااین‌حال نوک داغ نباید با دست تعویض شود. دستگاه باید خاموش و از برق جدا شود، زمان کافی برای سردشدن در نظر گرفته شود و فقط کارتریج سازگار با سری معرفی‌شده به کار رود. استفاده از نوک ناسازگار یا اعمال فشار مکانیکی می‌تواند به سوکت، دسته یا سامانه کنترل دما آسیب بزند.

نمایشگر دوخطی و کنترل دمای قابل مشاهده

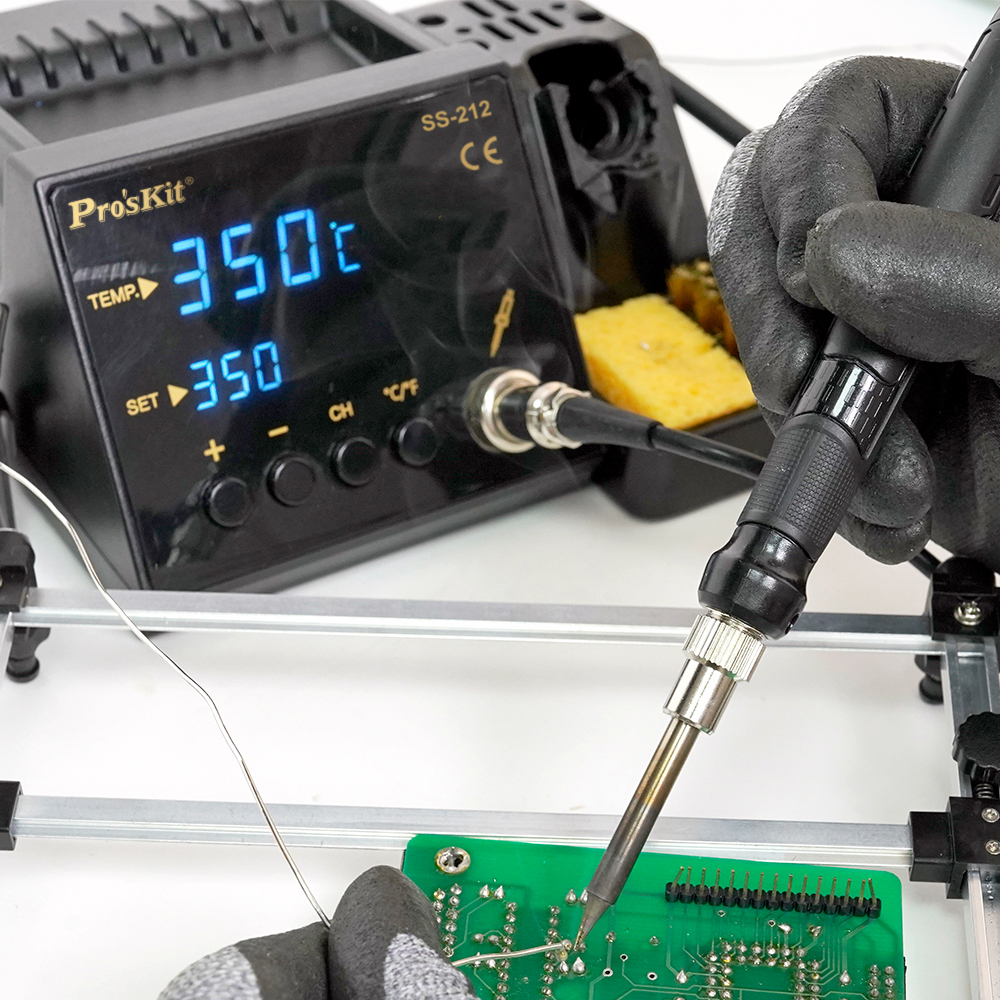

نمایش هم‌زمان SET و TEMP کمک می‌کند کاربر بداند چه دمایی انتخاب شده و نوک در همان لحظه در چه وضعیتی قرار دارد. هنگام شروع کار، دمای واقعی از مقدار محیط به سمت هدف حرکت می‌کند؛ هنگام تماس با سطح بزرگ یا اتصال دارای ظرفیت حرارتی بالا نیز افت کوتاه‌مدت قابل مشاهده است. این بازخورد برای تنظیم روند کار مفید است، اما جایگزین انتخاب نوک مناسب، فلاکس کافی و روش صحیح لحیم‌کاری نیست.

محدوده رسمی دما ۱۶۰ تا ۴۸۰ درجه سانتی‌گراد، معادل ۳۲۰ تا ۸۹۶ درجه فارنهایت است. انتخاب دمای بسیار بالا می‌تواند اکسیدشدن نوک، سوختن فلاکس و آسیب به پد یا قطعه را افزایش دهد. دمای مناسب باید با نوع آلیاژ لحیم، جرم حرارتی اتصال، اندازه نوک و حساسیت قطعه هماهنگ شود. بهتر است کار با پایین‌ترین دمایی آغاز شود که ذوب و ترشوندگی مناسب را در زمان معقول ایجاد می‌کند.

حافظه دما، تبدیل واحد و کالیبراسیون

طبق معرفی رسمی، دستگاه امکان تنظیم‌های ازپیش‌تعیین‌شده دما را دارد. این قابلیت برای کاربری که میان چند فرایند تکراری—برای نمونه سیم‌کاری، قطعات پایه‌دار و اتصالات بزرگ‌تر—جابجا می‌شود مفید است. کلید °C/°F نیز نمایش واحد را تغییر می‌دهد. تغییر واحد فقط نحوه نمایش است و محدوده عملکرد فیزیکی دستگاه را تغییر نمی‌دهد.

جدول رسمی خانواده به قابلیت کالیبراسیون دیجیتال اشاره می‌کند. کالیبراسیون زمانی معنا دارد که دمای نوک با ابزار اندازه‌گیری مناسب و روش استاندارد سنجیده شود. تنظیم خودسرانه بدون مرجع معتبر می‌تواند خوانش را از مقدار واقعی دور کند. برای سرویس دوره‌ای یا کار حساس، از دماسنج نوک هویه سازگار استفاده کنید و دستورالعمل دفترچه رسمی SS_212 را مبنا قرار دهید.

حالت آماده‌به‌کار برای کاهش تنش حرارتی

سازنده اعلام می‌کند پس از ۵ دقیقه بی‌کاری، دستگاه به حالت آماده‌به‌کار ۲۰۰ درجه سانتی‌گراد می‌رود. کاهش دما در توقف‌های کوتاه می‌تواند اکسیدشدن نوک و مصرف انرژی را کمتر کند. بااین‌حال standby به معنای خاموش‌بودن کامل نیست؛ نوک همچنان داغ است و باید در پایه قرار گیرد. برای پایان کار یا ترک طولانی محل، دستگاه از کلید اصلی خاموش و از منبع برق جدا شود.

پایه همراه مجموعه محلی برای قرارگرفتن دسته داغ فراهم می‌کند و بخش تمیزکننده شامل ابزارهای نظافت نوک است. تمیزکردن باید ملایم انجام شود تا پوشش نوک خراش نخورد. پس از نظافت، یک لایه نازک قلع تازه روی نوک قرار دهید. خشک‌ماندن سطح داغ، تماس طولانی با اسفنج بسیار خیس یا ساییدن با ابزار سخت، عمر نوک را کاهش می‌دهد.

تفاوت نسخه SS-212E با مدل‌های هم‌خانواده

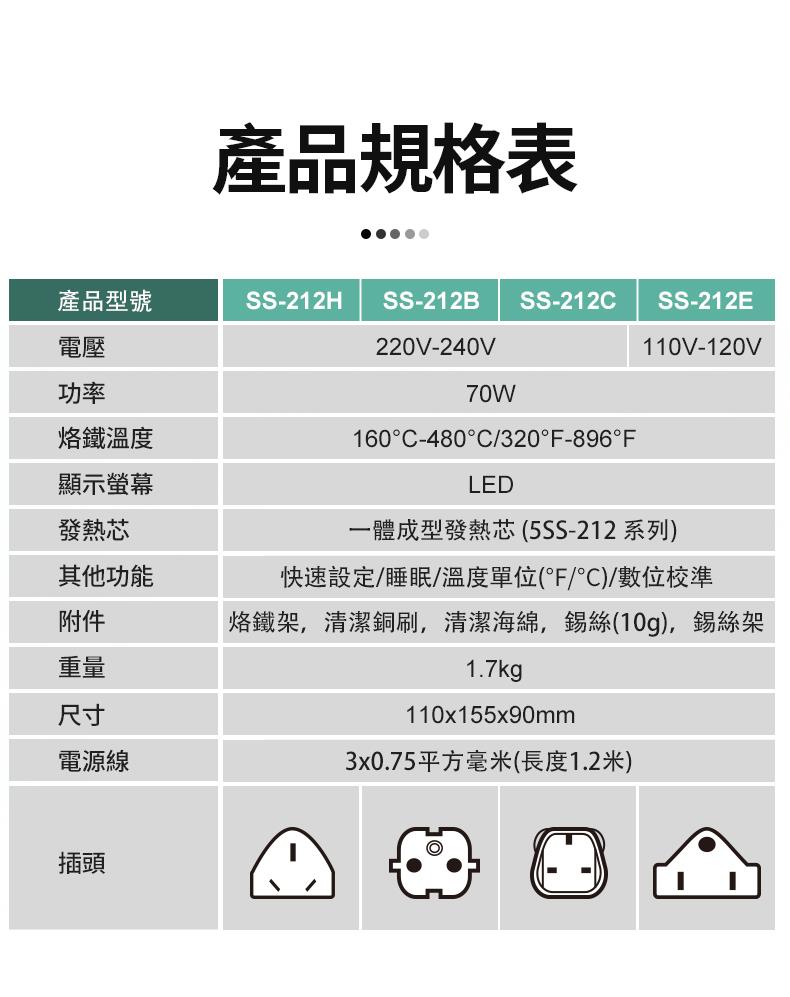

جدول رسمی خانواده چهار کد SS-212H، SS-212B، SS-212C و SS-212E را کنار هم نشان می‌دهد. توان، محدوده دما، نمایشگر، نوع المنت، امکانات اصلی، وزن و ابعاد میان آن‌ها مشترک معرفی شده‌اند؛ تفاوت کلیدی در ولتاژ ورودی و شکل دوشاخه است. سه نسخه H، B و C برای ۲۲۰ تا ۲۴۰ ولت درج شده‌اند، درحالی‌که SS-212E به‌طور مشخص ۱۱۰ تا ۱۲۰ ولت است.

این تفاوت صرفاً ظاهری نیست. اتصال نسخه ۱۱۰ ولت به برق ۲۲۰ ولت می‌تواند خطرناک باشد و به دستگاه آسیب جدی وارد کند. خریدار باید برچسب ورودی دستگاه، نوع دوشاخه و مشخصات ترانس کاهنده را بررسی کند. مبدل مکانیکی دوشاخه ولتاژ را تغییر نمی‌دهد؛ در صورت استفاده در شبکه ایران، تجهیز تبدیل ولتاژ باید توان و ایمنی متناسب داشته باشد.

جدول مشخصات فنی رسمی

اقلام همراه و آماده‌سازی میز کار

جدول رسمی اقلام همراه را شامل پایه هویه، برس یا سیم تمیزکننده مسی، اسفنج تمیزکننده، ۱۰ گرم سیم لحیم و نگهدارنده قرقره معرفی می‌کند. پیش از روشن‌کردن، واحد کنترل روی سطح پایدار و مقاوم به حرارت قرار گیرد، پایه دسته محکم باشد و کابل‌ها از مسیر حرکت دست و قطعات داغ فاصله داشته باشند. تهویه موضعی برای خارج‌کردن دود لحیم و فلاکس ضروری است.

ظاهر یا جزئیات بسته‌بندی ممکن است با بازار عرضه یا سری تولید تغییر کند، بنابراین فهرست نهایی داخل جعبه باید هنگام تحویل با برچسب و دفترچه همان محصول کنترل شود. تصاویر این صفحه از منابع رسمی مدل تهیه شده‌اند و برای تشخیص ساختار دستگاه و کاربرد آن هستند؛ تصویر مدل مشابه به‌عنوان جایگزین استفاده نشده است.

مقایسه SS-212E با هویه قلمی ساده

راهنمای استفاده ایمن

پیش از اتصال، ولتاژ نامی دستگاه و منبع برق را تطبیق دهید. دستگاه را در محیط خشک، دارای تهویه و دور از مواد قابل اشتعال قرار دهید. کابل و دوشاخه آسیب‌دیده، بدنه ترک‌خورده یا اتصال لق نباید استفاده شود. هنگام کار از عینک ایمنی کمک بگیرید، قطعه را با ابزار مناسب ثابت کنید و نوک داغ را فقط در پایه قرار دهید. دود لحیم تنفس نشود و دست‌ها پس از کار شسته شوند.

برای افزایش عمر نوک، سطح آن همیشه قلع‌اندود نگه داشته شود. فشار زیاد، استفاده از نوک به‌عنوان اهرم و تراشیدن پوشش نوک ممنوع است. در پایان کار، نوک تمیز و با لایه نازک قلع پوشانده شود، دستگاه خاموش و پس از سردشدن کامل جمع‌آوری گردد. تعمیر بخش برق و کنترل باید توسط فرد واجدصلاحیت انجام شود.

پرسش‌های متداول

آیا SS-212E مستقیماً به برق ایران وصل می‌شود؟

خیر. مشخصات رسمی این نسخه ۱۱۰ تا ۱۲۰ ولت AC است. برای شبکه ۲۲۰ ولت ایران باید از راهکار تبدیل ولتاژ ایمن و متناسب با توان استفاده شود؛ تبدیل ساده شکل دوشاخه کافی نیست.

دمای کاری این دستگاه چقدر است؟

محدوده رسمی ۱۶۰ تا ۴۸۰ درجه سانتی‌گراد یا ۳۲۰ تا ۸۹۶ درجه فارنهایت است. دمای مناسب به آلیاژ لحیم، نوع نوک و جرم حرارتی اتصال بستگی دارد.

آیا نوک T12 قابل تعویض است؟

بله، سازنده طراحی یکپارچه و کشویی T12 را برای تعویض سریع معرفی کرده است. تعویض فقط پس از خاموش‌کردن، جداکردن برق و سردشدن کامل انجام شود.

حالت آماده‌به‌کار چه زمانی فعال می‌شود؟

طبق صفحه رسمی، پس از پنج دقیقه بی‌کاری دما به ۲۰۰ درجه سانتی‌گراد کاهش می‌یابد. این حالت دستگاه را کاملاً خاموش نمی‌کند و نوک همچنان داغ است.
