اسیلوسکوپ سیگلنت مدل SDS1104X-E

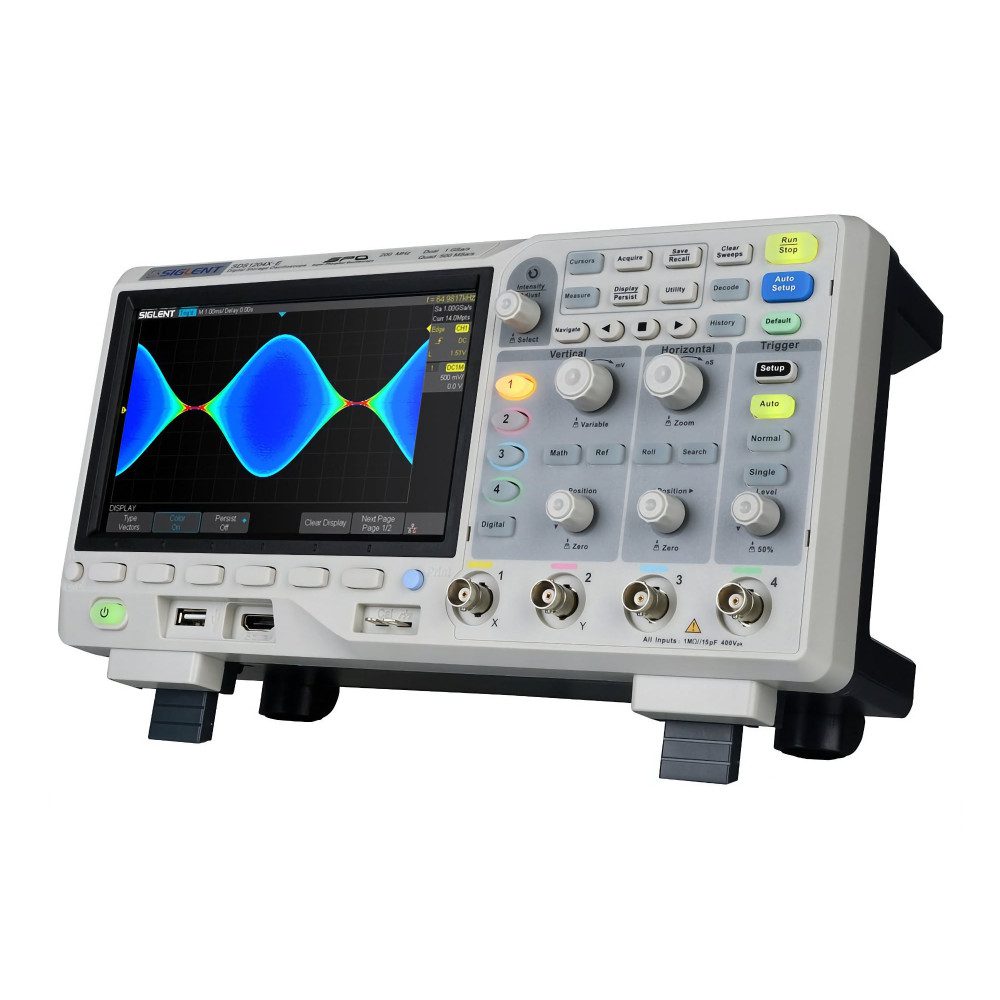

اسیلوسکوپ سیگلنت مدل SDS1104X-E یک اسیلوسکوپ دیجیتال رومیزی سوپر فسفر برای مشاهده، ثبت و تحلیل هم‌زمان چهار سیگنال الکترونیکی است. نام کامل انگلیسی این دستگاه SIGLENT SDS1104X-E 100 MHz 4-Channel Super Phosphor Digital Oscilloscope است. پهنای باند ۱۰۰ مگاهرتز، چهار کانال آنالوگ، نرخ نمونه‌برداری حداکثر ۱ گیگاسمپل بر ثانیه، حافظه تا ۱۴ میلیون نقطه و سرعت ثبت بسیار بالای شکل موج، آن را برای تعمیرگاه حرفه‌ای، آزمایشگاه آموزشی، توسعه سخت‌افزار و عیب‌یابی مدارهای آنالوگ و دیجیتال مناسب می‌کند.

کاربرد و جایگاه SDS1104X-E

در انتخاب اسیلوسکوپ فقط عدد پهنای باند تعیین‌کننده نیست. تعداد کانال، عمق حافظه، نرخ تازه‌سازی شکل موج، کیفیت تریگر، ابزارهای اندازه‌گیری و نوع پراب نیز بر نتیجه واقعی اثر دارند. چهار کانال مستقل SDS1104X-E اجازه می‌دهند ورودی، خروجی و دو گره میانی مدار را هم‌زمان مشاهده کنید. این ساختار در بررسی منابع تغذیه سوئیچینگ، درایور موتور، مدارهای میکروکنترلری، خطوط ارتباطی و مدارهای کنترل صنعتی کاربرد زیادی دارد.

برای دیدن محصولات هم‌گروه و مقایسه مدل‌های رومیزی می‌توانید به دسته اسیلوسکوپ دیجیتال عصرتولز مراجعه کنید. اگر به یک مدل چهارکاناله هم‌خانواده با ساختار سخت‌افزاری متفاوت نیاز دارید، صفحه اسیلوسکوپ سیگلنت SDS1104X-U نیز گزینه مرتبطی برای مقایسه است. این دو لینک به انتخاب بر اساس کاربرد کمک می‌کنند و جایگزین بررسی جدول مشخصات هر مدل نیستند.

نمونه‌برداری، حافظه و ثبت رخدادهای گذرا

خانواده SDS1000X-E برای مدل چهارکاناله از دو مبدل آنالوگ به دیجیتال استفاده می‌کند. هنگامی که در هر جفت کانال تنها یک کانال فعال باشد، نرخ نمونه‌برداری آن کانال تا ۱GSa/s می‌رسد. با فعال‌بودن همه کانال‌ها، نرخ حداکثر هر کانال ۵۰۰MSa/s است. این تفاوت باید هنگام مقایسه مشخصات در نظر گرفته شود؛ عدد ۱GSa/s به معنای یک گیگاسمپل مستقل روی هر چهار کانال در تمام شرایط نیست.

عمق حافظه در حالت interleave تا ۱۴Mpts برای هر کانال می‌رسد و در حالت غیر interleave حداکثر ۷Mpts برای هر کانال است. حافظه عمیق امکان ثبت یک بازه زمانی طولانی‌تر و سپس بزرگ‌نمایی بخش مشکوک را فراهم می‌کند. نرخ ثبت شکل موج در حالت عادی تا ۱۰۰ هزار شکل موج بر ثانیه و در حالت Sequence تا ۴۰۰ هزار شکل موج بر ثانیه اعلام شده است. این سرعت احتمال مشاهده گلیچ، پالس کوتاه یا خطای تکرارشونده‌ای را بالا می‌برد که در دستگاه‌های کندتر ممکن است میان دو تازه‌سازی صفحه پنهان بماند.

نمایشگر، تریگر و ابزارهای تحلیل

نمایشگر رنگی ۷ اینچی با وضوح ۸۰۰×۴۸۰ پیکسل، کانال‌ها را با رنگ‌های مستقل نمایش می‌دهد. شدت رنگ در فناوری SPO اطلاعات بیشتری درباره تکرار رخدادها ارائه می‌کند. کنترل‌های مستقیم پنل برای تنظیم مقیاس عمودی، زمان‌پایه و تریگر طراحی شده‌اند تا عملیات پرتکرار بدون رفت‌وآمد زیاد میان منوها انجام شود.

تریگرهای Edge، Slope، Pulse Width، Window، Runt، Interval، Dropout، Pattern و Video برای جداکردن رخداد موردنظر در دسترس‌اند. دیکد سریال استاندارد از I2C، SPI، UART یا RS232، CAN و LIN پشتیبانی می‌کند. کاربر می‌تواند داده دیکدشده را در کنار شکل موج الکتریکی ببیند و کیفیت لبه، دامنه، نویز و محتوای فریم را هم‌زمان بررسی کند. تابع FFT، اندازه‌گیری خودکار، Cursor، Math، History، Sequence و Pass/Fail نیز برای تحلیل و آزمون تکرارشونده استفاده می‌شوند.

قابلیت‌های توسعه‌پذیر مدل چهارکاناله

SDS1104X-E قابلیت استفاده از گزینه‌های توسعه‌ای ویژه مدل‌های چهارکاناله را دارد. با تجهیزات و مجوزهای لازم می‌توان ۱۶ کانال دیجیتال را برای تحلیل سیگنال‌های منطقی اضافه کرد. ماژول مولد شکل موج USB نیز امکان تولید سیگنال تا ۲۵ مگاهرتز را فراهم می‌کند و قابلیت Bode Plot در آزمون پاسخ فرکانسی مدار مفید است. این موارد را نباید جزء امکانات سخت‌افزاری پایه بسته فرض کرد؛ تهیه ماژول یا لایسنس مربوط می‌تواند جداگانه لازم باشد.

رابط‌های USB Host، USB Device و LAN برای ذخیره فایل، ارتباط با رایانه و کنترل شبکه‌ای استفاده می‌شوند. خروجی Pass/Fail و Trigger Out نیز در آزمون‌های خودکار یا همگام‌سازی با تجهیزات دیگر کاربرد دارد. توان مصرفی دستگاه حداکثر ۵۰ وات است و ورودی برق گسترده آن برای استفاده رومیزی طراحی شده است.

اقلام استاندارد و کنترل هنگام تحویل

• یک دستگاه اسیلوسکوپ SIGLENT SDS1104X-E
• چهار پراب پسیو PP510 متناسب با چهار کانال
• کابل برق متناسب با استاندارد بسته وارداتی
• کابل USB برای ارتباط با رایانه
• راهنمای شروع سریع و مدارک همراه سازنده

هنگام تحویل باید مدل روی دستگاه، سلامت نمایشگر و کلیدها، تعداد پراب‌ها، کابل‌ها و ظاهر بسته بررسی شود. پیش از اندازه‌گیری، ضریب تضعیف پراب در منوی کانال و کلید فیزیکی پراب باید یکسان باشد. جبران‌سازی پراب با خروجی کالیبراسیون دستگاه نیز به نمایش درست لبه پالس کمک می‌کند.

جدول مشخصات فنی SIGLENT SDS1104X-E

قیمت و خرید اسیلوسکوپ سیگلنت SDS1104X-E

قیمت دستگاه به موجودی، نرخ تأمین و شرایط واردات وابسته است و مبلغ معتبر همان قیمت ثبت‌شده در صفحه محصول عصرتولز است. برای خرید، تعداد کانال، پهنای باند، نرخ نمونه‌برداری در حالت استفاده واقعی، عمق حافظه، تعداد پراب‌ها و نیاز به گزینه‌های توسعه‌ای را کنار هم بررسی کنید. این محصول یک دستگاه مستقل است و تنوع تعداد خرید برای آن ساخته نمی‌شود؛ تنوع واقعی فروش فقط شرایط گارانتی تعریف‌شده در عصرتولز خواهد بود.

پرسش‌های متداول

آیا نرخ ۱GSa/s روی هر چهار کانال هم‌زمان برقرار است؟

خیر. نرخ ۱GSa/s در شرایط interleave و با یک کانال فعال از هر جفت در دسترس است. با فعال‌بودن همه کانال‌ها، نرخ حداکثر هر کانال ۵۰۰MSa/s است.

آیا پراب‌های چهار کانال همراه دستگاه هستند؟

در فهرست استاندارد سازنده برای SDS1104X-E چهار پراب پسیو PP510 ذکر شده است. محتویات بسته هنگام تحویل باید با فهرست فروش کنترل شود.

آیا مولد شکل موج و کانال دیجیتال داخل دستگاه پایه هستند؟

خیر. این قابلیت‌ها به ماژول یا گزینه‌های جداگانه نیاز دارند و نباید بدون مشاهده تجهیزات و مجوز مربوط جزء بسته پایه فرض شوند.

آیا این مدل برای مشاهده سیگنال‌های برق شهر مناسب است؟

کار روی مدار متصل به شبکه برق به پراب مناسب، روش اتصال ایمن و رعایت رده‌های حفاظتی نیاز دارد. اتصال نادرست زمین اسیلوسکوپ خطرناک است؛ برای کاربردهای شبکه باید از تجهیزات ایزوله یا پراب دیفرانسیل متناسب و دستورالعمل ایمنی استفاده شود.

مشخصات کوتاه و کلیدی

• مدل: SIGLENT SDS1104X-E
• پهنای باند: ۱۰۰ مگاهرتز
• کانال‌ها: ۴ کانال آنالوگ
• نمونه‌برداری: حداکثر ۱GSa/s
• حافظه: حداکثر ۱۴Mpts
• ثبت شکل موج: تا ۴۰۰٬۰۰۰wfm/s در Sequence
• نمایشگر: ۷ اینچ ۸۰۰×۴۸۰
• دیکد: I2C، SPI، UART، CAN و LIN
• رابط‌ها: USB و LAN
• اقلام اصلی: چهار پراب PP510، کابل برق، کابل USB و راهنمای سریع
