تک سوئیچ مدل 6x6x5 2PIN

English name: Tactile Push Button Switch 6×6×5 mm, 2‑Pin, Through‑Hole (THT), SPST‑NO, Momentary, ~50 mA @ 12 VDC, Travel ≈0.25 mm, Force 160–260 gf.

تک سوئیچ مدل 6x6x5 2PIN یک کلید فشاری لحظه‌ای بسیار پرکاربرد برای انواع پروژه‌های الکترونیکی است. این تاکت‌سوئیچ با بدنه‌ی ۶×۶ میلی‌متری، ساقه‌ی ۵ میلی‌متری و دو پایه‌ی نصب از نوع THT روی PCB، بهترین گزینه برای دکمه‌های ریست، منو، انتخاب و ورودی دیجیتال در بردهای آردوینو، دستگاه‌های آموزشی و پنل‌های کنترلی سبک به‌شمار می‌آید. ساختار SPST‑NO (به‌صورت Normally Open) باعث می‌شود مدار تنها هنگام فشردن دکمه وصل شود و پس از رها کردن، به حالت قطع برگردد؛ دقیقاً همان رفتاری که برای ورودی‌های لحظه‌ای لازم دارید.

تک سوئیچ مدل 6x6x5 2PIN

⭐ معرفی و کاربردها

• پروژه‌های آردوینو/ESP، انواع کیت‌های آموزشی و رباتیک

• دکمه Reset روتر، بردهای توسعه، ماژول‌ها

• پنل‌های ساده‌ی تجهیزات صوتی/تصویری، لوازم قابل‌حمل و ریموت‌های اقتصادی

• ورودی‌های HMI سبک در دستگاه‌های سفارشی

🧩 چرا تک سوئیچ مدل 6x6x5 2PIN؟

• نصب سریع و تمیز: فقط دو پایه برای لحیم‌کاری دارید؛ برای بسیاری از کاربردها کاملاً کافی است.

• ابعاد استاندارد ۶×۶: سازگار با اکثر بردهای آماده و قالب‌های صنعتی.

• کلیک لمسی واضح: کورس حرکتی کوتاه (حدود ۰.۲۵ میلی‌متر) و حس فشردن خوش‌دست.

• طول عمر مناسب برای کاربردهای عمومی (معمولاً ≥ ۱۰۰٬۰۰۰ بار عملکرد).

• جایگزینی آسان: همان خانواده‌ی معروف تاکت‌سوئیچ‌ها؛ اگر بعدها ارتفاع یا نوع پایه را تغییر دهید، معمولاً footprint نزدیک است.

تک سوئیچ مدل 6x6x5 2PIN

🧱 مشخصات ظاهری (Design)

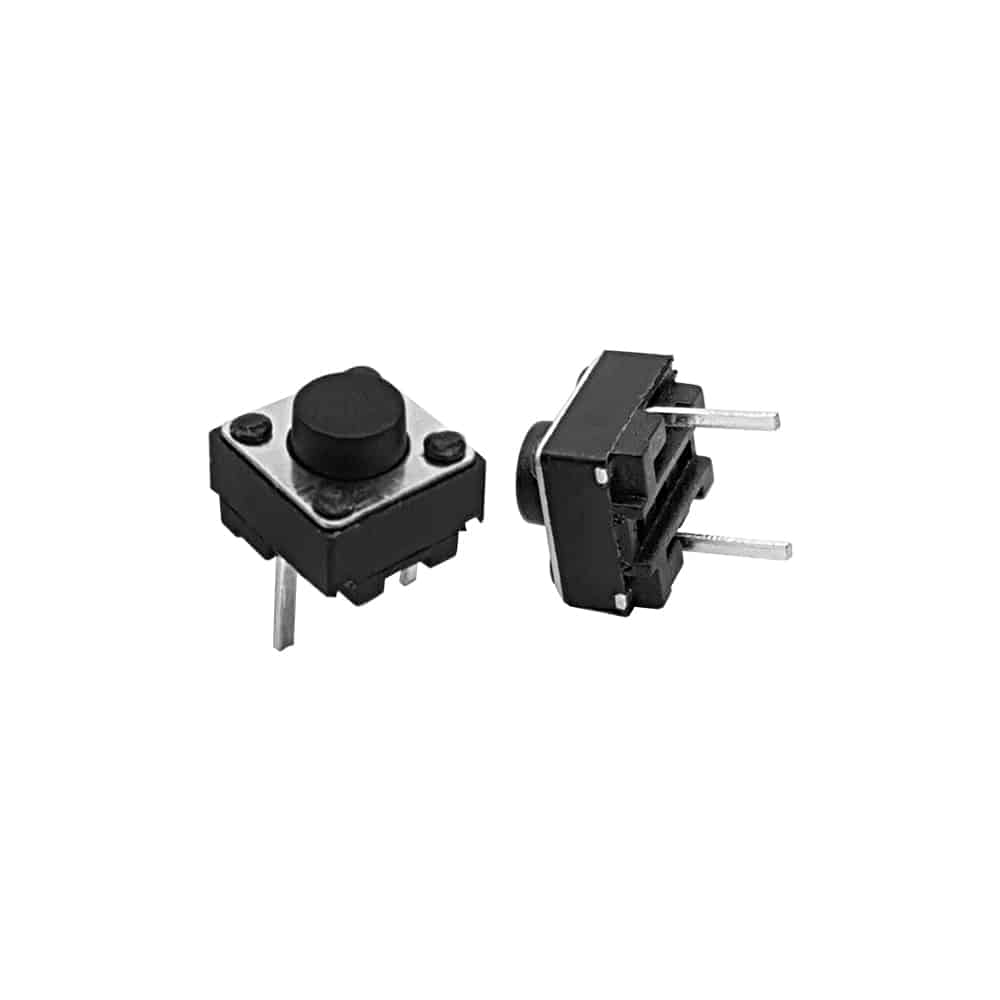

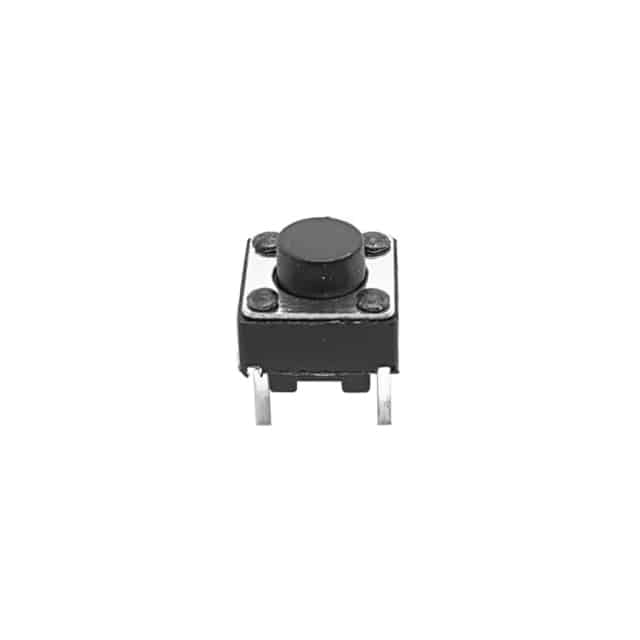

بدنه‌ی مربع ۶×۶ میلی‌متری با صفحه‌ی فلزی نگه‌دارنده و ساقه‌ی ۵ میلی‌متری برای دسترسی راحت از روی قاب. دو پایه‌ی فلزی در زیر بدنه بیرون آمده و ثبات خوبی روی PCB می‌دهند. رنگ مشکی و فرم مینیمال، هماهنگی با بیشتر پنل‌ها را تضمین می‌کند.

⚙️ مشخصات فنی (هایلایت)

• نوع عملکرد: لحظه‌ای، SPST‑NO

• نصب: Through‑Hole (THT) روی PCB

• ابعاد بدنه: ۶×۶ میلی‌متر | ارتفاع پلونجر: ۵ میلی‌متر

• تعداد پایه: ۲PIN | Pitch پایه‌ها: حدود ~۵ میلی‌متر

• نامی رایج: ~۵۰ mA @ 12 VDC (برای سیگنال و منطق)

• کورس حرکت: ≈ ۰.۲۵ میلی‌متر | نیروی عمل‌کرد: ۱۶۰–۲۶۰ gf (بسته به سری تولید)

• مقاومت تماس (Typ): ≤ ۱۰۰ mΩ | مقاومت عایقی: ≥ ۱۰۰ MΩ

• تحمل دی‌الکتریک: حدود ۲۵۰ VAC / ۱ دقیقه

• طول عمر مکانیکی: ≥ ۱۰۰٬۰۰۰ بار

• دمای کاری: حدود −۲۰ تا +۷۰ °C

• لحیم‌کاری پیشنهادی: ≤ ۳ ثانیه در ~۲۶۰ °C (برای نوک پایه)

توجه: مقادیر فوق مقادیر رایج خانواده 6×6×5 هستند و ممکن است با توجه به سری تولید اندکی تفاوت داشته باشند.

📦 اقلام همراه چیست؟ (هدینگ 3)

• ۱ عدد تک سوئیچ مدل 6x6x5 2PIN

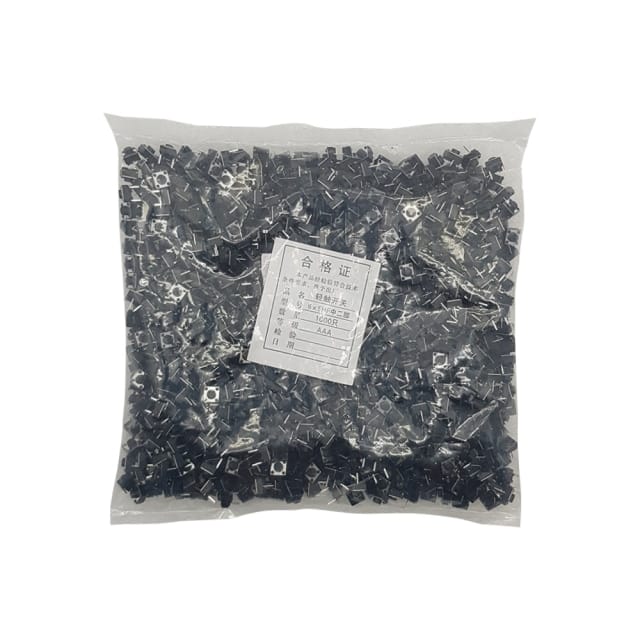

• بسته‌بندی واحد: کیسه محافظ؛ در خریدهای عمده به‌صورت پک چندصدتایی/هزارعددی عرضه می‌شود.

• این قطعه راهنمای نصب جداگانه نیاز ندارد؛ الگوی پایه‌ها روی بدنه مشخص است.

🧪 نکات نصب و استفاده

برای اتصال به ورودی میکروکنترلر از Pull‑up/Pull‑down استفاده کنید تا ورودی شناور نباشد. جهت دیبانس، یا در نرم‌افزار تأخیر کوتاه (مثلاً ۱۰–۲۰ میلی‌ثانیه) بگذارید یا از RC Debounce استفاده کنید. این سوئیچ برای سیگنال‌های کم‌جریان مناسب است؛ اگر می‌خواهید بار بزرگ‌تری قطع‌وصل کنید، از ترانزیستور/رله درایور کمک بگیرید.

تک سوئیچ مدل 6x6x5 2PIN

📊 جدول مشخصات تک سوئیچ مدل 6x6x5 2PIN

🆚 مقایسه با محصولات مشابه

• تک سوئیچ مدل 6x6x6 4PIN: چهار پایه و ایستایی مکانیکی بیشتر دارد؛ برای پنل‌های با فشار تکراری مناسب‌تر است اما ارتفاع آن ۶ میلی‌متر است.

• نسخه‌های SMD 6×6: سرعت مونتاژ بالاتر روی خطوط SMT؛ اما در پروژه‌های دستی و پنل‌های محکم، مدل 2PIN THT ساده‌تر و اقتصادی‌تر است.

• ارتفاع‌های دیگر (۴.۳/۷.۳/۹.۵ میلی‌متر): اگر ضخامت قاب شما زیاد است، نسخه‌های بلندتر را انتخاب کنید تا دکمه از روی پنل در دسترس باشد.

🛒 قیمت و خرید از عصرتولز

برای اطلاع از قیمت روز و موجودی تک سوئیچ مدل 6x6x5 2PIN همین الان از طریق صفحه محصول در عصرتولز اقدام کنید. امکان خرید تکی و عمده، ارسال سریع و تضمین اصالت کالا فراهم است. اگر درباره انتخاب ارتفاع مناسب یا جایگزین‌های چهارپین/اس‌ام‌دی سؤال دارید، پشتیبان‌های فنی عصرتولز کنار شما هستند.

❓ FAQ (سوالات متداول)

این سوئیچ لحظه‌ای است یا قفل‌دار؟
لحظه‌ای (Momentary). با رها کردن دکمه، اتصال قطع می‌شود.

قطبیت دارد؟
خیر؛ قطبیت اهمیتی ندارد. این کلید فقط دو پایه دارد که هنگام فشردن به هم متصل می‌شوند.

می‌توانم مستقیم به آردوینو وصل کنم؟
بله؛ فقط از Pull‑up/Pull‑down و دیبانس نرم‌افزاری/سخت‌افزاری استفاده کنید.

آیا برای جریان‌های بالا مناسب است؟
خیر؛ برای سیگنال‌های کم‌جریان است (حدود ۵۰ mA). برای بارهای بالاتر از رله/ترانزیستور استفاده کنید.

اگر پنل من ضخیم است چه کنم؟
مدل‌های هم‌خانواده با ارتفاع پلونجر بیشتر (مثلاً ۷.۳ یا ۹.۵ میلی‌متر) انتخاب بهتری هستند.
