آی‌سی گیت NAND تگزاس اینسترومنتس مدل CD4011BM پکیج SOIC-14 رول ۲۵۰۰ عددی

آی‌سی گیت NAND تگزاس اینسترومنتس مدل CD4011BM پکیج SOIC-14 رول ۲۵۰۰ عددی یک مدار منطقی CMOS از خانواده CD4000B است که چهار گیت NAND مستقل دوورودی را در یک پکیج قرار می‌دهد. مدل درج‌شده روی قطعه و برچسب این محصول CD4011BM است و پکیج آن SOIC نوع D چهارده‌پایه است. واحد فروش در عصرتولز یک رول مادر کامل ۲۵۰۰ عددی است و انتخاب تعداد یک به معنای سفارش یک رول کامل خواهد بود.

نام انگلیسی کامل: Texas Instruments CD4011BM CMOS quad 2-input NAND gate, 3V to 18V, 14-pin SOIC D, 2500-piece large tape-and-reel.

هویت محصول از سه شاهد جدا نتیجه‌گیری شده است: نوشته CD4011BM روی بدنه، تطبیق پکیج و مشخصات با جدول رسمی سازنده و لیبل همان رول با تعداد 2500. جدول سازنده نشان می‌دهد نوشته روی بدنه در نسخه تیوب CD4011BM و نسخه رول CD4011BM96 یکسان است؛ عنوان این محصول نوشته مدل روی قطعه را حفظ می‌کند. سطح قیمت ۲۵۰۰ عددی فقط نرخ همان بسته را مشخص می‌کند و سطح ۱۰۰ عددی نه شاهد تعداد مادر است و نه در قیمت رول استفاده می‌شود.

چهار گیت NAND مستقل

CD4011BM شامل چهار گیت NAND است و هر گیت دو ورودی و یک خروجی دارد. خروجی تنها زمانی صفر منطقی می‌شود که هر دو ورودی یک باشند؛ در تمام حالت‌های دیگر خروجی یک است. این تابع پایه می‌تواند برای ساخت اینورتر، گیت AND، لچ ساده، منطق شرطی، نوسان‌ساز و مدارهای ترکیبی استفاده شود.

چهار گیت از نظر منطقی مستقل‌اند اما تغذیه و زمین مشترک دارند. استفاده از چند گیت در یک پکیج فضای برد و تعداد قطعات را کاهش می‌دهد. با این حال مسیرهای ورودی و خروجی باید جدا طراحی شوند و گیت استفاده‌نشده نباید با ورودی شناور رها شود. ورودی CMOS شناور می‌تواند نویز بگیرد، مصرف را افزایش دهد یا خروجی نامشخص ایجاد کند.

خانواده CD4000B و بازه تغذیه

خانواده CD4000B برای کار در بازه وسیع تغذیه طراحی شده است و مدل این صفحه محدوده 3 تا 18V دارد. سطح آستانه ورودی و دامنه خروجی به ولتاژ تغذیه وابسته‌اند. اتصال مستقیم به خانواده منطقی دیگر فقط زمانی قابل قبول است که حدود VIH، VIL، VOH و VOL هر دو طرف در بدترین شرایط سازگار باشند.

قرارگرفتن عدد 18V در مشخصات به معنی مناسب‌بودن هر مدار یا بار تا این ولتاژ نیست. جریان خروجی، توان تلفاتی، دما، سرعت و حفاظت ورودی باید بررسی شوند. خروجی گیت برای راه‌اندازی مستقیم رله، موتور یا بار پرقدرت مناسب نیست و در چنین کاربردهایی به درایور و حفاظت جداگانه نیاز است.

ساختار بافرشده ورودی و خروجی

ورودی و خروجی بافرشده به رفتار منطقی تعریف‌شده و جداسازی بهتر مراحل داخلی کمک می‌کنند. بافرشدن جای طراحی صحیح تغذیه، دی‌کاپلینگ و مسیر سیگنال را نمی‌گیرد. برای هر پکیج خازن دی‌کاپلینگ نزدیک پایه‌های تغذیه در نظر گرفته شود و مسیر زمین کوتاه و کم‌امپدانس باشد.

اگر ورودی از کلید مکانیکی، کابل بلند یا محیط پرنویز می‌آید، پرش کنتاکت و لبه‌های کند باید مدیریت شوند. CD4011 ورودی اشمیت‌تریگر اختصاصی نیست؛ بنابراین برای سیگنال بسیار کند یا نویزی ممکن است خانواده دارای اشمیت‌تریگر مناسب‌تر باشد. تصمیم باید بر اساس شکل موج واقعی و حدود دیتاشیت گرفته شود.

تأخیر انتشار و سرعت مدار

تأخیر انتشار مرجع 60ns تیپیک برای بار 50pF و تغذیه 10V ذکر شده است. این عدد نمونه شرایط خاص است و تضمین ثابت برای هر ولتاژ، دما یا بار نیست. با افزایش ظرفیت بار یا کاهش ولتاژ، سرعت می‌تواند تغییر کند. طراحی زمان‌بندی باید حدود حداکثر دیتاشیت و بدترین شرایط تولید را بررسی کند.

در زنجیره چند گیت، تأخیر هر مرحله جمع می‌شود. اگر خروجی یک گیت به چند ورودی یا مسیر بلند متصل است، ظرفیت و جریان گذرا افزایش می‌یابد. برای مدارهای فرکانس بالا، منطق سریع‌تر ممکن است لازم باشد. CD4011 برای منطق عمومی و کم‌سرعت مناسب است و نباید صرفاً بر اساس نام تابع جایگزین خانواده‌های سریع شود.

کاربردهای رایج

از گیت‌های NAND می‌توان در مدارهای Enable، ترکیب شرط‌های منطقی، قفل ساده، مولد پالس، آشکارسازی وضعیت و تبدیل تابع منطقی استفاده کرد. یک گیت NAND با اتصال دو ورودی به هم به اینورتر تبدیل می‌شود. چند گیت نیز می‌توانند تابع‌های AND، OR و لچ را تشکیل دهند. این انعطاف برای تعمیر، آموزش و تولید مدارهای کم‌سرعت مفید است.

در کاربرد آنالوگ یا نوسان‌ساز RC، تغییرات آستانه، دما و تغذیه روی فرکانس اثر می‌گذارند و دقت محدود است. اگر زمان‌بندی دقیق یا هیسترزیس مشخص لازم باشد، قطعه تخصصی انتخاب شود. استفاده خارج از تابع منطقی باید با آزمایش و حدود رسمی سازنده کنترل شود.

پکیج SOIC-14 و مونتاژ سطحی

پسوند M در این شماره سفارش به پکیج SOIC چهارده‌پایه مربوط است. فوت‌پرینت، گام پایه، عرض بدنه و جهت پایه یک باید با نقشه رسمی تطبیق داده شوند. نسخه DIP یا پکیج‌های دیگر از نظر مکانیکی یکسان نیستند. شماره کامل CD4011BM باید در BOM، سفارش خرید و کنترل ورودی حفظ شود.

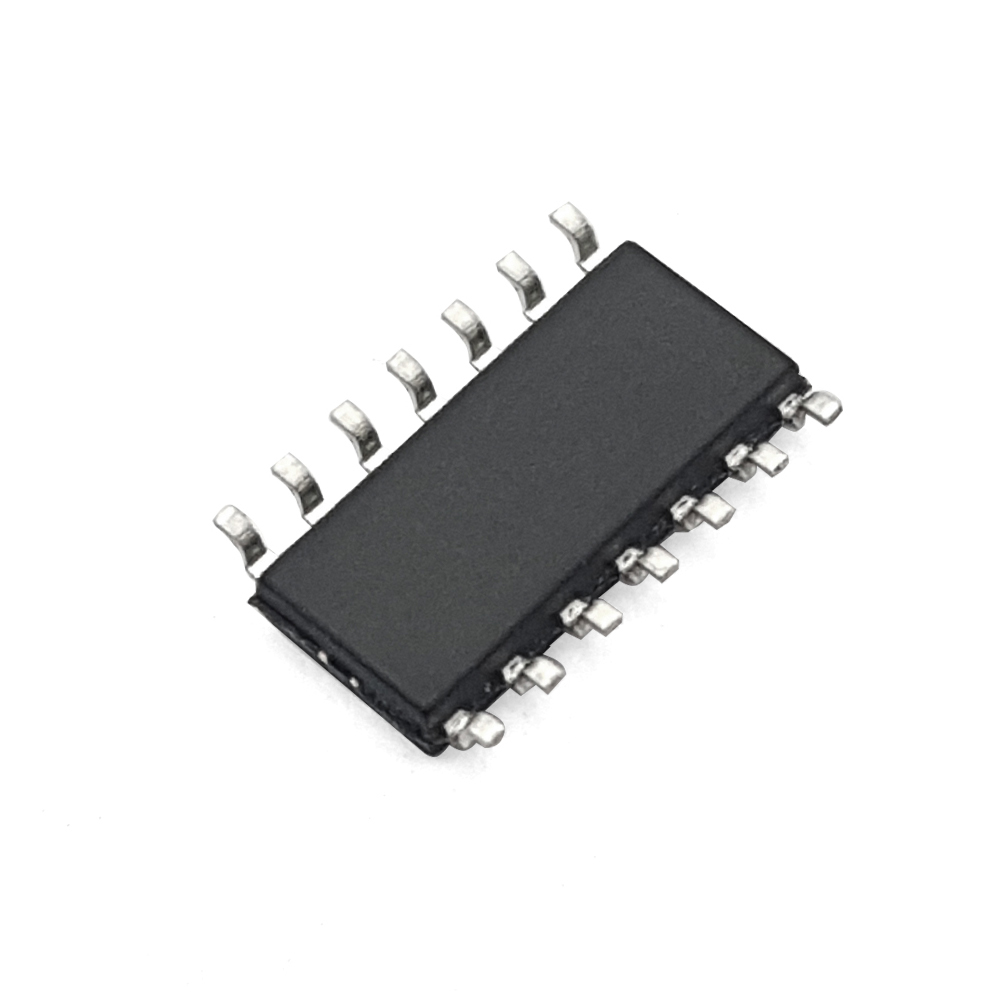

در مونتاژ رفرلو، پروفایل حرارتی، خمیر قلع، تراز قطعه و شرایط نگهداری نوار بررسی شوند. پس از مونتاژ، پل قلع، پایه باز، جهت نصب و آلودگی برد کنترل شود. تصویر دوم برای مشاهده فرم پکیج و پایه‌ها مفید است، اما هویت مدل از بدنه، جدول سازنده و لیبل همان رول به‌صورت هم‌زمان پذیرفته شده است.

جدول مشخصات فنی

واحد سفارش

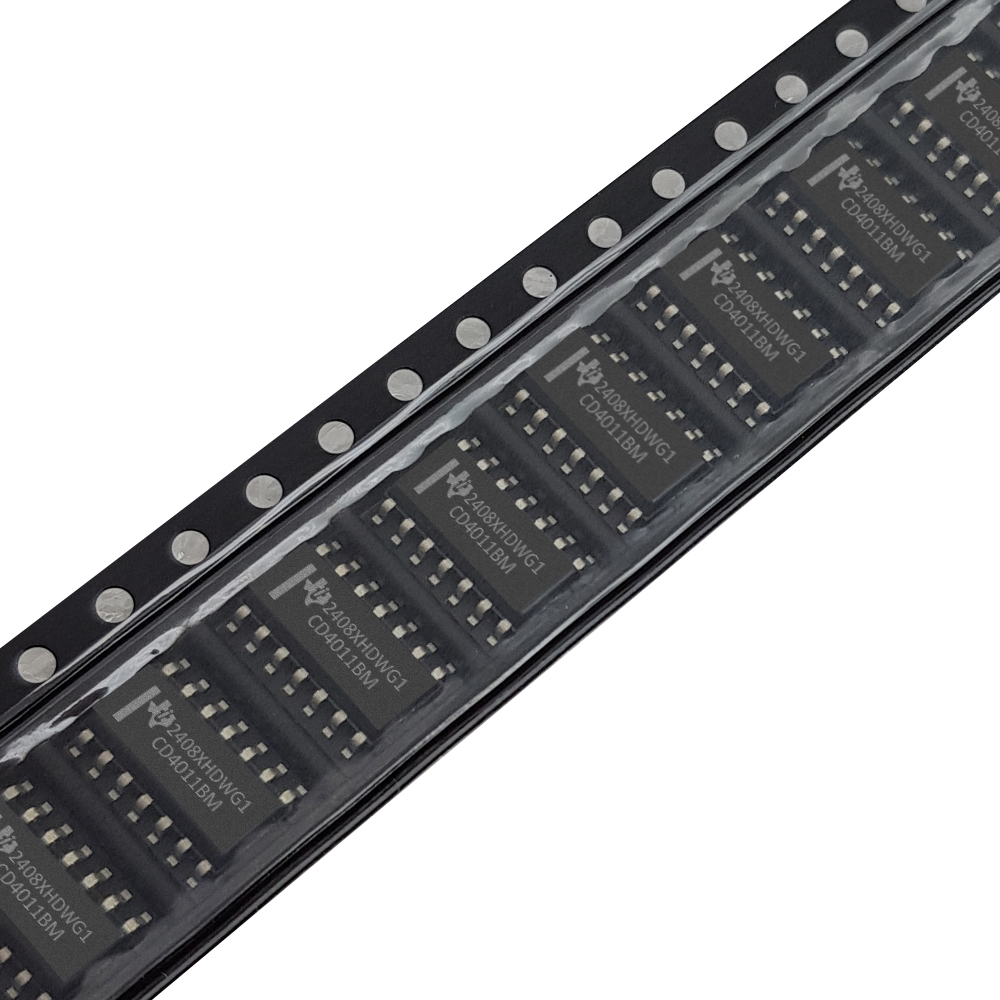

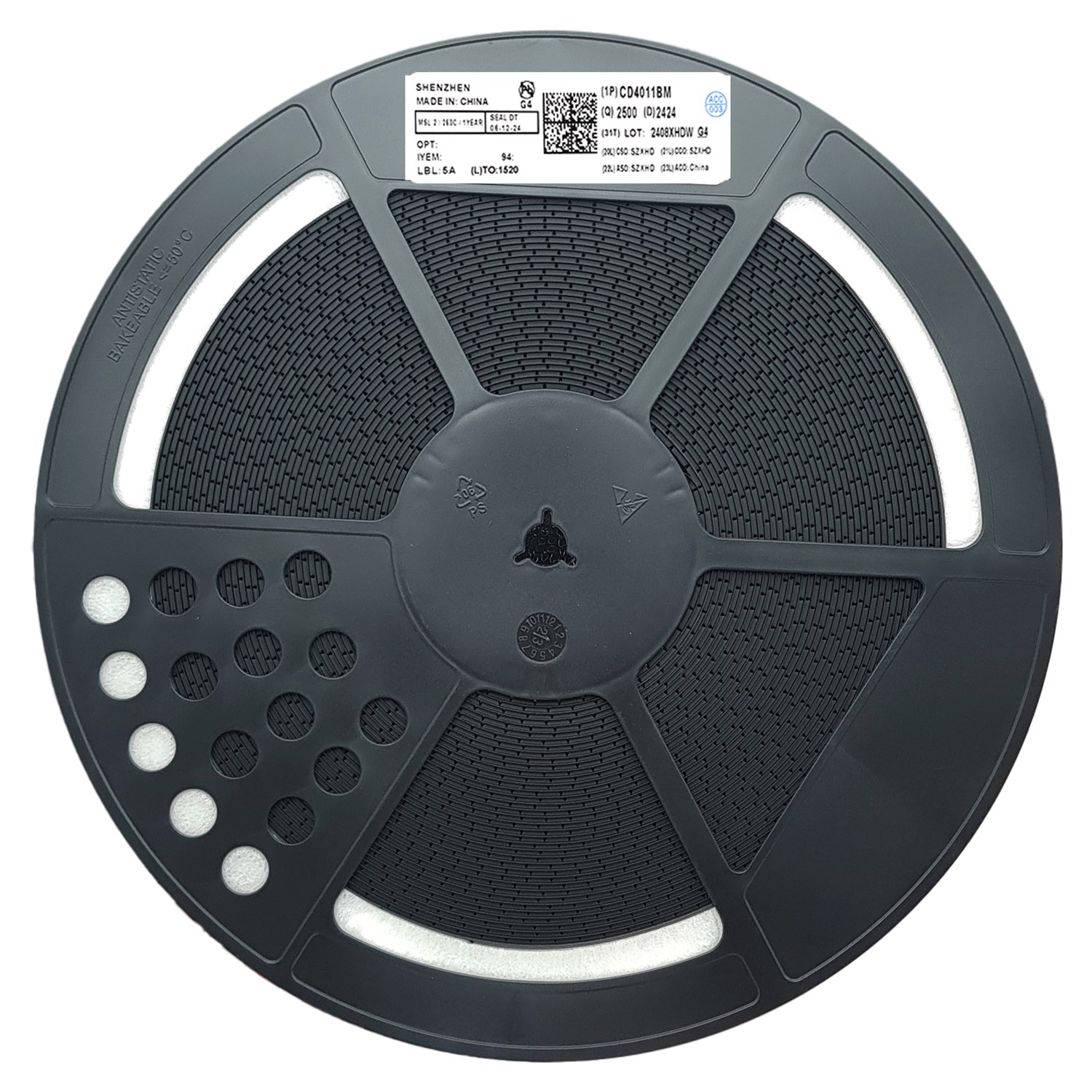

یک واحد سفارش این محصول یک رول کامل شامل ۲۵۰۰ عدد آی‌سی است. قیمت نمایش‌داده‌شده برای کل رول است. تصاویر گالری، قطعه، نوار و برچسب بسته را نشان می‌دهند.

مقایسه قطعات منطقی

برای بررسی قطعات مشابه، دسته آی‌سی گیت NAND را ببینید. برای دریافت سریال و خروجی موازی، شیفت رجیستر Nexperia مدل 74HC595D عملکرد متفاوتی دارد و جایگزین مستقیم این قطعه نیست.

پرسش‌های متداول

چند گیت در این آی‌سی وجود دارد؟

چهار گیت NAND مستقل دوورودی در یک پکیج قرار دارند.

آیا ورودی استفاده‌نشده می‌تواند آزاد بماند؟

خیر. ورودی CMOS باید به سطح منطقی تعریف‌شده متصل شود.

آیا نسخه DIP با CD4011BM یکسان است؟

تابع منطقی ممکن است مشابه باشد، اما پکیج و فوت‌پرینت متفاوت‌اند.

واحد فروش چیست؟

یک واحد برابر یک رول مادر کامل ۲۵۰۰ عددی است.
