مولتی متر قلمی یونی تی مدل UNI-T UT118B مولتی‌متر قلمی 3000 شمارش برای سنجش ولتاژ AC/DC تا 300V، مقاومت، ظرفیت خازنی، دیود، پیوستگی و تشخیص میدان الکتریکی EF است. طراحی باریک uni-t ut118b اجازه می‌دهد نوک اندازه‌گیری را مانند یک قلم روی نقطه آزمون قرار دهید و با پراب دوم مسیر مدار را کامل کنید؛ بنابراین برای عیب‌یابی لوازم خانگی، برد و کارهای DIY ابزار جمع‌وجوری است، اما جای مولتی‌متر جریان‌سنج یا دستگاه صنعتی رده بالاتر را نمی‌گیرد.

🔎 معرفی uni-t ut118b و نام انگلیسی کامل

نام انگلیسی کامل: UNI-T UT118B 3000-Count Pen-Type Digital Multimeter with 300V AC/DC Voltage, 30MΩ Resistance, 3mF Capacitance, EF Detection, Auto Scan, MAX/MIN and Backlight.

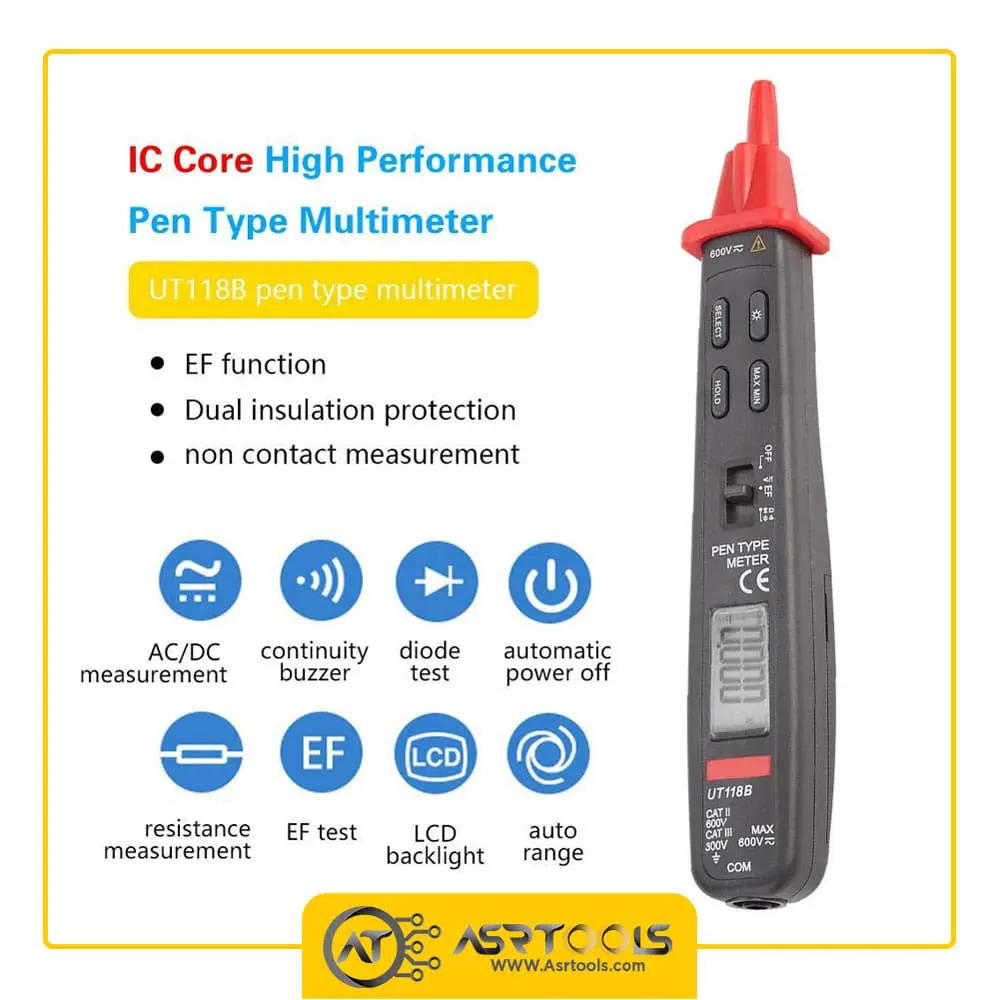

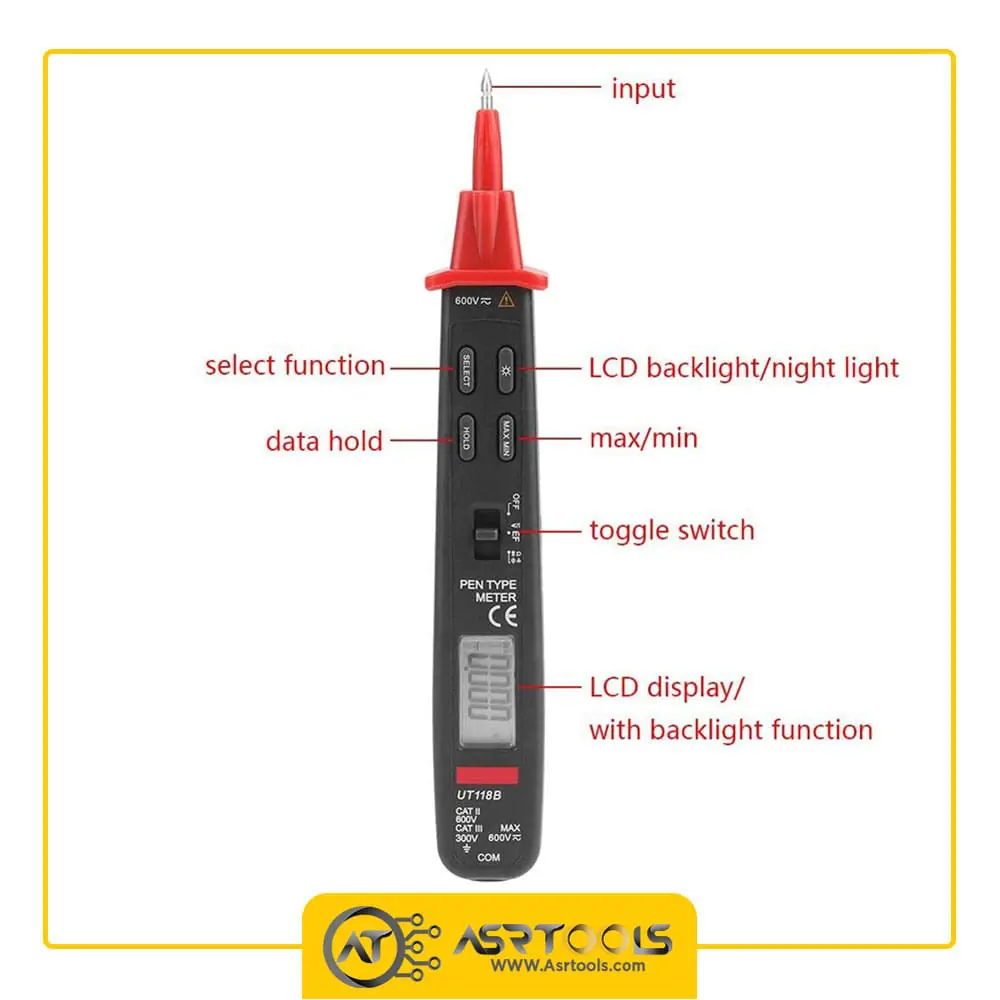

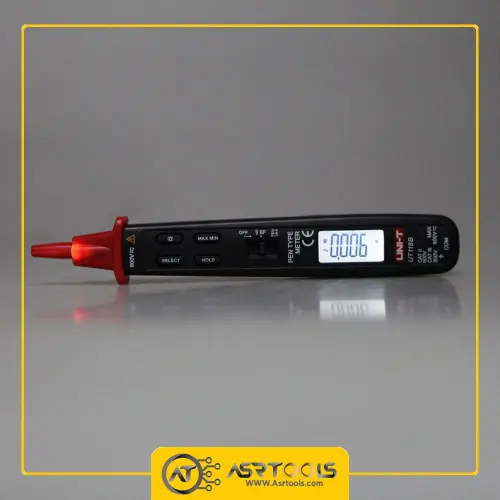

UT118B یک مولتی‌متر دیجیتال قلمی سبک از UNI-T است. بدنه کشیده، نوک ورودی محافظ‌دار در بالا، نمایشگر نزدیک انتهای دسته و کابل پراب دوم باعث می‌شود دستگاه با یک دست هدایت شود. کلید کشویی برای روشن‌کردن و انتخاب حالت، کلید SELECT برای جابه‌جایی تابع‌ها و کلیدهای HOLD، MAX/MIN و نور، کنترل‌ها را در دسترس انگشت قرار می‌دهند.

هویت هر 9 تصویر گالری به‌صورت بصری بررسی شده است: مدل UT118B روی بدنه یا گرافیک محصول دیده می‌شود و تصاویر عملکرد کلیدها، باتری CR2032، کابل پراب، بسته‌بندی و جدول مشخصات همین مدل را نشان می‌دهند. هیچ تصویر مدل UT118A یا مولتی‌متر دیگری وارد متن نشده است.

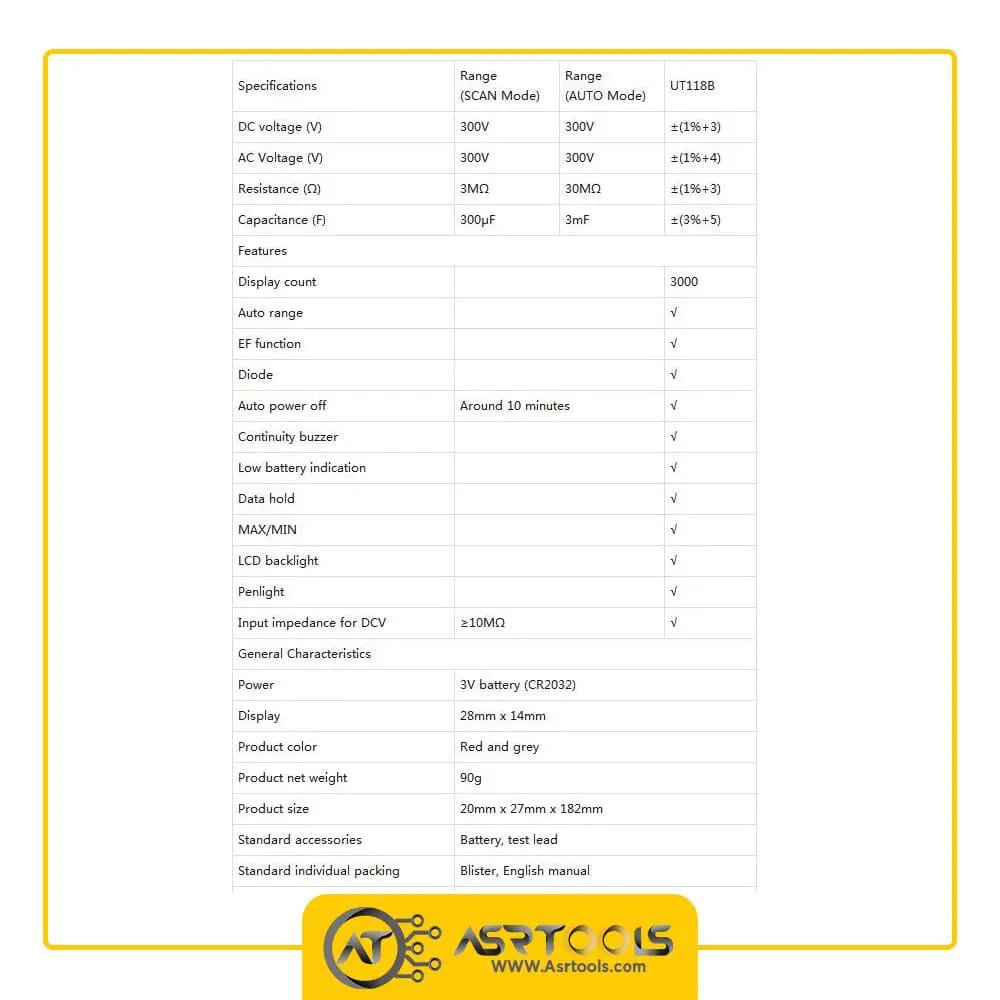

⚙️ جدول مشخصات فنی uni-t ut118b

عدد 3000 شمارش وضوح نمایش را توصیف می‌کند و با دقت یکسان نیست. حد خطای هر تابع جداگانه تعیین شده است؛ برای نمونه در ولتاژ DC دقت ±(1%+3) و در ولتاژ AC دقت ±(1%+4) اعلام شده. هنگام ثبت نتیجه باید هم درصد قرائت و هم تعداد رقم انتهایی را در نظر گرفت.

🔄 تفاوت حالت SCAN و AUTO در UT118B

حالت SCAN برای شناسایی خودکار نوع اندازه‌گیری ساخته شده است. دستگاه در این وضعیت می‌تواند میان ولتاژ AC، ولتاژ DC، مقاومت و پیوستگی تصمیم بگیرد تا برای بررسی سریع نقاط مختلف مدار، نیاز به انتخاب پیاپی تابع کمتر شود. آستانه تشخیص ولتاژ AC در دفترچه حدود 400mV ذکر شده است؛ بنابراین سیگنال AC بسیار کوچک ممکن است مانند انتظار کاربر به‌صورت خودکار شناسایی نشود.

AUTO در جدول رسمی به رنج خودکار تابع انتخاب‌شده اشاره دارد و نباید با SCAN یکی گرفته شود. این تفاوت روی سقف اندازه‌گیری نیز اثر دارد: مقاومت در SCAN تا 3MΩ و در AUTO تا 30MΩ، و ظرفیت در SCAN تا 300µF و در AUTO تا 3mF پوشش داده می‌شود. برای اندازه‌گیری هدفمند یا مقادیر بالاتر، تابع مناسب را با SELECT انتخاب کنید و به نمایش واحد روی LCD توجه داشته باشید.

HOLD در حالت SCAN خودکار فعال نیست. طبق دفترچه، نگه‌داشتن کلید HOLD بیش از 2 ثانیه می‌تواند قرائتی را که 6 ثانیه بعد به دست می‌آید نگه دارد. این رفتار برای نقطه‌ای که هم‌زمان دیدن نوک پراب و نمایشگر دشوار است مفید خواهد بود.

⚡ اندازه‌گیری ولتاژ AC و DC تا 300V

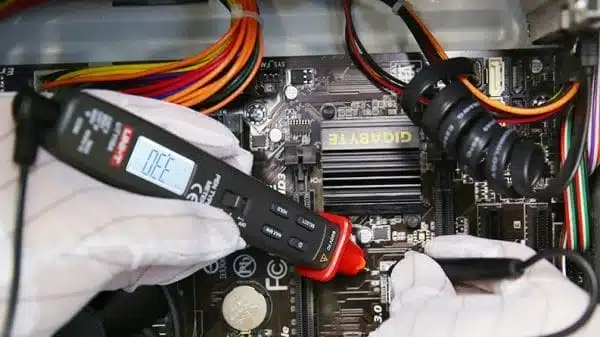

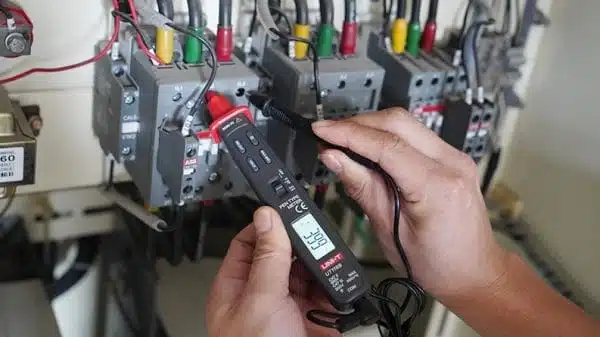

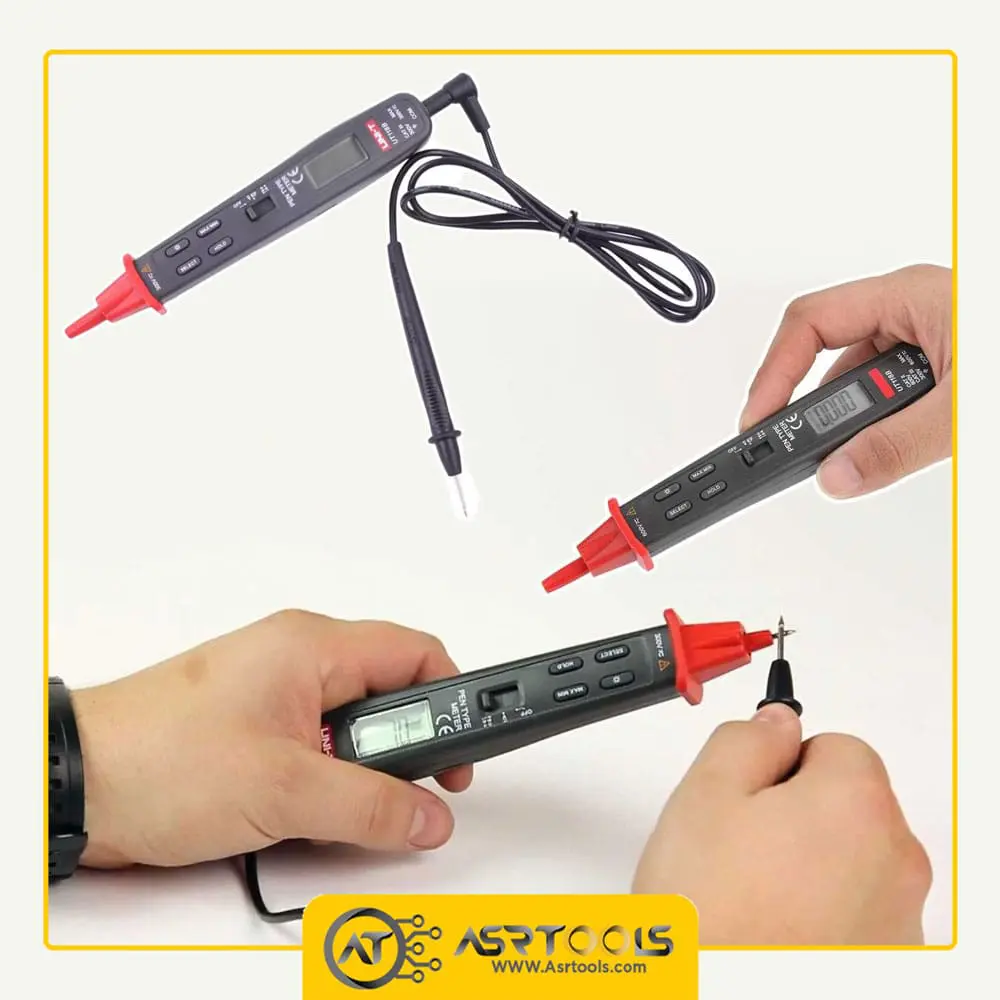

برای سنجش ولتاژ، نوک قلم و پراب سیمی به‌صورت موازی دو سر نقطه آزمون قرار می‌گیرند. دامنه رسمی هر دو نوع ولتاژ AC و DC حداکثر 300V است. دفترچه صریحاً هشدار می‌دهد حتی اگر دستگاه بتواند عددی بالاتر را نشان دهد، ورودی بیش از 300V به آن اعمال نشود. رده CAT III 300V نیز سقف کاربرد ایمن را مشخص می‌کند و مجوز کار فراتر از آن نیست.

پیش از تماس با مدار، سلامت بدنه، محافظ نوک، عایق کابل و فلز نمایان پراب را بررسی کنید. هنگام کار انگشت باید پشت محافظ قرار گیرد. در ولتاژ مؤثر بالاتر از 60V DC یا 30V AC خطر برق‌گرفتگی جدی است. کار روی مدار برق‌دار فقط باید توسط فرد دارای صلاحیت و با تجهیزات حفاظت متناسب انجام شود.

امپدانس ورودی DC حداقل 10MΩ است. این مقدار بارگذاری مدارهای معمول را کاهش می‌دهد، اما برای گره‌های بسیار حساس یا پرامپدانس همچنان باید اثر ابزار بر مدار ارزیابی شود. UT118B برای نمایش و عیب‌یابی عمومی طراحی شده و ابزار کالیبراسیون آزمایشگاهی محسوب نمی‌شود.

🧪 مقاومت، ظرفیت، دیود و پیوستگی

مقاومت در حالت رنج خودکار تا 30MΩ با دقت ±(1%+3) و در SCAN تا 3MΩ اندازه‌گیری می‌شود. ظرفیت خازنی در AUTO تا 3mF با دقت ±(3%+5) و در SCAN تا 300µF است. برای جلوگیری از آسیب و خطای قرائت، توان مدار را قطع و خازن‌های ولتاژبالا را پیش از سنجش مقاومت، ظرفیت، دیود یا پیوستگی کامل تخلیه کنید.

تست بوق پیوستگی برای یافتن مسیر باز یا اتصال در سیم، فیوز و ترک مدار مناسب است. تست دیود جهت هدایت و افت ولتاژ اتصال را بررسی می‌کند. هیچ‌یک از این دو تابع به‌تنهایی سلامت قطعه را در تمام شرایط کاری تضمین نمی‌کند؛ قطعه‌های موازی روی برد ممکن است نتیجه را تغییر دهند و در موارد حساس باید یک پایه قطعه از مدار جدا شود.

پیش از لمس خازن، فقط خاموش‌کردن منبع کافی نیست؛ باقی‌ماندن شارژ می‌تواند هم برای کاربر و هم برای مولتی‌متر خطرناک باشد. پس از تخلیه ایمن، تابع ظرفیت را انتخاب و تا پایدارشدن واحد و عدد نمایشگر صبر کنید. زمان تثبیت خازن بزرگ ممکن است بیشتر باشد.

📡 قابلیت EF و تشخیص غیرتماسی میدان الکتریکی

قابلیت EF در خانواده دفترچه، اختصاصی UT118B است و برای تشخیص وجود میدان الکتریکی AC به‌صورت غیرتماسی استفاده می‌شود؛ این ویژگی معمولاً با عنوان NCV نیز شناخته می‌شود. EF برای یافتن تقریبی سیم برق‌دار یا بررسی اولیه مفید است، اما مقدار دقیق ولتاژ را اندازه نمی‌گیرد و نتیجه آن به فاصله، عایق، آرایش سیم‌ها و شدت میدان وابسته است.

نبود هشدار EF به معنی بی‌برق‌بودن قطعی مدار نیست. برای اثبات بی‌ولتاژی باید روش ایمن و ابزار مناسب به‌کار رود و عملکرد ابزار قبل و بعد از آزمون روی منبع شناخته‌شده کنترل شود. اندازه‌گیری تماسی ولتاژ نیز فقط در محدوده و رده ایمنی دستگاه انجام می‌شود.

UT118B افزون بر EF، حالت MAX/MIN دارد. این حالت بیشترین و کمترین ورودی را ذخیره می‌کند، اما در SCAN خودکار قابل استفاده نیست و با انتخاب آن دستگاه وارد رنج دستی می‌شود. این حافظه موقت برای مشاهده نوسان است و جای ثبت‌کننده داده یا اتصال رایانه را نمی‌گیرد.

💡 نمایشگر، نور پراب و مدیریت باتری

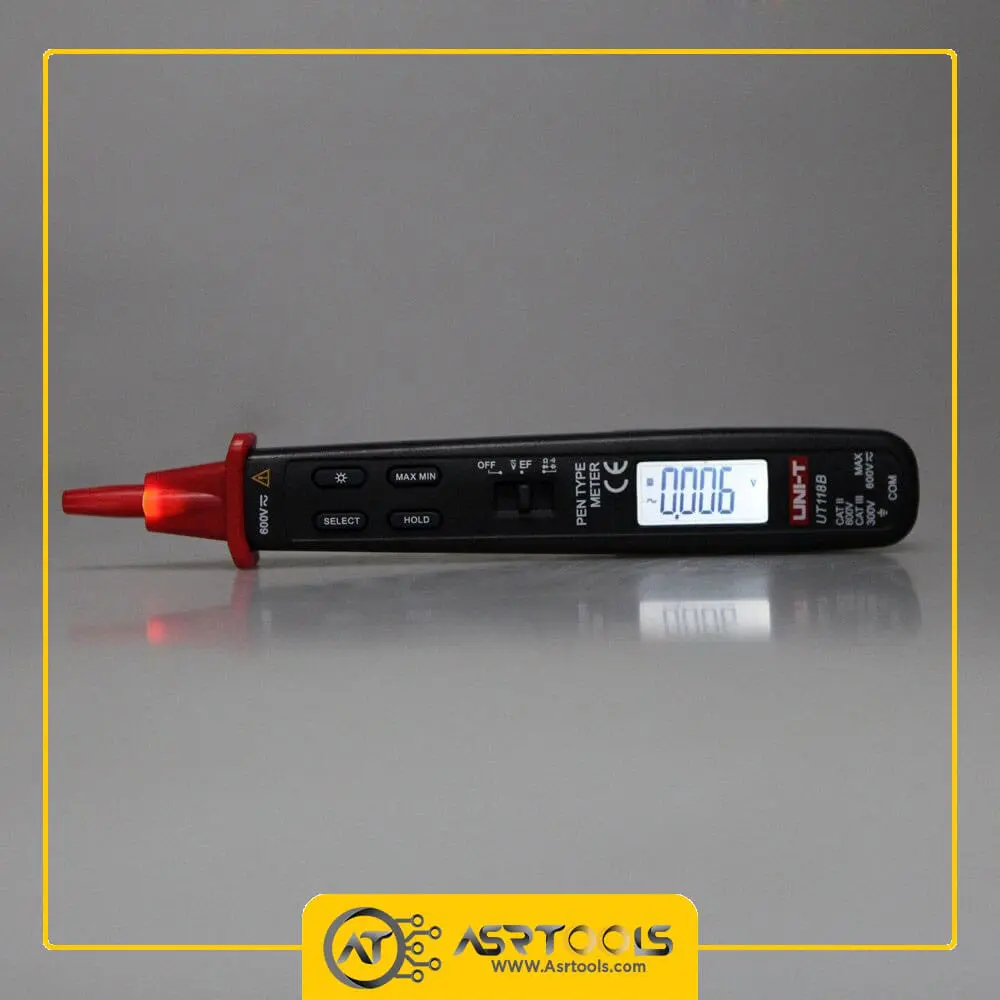

نمایشگر 28×14mm با نور پس‌زمینه برای محیط کم‌نور در نظر گرفته شده است. همان کلید، چراغ نزدیک پراب را نیز روشن می‌کند تا محل تماس بهتر دیده شود. دفترچه می‌گوید نور نمایشگر و چراغ پراب پس از حدود یک دقیقه خودکار خاموش می‌شوند تا مصرف باتری کاهش یابد.

اگر حدود 10 دقیقه کلیدی فشرده نشود، مولتی‌متر وارد حالت خواب می‌شود. با فشردن هر کلید دوباره فعال و به تابع قبلی برمی‌گردد. نشانگر باتری ضعیف را جدی بگیرید؛ ولتاژ پایین باتری می‌تواند قرائت نادرست ایجاد کند. منبع تغذیه یک باتری سکه‌ای CR2032 با ولتاژ 3V است.

HOLD، MAX/MIN، نور پس‌زمینه و خاموشی خودکار امکانات کاربردی‌اند، اما جدول رسمی برای این مدل اتصال USB، بلوتوث یا حافظه چندرکوردی اعلام نکرده است. نتیجه‌های مهم باید در زمان آزمون ثبت شوند و برای مستندسازی طولانی از دیتالاگر متناسب استفاده شود.

🧱 مشخصات ظاهری، ارگونومی و نگهداری

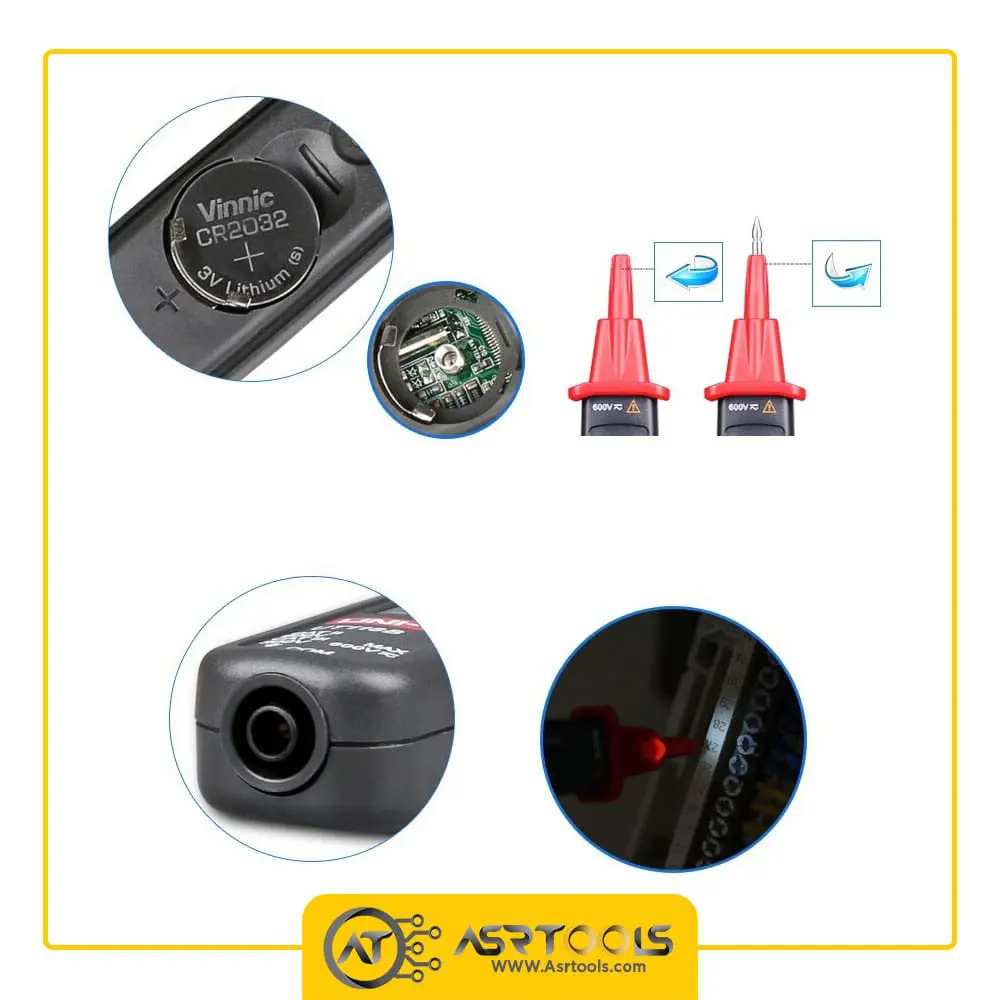

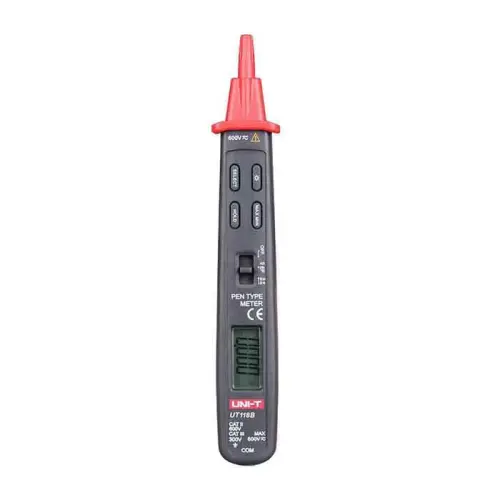

بدنه قرمز و خاکستری با ابعاد 20×27×182mm و وزن حدود 90g، حمل UT118B را ساده می‌کند. محافظ قرمز نوک با چرخش کنار می‌رود و پس از پایان اندازه‌گیری باید دوباره روی ورودی قرار گیرد. فرم قلمی در نقاط باریک مزیت دارد، ولی برای خواندن نمایشگر هنگام نگه‌داشتن در زاویه نامناسب باید از HOLD یا روش قرارگیری ایمن کمک گرفت.

برای تمیزکاری از پارچه نرم و شوینده ملایم استفاده شود؛ حلال و مواد ساینده می‌توانند بدنه و عایق را آسیب بزنند. دستگاه نباید در گرما، رطوبت زیاد، محیط قابل انفجار یا میدان مغناطیسی شدید نگهداری شود. پیش از تعویض باتری نیز اتصال ابزار به مدار باید کاملاً قطع باشد.

این مولتی‌متر براساس دفترچه با استاندارد EN61010، رده اضافه‌ولتاژ CAT III 300V، درجه آلودگی 2 و عایق دوبل معرفی شده و در صفحه رسمی نشان‌های CE و UKCA دارد. همه این موارد به شرط سالم‌بودن دستگاه، پراب و رعایت روش کار معنا دارند.

📦 اقلام همراه و نکته مهم درباره باتری

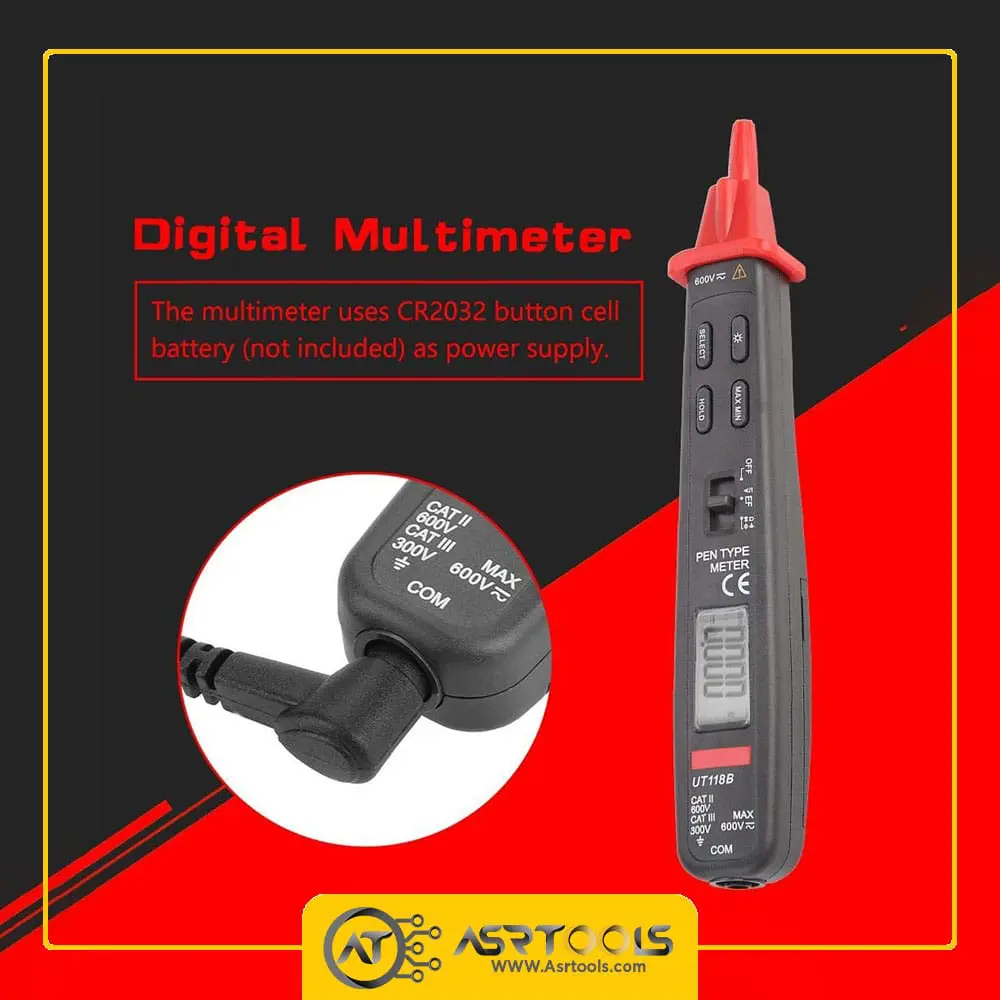

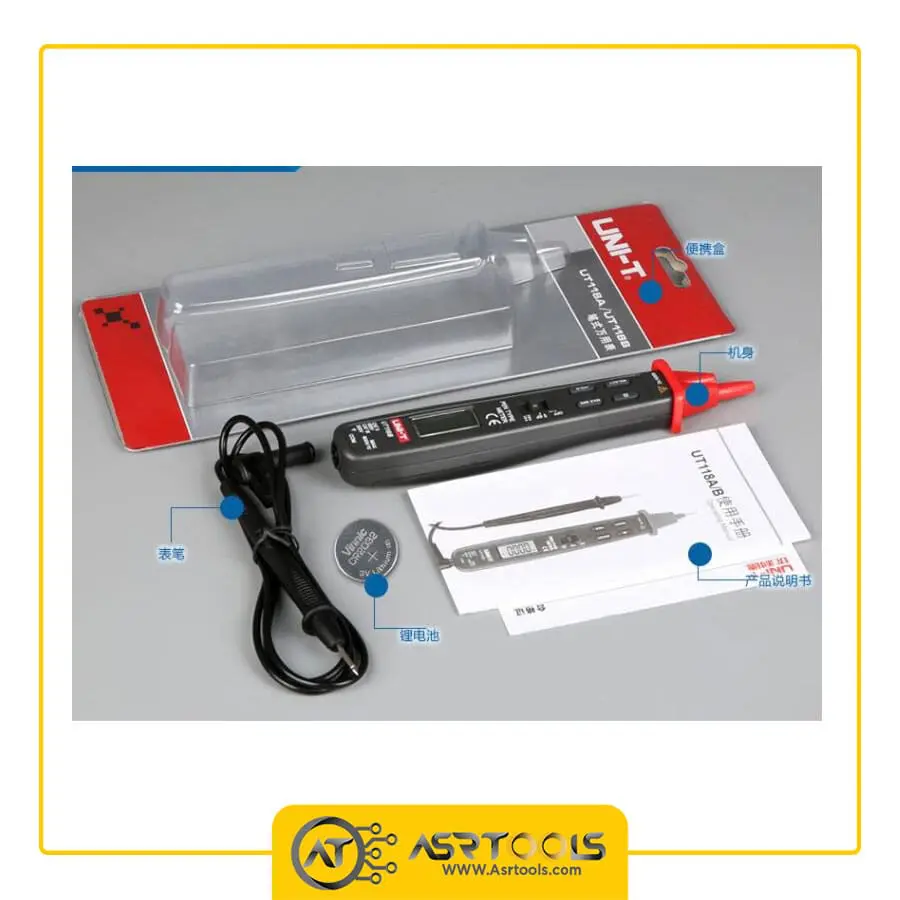

باتری در جدول رسمی همراه محصول ذکر شده و یک پراب تست، بسته‌بندی بلیستر و راهنمای انگلیسی نیز در همان صفحه آمده است. بااین‌حال بخش Unpacking Inspection راهنما باتری را ذکر نکرده و فقط راهنمای انگلیسی و یک جفت کابل/پراب تست را فهرست می‌کند؛ یکی از تصاویر فعلی گالری نیز صریحاً باتری را «همراه نیست» نشان می‌دهد.

به دلیل این اختلاف میان جدول رسمی، دفترچه و تصویر بسته‌بندی، وجود باتری را برای همه سری‌های عرضه تضمین نمی‌کنیم. محتویات نهایی همان چیزی است که در بسته تحویلی و انتخاب فروش درج شده؛ اگر آماده‌به‌کاربودن فوری مهم است، وجود CR2032 را پیش از خرید از پشتیبانی عصرتولز استعلام کنید. اقلام قطعی صفحه شامل خود مولتی‌متر قلمی و پراب سیمی است و دفترچه/بسته‌بندی مطابق سری تحویل ارائه می‌شود.

🆚 مقایسه UT118B با مولتی‌مترهای دستی مشابه

مزیت اصلی UT118B نسبت به مولتی‌متر دستی معمولی، شکل قلمی، وزن 90 گرم، SCAN خودکار و EF است. برای بررسی سریع ولتاژ، پیوستگی، مقاومت و ظرفیت روی میز تعمیر، زمان انتخاب تابع کمتر می‌شود. سقف 30MΩ و 3mF نیز برای بسیاری از آزمون‌های عمومی کافی است.

در مقابل، جدول رسمی برای این مدل هیچ رنجی برای اندازه‌گیری جریان، فرکانس یا دما و هیچ ادعایی درباره True RMS درج نکرده است. پس uni-t ut118b فاقد اندازه‌گیری جریان، فرکانس، دما و True RMS تأییدشده است. اگر این قابلیت‌ها یا رده ایمنی بالاتر لازم‌اند، یک مولتی‌متر دستی کامل‌تر از شاخه مولتی متر یونیتی در عصرتولز انتخاب مناسب‌تری خواهد بود.

UT118A مدل قدیمی‌تر همین خانواده بود و در دفترچه مشترک آمده، اما EF برای UT118B اختصاصی اعلام شده است. بنابراین مشخصات دو مدل نباید با هم ترکیب شوند. نام مدل روی بدنه و بسته‌بندی را پیش از استفاده کنترل کنید.

💰 قیمت و خرید uni-t ut118b از عصرتولز

قیمت و موجودی این محصول با توجه به سری عرضه و انتخاب قابل‌فروش ممکن است تغییر کند؛ عدد و گزینه فعال بالای همین صفحه ملاک نهایی خرید است. پیش از افزودن به سبد، نیاز خود را با سقف 300V، نبود سنجش جریان و رده CAT III 300V تطبیق دهید. خرید آگاهانه یعنی شکل قلمی و SCAN را به‌خاطر کاربرد واقعی انتخاب کنید، نه اینکه آن را جایگزین همه مولتی‌مترها بدانید.

برای انتخاب میان مدل‌های یونی تی، ابتدا کمیت‌های لازم را فهرست کنید: اگر ولتاژ، مقاومت، ظرفیت، پیوستگی، دیود و EF کافی است، UT118B گزینه‌ای سبک و سریع است. اگر جریان، فرکانس، دما، True RMS یا ثبت داده نیاز دارید، از همان ابتدا مدل دیگری را مقایسه کنید تا ابزار با کار روزانه شما هم‌خوان باشد.

❓ سوالات متداول درباره uni-t ut118b

آیا UT118B جریان را اندازه می‌گیرد؟

خیر. در فهرست رسمی این مدل رنج جریان AC یا DC وجود ندارد. عبارت 300V روی بدنه به سقف ولتاژ مربوط است، نه جریان.

SCAN و AUTO چه تفاوتی دارند؟

SCAN نوع اندازه‌گیری را میان چند تابع به‌صورت خودکار تشخیص می‌دهد؛ AUTO رنج تابع انتخاب‌شده را تعیین می‌کند. سقف مقاومت و ظرفیت در AUTO بیشتر از SCAN است.

آیا EF برای اندازه‌گیری دقیق ولتاژ کافی است؟

خیر. EF فقط وجود تقریبی میدان AC را غیرتماسی تشخیص می‌دهد. نبود هشدار نیز اثبات بی‌برق‌بودن مدار نیست.

آیا باتری CR2032 داخل بسته است؟

منابع رسمی و تصویر فعلی بسته درباره همراه‌بودن باتری یکسان نیستند. دستگاه با CR2032 3V کار می‌کند؛ محتویات سری تحویلی را در زمان خرید کنترل یا از پشتیبانی استعلام کنید.

آیا این مدل True RMS، فرکانس یا دما دارد؟

خیر؛ این قابلیت‌ها در جدول رسمی UT118B درج نشده‌اند. از نسبت‌دادن امکانات مدل‌های دیگر به این محصول خودداری شده است.

حداکثر ولتاژ مجاز چقدر است؟

حداکثر 300V برای AC و DC است. دستگاه CAT III 300V معرفی شده و نباید ورودی بالاتر از مقدار نامی به آن اعمال شود.

در جمع‌بندی، uni-t ut118b برای کاربری که یک مولتی‌متر قلمی سبک با 3000 شمارش، SCAN، ولتاژ 300V، مقاومت 30MΩ، ظرفیت 3mF و EF می‌خواهد، انتخابی هدفمند است. شناخت محدودیت‌های جریان، فرکانس، دما و True RMS مانع خرید اشتباه می‌شود.

✅ مشخصات کوتاه و موردی

• برند و مدل: UNI-T UT118B
• نوع: مولتی‌متر دیجیتال قلمی
• نمایش: 3000 شمارش؛ 4 نمونه در ثانیه
• ولتاژ DC: تا 300V؛ دقت ±(1%+3)
• ولتاژ AC: تا 300V؛ دقت ±(1%+4)
• مقاومت: 3MΩ در SCAN و 30MΩ در AUTO
• ظرفیت: 300µF در SCAN و 3mF در AUTO
• امکانات: EF/NCV، دیود، پیوستگی، HOLD، MAX/MIN و نور پراب
• خاموشی خودکار: ورود به خواب پس از حدود 10 دقیقه
• ایمنی: CAT III 300V، آلودگی 2، عایق دوبل، CE و UKCA
• تغذیه: یک باتری CR2032 با ولتاژ 3V
• ابعاد و وزن: 20×27×182mm؛ 90g
• محدودیت: فاقد اندازه‌گیری جریان، فرکانس، دما و True RMS تأییدشده
• اقلام همراه: دستگاه و پراب؛ وضعیت باتری و راهنما مطابق سری تحویل کنترل شود
