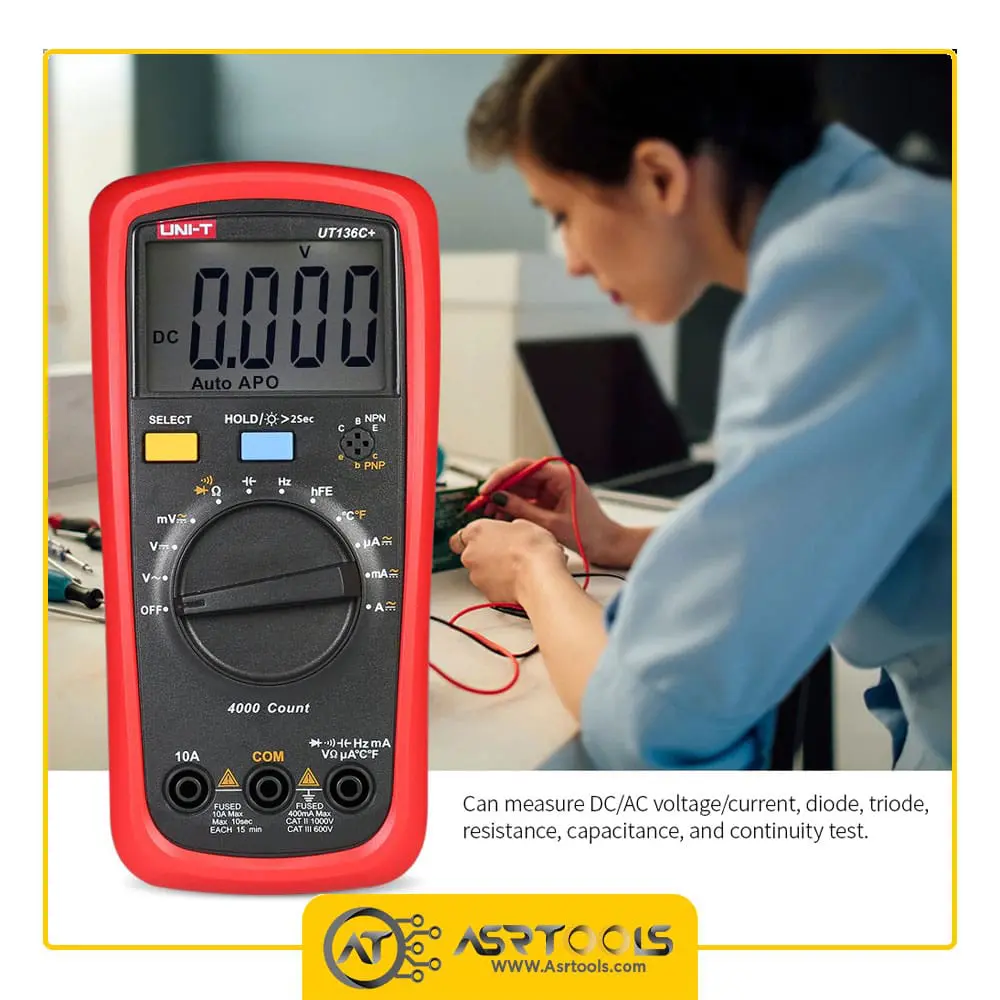

مولتی متر دیجیتال یونی تی مدل +UNI-T UT136C یک مولتی‌متر اتورنج 4000 شمارش برای اندازه‌گیری ولتاژ و جریان AC/DC، مقاومت، ظرفیت خازن، فرکانس، دما، دیود، پیوستگی و ترانزیستور است. uni-t ut136c+ عضو فعلی خانواده UT136+ بوده و نباید با UT136C قدیمیِ بدون علامت پلاس یا مدل UT136B+ اشتباه شود؛ زیرا نوع باتری، ابعاد و بعضی قابلیت‌های این سه نسخه یکسان نیست.

🔎 هویت دقیق و نام انگلیسی کامل

نام انگلیسی کامل: UNI-T UT136C+ 4000-Count Auto-Range Digital Multimeter with AC/DC Current, 40MHz Frequency, 40mF Capacitance, Temperature and hFE Test.

علامت + بخشی از شناسه مدل است. نوشته روی بدنه و بسته‌بندی تصاویر این صفحه UT136C+ را نشان می‌دهد، هرچند نام برخی فایل‌های قدیمی گالری هنگام بارگذاری اشتباه ثبت شده است. تشخیص کالا بر پایه خود تصویر، صفحه رسمی خانواده UT136+، جدول مدل C+ و دفترچه مشترک UT136B+/C+ انجام شده؛ بنابراین نام فایل قدیمی نباید سبب انتساب مشخصات UT139C یا UT136C بدون پلاس شود.

این ابزار برای تعمیرات برق و الکترونیک، میز آزمایش، خدمات فنی و اندازه‌گیری عمومی مناسب است. پاسخ AC آن average responding و برای نمایش مقدار مؤثر موج سینوسی کالیبره شده است؛ uni-t ut136c+ به‌عنوان True RMS معرفی نشده و برای شکل‌موج‌های اعوجاج‌دار، PWM یا خروجی درایو باید محدودیت روش اندازه‌گیری را در نظر گرفت.

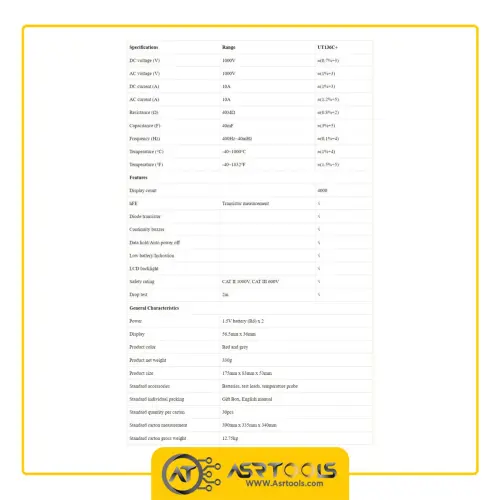

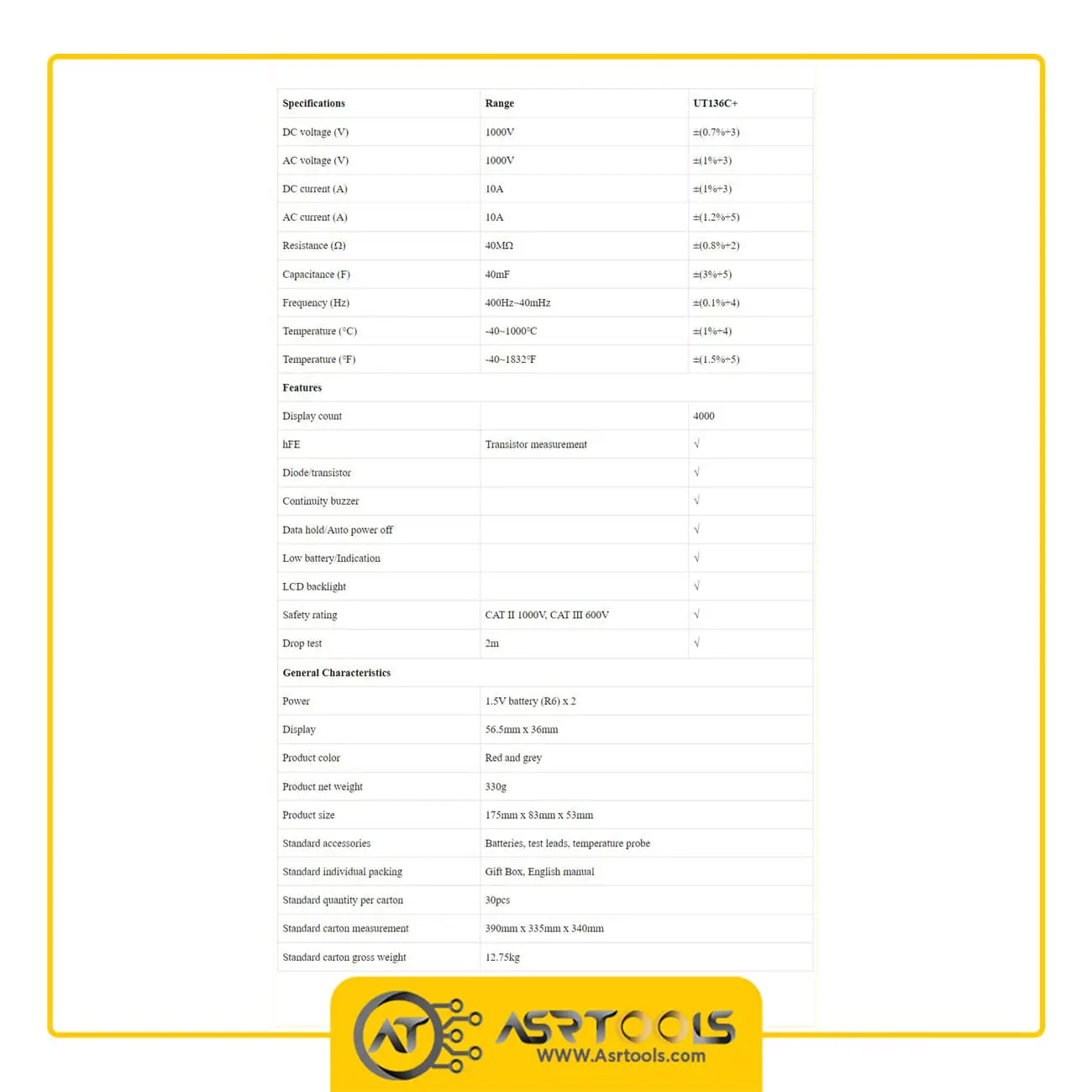

⚙️ جدول مشخصات فنی uni-t ut136c+

عدد دقت خلاصه برای شناخت سریع مفید است، اما همه رنج‌ها خطای یکسان ندارند. در اندازه‌گیری حساس باید جدول همان رنج در دفترچه ملاک باشد. همچنین نمایش 4000 شمارش به معنی دقت آزمایشگاهی مطلق نیست؛ کالیبراسیون، وضعیت پراب، دما، رطوبت، شکل‌موج و نحوه اتصال هم بر نتیجه اثر دارند.

🔌 اندازه‌گیری ولتاژ، جریان، مقاومت و ظرفیت

برای ولتاژ، مقاومت، فرکانس، خازن، دیود، پیوستگی و دما، پراب قرمز در ورودی VΩHz°C و پراب مشکی در COM قرار می‌گیرد. برای جریان باید ورودی مناسب µA/mA یا 10A انتخاب شود و دستگاه به‌صورت سری در مدار قرار گیرد. اتصال موازی در حالت جریان می‌تواند فیوز، دستگاه یا مدار را آسیب بزند.

رنج‌های جریان AC/DC تا 10A امکان بررسی مصرف‌کننده‌های متعارف را می‌دهند، اما اندازه‌گیری نزدیک 10A پیوسته نیست: هر بار باید کمتر از 10 ثانیه باشد و اندازه‌گیری بعدی پس از 15 دقیقه انجام شود. برای مقدار نامعلوم ابتدا بالاترین رنج و ورودی 10A انتخاب می‌شود. سپس اگر مقدار پایین بود، با قطع ایمن مدار می‌توان به ورودی مناسب‌تر رفت.

اندازه‌گیری ظرفیت تا 40mF برای بررسی تقریبی خازن‌های متعدد کاربرد دارد. زمان پاسخ با افزایش ظرفیت بیشتر می‌شود؛ اندازه‌گیری حدود 1mF چند ثانیه و مقادیر نزدیک 10mF حدود 6 ثانیه زمان می‌برند. پیش از اتصال، خازن باید کاملاً تخلیه شود. وجود ولتاژ باقی‌مانده هم خطرناک است و هم عدد را مخدوش می‌کند.

در تست دیود، پیوند سیلیکونی سالم معمولاً حدود 0.5 تا 0.8V نشان می‌دهد و ولتاژ مدار باز این حالت نزدیک 3V است. در آزمون پیوستگی، مقاومت 10Ω یا کمتر بوق پیوسته ایجاد می‌کند و بالاتر از 51Ω بوق نمی‌زند؛ ناحیه میان این دو مقدار قطعی تعریف نشده است.

🌡️ اندازه‌گیری دما و مرز واقعی پراب همراه

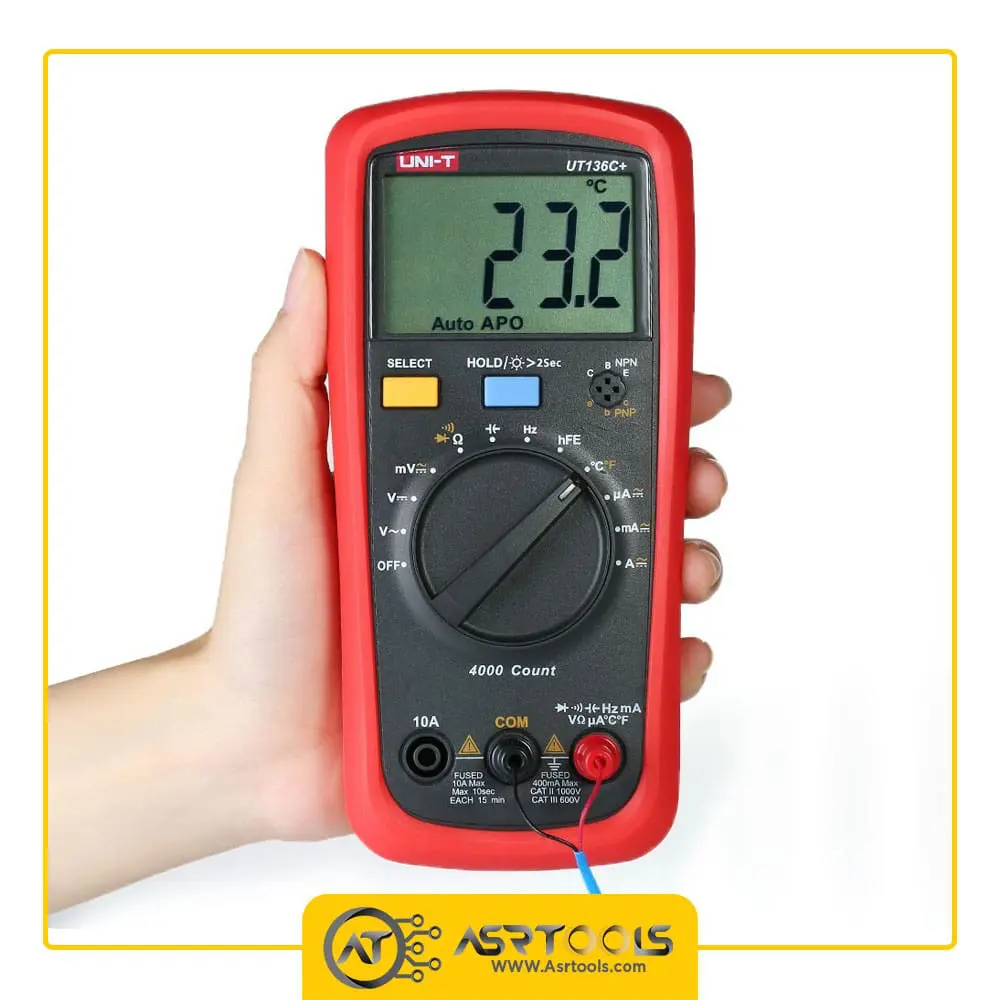

قابلیت دما به UT136C+ اختصاص دارد. بازه خود مولتی‌متر -40 تا 1000°C است، اما دقت در سه بخش گزارش می‌شود: از -40 تا 40°C برابر ±4°C، بالاتر از 40 تا 500°C برابر ±(1.0%+5) و بالاتر از 500 تا 1000°C برابر ±(2.0%+5). این اعداد باید از تحمل خود سنسور و خطای تماس حرارتی جدا دیده شوند.

پراب ترموکوپل K همراه برای دماهای کمتر از 250°C در نظر گرفته شده است. بنابراین سقف 1000°C دستگاه مجوز استفاده از همان پراب همراه در 1000°C نیست؛ برای دمای بالاتر باید پراب K سازگار با محدوده حرارتی، عایق، کانکتور و شرایط محیطی مناسب تهیه شود. صفحه خانواده پراب‌های رسمی نیز برای نمونه UT-T10K بازه نزدیک -40 تا 260°C را ذکر می‌کند.

برای نتیجه بهتر، محل تماس باید تمیز و پایدار باشد، زمان کافی برای هم‌دماشدن سنسور داده شود و از مجاورت سیم داغ با بخش پلاستیکی پراب جلوگیری شود. سنجش دمای سطح، هوا و مایع به پراب‌های متفاوت نیاز دارد؛ نوک همراه را نباید بدون تأیید سازنده در مایع خورنده، مدار برق‌دار یا محیط تحت فشار فرو برد.

🖥️ کاربری، نمایشگر و مدیریت توان

کلید SELECT بین عملکردهای مشترک هر موقعیت سلکتور جابه‌جا می‌شود. Data Hold عدد حاضر را برای خواندن در وضعیت دشوار ثابت می‌کند و نگه‌داشتن کلید HOLD/Light بیش از 2 ثانیه نور پس‌زمینه را تغییر می‌دهد. نور پس‌زمینه پس از حدود 5 دقیقه خاموش می‌شود تا مصرف باتری کاهش یابد.

اگر حدود 30 دقیقه هیچ عملی انجام نشود، خاموشی خودکار فعال می‌شود. این قابلیت را می‌توان هنگام روشن‌کردن با نگه‌داشتن کلید SELECT یا HOLD غیرفعال کرد. پس از راه‌اندازی، دستگاه حدود 2 ثانیه برای ورود به اندازه‌گیری عادی زمان می‌خواهد. علامت باتری ضعیف نزدیک ولتاژ کمتر از 2.4V ظاهر می‌شود؛ ادامه کار با باتری ضعیف می‌تواند اعتماد به نتیجه را کم کند.

سازنده برای باتری تازه عمر کاری تا حدود 400 ساعت را در دفترچه اعلام کرده است. عددهای تبلیغاتی بالاتر ممکن است به شرایط متفاوت استفاده، نور پس‌زمینه و نسخه سند مربوط باشند؛ برای برنامه‌ریزی واقعی، نوع باتری، زمان روشن‌ماندن و دمای محیط مهم‌تر از یک عدد حداکثری هستند.

🛡️ ایمنی، هشدارها و فیوزهای حفاظتی

uni-t ut136c+ هشدار اضافه‌ولتاژ و اضافه‌جریان دارد، اما هشدار الکترونیکی جای انتخاب صحیح ترمینال، رنج و تجهیزات حفاظت فردی را نمی‌گیرد. استانداردهای اعلام‌شده خانواده شامل IEC 61010-1:2010، IEC 61010-2-030:2010، IEC 61010-2-033:2012 و الزامات سازگاری الکترومغناطیسی IEC 61326-1:2013 و IEC 61326-2-2:2013 است.

ورودی µA/mA با فیوز 0.5A H250V و ورودی جریان بالا با فیوز 10A H250V محافظت می‌شود؛ اندازه هر دو 5×20mm است. فیوز سوخته فقط با همان نوع، رده و ظرفیت جایگزین می‌شود. پیش از بازکردن قاب باید پراب‌ها از مدار جدا، دستگاه خاموش و از محیط خطرناک خارج شود.

برای مقاومت، دیود، پیوستگی، خازن یا hFE، برق مدار قطع و خازن‌های ولتاژ بالا تخلیه می‌شوند. هنگام کار روی ولتاژ خطرناک، انگشت پشت محافظ پراب می‌ماند و عایق سیم، بدنه و سوکت‌ها پیش از اتصال بررسی می‌شوند. رده CAT II 1000V و CAT III 600V تنها در چارچوب محیط اندازه‌گیری و با پراب و روش سازگار معتبر است.

شرایط کاری رسمی 0 تا 40°C است. رطوبت مجاز زیر 30°C حداکثر 75%RH و از 30 تا 40°C حداکثر 50%RH اعلام شده؛ شرایط نگهداری -10 تا 50°C است. دستگاه برای محیط مرطوب، انفجاری، دارای گردوغبار رسانا یا تابش مستقیم شدید طراحی نشده است.

🧱 طراحی و مشخصات ظاهری uni-t ut136c+

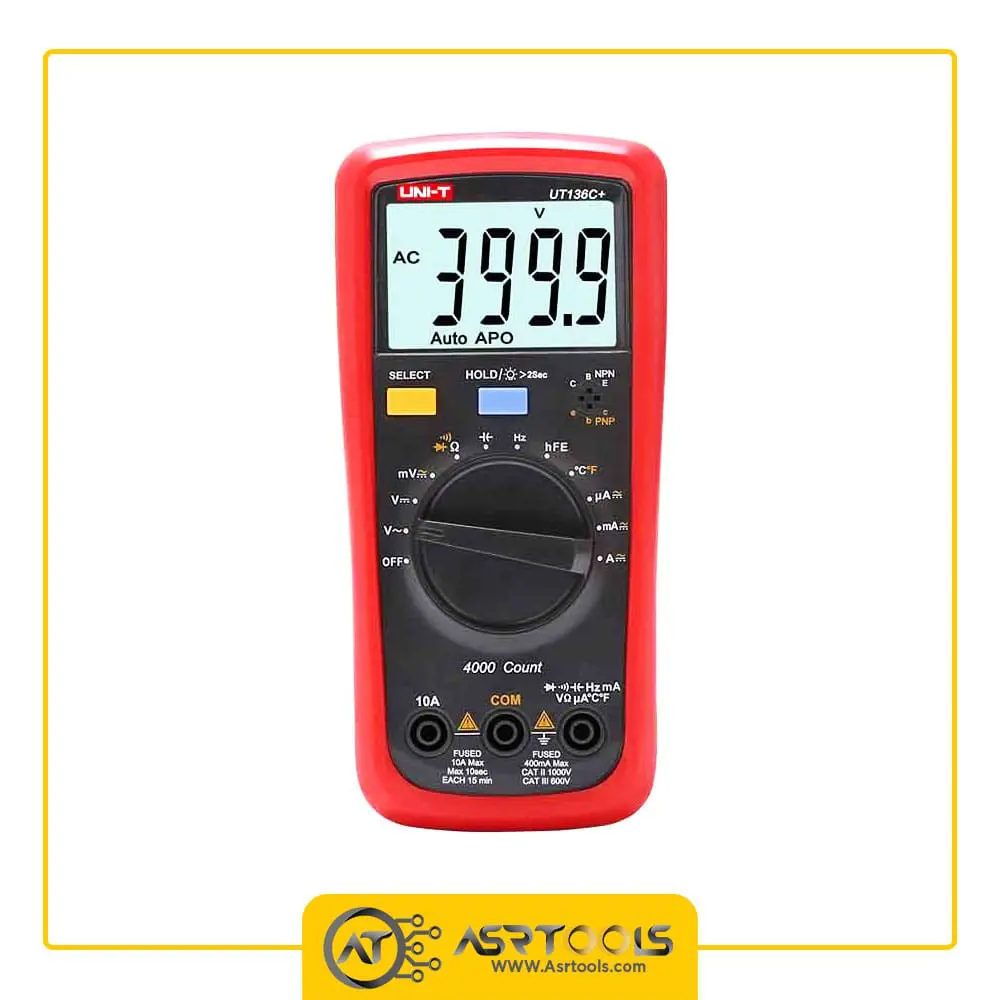

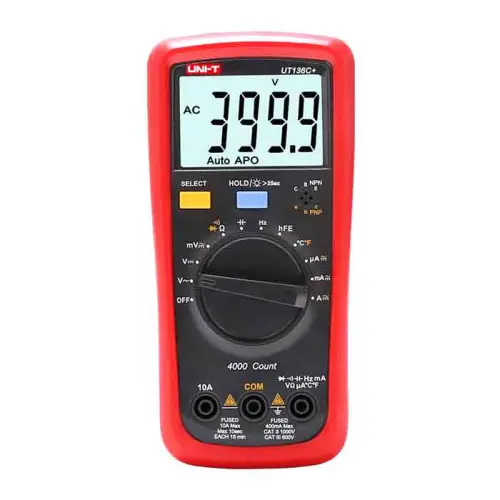

بدنه قرمز با هولستر خاکستری، نمایشگر بزرگ، سلکتور مرکزی، کلیدهای عملکرد و چهار ورودی پایین، چیدمان قابل‌تشخیصی دارد. روکش محافظ حدود 3mm و نتیجه آزمون سقوط از ارتفاع 2 متر برای تحمل بهتر استفاده کارگاهی اعلام شده‌اند؛ بااین‌حال سقوط یا ضربه همچنان ممکن است دقت، قاب یا عایق را آسیب بزند و پس از حادثه باید ابزار کنترل شود.

ابعاد 175×83×53mm و وزن حدود 330g، این مدل را از UT136C قدیمی متمایز می‌کند. نمایشگر 56.5×36mm فضای کافی برای عدد، واحد و علائم وضعیت دارد. پایه و روکش بدنه برای قرارگیری روی میز مفیدند و باتری‌های AA نسبت به باتری کتابی قدیمی دسترسی ساده‌تری دارند.

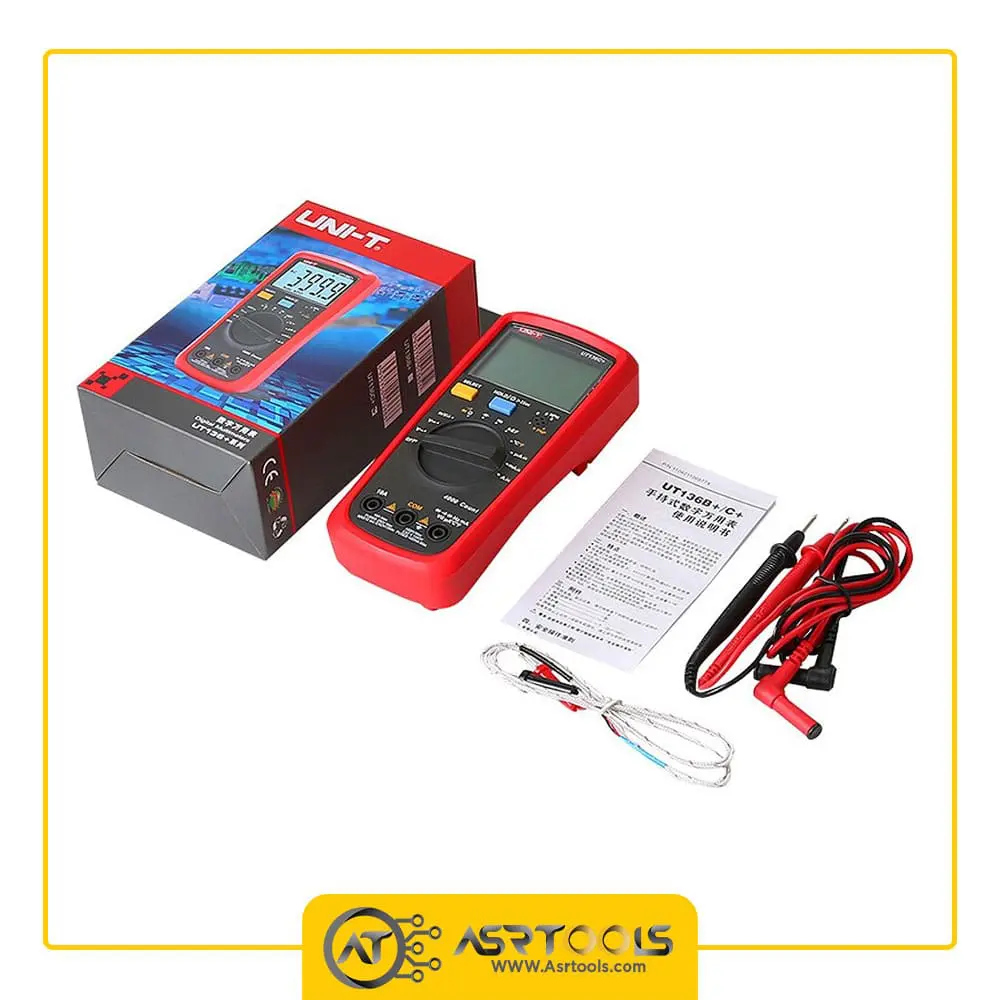

📦 اقلام همراه uni-t ut136c+

• پراب اندازه‌گیری: یک جفت پراب قرمز و مشکی
• پراب دما: ترموکوپل K برای مدل C+ با کاربرد زیر 250°C
• باتری: دو باتری 1.5V نوع R6/AA
• راهنما: دفترچه انگلیسی
• بسته‌بندی: جعبه محصول

شکل چاپ دفترچه، باتری همراه یا جزئیات بسته‌بندی ممکن است با سری واردات تغییر کند. اقلام گزینه فعال و بسته تحویلی ملاک نهایی‌اند و تجهیزی که در فهرست بالا یا تصویر دقیق همان بسته تأیید نشده، نباید جزو محتویات قطعی فرض شود.

🆚 مقایسه UT136C+ با UT136B+ و UT136C قدیمی

UT136B+ و UT136C+ بدنه و بسیاری از رنج‌های پایه مشترک دارند، اما کاربرد تکمیلی آن‌ها متفاوت است. UT136B+ قابلیت NCV برای تشخیص غیرتماسی میدان ولتاژ دارد و اندازه‌گیری دما ندارد؛ UT136C+ دماسنج تماسی و پراب دما دارد اما فاقد NCV است. بنابراین انتخاب میان B+ و C+ باید بر پایه نیاز واقعی به NCV یا دمای تماسی باشد.

UT136C قدیمیِ بدون پلاس محصول متفاوتی با باتری 9V، ابعاد 72×137×35mm و وزن حدود 200g است. مدل حاضر از دو باتری AA، بدنه 175×83×53mm و معماری خانواده جدید UT136+ استفاده می‌کند. مشخصات قدیمی نباید برای uni-t ut136c+ کپی شود و وجود C در نام به‌تنهایی برای تشخیص نسخه کافی نیست؛ علامت + روی دستگاه معیار مهم است.

برای دیدن دیگر گزینه‌های این برند می‌توانید صفحه مولتی متر یونیتی در عصرتولز را بررسی کنید. اگر ابزار کوچک‌تر با دمای تماسی و رنج‌های ساده‌تر می‌خواهید، مولتی متر UNI-T UT33C+ در عصرتولز نیز یک گزینه مرتبط است؛ مقایسه باید بر اساس سقف ولتاژ و جریان، نوع پراب، رده ایمنی و نیاز به فرکانس یا ظرفیت انجام شود.

💰 قیمت و خرید uni-t ut136c+ از عصرتولز

قیمت، موجودی و گزینه گارانتی فعال در بالای همین صفحه ملاک لحظه خرید است. ارزش uni-t ut136c+ در ترکیب اتورنج 4000 شمارش، ولتاژ و جریان AC/DC تا 1000V و 10A، ظرفیت 40mF، فرکانس 40MHz و اندازه‌گیری دماست. اگر اولویت شما NCV است، مدل B+ را بررسی کنید؛ اگر موج غیرسینوسی اندازه می‌گیرید، ابزار True RMS مناسب‌تری لازم است.

پیش از خرید، نوشته UT136C+ روی بدنه، سلامت پلمب و اقلام همراه را با سفارش تطبیق دهید. برای کار حرفه‌ای دوره کالیبراسیون، وضعیت فیوز و کیفیت پراب‌ها هم بخشی از هزینه واقعی مالکیت است. این صفحه نام، URL، قیمت و موجودی ثبت‌شده محصول را تغییر نمی‌دهد و توضیحات فنی برای انتخاب آگاهانه ارائه شده‌اند.

❓ سوالات متداول درباره uni-t ut136c+

آیا UNI-T UT136C+ قابلیت NCV دارد؟

خیر. در جدول رسمی خانواده، NCV برای UT136B+ ثبت شده است و UT136C+ در عوض اندازه‌گیری دما دارد. تشخیص ولتاژ غیرتماسی را برای مدل C+ فرض نکنید.

آیا این مولتی‌متر True RMS است؟

خیر. اندازه‌گیری AC این مدل average responding و برای RMS موج سینوسی کالیبره شده است. برای PWM، درایو و موج‌های اعوجاج‌دار باید ابزار True RMS مناسب انتخاب شود.

فرکانس نهایی 40mHz است یا 40MHz؟

مقدار صحیح رسمی 40MHz است. عبارت 40mHz در ویژگی قدیمی صفحه خطای حروف بزرگ و کوچک واحد بوده و به معنای میلی‌هرتز است؛ متن فنی حاضر آن را به‌عنوان رنج صحیح تکرار نمی‌کند.

آیا پراب همراه تا 1000°C قابل استفاده است؟

خیر. مدار دستگاه تا 1000°C را پوشش می‌دهد، اما پراب K همراه برای کمتر از 250°C است. دمای بالاتر به پراب سازگار و دارای محدوده حرارتی مناسب نیاز دارد.

حد استفاده از ورودی 10A چیست؟

هر اندازه‌گیری نزدیک 10A باید کمتر از 10 ثانیه باشد و تا آزمون بعدی 15 دقیقه فاصله داده شود. اتصال و ورودی صحیح پیش از برق‌دارکردن مدار کنترل می‌شوند.

تفاوت UT136C+ با UT136C قدیمی چیست؟

نسخه پلاس فعلی 175×83×53mm، حدود 330g و دارای دو باتری AA است؛ UT136C قدیمی 72×137×35mm، حدود 200g و دارای باتری 9V بود. این دو یک محصول نیستند.

📌 مشخصات کوتاه و موردی

• برند و مدل: UNI-T UT136C+
• نوع: مولتی‌متر دیجیتال اتورنج، 4000 شمارش
• نرخ نمایش: 4 بار در ثانیه
• ولتاژ: AC/DC تا 1000V
• جریان: AC/DC تا 10A
• مقاومت: تا 40MΩ
• ظرفیت: تا 40mF
• فرکانس صحیح: 400Hz تا 40MHz
• دما: -40 تا 1000°C؛ پراب همراه کمتر از 250°C
• تست‌ها: hFE، دیود و پیوستگی
• امکانات: Data Hold، نور پس‌زمینه، خاموشی خودکار و هشدار اضافه‌رنج
• NCV: ندارد؛ این قابلیت مربوط به UT136B+ است
• True RMS: نیست؛ پاسخ میانگین برای موج سینوسی
• ایمنی: CAT II 1000V و CAT III 600V
• مقاومت بدنه: آزمون سقوط 2 متر و روکش محافظ 3mm
• ابعاد: 175×83×53mm
• وزن: حدود 330g
• تغذیه: دو باتری 1.5V نوع AA/R6
• اقلام همراه: پراب مولتی‌متر، پراب دما، باتری، دفترچه و جعبه
