پراب مولتی متر یونی تی مدل UNI-T UT-L25 یک جفت پراب عمومی قرمز و مشکی برای اتصال مولتی‌متر یا کلمپ‌متر سازگار به نقطه اندازه‌گیری است. uni-t ut-l25 با سیم 900mm، راد 115mm، نوک 18mm، عایق دولایه و روکش محافظ جداشونده طراحی شده و رده اعلامی آن CAT III 1000V/CAT IV 600V 10A است؛ بااین‌حال ایمنی واقعی همیشه به ضعیف‌ترین جزء کل زنجیره اندازه‌گیری محدود می‌شود.

🔎 هویت دقیق و نام انگلیسی uni-t ut-l25

نام انگلیسی کامل: UNI-T UT-L25 General Test Lead Pair, 900mm Leads, 115mm Rods, 18mm Tips, CAT III 1000V/CAT IV 600V 10A.

کد کامل این کالا UT-L25 است و باید روی بسته یا برچسب محصول با نام UNI-T تطبیق داده شود. این محصول خودِ مولتی‌متر نیست؛ یک رابط اندازه‌گیری دو سیمه است که سیگنال را از نقطه آزمون به ورودی دستگاه می‌رساند. رنگ قرمز معمولاً برای ورودی اندازه‌گیری و رنگ مشکی برای COM استفاده می‌شود، اما جای صحیح فیش‌ها را همیشه باید از روی علامت‌های همان دستگاه تعیین کرد.

عنوان «عمومی» در ردیف رسمی سازنده به معنی بی‌قیدوشرط‌بودن سازگاری نیست. شکل و قطر فیش، عمق سوکت، رده ایمنی دستگاه، جریان و ولتاژ مدار و نوع آزمون باید با هم هماهنگ باشند. عبارت «برای مولتی‌مترها و کلمپ‌مترها در محدوده مشخصات» یعنی دستگاه و پراب هر دو باید استفاده موردنظر را مجاز بدانند.

uni-t ut-l25 یک جفت پراب سوزنی متعارف است، نه پراب پنسی SMD، نه مجموعه سیم بلند ارت و نه کابل دارای گیره سوسماری. همین تمایز ساده از خرید اشتباه جلوگیری می‌کند؛ به‌ویژه وقتی کدهای UT-L01، UT-L25 و UT-L35 در یک خانواده لوازم جانبی عرضه می‌شوند ولی شکل و کاربرد یکسانی ندارند.

⚙️ جدول مشخصات فنی uni-t ut-l25

این اعداد باید کنار هم خوانده شوند. CAT III 1000V و CAT IV 600V دو عبارت مستقل برای دو محیط اندازه‌گیری‌اند و نمی‌توان بخش ولتاژ یکی را با رده دیگری ترکیب کرد. عدد 10A نیز به معنای مجازبودن هر آزمون جریان با هر دستگاه، سوکت یا فیوز داخلی نیست.

در داده قدیمی فروشگاه نسخه دیگری از سال استاندارد دیده می‌شد، اما متن حاضر از عبارت فعلی سازنده یعنی EN 61010-031 A1: 2015 پیروی می‌کند. نسخه استاندارد روی کالای تحویلی یا بسته باید هنگام نیاز حقوقی یا آزمایشگاهی کنترل شود؛ متن وب جای خواندن نشانه‌های واقعی همان قطعه را نمی‌گیرد.

🧩 اجزای فیزیکی و طراحی ظاهری uni-t ut-l25

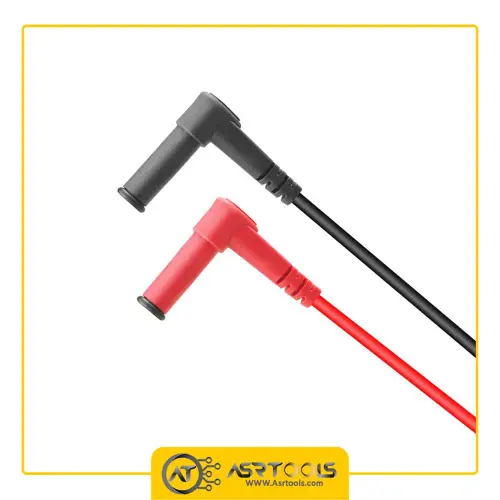

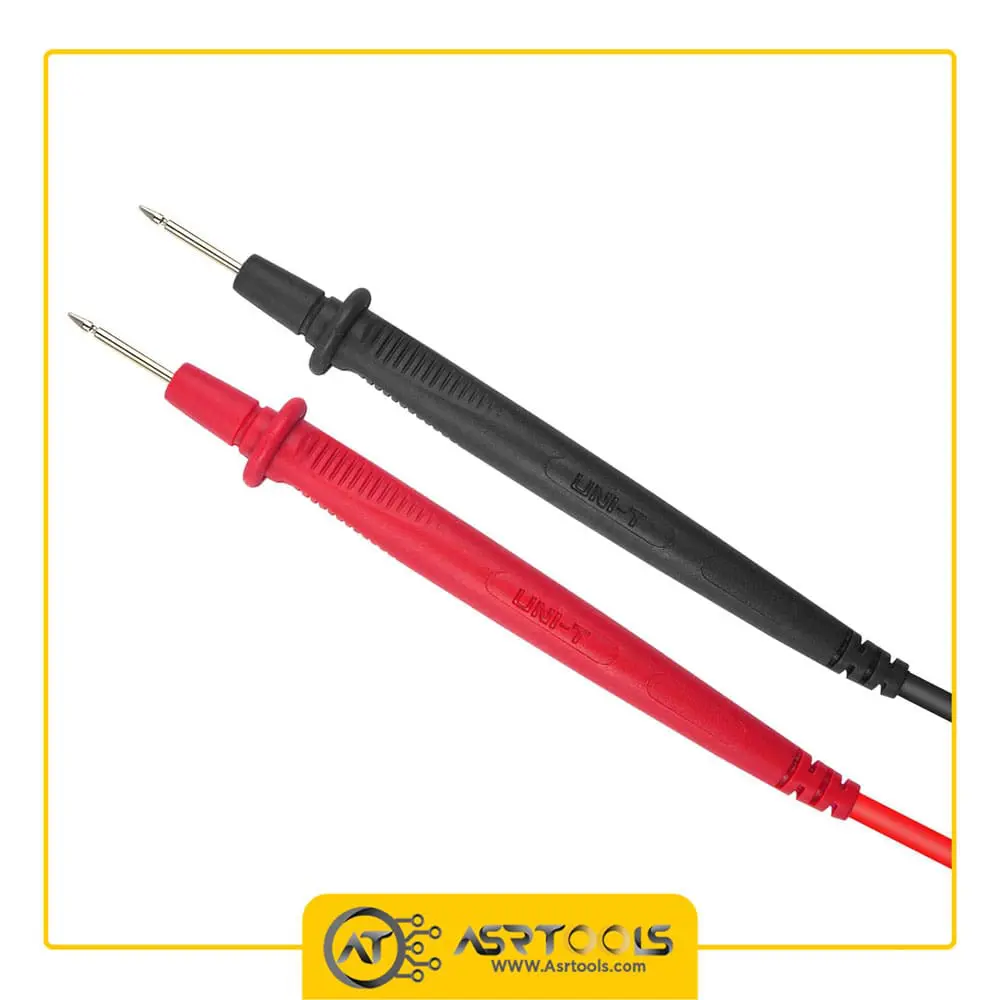

دو لید با رنگ‌های قرمز و مشکی، دسته عایق، راد، نوک فلزی و فیش اتصال اجزای اصلی محصول‌اند. شیارهای روی دسته به کنترل دست کمک می‌کنند و روکش محافظ نوک می‌تواند بخش در معرض تماس را محدود کند. پیش از کار، هر دو سمت سیم باید از نظر بریدگی، ترک، له‌شدگی یا جداشدن عایق بررسی شوند.

عایق دولایه مزیت ایمنی مهمی است، اما سالم‌بودن آن شرط استفاده است. عایق کثیف، سوخته یا ترک‌خورده نباید با چسب موقت برای مدار انرژی‌دار آماده شود. اگر هادی دیده می‌شود، دسته لق است یا فیش در سوکت دستگاه محکم نمی‌نشیند، پراب باید از سرویس خارج شود.

طول سیم 900mm برای بسیاری از میزهای تعمیر و اندازه‌گیری عمومی تعادل مناسبی میان دسترسی و جمع‌وجوری ایجاد می‌کند. سیم اضافی نباید نزدیک قطعات داغ، فن، محور چرخان یا لبه تیز رها شود. مسیر کابل باید طوری قرار گیرد که کشش ناگهانی، پراب را از نقطه آزمون جدا نکند.

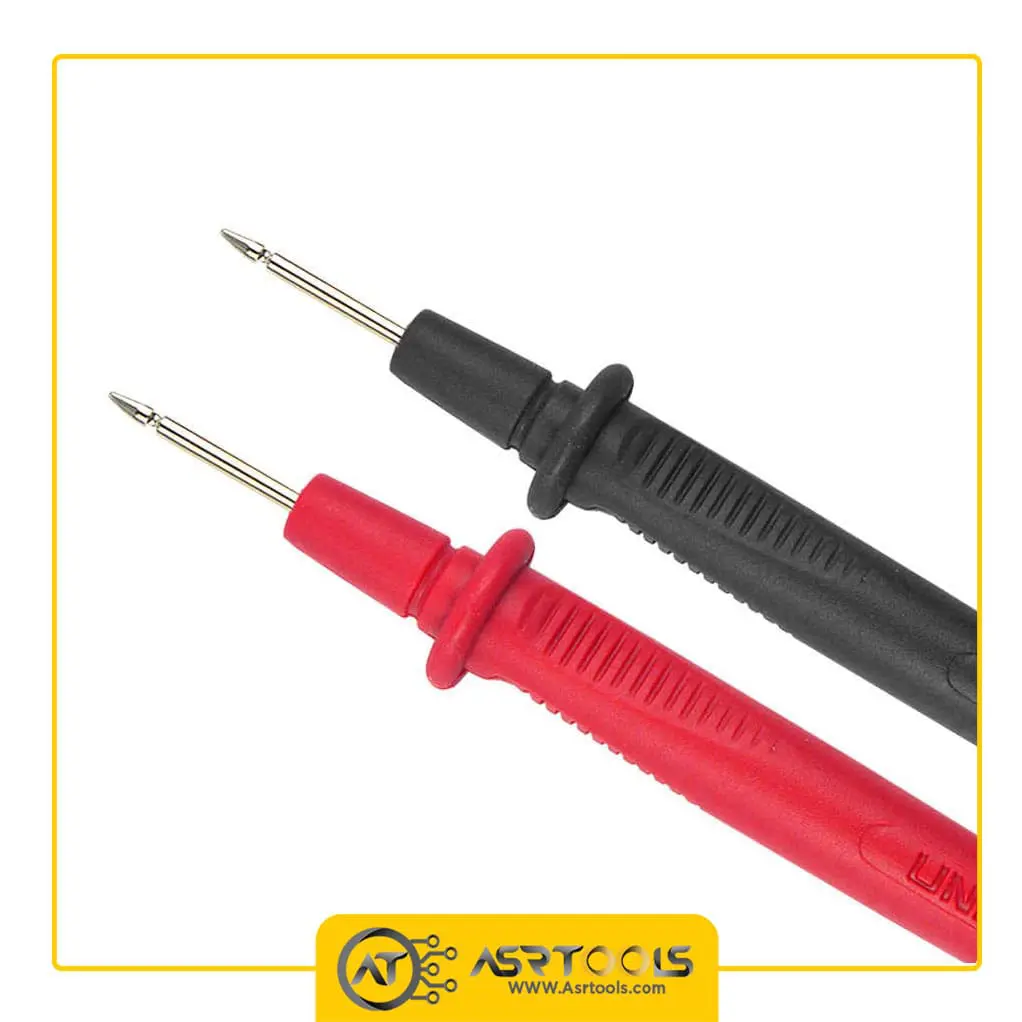

راد 115mm فاصله مناسبی میان دست و نوک فراهم می‌کند، ولی کاربر باید انگشتان را پشت محافظ دسته نگه دارد. نوک 18mm برای تماس دقیق مفید است و همین فلز در معرض تماس می‌تواند پل ناخواسته بین دو نقطه نزدیک بسازد. در بردهای متراکم، پوشش بیشتر نوک یا ابزار تخصصی‌تر می‌تواند انتخاب امن‌تری باشد.

🛡️ درک درست CAT III، CAT IV و حد 10A

رده CAT فقط یک عدد بزرگ برای تبلیغ نیست؛ محل و انرژی گذرای محتمل مدار را توصیف می‌کند. CAT III معمولاً با بخش‌های توزیع داخل تأسیسات و CAT IV با مبدأ نصب ارتباط دارد. کاربر باید تعریف دقیق رده‌ها و الزامات محل کار را بداند و از تجهیزات حفاظت فردی و روش اجرایی مناسب استفاده کند.

قاعده محافظه‌کارانه این است: کمترین رده یا ظرفیت میان مولتی‌متر یا کلمپ‌متر، پراب، اتصال، آداپتور و محیط اندازه‌گیری، سقف مجاز کل مجموعه است. اگر دستگاه CAT پایین‌تری دارد، رده بالاتر چاپ‌شده روی پراب آن را ارتقا نمی‌دهد. اگر از رابط یا گیره دیگری استفاده شود، همان قطعه نیز وارد زنجیره محدودکننده می‌شود.

برای سنجش جریان، فیش قرمز باید در ورودی درست قرار گیرد و فیوز و محدوده دستگاه با جریان مدار متناسب باشد. قرارگرفتن اشتباه فیش در ورودی آمپر هنگام سنجش ولتاژ می‌تواند اتصال کوتاه خطرناک بسازد. پس از پایان آزمون جریان، بهتر است فیش به ورودی متعارف ولتاژ یا مقاومت برگردد.

ولتاژ اسمی تنها بخشی از ریسک است. انرژی در دسترس، گذراها، آلودگی سطح، رطوبت و فاصله هوایی نیز اهمیت دارند. برای مدار ناشناخته، ابتدا نقشه و رده بررسی می‌شود، دستگاه روی محدوده مناسب قرار می‌گیرد و روش اندازه‌گیری از نقطه کم‌خطرتر برنامه‌ریزی می‌شود.

🔌 روش اتصال و کنترل پیش از اندازه‌گیری uni-t ut-l25

1. بازرسی ظاهری: عایق، دسته، نوک، روکش و فیش‌های هر دو لید بررسی شوند.
2. کنترل دستگاه: سلامت فیوز، باتری، سوکت‌ها و رده اندازه‌گیری مولتی‌متر تأیید شود.
3. انتخاب ورودی: فیش مشکی در COM و فیش قرمز در ورودی متناسب با کمیت قرار گیرد.
4. انتخاب تابع: ولتاژ، مقاومت، پیوستگی یا جریان پیش از تماس با مدار درست تنظیم شود.
5. آزمون معلوم: برای کار حساس، عملکرد مجموعه پیش و پس از آزمون روی منبع معلوم کنترل شود.
6. تماس کنترل‌شده: دست‌ها پشت محافظ بمانند و نوک‌ها هم‌زمان نقاط ناخواسته را لمس نکنند.
7. پایان امن: ابتدا تماس با مدار برداشته و سپس تنظیم یا ورودی دستگاه تغییر کند.

در اندازه‌گیری مقاومت یا پیوستگی، مدار معمولاً باید بی‌برق و خازن‌ها تخلیه شوند. اندازه‌گیری اهم روی مدار انرژی‌دار می‌تواند هم دستگاه را آسیب بزند و هم کاربر را در معرض خطر قرار دهد. دستورالعمل دستگاه اندازه‌گیری درباره تخلیه و کنترل نبود ولتاژ مقدم است.

برای ولتاژ، گرفتن یک پراب در هر دست می‌تواند مسیر خطرناک جریان از قفسه سینه بسازد. روش یک‌دستی، گیره مناسب یا تجهیز کمکی در محیط‌های مجاز خطر را کاهش می‌دهد، ولی انتخاب روش باید با ارزیابی ریسک و مقررات محل هماهنگ باشد. uni-t ut-l25 جایگزین آموزش برق‌کاری نیست.

🧪 کاربردهای مناسب uni-t ut-l25

اندازه‌گیری ولتاژ، مقاومت، پیوستگی و برخی آزمون‌های جریان در محدوده مجاز دستگاه از کاربردهای معمول این جفت پراب است. تعمیرکار الکترونیک، تکنسین برق و کاربر آزمایشگاه می‌توانند از نوک سوزنی برای تماس با ترمینال، پایه قطعه یا نقاط آزمون استفاده کنند، مشروط به اینکه رده و فاصله فیزیکی مناسب باشد.

برای عیب‌یابی تجهیزات خاموش، بررسی پیوستگی کابل و کنترل مقاومت قطعات، تماس تمیز و فشار یکنواخت اهمیت دارد. اکسیدشدگی یا چربی روی نوک می‌تواند مقاومت تماس را افزایش دهد و قرائت کم‌اهم را تحت تأثیر قرار دهد. تمیزکردن ملایم و تکرار اندازه‌گیری به تشخیص خطای تماس کمک می‌کند.

در تابلو یا تأسیسات انرژی‌دار، فقط شباهت ظاهری پراب کافی نیست. رده اندازه‌گیری، پوشش نوک، فاصله دست، تجهیزات حفاظت و رویه کار باید متناسب باشند. اگر محیط از محدوده دانش یا مجوز کاربر خارج است، اندازه‌گیری به فرد واجد صلاحیت سپرده می‌شود.

مجموعه محصولات همین کاربرد در صفحه پراب مولتی‌متر عصرتولز قابل مقایسه است. تفاوت طول، شکل نوک، جریان نامی، نوع فیش و کاربرد تخصصی معمولاً مهم‌تر از شباهت رنگ قرمز و مشکی است.

🎯 کیفیت تماس و اثر پراب بر نتیجه

پراب مقدار را تولید نمی‌کند؛ کیفیت اتصال آن می‌تواند روی نتیجه اثر بگذارد. تماس ناپایدار باعث پرش عدد، قطع و وصل بوق پیوستگی یا نمایش اشتباه می‌شود. نوک باید با سطح رسانای تمیز تماس داشته باشد و فشار آن به‌اندازه‌ای باشد که اتصال پایدار شود، نه آن‌قدر که پایه یا برد آسیب ببیند.

در اندازه‌گیری مقاومت پایین، مقاومت خود لیدها قابل مشاهده است. اتصال دو نوک به هم و استفاده از قابلیت Relative یا صفرکردن، در صورت پشتیبانی دستگاه، کمک می‌کند اثر لید شناخته شود. برای اندازه‌گیری‌های دقیق آزمایشگاهی، روش چهار سیمه یا پراب تخصصی ممکن است مناسب‌تر از یک جفت لید عمومی باشد.

در فرکانس بالا، ظرفیت و القای کابل می‌تواند مهم شود. uni-t ut-l25 برای نقش عمومی معرفی شده و مشخصات رسمی این ردیف، پهنای باند یا پارامترهای RF تعیین نمی‌کند. بنابراین نباید آن را به‌عنوان پراب اسیلوسکوپ یا کابل کواکسیال کالیبره معرفی کرد.

تماس با قطعات کوچک SMD نیز ممکن است با دو نوک جدا دشوار باشد. لغزش می‌تواند دو پد را اتصال دهد. برای کار تکراری روی قطعات ریز، پراب پنسی UT-L01 شکل اختصاصی‌تری دارد و مقایسه آن در بخش مدل‌ها آمده است.

🚧 محدودیت‌ها و خطاهای رایج

نخستین خطا، انتخاب ورودی نامناسب مولتی‌متر است. دومین خطا، تفسیر رده پراب به‌عنوان رده کل سیستم است. سومین خطا، استفاده از لید آسیب‌دیده چون هنوز پیوستگی دارد. هر سه می‌توانند نتیجه یا ایمنی را به خطر بیندازند و با کنترل کوتاه پیش از کار قابل پیشگیری‌اند.

روکش محافظ جداشونده باید متناسب با نوع تماس استفاده شود. برداشتن آن ممکن است دسترسی را بیشتر کند اما فلز بیشتری را در معرض تماس قرار می‌دهد. در محیط‌های پرانرژی یا ترمینال‌های نزدیک، پوشش مناسب و رعایت فاصله‌ها اهمیت بیشتری از راحتی تماس دارد.

عدد 10A نباید مجوز عبور طولانی جریان بالا بدون توجه به زمان، دمای کابل و محدودیت مولتی‌متر تلقی شود. مشخصات دستگاه، فیوز، روش اتصال و مدت آزمون تعیین‌کننده‌اند. اگر اندازه‌گیری جریان بالا مکرر است، کلمپ‌متر مناسب می‌تواند تماس سری با مدار را حذف کند.

وزن و ابعاد بسته حمل ثبت‌شده در فروشگاه، مشخصات فنی خود لیدها نیستند. برای انتخاب بر اساس طول و شکل، اعداد رسمی 900mm، 115mm و 18mm ملاک این متن‌اند. بسته واقعی هنگام تحویل از نظر مدل و تعداد کنترل می‌شود.

🧼 نگهداری، تمیزکاری و آزمون سلامت uni-t ut-l25

پس از استفاده، کابل‌ها بدون گره تند جمع شوند. پیچاندن محکم دور دسته می‌تواند در محل ورود سیم تنش ایجاد کند. مجموعه در جای خشک، دور از روغن، حلال، گرمای مستقیم و ابزارهای تیز نگهداری شود تا عایق و نوک‌ها آسیب نبینند.

نوک فلزی با پارچه مناسب تمیز می‌شود و برای زدودن آلودگی از ماده خورنده استفاده نمی‌شود. اگر زنگ‌زدگی، تغییر شکل یا شل‌شدن دیده شد، وضعیت تماس و ایمنی باید ارزیابی شود. تراش زیاد نوک می‌تواند پوشش، شکل و فاصله‌های طراحی‌شده را تغییر دهد.

آزمون پیوستگی هر لید از نوک تا فیش، قطعی داخلی را آشکار می‌کند. هنگام آزمون، کابل به‌آرامی در نزدیکی دو سر خم می‌شود تا قطعی متناوب مشخص شود. نتیجه ناپایدار نشانه‌ای برای کنارگذاشتن مجموعه است، نه دلیلی برای ادامه کار با تنظیم دستی سیم.

پیش از اندازه‌گیری نبود ولتاژ، روش «آزمون روی منبع معلوم، آزمون مدار، آزمون دوباره روی منبع معلوم» می‌تواند خرابی ناگهانی مجموعه را آشکار کند. این روش باید با رویه‌های ایمنی سازمان و نوع مدار هماهنگ شود.

📦 اقلام همراه و کنترل هنگام تحویل

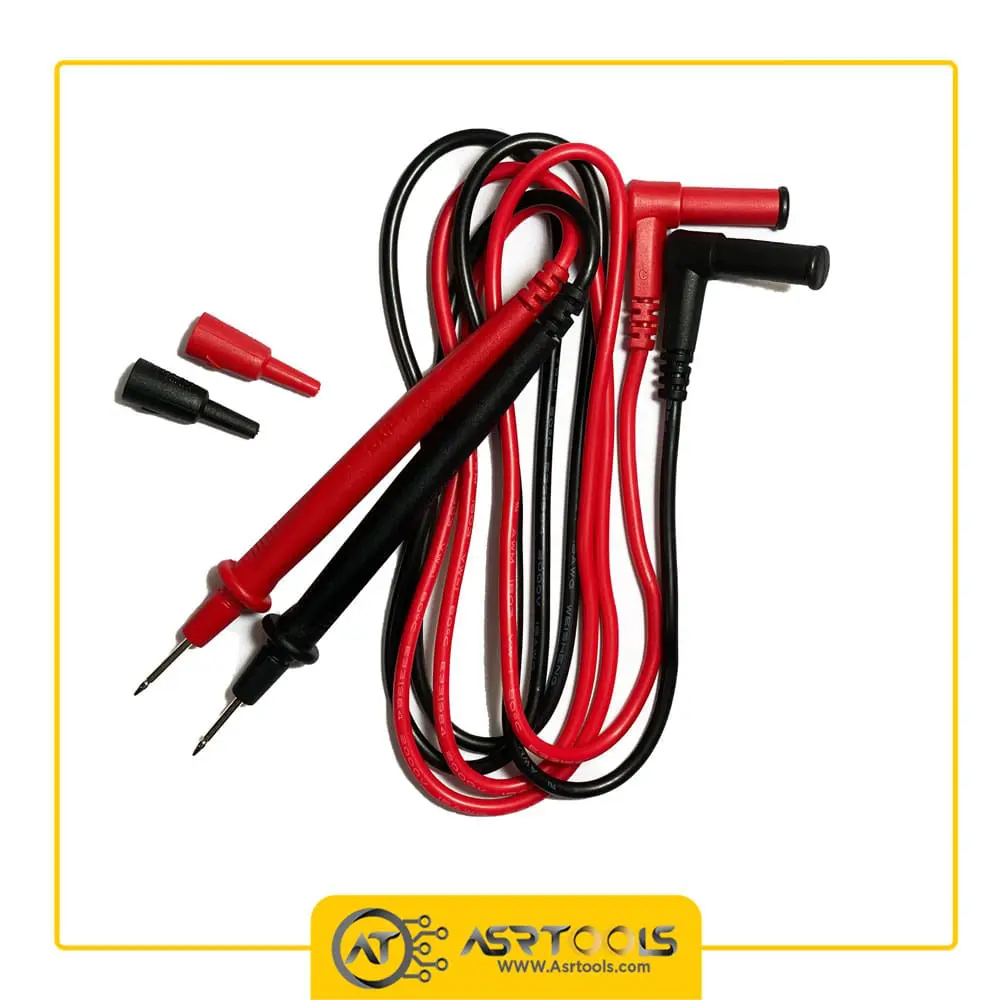

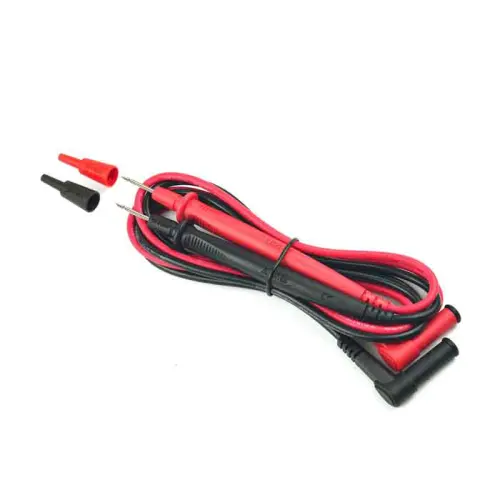

مقدار رسمی برای UT-L25 برابر 1 pair است؛ یعنی یک جفت لید قرمز و مشکی. روکش‌های محافظ جزئی از طراحی نوک هستند. سازنده در ردیف این مدل، وسیله جانبی دیگری را به‌عنوان همراه استاندارد اعلام نکرده است؛ بنابراین اقلام اضافی نباید بدون مشاهده بسته تضمین شوند.

• لید قرمز: یک عدد با دسته و فیش متناسب
• لید مشکی: یک عدد برای اتصال COM
• روکش‌های محافظ: پوشش جداشونده نوک پراب‌ها

هنگام تحویل، کد UT-L25، نام UNI-T، تعداد دو لید، سلامت عایق و یکنواختی رنگ بررسی می‌شود. سپس فیش‌ها بدون اعمال فشار غیرعادی در سوکت دستگاه سازگار امتحان می‌شوند. اگر بسته یا بدنه با تصویر و مدل سفارش اختلاف دارد، پیش از استفاده پیگیری انجام می‌شود.

⚖️ مقایسه UT-L25 با UT-L01، UT-L26 و UT-L35

UT-L35 یک گروه سیم برای تسترهای ارت است، نه جفت پراب عمومی رومیزی. ترکیب رسمی آن شامل یک جفت 1.6m سبز و قرمز، یک سیم 5m سبز، یک سیم 10m زرد و یک سیم 20m قرمز است و برای UT521، UT522 و UT572 معرفی شده؛ در فروشگاه صفحه مجموعه پراب UNI-T UT-L35 این گروه تخصصی را نشان می‌دهد.

UT-L26 یک جفت پراب عمومی نزدیک‌تر به UT-L25 است، اما ردیف رسمی آن سیم 900mm، راد 136mm، نوک 15.7mm، جریان 20A و سیم دولایه 16AWG را ثبت می‌کند. این تفاوت‌ها نشان می‌دهند فقط شکل ظاهری یا شماره نزدیک برای جایگزینی کافی نیست.

UT-L01 طول 450mm، طول ناحیه پراب 5mm و رده CAT III 1000V دارد و برای قطعات SMT به‌شکل یک عدد پراب پنسی معرفی شده است. فرم پنسی آن برای گرفتن دو سر قطعه کوچک مناسب‌تر است. برای دیدن محصول متناظر می‌توان پراب پنسی UNI-T UT-L01 را بررسی کرد.

uni-t ut-l25 در میان این گزینه‌ها برای استفاده عمومی با دو نوک سوزنی، طول متوسط و مقدار یک جفت تعریف شده است. اگر کار روی SMD، جریان نامی متفاوت یا آزمون ارت با فاصله زیاد هدف باشد، مدل تخصصی مناسب‌تر انتخاب می‌شود.

💰 قیمت و خرید uni-t ut-l25 از عصرتولز

برای بررسی قیمت و خرید uni-t ut-l25 ابتدا شکل ورودی دستگاه، رده اندازه‌گیری، کمیت مورد سنجش و طول موردنیاز را کنترل کنید. قیمت و موجودی لحظه‌ای در همین صفحه نمایش داده می‌شود و مبلغ ثبت‌شده هنگام سفارش ملاک است؛ عدد ثابت در متن می‌تواند با تغییر بازار قدیمی شود.

ارزش این محصول فقط به طول سیم وابسته نیست. عایق دولایه، روکش محافظ، رده CAT III/CAT IV، هندسه راد و نوک و یک‌جفت‌بودن بسته همگی بخشی از تصمیم‌اند. برای محیط کم‌انرژی نیز سازگاری فیزیکی و سلامت تماس اهمیت دارد.

اگر دستگاه ورودی اختصاصی، سوکت فرورفته یا لوازم جانبی مدل‌محور دارد، پیش از سفارش تصویر فیش و دفتر مشخصات خود دستگاه با این محصول تطبیق داده شود. کلمه «عمومی» به معنی سازگاری تضمینی با هر ابزار موجود در بازار نیست.

عصرتولز مشخصات مدل را برای انتخاب آگاهانه ارائه می‌کند. پس از دریافت، مدل، تعداد، عایق، نوک‌ها و فیش‌ها کنترل و پیش از کار انرژی‌دار، مجموعه روی مدار معلوم آزمایش شود.

❓ پرسش‌های متداول درباره uni-t ut-l25

طول سیم و ابعاد پراب چقدر است؟

طول سیم 900mm، طول راد 115mm و طول نوک فلزی 18mm اعلام شده است. این اعداد مشخصات خود لید هستند و با ابعاد بسته حمل تفاوت دارند.

رده ایمنی UT-L25 چیست؟

رده اعلامی CAT III 1000V/CAT IV 600V 10A است. سقف واقعی کار به پایین‌ترین رده دستگاه، پراب، رابط و محیط محدود می‌شود و باید مقررات کار نیز رعایت شوند.

آیا روکش نوک جدا می‌شود؟

بله، سازنده removable tip shield sleeve را ذکر می‌کند. جداکردن پوشش، بخش فلزی در معرض تماس را بیشتر می‌کند و باید فقط زمانی انجام شود که روش و محیط اجازه دهد.

آیا برای همه مولتی‌مترها مناسب است؟

سازنده آن را پراب عمومی برای مولتی‌مترها و کلمپ‌مترهای در محدوده مشخصات معرفی می‌کند. شکل فیش، عمق سوکت و مشخصات هر دستگاه باید جداگانه کنترل شوند.

آیا UT-L25 برای قطعات SMD بهترین انتخاب است؟

برای تماس عمومی قابل استفاده است، اما UT-L01 فرم پنسی اختصاصی برای SMT دارد و احتمال لغزش بین پدهای نزدیک را کاهش می‌دهد.

تفاوت UT-L25 و UT-L35 چیست؟

UT-L25 یک جفت پراب عمومی 900mm است. UT-L35 مجموعه چندسیمی بلند برای تسترهای ارت UT521، UT522 و UT572 است و کاربرد و اقلام متفاوتی دارد.

در بسته چند پراب وجود دارد؟

مقدار رسمی 1 pair است؛ یک لید قرمز و یک لید مشکی. اقلام اضافی فقط بر اساس بسته واقعی تحویلی قابل تأییدند.

چگونه سلامت لید را کنترل کنیم؟

عایق و دو سر کابل را بصری بررسی کنید، پیوستگی هر سیم را بسنجید و هنگام خم‌کردن ملایم دنبال قطع متناوب باشید. لید آسیب‌دیده برای مدار انرژی‌دار استفاده نمی‌شود.

✅ مشخصات کوتاه و موردی uni-t ut-l25

• برند و مدل: UNI-T UT-L25
• نوع: جفت پراب عمومی مولتی‌متر و کلمپ‌متر
• طول سیم: 900mm
• طول راد: 115mm
• طول نوک: 18mm
• رده ایمنی: CAT III 1000V/CAT IV 600V
• جریان اعلامی: 10A
• ساختار: سیم با عایق دولایه
• محافظ نوک: روکش جداشونده
• استاندارد اعلامی: EN 61010-031 A1: 2015
• تعداد: یک جفت قرمز و مشکی
