منبع تغذیه خطی ویکتور مدل VICTOR 3005C؛ خروجی ۳۰ ولت ۵ آمپر

منبع تغذیه خطی ویکتور مدل VICTOR 3005C یک منبع DC آزمایشگاهی تک‌کانال با خروجی قابل تنظیم ۰ تا ۳۰ ولت و ۰ تا ۵ آمپر است. نام کامل انگلیسی آن VICTOR 3005C 0-30V 0-5A Programmable Linear DC Bench Power Supply است. ساختار خطی و ترانسی، ریپل ولتاژ پایین، وضوح ۱۰ میلی‌ولت و ۱ میلی‌آمپر، چهار حافظه تنظیمات و حفاظت‌های OVP و OCP این مدل را برای تعمیرات الکترونیک، تست برد، راه‌اندازی مدار و کار آموزشی مناسب می‌کند.

VICTOR 3005C حداکثر ۱۵۰ وات توان خروجی دارد و می‌تواند میان حالت ولتاژ ثابت CV و جریان ثابت CC به‌صورت خودکار جابه‌جا شود. نمایشگر LED چهاررقمی، ولتاژ و جریان را هم‌زمان نشان می‌دهد و کلید خروجی اجازه می‌دهد پیش از اعمال برق به مدار، تنظیمات انجام شوند. بدنه فلزی، دسته حمل، ترمینال زمین و سیستم هواخنک برای استفاده رومیزی مستمر طراحی شده‌اند.

🔍 معرفی VICTOR 3005C و کاربردهای آزمایشگاهی

منبع تغذیه رومیزی باید ولتاژ DC کنترل‌شده را بدون وابستگی مستقیم به بار فراهم کند و هم‌زمان جریان مدار را محدود نگه دارد. مدل 3005C برای طیف متداول مدارهای ۳٫۳، ۵، ۹، ۱۲، ۱۵ و ۲۴ ولت فضای کافی دارد و سقف پنج آمپر آن برای بسیاری از بردهای تعمیراتی، موتورهای DC کوچک، ماژول‌ها، تجهیزات صوتی و نمونه‌های آزمایشگاهی مناسب است.

در تعمیر برد، محدودکردن جریان پیش از روشن‌کردن مدار اهمیت زیادی دارد. اگر برد اتصال کوتاه یا مصرف غیرعادی داشته باشد، حالت CC جلوی افزایش کنترل‌نشده جریان را می‌گیرد. تعمیرکار می‌تواند ابتدا جریان مجاز را پایین تنظیم کند، خروجی را فعال کند و رفتار مصرف را ببیند. این روش برای پیدا کردن خرابی مسیر تغذیه و کاهش خطر آسیب بیشتر مفید است.

در طراحی و آموزش نیز VICTOR 3005C امکان بررسی رفتار مدار در ولتاژهای مختلف را می‌دهد. می‌توان افت ولتاژ، نقطه شروع رگولاتور، مصرف یک ماژول و واکنش مدار به محدودیت جریان را مشاهده کرد. نمایش هم‌زمان ولتاژ و جریان باعث می‌شود تغییر بار بدون نیاز دائمی به دو ابزار جدا دیده شود، هرچند برای اندازه‌گیری بسیار حساس همچنان ابزار مرجع مستقل ارزش دارد.

⚡ خروجی متغیر ۰ تا ۳۰ ولت و ۰ تا ۵ آمپر

بازه خروجی ولتاژ ۰ تا ۳۰ ولت DC و بازه جریان ۰ تا ۵ آمپر است. توان نظری در بیشترین ولتاژ و جریان به ۱۵۰ وات می‌رسد. مقدار واقعی موردنیاز مدار باید پیش از اتصال مشخص باشد و سیم‌های خروجی نیز باید جریان هدف را تحمل کنند. برای جریان‌های بالا از کابل کوتاه، سطح مقطع مناسب و اتصال محکم استفاده کنید تا افت و گرم‌شدن کانکتورها کاهش یابد.

سه ترمینال جلوی دستگاه شامل منفی، زمین و مثبت هستند. ترمینال زمین برای اتصال مرجع شاسی یا حفاظت در شرایط لازم به کار می‌رود و با خروجی منفی یکسان فرض نمی‌شود، مگر آنکه کاربر مطابق طراحی آزمایش آن‌ها را به هم متصل کند. این جداسازی برای ساخت خروجی شناور یا تعیین نقطه مرجع مدار مفید است.

پیش از اتصال بار، ولتاژ و حد جریان را تنظیم کنید و خروجی را خاموش نگه دارید. سپس قطب مثبت و منفی را دوباره بررسی کنید و خروجی را فعال کنید. اتصال معکوس ممکن است به مدار، باتری یا قطعه آسیب بزند. هنگام کار با بار القایی، موتور یا سیم‌پیچ، تمهیدات مناسب برای ولتاژ برگشتی مانند دیود هرزگرد ضروری است.

🔄 حالت ولتاژ ثابت CV و جریان ثابت CC

در حالت CV دستگاه ولتاژ تنظیم‌شده را ثابت نگه می‌دارد و جریان متناسب با نیاز بار تغییر می‌کند. اگر بار بخواهد بیش از حد تنظیم‌شده جریان بکشد، منبع به حالت CC می‌رود و جریان را محدود می‌کند؛ در این وضعیت ولتاژ ممکن است برای حفظ حد جریان کاهش یابد. این انتقال خودکار یکی از مهم‌ترین ویژگی‌های منبع تغذیه آزمایشگاهی است.

برای تنظیم محدودکننده جریان می‌توان در شرایط ایمن خروجی را با روش توصیه‌شده کوتاه کرد، مقدار جریان را تنظیم کرد و سپس اتصال کوتاه را برداشت؛ راهنمای دستگاه و روش کارگاه باید ملاک باشد. روش دیگر استفاده از بار الکترونیکی یا مقاومت توان مناسب است. هرگز ترمینال‌ها را با کابل ضعیف یا اتصال نامطمئن برای جریان بالا کوتاه نکنید.

هنگام تغذیه یک برد ناشناخته، حد جریان را از مقدار کم شروع کنید و مرحله‌ای بالا ببرید. اگر VICTOR 3005C زود وارد CC شود، مدار ممکن است جریان بیشتری از حد تعیین‌شده نیاز داشته باشد یا خطایی در آن وجود داشته باشد. قبل از افزایش حد، مصرف مورد انتظار، دمای قطعات و نبود اتصال کوتاه را بررسی کنید.

🎯 وضوح، پایداری و ریپل پایین

وضوح نمایش و تنظیم ولتاژ ۱۰ میلی‌ولت و وضوح جریان ۱ میلی‌آمپر اعلام شده است. نمایشگر چهاررقمی امکان تنظیم و مشاهده دقیق‌تر نسبت به مدل‌های سه‌رقمی را فراهم می‌کند. دقت نمایش ولتاژ برای این مدل ±(۰٫۵ درصد + ۲۰ میلی‌ولت) اعلام شده و باید با وضوح تفکیک شود؛ تعداد رقم بیشتر الزاماً به معنای دقت مطلق بالاتر نیست.

تنظیم بار ولتاژ حداکثر ۰٫۰۱ درصد به‌علاوه ۲ میلی‌ولت و تنظیم خط ولتاژ حداکثر ۰٫۰۱ درصد به‌علاوه ۳ میلی‌ولت است. این اعداد نشان می‌دهند تغییر بار یا تغییرات معمول ورودی چه اثری بر خروجی دارد. برای جریان، تنظیم بار حداکثر ۰٫۱ درصد به‌علاوه ۱۰ میلی‌آمپر و تنظیم خط حداکثر ۰٫۱ درصد به‌علاوه ۳ میلی‌آمپر ذکر شده است.

ریپل ولتاژ حداکثر ۲ میلی‌ولت RMS و ریپل و نویز جریان حداکثر ۳ میلی‌آمپر RMS اعلام شده است. ساختار خطی به‌طور معمول خروجی کم‌نویزتری از بسیاری از منابع سوئیچینگ اقتصادی فراهم می‌کند. این ویژگی در آزمایش مدار آنالوگ، تقویت‌کننده، سنسور و بخش‌های حساس مفید است، اما برای اندازه‌گیری نویز بسیار کم باید کابل‌کشی، اتصال زمین، پهنای باند ابزار و شرایط محیط نیز کنترل شوند.

برای اطمینان از عدد خروجی، به‌ویژه پیش از اتصال مدار گران‌قیمت، ولتاژ را با مولتی‌متر کالیبره بررسی کنید. اگر اختلافی دیده شد، تاریخ کالیبراسیون، دمای دستگاه، زمان گرم‌شدن و کیفیت کابل‌ها را در نظر بگیرید. مشخصات در شرایط کاری ۰ تا ۴۰ درجه و رطوبت حداکثر ۸۰ درصد ارائه شده‌اند.

🎛️ نمایشگر چهاررقمی، چهار حافظه و قفل

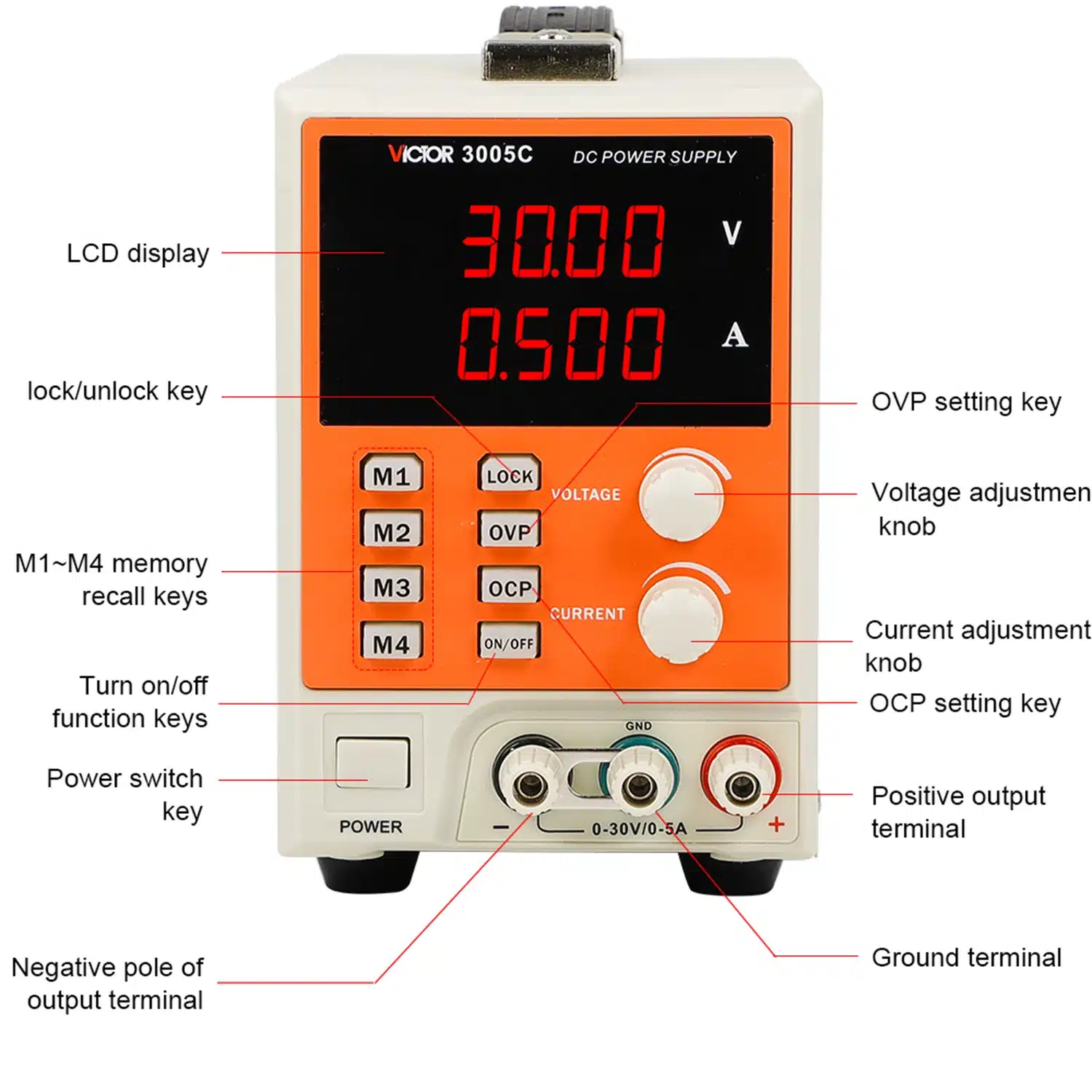

صفحه جلوی VICTOR 3005C دو ردیف عدد بزرگ برای ولتاژ و جریان دارد. پیچ‌های جداگانه امکان تغییر مقدارها را فراهم می‌کنند و کلید ON/OFF خروجی، برق DC را بدون خاموش‌کردن کل دستگاه قطع یا وصل می‌کند. این جداسازی برای تنظیم امن پیش از اتصال بار و مقایسه رفتار مدار در حالت روشن و خاموش مفید است.

چهار کلید M1 تا M4 برای ذخیره و فراخوانی تنظیمات پرتکرار در نظر گرفته شده‌اند. برای نمونه می‌توان ۵ ولت با محدودیت مشخص، ۱۲ ولت برای ماژول‌ها، ۲۴ ولت برای تجهیزات صنعتی سبک و یک حالت کم‌جریان برای عیب‌یابی را ذخیره کرد. پیش از فراخوانی هر حافظه، مطمئن شوید مدار متصل توان تحمل ولتاژ و جریان ذخیره‌شده را دارد.

کلید LOCK از تغییر ناخواسته تنظیمات جلوگیری می‌کند. این قابلیت زمانی ارزشمند است که دستگاه در کار طولانی، تست تکراری یا محیط آموزشی استفاده می‌شود. OVP حد اضافه‌ولتاژ و OCP حد اضافه‌جریان را تعیین می‌کنند. نمایش روشن و سطح جلوی ساده باعث می‌شود وضعیت دستگاه سریع دیده شود، اما کاربر باید معنای CV، CC، OVP و OCP را پیش از استفاده بداند.

🛡️ حفاظت‌های OVP، OCP و افزایش دما

حفاظت اضافه‌ولتاژ OVP برای بازه ۰ تا ۳۰ ولت و حفاظت اضافه‌جریان OCP برای بازه ۰ تا ۵ آمپر تعریف شده است. این حفاظت‌ها لایه‌ای کمکی هستند و جای انتخاب درست ولتاژ، حد جریان و فیوز مدار را نمی‌گیرند. قبل از اتصال محصول حساس، حدود حفاظت را متناسب با حداکثر مجاز آن تعیین کنید.

حفاظت دمایی در شرایط افزایش حرارت وارد عمل می‌شود. سنگینی ساختار ترانسی و جریان خروجی بالا می‌توانند در بار طولانی گرما تولید کنند. دریچه‌های هوا باید آزاد بمانند و دستگاه به دیوار یا تجهیزات دیگر چسبانده نشود. قرار دادن کاغذ، پارچه یا ابزار روی بدنه می‌تواند جریان هوا را محدود کند.

ورودی نامی برق ۲۲۰ ولت AC با تلرانس ±۱۰ درصد و فرکانس ۵۰ هرتز است. دستگاه باید به پریز ارت‌دار سالم متصل شود و پیش از استفاده، کابل برق و بدنه بررسی شوند. بازکردن بدنه به دلیل وجود ولتاژ خطرناک و انرژی ذخیره‌شده باید فقط توسط فرد متخصص انجام شود. هنگام بوی غیرعادی، صدای غیرمعمول یا داغی بیش از حد، خروجی و سپس برق دستگاه قطع شود.

🏗️ طراحی خطی، بدنه فلزی و حمل رومیزی

ابعاد دستگاه ۲۶٫۵×۱۰٫۳×۱۵٫۶ سانتی‌متر و وزن آن حدود ۵ کیلوگرم است. وزن نسبتاً بالا با ساختار ترانسی مدل خطی سازگار است و هنگام چرخاندن پیچ‌ها به پایداری دستگاه روی میز کمک می‌کند. دسته بالای بدنه جابه‌جایی را آسان‌تر می‌کند، اما پیش از حمل باید کابل‌ها جدا و دستگاه خاموش باشد.

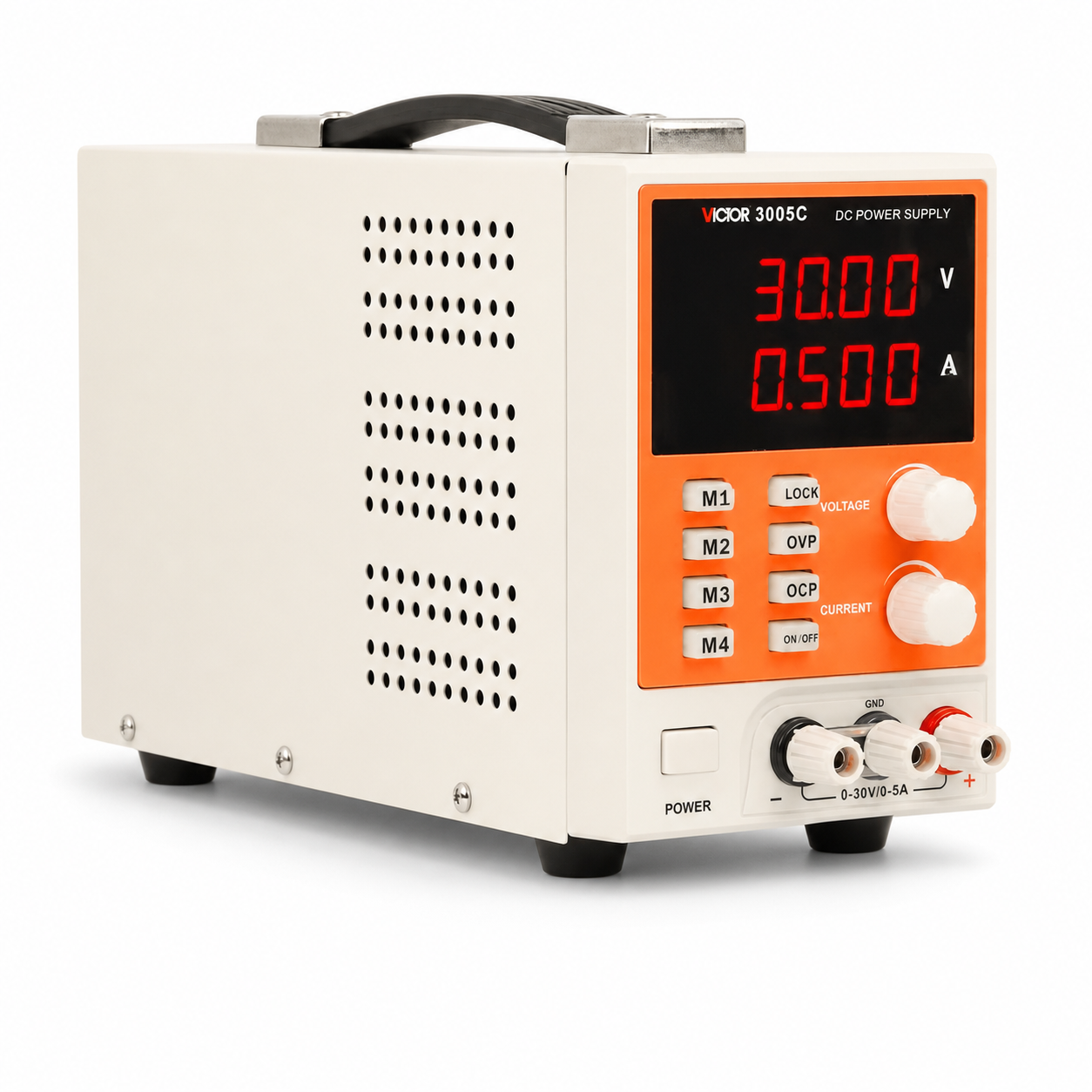

بدنه فلزی روشن با پنل نارنجی، دریچه‌های جانبی و چهار پایه، ظاهر مشخص این سری را می‌سازد. تصویر اصلی صفحه فقط یک دستگاه دقیق 3005C را نشان می‌دهد. تصویر دوم راهنمای کنترل‌های همین مدل است؛ عکس‌های مدل‌های 3005AC و 3010AC عمداً کنار گذاشته شده‌اند تا مشتری محصول دیگری را با این مدل اشتباه نگیرد.

خنک‌سازی هوا برای دفع گرما استفاده می‌شود. گردوغبار زیاد می‌تواند مسیر هوا را محدود کند، بنابراین دستگاه در محیط خشک و تمیز نگهداری شود. شرایط انبارش اعلامی ۰ تا ۶۰ درجه سلسیوس و رطوبت حداکثر ۸۵ درصد است. پس از انتقال از محیط سرد به گرم، برای جلوگیری از اثر میعان پیش از روشن‌کردن فرصت هم‌دماشدن بدهید.

📦 اقلام همراه منبع تغذیه خطی ویکتور مدل VICTOR 3005C

• یک دستگاه منبع تغذیه خطی VICTOR 3005C
• یک کابل برق شهری
• یک جفت کابل خروجی قرمز و مشکی
• دفترچه راهنما

بسته این صفحه یک‌دستگاهی است. تصویر واقعی بسته، یک دستگاه و اقلام یادشده را نشان می‌دهد؛ وجود تصاویر مختلف در گالری به معنی تحویل چند منبع تغذیه نیست. شکل دوشاخه، رنگ کابل یا چاپ دفترچه ممکن است میان سری‌های وارداتی تفاوت جزئی داشته باشد، اما مدل روی پنل باید دقیقاً 3005C باشد.

📋 جدول مشخصات فنی VICTOR 3005C

⚖️ مقایسه 3005C با مدل 3005AC

برای مقایسه همه مدل‌ها می‌توانید دسته منبع تغذیه عصرتولز را ببینید. 3005C با ساختار خطی، وزن حدود پنج کیلوگرم و ریپل ولتاژ پایین برای کاربردی مناسب است که نویز کمتر و خروجی پایدار اولویت دارد. اندازه کشیده و دسته حمل نیز ویژگی ظاهری این نسخه است.

منبع تغذیه ویکتور VICTOR 3005AC نیز خروجی ۳۰ ولت ۵ آمپر و چهار حافظه دارد، اما بدنه جمع‌وجورتر و وزن بسیار کمتری دارد. انتخاب میان این دو فقط با شباهت نام انجام نشود: اگر ساختار خطی و ریپل پایین اهمیت بیشتری دارد، 3005C منطقی است؛ اگر وزن و فضای میز اولویت دارند، مشخصات 3005AC را بررسی کنید.

مدل 3010AC نیز به خانواده دیگری با جریان ۱۰ آمپر تعلق دارد و تصویر آن برای این صفحه استفاده نشده است. عدد مدل، نوع ساختار، سقف جریان و ابعاد باید پیش از خرید دقیق تطبیق داده شوند. VICTOR 3005C برای یک خروجی ۳۰ ولت ۵ آمپر تعریف شده و محصول چندکاناله یا ۱۰ آمپر نیست.

🛒 قیمت و خرید VICTOR 3005C از عصرتولز

قیمت VICTOR 3005C از خواندن تازه منبع و فرمول مصوب عصرتولز محاسبه می‌شود. به دلیل نوسان بازار ابزار آزمایشگاهی، عدد نمایش‌داده‌شده در همین صفحه هنگام ثبت سفارش ملاک است. پیش از خرید، نیاز خود به ساختار خطی، خروجی ۳۰V/5A، وزن حدود پنج کیلوگرم و نبود خروجی USB را بررسی کنید.

این محصول با گارانتی اصالت و سلامت فیزیکی ارائه می‌شود و تنوع واقعی آن فقط گارانتی است. پس از تحویل، مدل 3005C روی پنل، سلامت بدنه، نمایشگر، پیچ‌ها، ترمینال‌ها، کابل برق و کابل‌های خروجی را بررسی کنید. پیش از اتصال مدار اصلی، ولتاژ خروجی و عملکرد محدودکننده جریان با بار یا ابزار مناسب آزمایش شود.

❓ پرسش‌های متداول درباره VICTOR 3005C

آیا VICTOR 3005C منبع تغذیه خطی است؟

بله، VICTOR 3005C در منبع و کاتالوگ به‌عنوان منبع تغذیه خطی و ترانسی معرفی شده و وزن حدود پنج کیلوگرم و ریپل پایین دارد.

حداکثر ولتاژ، جریان و توان چقدر است؟

خروجی از ۰ تا ۳۰ ولت و ۰ تا ۵ آمپر تنظیم می‌شود و بیشینه توان نظری ۱۵۰ وات است.

تفاوت 3005C با 3005AC چیست؟

هر دو خروجی ۳۰ ولت ۵ آمپر دارند، اما 3005C نسخه خطی سنگین‌تر با ابعاد ۲۶٫۵×۱۰٫۳×۱۵٫۶ سانتی‌متر است؛ 3005AC بدنه جمع‌وجورتر و وزن بسیار پایین‌تری دارد.

آیا دستگاه حافظه تنظیمات دارد؟

بله، چهار کلید M1 تا M4 برای ذخیره و فراخوانی تنظیمات پرتکرار در نظر گرفته شده است.

آیا 3005C خروجی USB دارد؟

خیر، در جدول مشخصات این مدل خروجی USB ندارد. ترمینال‌های خروجی DC مثبت، منفی و زمین روی پنل جلو قرار دارند.

آیا تصاویر صفحه چند دستگاه را نشان می‌دهند؟

خیر. هر خرید VICTOR 3005C شامل یک دستگاه است و تصاویر فقط نمای محصول و راهنمای کنترل‌های همان مدل هستند.

• مدل: VICTOR 3005C
• نوع: منبع تغذیه خطی آزمایشگاهی تک‌کانال
• خروجی: ۰ تا ۳۰ ولت و ۰ تا ۵ آمپر
• توان: حداکثر ۱۵۰ وات
• حالت: CV و CC
• وضوح: ۱۰ میلی‌ولت و ۱ میلی‌آمپر
• حافظه: چهار گروه M1 تا M4
• حفاظت: OVP، OCP و افزایش دما
• ابعاد: ۲۶٫۵×۱۰٫۳×۱۵٫۶ سانتی‌متر
• وزن: حدود ۵ کیلوگرم
