منبع تغذیه سوئیچینگ ۱۵ ولت ۲۰ آمپر مستک مدل MESTEK DP1520MF یک پاورساپلای رومیزی ۳۰۰ وات با خروجی قابل تنظیم ۰ تا ۱۵ ولت و ۰ تا ۲۰ آمپر است. نام انگلیسی کامل آن MESTEK DP1520MF 15V 20A 300W Single-Channel Switching DC Power Supply with 4-Digit Display and CV/CC Control است. mestek dp1520mf برای تعمیر برد، آزمون تجهیزات ۱۲ ولتی، راه‌اندازی موتور DC، بررسی ماژول‌های توان و پروژه‌هایی ساخته شده که ولتاژ پایین‌تر اما جریان بیشتری لازم دارند.

⚡ معرفی MESTEK DP1520MF

نقطه قوت mestek dp1520mf ترکیب ولتاژ حداکثر ۱۵ ولت با جریان حداکثر ۲۰ آمپر است. این ترکیب با مدل‌های ۳۰ ولت ۱۰ آمپر توان یکسان ۳۰۰ وات دارد، اما برای بارهای کم‌ولتاژ و پرجریان مناسب‌تر است. بنابراین پیش از خرید باید بیشترین ولتاژ لازم برای مدار مشخص شود؛ اگر پروژه به ولتاژ بالاتر از ۱۵ ولت نیاز دارد، این مدل انتخاب درستی نیست.

در تصویر اصلی فقط یک دستگاه تکی و دقیق DP1520MF دیده می‌شود. نمای کناری همان محصول نیز در گالری قرار می‌گیرد و وجود چند تصویر به معنی تحویل چند دستگاه نیست. تصویر اشتباه مدل DP305MP که در محتوای منبع دیده شد عمداً حذف شده و در گالری عصرتولز استفاده نمی‌شود.

🎛️ تنظیم ولتاژ و محدودکننده جریان

کنترل‌های جلوی دستگاه برای تنظیم ولتاژ و جریان طراحی شده‌اند. در کار با برد حساس، ابتدا محدودیت جریان را روی مقدار محافظه‌کارانه قرار دهید، سپس ولتاژ را تنظیم و بعد خروجی را به مدار متصل کنید. نمایشگر چهاررقمی امکان خواندن تغییرات کوچک‌تر را فراهم می‌کند و تفکیک اعلام‌شده برای ولتاژ ۱۰ میلی‌ولت و برای جریان ۱۰ میلی‌آمپر است.

تفکیک نمایشگر با دقت مطلق یکسان نیست. دقت و پایداری واقعی به شرایط بار، گرم‌شدن دستگاه، کیفیت کابل و کالیبراسیون وابسته است. برای اندازه‌گیری مرجع، ولتاژ و جریان را با مولتی‌متر یا ابزار کالیبره مستقل کنترل کنید. سازنده توصیه می‌کند دستگاه پیش از اندازه‌گیری دقیق حدود ۱۰ دقیقه روشن بماند.

🔄 عملکرد CV و CC

mestek dp1520mf در دو ناحیه ولتاژ ثابت CV و جریان ثابت CC کار می‌کند. در حالت CV، خروجی روی ولتاژ تنظیم‌شده باقی می‌ماند. اگر بار بخواهد بیش از حد جریان انتخاب‌شده مصرف کند، منبع وارد CC می‌شود و برای محدودکردن جریان، ولتاژ خروجی را کاهش می‌دهد. این رفتار برای روشن‌کردن مرحله‌ای برد و شناسایی اتصال یا مصرف غیرعادی کاربردی است.

محدودسازی جریان جای حفاظت کامل مدار، فیوز مناسب یا سیم استاندارد را نمی‌گیرد. جریان ۲۰ آمپر می‌تواند کابل نازک، گیره ضعیف یا اتصال شل را سریع گرم کند. مسیر خروجی باید کوتاه، سالم و متناسب با جریان واقعی باشد و اتصال‌ها پیش از فعال‌کردن خروجی دوباره بررسی شوند.

📟 دقت، تنظیم بار و ریپل خروجی

برای خانواده MF اثر منبع روی ولتاژ حداکثر ۰٫۱ درصد به‌علاوه ۵ میلی‌ولت و روی جریان حداکثر ۰٫۰۱ درصد به‌علاوه ۳ میلی‌آمپر اعلام شده است. اثر بار مدل DP1520MF روی ولتاژ حداکثر ۰٫۱ درصد به‌علاوه ۵ میلی‌ولت و روی جریان حداکثر ۰٫۰۱ درصد به‌علاوه ۵ میلی‌آمپر است.

ریپل ولتاژ حداکثر ۱۰ میلی‌ولت RMS و ریپل جریان حداکثر ۱۰ میلی‌آمپر RMS گزارش شده است. ریپل پایین برای آزمایش مدارهای صوتی، بخش‌های آنالوگ و بردهایی که به نویز منبع حساس‌اند اهمیت دارد. با این حال نتیجه نهایی علاوه بر خود منبع به زمین‌بندی، مسیر کابل، نوع بار و محیط آزمایش نیز وابسته است.

🛡️ خنک‌کاری و نکات ایمنی

خروجی ۳۰۰ وات در استفاده سنگین گرمای قابل توجهی تولید می‌کند. بدنه فلزی، دریچه‌های جانبی و فن خنک‌کننده برای دفع گرما در نظر گرفته شده‌اند. اطراف دریچه‌ها باید آزاد بماند و دستگاه روی سطح خشک، ثابت و غیرقابل اشتعال قرار گیرد. کابل برق دارای اتصال زمین حفاظتی باید سالم باشد و حذف ارت توصیه نمی‌شود.

اگر فن متوقف شد، بوی سوختگی، صدای غیرعادی یا نوسان شدید دیده شد، ابتدا خروجی و سپس برق ورودی قطع شود. بازکردن بدنه برای کاربر عادی ایمن نیست؛ خازن‌های داخلی ممکن است پس از خاموش‌شدن نیز انرژی خطرناک ذخیره کرده باشند.

🔌 ورودی برق و خروجی USB

ورودی این خانواده به‌صورت ۲۲۰ یا ۱۱۰ ولت AC متناسب با نسخه سفارش ارائه می‌شود؛ نوشته روی برچسب همان واحد تحویلی ملاک نهایی است. دو ترمینال مثبت و منفی برای خروجی DC روی پنل قرار دارند. پورت USB جلویی برای شارژ کمکی است و نباید با خروجی قابل تنظیم اصلی اشتباه گرفته شود.

در بعضی تصاویر خانوادگی درگاه ارتباطی اختیاری دیده می‌شود، اما وجود RS232 روی همه نسخه‌های DP1520MF تضمین نشده است. به همین دلیل این صفحه فقط امکاناتی را قطعی معرفی می‌کند که برای مدل و نسخه عرضه‌شده تأیید شده‌اند و رابط اختیاری را جزو اقلام حتمی خرید نمی‌داند.

📐 ابعاد، وزن و طراحی ظاهری

ابعاد اعلام‌شده کارخانه برای خانواده دقیق MF برابر ۲۶۵ میلی‌متر عمق، ۱۵۵ میلی‌متر عرض و ۱۴۵ میلی‌متر ارتفاع و وزن حدود ۲٫۱ کیلوگرم است. برای قرارگیری روی میز، علاوه بر ابعاد بدنه باید فضای گردش هوا و خم کابل برق در پشت دستگاه نیز در نظر گرفته شود.

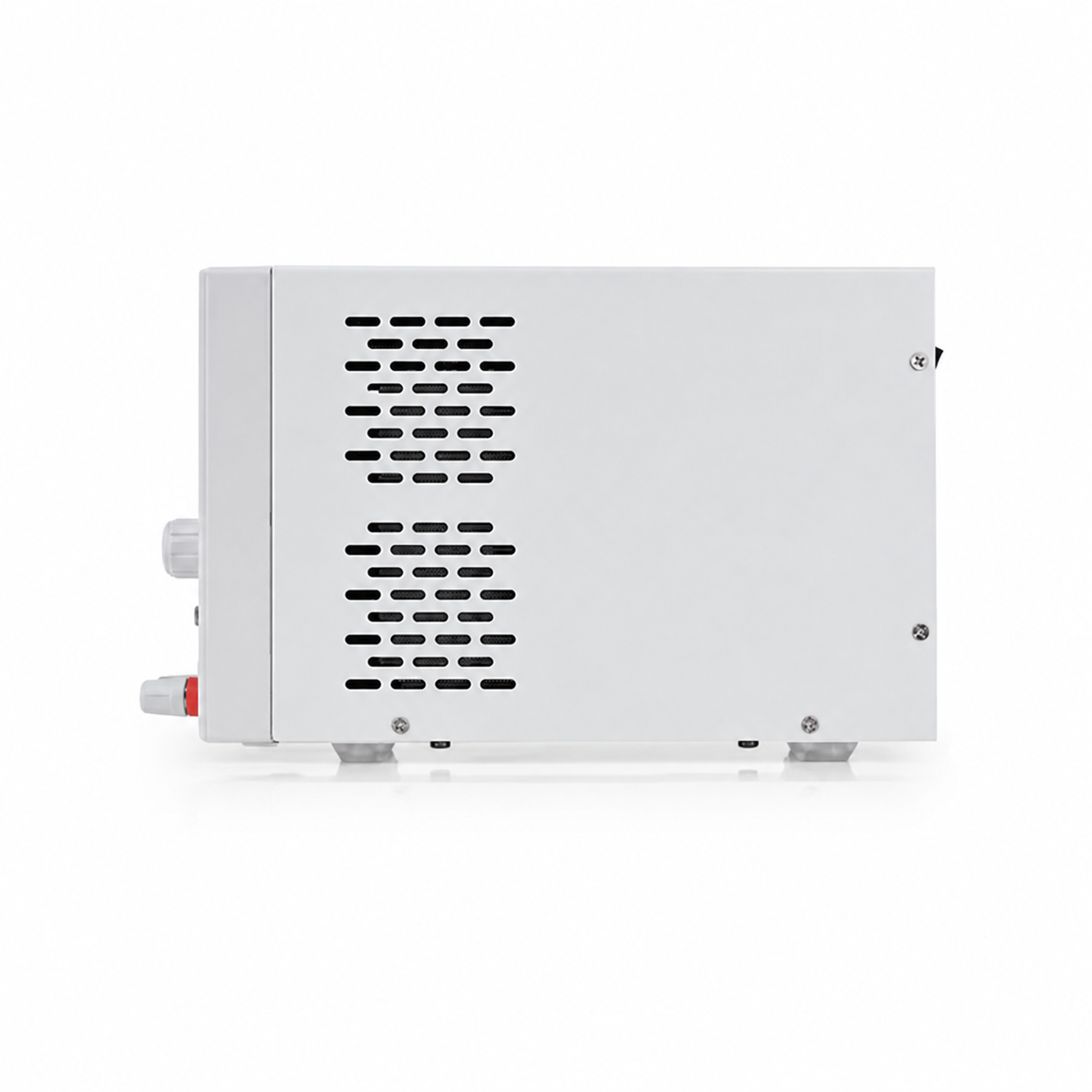

پنل سفید، نمایشگر تیره و چیدمان عمودی کنترل‌ها فضای کمی از سطح میز را اشغال می‌کند. تصویر اصلی مربع با زمینه سفید و تنها یک محصول آماده شده است؛ نمای کناری نیز مستقل و تک‌محصول است تا شکل بدنه و دریچه‌های تهویه روشن باشد.

🧪 روش استفاده پیشنهادی

1. برچسب ولتاژ ورودی mestek dp1520mf را با برق محل تطبیق دهید.
2. پیش از اتصال مدار، محدودیت جریان و ولتاژ را روی مقدار کم بگذارید.
3. قطب مثبت و منفی را با کابل مناسب و خروجی غیرفعال متصل کنید.
4. خروجی را فعال و وضعیت CV یا CC را زیر نظر بگیرید.
5. در بار زیاد، دمای کابل، ترمینال و مسیر تهویه را مرتب کنترل کنید.

📊 جدول مشخصات فنی

📦 اقلام همراه

• یک دستگاه: منبع تغذیه MESTEK DP1520MF
• یک کابل برق: متناسب با ورودی دستگاه
• یک سیم خروجی: دارای گیره سوسماری
• یک دفترچه: راهنمای استفاده

هر سفارش این صفحه شامل یک دستگاه است. اقلام همراه بر اساس فهرست استاندارد کارخانه ثبت شده‌اند و وجود تصویرهای مختلف، تعداد کالای تحویلی را افزایش نمی‌دهد.

🔍 مقایسه با مدل‌های نزدیک

منبع تغذیه MESTEK DP3010A برای مدارهایی که تا ۳۰ ولت نیاز دارند مناسب‌تر است. منبع تغذیه MESTEK DP3020 هم‌زمان ۳۰ ولت و ۲۰ آمپر ارائه می‌کند، اما توان، اندازه و هزینه بالاتری دارد. مدل مناسب باید بر اساس ولتاژ واقعی بار، جریان پیوسته و فضای کار انتخاب شود.

گزینه‌های مرتبط در دسته منبع تغذیه سوئیچینگ عصرتولز قابل مقایسه‌اند. برای مقایسه قیمت، فقط عدد آمپر کافی نیست و باید توان، ریپل، تفکیک نمایش و امکانات حفاظتی نیز بررسی شود.

💰 قیمت و خرید MESTEK DP1520MF

قیمت mestek dp1520mf بر اساس موجودی و قیمت روز تأمین‌کننده به‌روزرسانی می‌شود و مبلغ معتبر همان عدد نمایش‌داده‌شده در صفحه عصرتولز است. این مدل برای کاربری مناسب است که سقف ۱۵ ولت کافی باشد و جریان تا ۲۰ آمپر اهمیت داشته باشد.

پیش از خرید، جریان پیوسته و لحظه‌ای بار، قطر کابل، نوع کانکتور و تهویه میز را مشخص کنید. اگر به ولتاژ بالاتر، رابط رایانه‌ای قطعی یا چند خروجی مستقل نیاز دارید، مدل دیگری انتخاب شود.

❓ پرسش‌های متداول

آیا DP1520MF توان ۳۰۰ وات دارد؟

بله؛ حاصل حداکثر ۱۵ ولت و ۲۰ آمپر برابر ۳۰۰ وات است، ولی استفاده پیوسته باید با کابل و تهویه مناسب انجام شود.

آیا این مدل برای تجهیزات ۲۴ ولتی مناسب است؟

خیر؛ حداکثر خروجی ۱۵ ولت است و برای بار ۲۴ ولتی باید منبعی با سقف ولتاژ بیشتر انتخاب شود.

آیا RS232 حتماً روی دستگاه وجود دارد؟

خیر؛ این رابط در مستندات به‌صورت اختیاری دیده می‌شود و جزو ویژگی قطعی همه نسخه‌ها اعلام نشده است.

در هر خرید چند دستگاه تحویل می‌شود؟

یک دستگاه MESTEK DP1520MF تحویل می‌شود؛ تصاویر گالری فقط نماهای متفاوت همان کالای تکی هستند.

✅ مشخصات کوتاه و موردی

• برند: MESTEK / مستک
• مدل: DP1520MF
• خروجی: ۰ تا ۱۵ ولت و ۰ تا ۲۰ آمپر
• توان: حداکثر ۳۰۰ وات
• حالت‌ها: CV و CC
• تفکیک: ۱۰ میلی‌ولت و ۱۰ میلی‌آمپر
• ریپل: حداکثر ۱۰mV RMS و ۱۰mA RMS
• ابعاد: ۲۶۵ × ۱۵۵ × ۱۴۵ میلی‌متر
• وزن: حدود ۲٫۱ کیلوگرم
• تعداد: یک دستگاه در هر سفارش
