مولتی متر کالیبراتور فرایند ویکتور مدل VICTOR 77+ ابزار دوکاره اندازهگیری و تولید سیگنال فرایندی است که ولتاژ و جریان DC، ولتاژ AC، مقاومت، دیود و پیوستگی را میسنجد و خروجی ولتاژ تا ۱۱ ولت، جریان و شبیهسازی ترانسمیتر تا ۲۲ میلیآمپر و تغذیه لوپ ۲۴ ولت ارائه میدهد. تمام اطلاعات این صفحه برای مدل دقیق 77+ تنظیم شده است تا پسوند، محدوده و ویژگیهای مدل مجاور به اشتباه وارد این محصول نشود.
🔍 معرفی و کاربرد مولتی متر کالیبراتور فرایند ویکتور مدل VICTOR 77+
مولتی متر کالیبراتور فرایند ویکتور مدل VICTOR 77+ برای کارشناسان ابزار دقیق، راهاندازی و نگهداری PLC و DCS، تعمیرکاران ترانسمیتر، آزمایشگاههای فرایند و تکنسینهایی که یک مولتیمتر و کالیبراتور قابلحمل را در یک دستگاه میخواهند طراحی شده است. ارزش این ابزار زمانی مشخص میشود که انتخاب بر اساس عدد، روش اندازهگیری و شرایط واقعی پروژه انجام شود. شباهت ظاهری اعضای یک سری به معنی یکسانبودن رنج، دقت یا لوازم آنها نیست و نام کامل مدل باید روی بدنه و سفارش کنترل شود.
ابتدا نقش دستگاه بهصورت Measure، Source یا Simulate مشخص و سپس سوکت متناسب انتخاب میشود. در حالت اندازهگیری، سیگنال فرایند بدون بارگذاری نامناسب خوانده میشود؛ در حالت تولید، مقدار از صفر یا سطح امن آغاز و با کلیدهای پلهای یا تنظیم ریز افزایش مییابد. برای شبیهسازی ترانسمیتر، منبع تغذیه حلقه خارجی و مسیر جریان طبق نقشه قرار میگیرند؛ در صورت نیاز نیز منبع لوپ داخلی ۲۴ ولت فقط برای مدار سازگار فعال میشود. اجرای درست این مراحل احتمال خطای ناشی از اتصال، آلودگی، انتخاب رنج یا شرایط محیطی را کاهش میدهد و نتیجه قابل تکرارتری فراهم میکند.

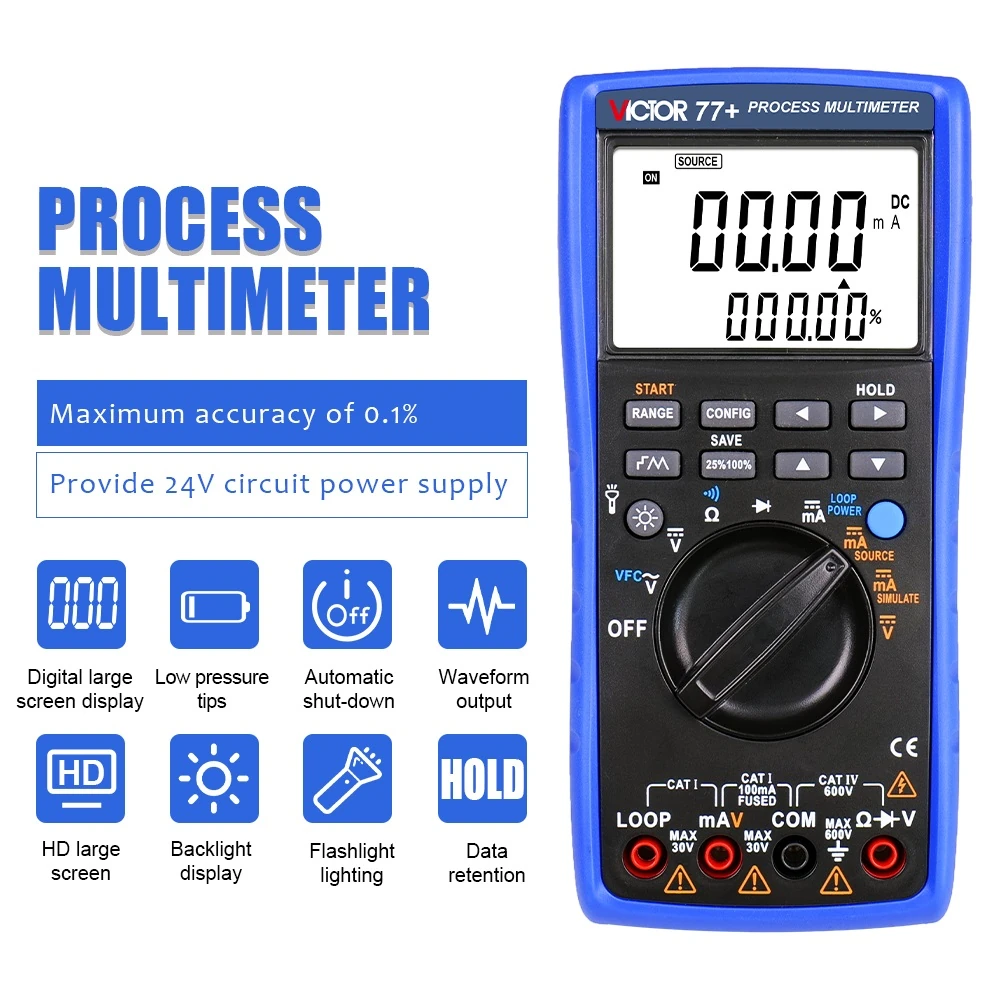

⚙️ ویژگیهای کلیدی و مزیتهای عملی
- اندازهگیری ولتاژ DC تا ±51V
- اندازهگیری ولتاژ AC و VFC تا 510V
- اندازهگیری جریان DC تا ±50mA
- خروجی ولتاژ DC از -1 تا 11V
- خروجی و شبیهسازی جریان 0 تا 22mA
- منبع تغذیه لوپ 24V
- خروجی موج و پلههای 25% و 100%
- نور پسزمینه، Data Hold، چراغ قوه و خاموشی خودکار
این ویژگیها باید در کنار یکدیگر دیده شوند. بزرگبودن یک رنج بهتنهایی معیار کافی نیست؛ تفکیک، روش آزمون، ایمنی، حافظه، نوع ارتباط و ابعاد نیز روی مناسببودن محصول اثر دارند. در عصرتولز این مدل مستقل ثبت شده تا کاربر بتواند جدول همین نسخه را با نیاز فنی خود مقایسه کند.
🧭 راهنمای انتخاب و استفاده
اشتباهگرفتن سوکت اندازهگیری با خروجی یا اتصال خروجی جریان به منبع ولتاژدار میتواند دستگاه یا حلقه کنترل را آسیب بزند. تغذیه لوپ ۲۴ ولت جایگزین منبع عمومی نیست. رنج اندازهگیری جریان این مدل ±۵۰mA و رنج تولید یا شبیهسازی ۰ تا ۲۲mA است؛ بنابراین برای جریانهای قدرت مناسب نیست. دقت خروجی، شرایط بار، مقاومت مسیر و سلامت فیوز باید پیش از نتیجهگیری کنترل شوند. پیش از خرید، بیشترین مقدار مورد انتظار، محیط کار، روش اتصال و نیاز به ثبت یا انتقال داده مشخص شود. سپس جدول این صفحه با پروژه تطبیق داده شود؛ انتخاب صرفاً بر اساس نام خانواده میتواند به خرید مدل نامناسب منجر شود.
پیش از استفاده، بدنه، فک، پراب، کابل یا رابطها از نظر آسیب بررسی شوند. منبع تغذیه باید کافی باشد و آزمون ابتدا در شرایط کنترلشده انجام گیرد. در کارهای الکتریکی، رده ایمنی و تجهیزات حفاظت فردی رعایت شود؛ در ابزارهای لیزری نگاه مستقیم به پرتو ممنوع است و در ابزارهای دما یا نور، زمان پایدارشدن حسگر در نظر گرفته شود.
📊 جدول مشخصات فنی
| اندازهگیری ولتاژ DC |
-51.00 تا 51.00V؛ تفکیک 10mV؛ دقت 0.1%+0.04V |
| اندازهگیری ولتاژ AC |
0.0 تا 510.0V؛ تفکیک 100mV؛ دقت 1%+1V |
| اندازهگیری VFC |
0.0 تا 510.0V؛ تفکیک 100mV؛ دقت 4%+1V |
| مقاومت رنج 5.100kΩ |
تفکیک 0.001kΩ؛ دقت 0.1%+0.004kΩ |
| مقاومت رنج 510.0Ω |
تفکیک 0.1Ω؛ دقت 0.1%+0.4Ω |
| اندازهگیری جریان DC |
-50.00 تا 50.00mA؛ تفکیک 0.01mA؛ دقت 0.1%+0.04mA |
| آزمون دیود |
تا 2V؛ تفکیک 0.001V؛ دقت 1%+0.02V |
| آزمون پیوستگی |
رنج 500Ω؛ بیزر در حداکثر 50Ω |
| خروجی ولتاژ DC |
-1.00 تا 11.00V؛ تفکیک 10mV؛ دقت 0.2%+0.04V |
| خروجی جریان DC |
0.00 تا 22.00mA؛ تفکیک 0.01mA؛ دقت 0.2%+0.04mA |
| شبیهسازی ترانسمیتر |
0.00 تا 22.00mA؛ تفکیک 0.01mA؛ دقت 0.2%+0.04mA |
| تغذیه لوپ |
24V با دقت ±10% |
| بیشترین دقت خروجی اعلامشده |
0.1% |
| نمایش خروجی |
4 رقمی |
| پله خروجی |
25% و 100% |
| خروجی موج |
دارد |
| نور پسزمینه و چراغ قوه |
دارد |
| Data Hold |
دارد |
| خاموشی خودکار |
دارد |
| هشدار باتری ضعیف |
دارد |
| تغذیه |
سه باتری 1.5V نوع AA |

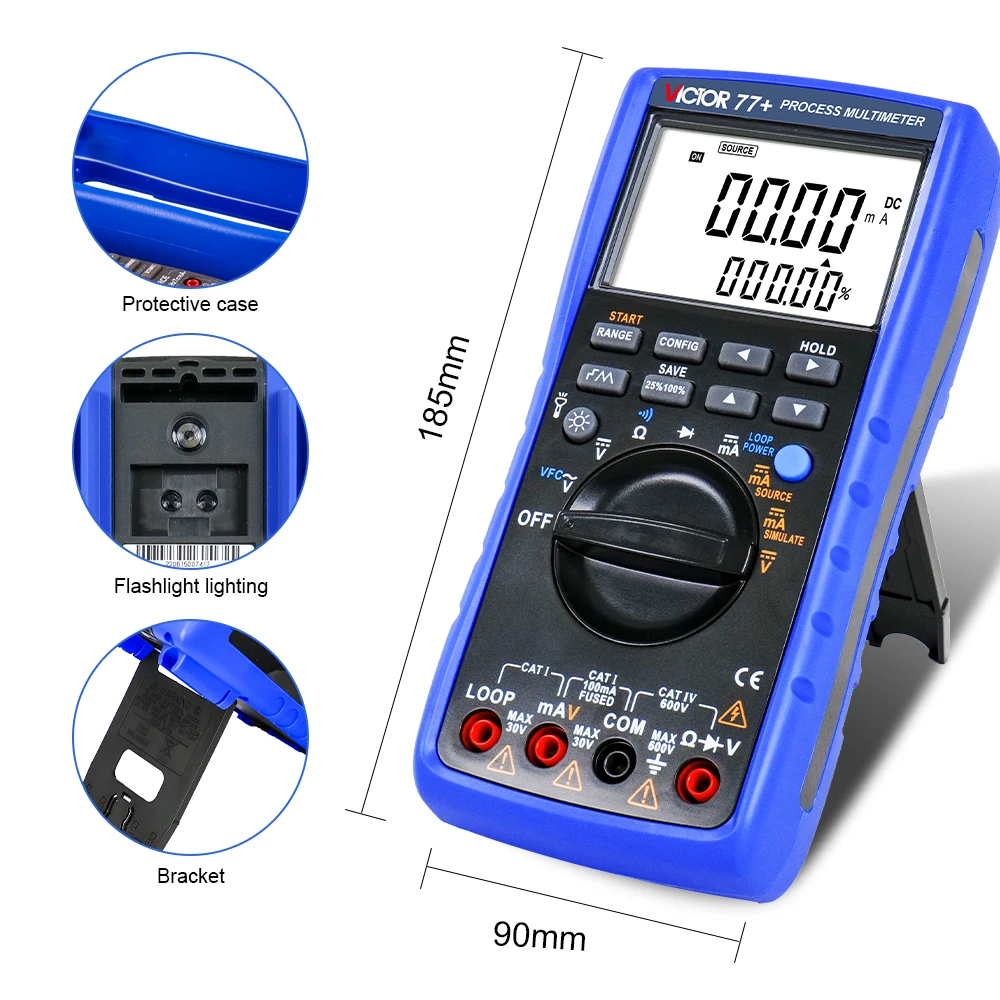

| ابعاد |
185×90×54mm |
| وزن |
حدود 500g |
مقادیر جدول از ستون رسمی همین مدل جدا شدهاند. اگر یک مشخصه بین چند عضو سری مشترک باشد، تفاوتهای ستون اختصاصی مانند جریان، توان، رنج یا وزن همچنان حفظ شده است. برای آزمونهای دارای الزام حقوقی یا کالیبراسیون، گواهی و دستورالعمل همان دستگاه نیز باید بررسی شود.
📦 اقلام همراه محصول
- مولتی متر کالیبراتور VICTOR 77+
- لیدهای تست صنعتی
- یک جفت گیره سوسماری
- فیوز یدکی
- دفترچه راهنمای محصول
- بستهبندی رسمی
زبان دفترچه یا شکل بستهبندی ممکن است میان سریهای توزیع تفاوت جزئی داشته باشد؛ اقلام اصلی بالا بر اساس معرفی رسمی نوشته شدهاند. اگر وجود یک کابل، براکت یا متعلّق برای پروژه حیاتی است، محتویات سری تامینشده باید پیش از سفارش نهایی کنترل شود.
🛒 قیمت و خرید مولتی متر کالیبراتور فرایند ویکتور مدل VICTOR 77+
این محصول فعلاً در عصرتولز ناموجود است و تا دریافت موجودی و قیمت خرید معتبر، قیمت حدسی برای آن ثبت نمیشود. پس از تامین واقعی، قیمت و وضعیت فروش از طریق همین صفحه بهروزرسانی خواهد شد.
برای بررسی گزینههای مرتبط میتوانید VICTOR 05S Loop Current Calibrator و Process and Electrical Calibrators را ببینید. متن لینکها و نشانیها انگلیسی و لاتین هستند تا ساختار داخلی و سئوی فنی سایت یکدست بماند.
❓ سوالات متداول
آیا تصاویر دقیقاً مربوط به همین مدلاند؟
بله. تصویر اصلی و گالری از فایلهای رسمی نامگذاریشده برای همین مدل انتخاب شدهاند. تصاویر کاربردی نیز محلی شدهاند و هیچ هاتلینک خارجی داخل متن باقی نمیماند.
چرا محصول ناموجود و بدون قیمت است؟
زیرا موجودی و قیمت تاییدشده در اختیار نیست. نمایش عدد یا موجودی فرضی میتواند تصمیم خرید را منحرف کند؛ بنابراین صفحه تا تامین واقعی ناموجود باقی میماند.
آیا مدل نزدیک میتواند جایگزین باشد؟
فقط پس از مقایسه رنج، دقت، روش آزمون، رابط و لوازم. پسوند مدل ممکن است تفاوت مهمی ایجاد کند و شباهت نام بهتنهایی برای جایگزینی کافی نیست.
برای نتیجه پایدار چه کاری لازم است؟
اتصال صحیح، حسگر یا کانکتور تمیز، منبع تغذیه کافی، انتخاب رنج مناسب و رعایت شرایط محیطی مهمترین عواملاند. در اندازهگیری حساس یک آزمون مرجع نیز مفید است.
آیا اطلاعات فنی قابل استناد است؟
مشخصات از معرفی رسمی محصول استخراج و برای خوانایی بازنویسی شدهاند؛ اما در پروژههای رسمی، دستورالعمل و گواهی کالیبراسیون همان دستگاه مبنای نهایی است.
