لنز واید 0.7X ریلایف مدل RELIFE M-22 یک عدسی کمکی 0.7X با نشان WD120 برای لوپ و میکروسکوپ استریو است که بزرگ‌نمایی نهایی را به ۰٫۷ برابر می‌رساند، میدان دید را وسیع‌تر می‌کند و فاصله کاری نامی ۱۲۰ میلی‌متر در اختیار تعمیرکار قرار می‌دهد. پیش از خرید relife m-22 باید قطر و نوع رزوه جلوی هد لوپ اندازه‌گیری شود؛ ادعای سازگاری عمومی برای یک قطعه رزوه‌ای دقیق نیست.

🔎 معرفی relife m-22 و نام انگلیسی کامل

نام انگلیسی کامل: RELIFE M-22 0.7X WD120 Auxiliary Objective / Barlow Lens for Compatible Stereo Microscopes, nominal 120mm working distance, approximately 50×50×23mm body and 47–48mm mounting interface.

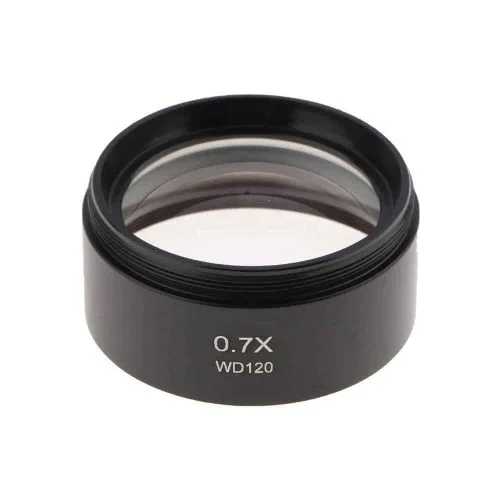

این محصول یک لنز اصلی مستقل برای دوربین نیست؛ در جلوی مجموعه اپتیکی یک لوپ استریو سازگار بسته می‌شود و ضریب کل سیستم را تغییر می‌دهد. نوشته‌های 0.7X و WD120 روی نمونه مرجع دیده می‌شوند و بدنه مشکی موجودی نیز نام RELIFE M-22 را دارد. نتیجه عملی، دیدن سطح بزرگ‌تری از برد با بزرگ‌نمایی کمتر و فضای بیشتر برای هویه، هیتر، پنس و دست است.

عدد WD120 به فاصله کاری نامی ۱۲۰ میلی‌متر اشاره دارد؛ یعنی فاصله تقریبی میان پایین اپتیک و سطحی که در فوکوس قرار می‌گیرد. مقدار واقعی می‌تواند با هد، زوم، چشمی، دوربین، ارتفاع پایه و نحوه نصب تغییر جزئی داشته باشد. بنابراین ۱۲۰ میلی‌متر یک مشخصه نامی سیستم سازگار است، نه تضمین برای هر لوپ و هر آرایش اپتیکی.

⚙️ جدول مشخصات فنی و طراحی ظاهری لنز RELIFE M-22

سه عدد فیزیکی تصویر ابعادی را باید جدا خواند: بدنه حدود ۵۰ میلی‌متر قطر و ۲۳ میلی‌متر ارتفاع دارد، درحالی‌که دهانه شفاف حدود 37 میلی‌متر نشان داده شده است. این اعداد جای قطر رزوه را نمی‌گیرند. برای انطباق، رزوه واقعی هد باید با کولیس و مشخصات سازنده لوپ بررسی شود.

🔭 اثر 0.7X بر بزرگ‌نمایی و میدان دید

ضریب relife m-22 کاهش‌دهنده است: بزرگ‌نمایی نهایی برابر بزرگ‌نمایی پایه ضرب‌در 0.7 خواهد بود. برای نمونه، لوپی با بازه 7X تا 45X در شرایط اپتیکی سازگار، به‌صورت نظری حدود 4.9X تا 31.5X می‌شود. این تبدیل به معنی «زوم بیشتر» نیست؛ در برابر کاهش بزرگ‌نمایی، سطح بزرگ‌تری از برد در یک قاب دیده می‌شود.

در تقریب ساده، اگر عوامل دیگر ثابت بمانند، اندازه خطی میدان دید می‌تواند نزدیک نسبت 1 / 0.7 یعنی حدود 1.43 برابر شود. این محاسبه توضیح اپتیکی است و نباید به‌صورت افزایش قطعی ۱٫۵ برابری برای همه میکروسکوپ‌ها نوشته شود. عدد واقعی به میدان چشمی، هد، سنسور دوربین، آداپتور C-mount و برش تصویر وابسته است.

فضای کاری بیشتر برای لحیم‌کاری، برداشتن شیلد، بررسی کانکتور و حرکت ابزار سودمند است؛ در عوض، جزئیات به اندازه حالت بدون عدسی بزرگ دیده نمی‌شوند. تعمیرکار می‌تواند پس از پیدا کردن ناحیه خرابی در میدان وسیع، زوم هد را افزایش دهد. وضوح نهایی فقط به M-22 وابسته نیست و تمیزی شیشه، هم‌محوری، نور، کیفیت هد و دوربین نیز اثر دارند.

📏 قطر 47 یا 48 میلی‌متر؛ روش درست کنترل سازگاری

در منابع دقیق، یک فهرست «قطر داخلی میکروسکوپ 47mm» و فروشندگان دیگر اتصال 48mm یا رزوه 1-7/8 اینچ را ثبت کرده‌اند. این دو عدد الزاماً تناقض ساخت نیستند؛ ممکن است یکی قطر داخلی محل پذیرش و دیگری قطر اسمی یا بیرونی رزوه را توصیف کند. بااین‌حال از روی نام «لوپ دوچشم» یا «سه‌چشم» نمی‌توان سازگاری را نتیجه گرفت.

پیش از سفارش، قطر بیرونی رزوه نری یا قطر داخلی رزوه مادگی هد، گام رزوه، جهت اتصال و فضای آزاد اطراف چراغ حلقه‌ای بررسی شود. سازگاری relife m-22 به رزوه و هندسه نصب بستگی دارد، نه تعداد چشمی‌ها. اگر قطر نزدیک ولی گام رزوه متفاوت باشد، فشار دادن یا بستن اجباری می‌تواند رزوه هد و بدنه لنز را خراب کند.

1. هد را پایدار کنید: زوم را در موقعیتی قرار دهید که دسترسی به دهانه پایین امن باشد.
2. رزوه را تمیز بررسی کنید: براده، گردوغبار یا ضربه در مسیر نباشد.
3. لنز را صاف هم‌محور کنید: ابتدا با فشار بسیار کم بچرخانید تا رزوه درست درگیر شود.
4. فقط بدنه را بگیرید: به شیشه فشار ندهید و بیش از حد سفت نکنید.
5. فوکوس و نور را دوباره تنظیم کنید: تغییر ضریب، ارتفاع هد و میدان روشنایی را تحت تأثیر می‌گذارد.

پس از نصب، در چند سطح زوم، یکنواختی فوکوس مرکز و لبه، نبود تیرگی گوشه‌ها و فاصله ابزار تا برد کنترل شود. وینیتینگ یا تاریکی گوشه می‌تواند از ناسازگاری قطر، آداپتور دوربین یا چراغ حلقه‌ای باشد و لزوماً خرابی خود لنز نیست.

🧪 اختلاف 0.75X در یکی از تصاویر قدیمی

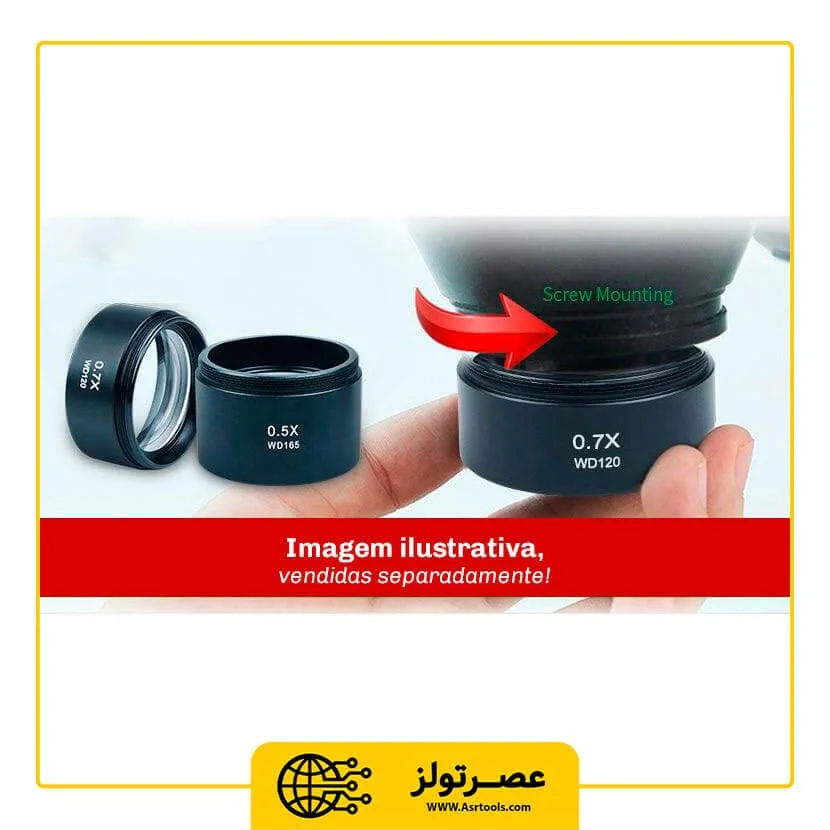

هویت کالای این صفحه و نوشته نمونه اصلی 0.7X / WD120 است، اما یکی از تصاویر قدیمی گالری بدنه‌ای با نوشته 0.75X نشان می‌دهد. این اختلاف تصویر با مشخصات 0.7X محصول شفاف اعلام می‌شود تا عکس 0.75X مبنای سفارش قرار نگیرد. تصویر مقایسه‌ای دیگر نیز مدل 0.5X WD165 را کنار 0.7X WD120 نمایش می‌دهد و روی خود عکس تصریح شده که جداگانه فروخته می‌شوند.

وجود مدل M-21 0.5X در تصویر به معنی همراه‌بودن آن نیست. سفارش این صفحه یک عدد RELIFE M-22 0.7X WD120 است. اگر بسته تحویلی روی بدنه ضریب دیگری داشت، پیش از نصب باید با پشتیبانی هماهنگ شود. همین کنترل ساده از ثبت مشخصه نادرست یا استفاده از ضریب نامتناسب جلوگیری می‌کند.

در توضیح قدیمی، بدنه آلیاژ آلومینیوم و پوشش چندلایه ضدانعکاس قطعی معرفی شده بود. بدون سند سازنده برای جنس و نوع coating، این دو ادعا تأیید نشده‌اند. آنچه از تصاویر می‌توان گفت بدنه مشکی، مجموعه شیشه‌ای و اتصال رزوه‌ای است؛ کیفیت اپتیکی هر نمونه باید با تصویر واقعی و نبود خط‌وخش ارزیابی شود.

🎬 ویدیوی بررسی محصول

🌬️ گردوغبار، دود لحیم و نگهداری اپتیک

قرارگرفتن یک شیشه کمکی در جلوی هد می‌تواند تماس مستقیم بخشی از ذرات با عدسی داخلی را کمتر کند، اما relife m-22 یک سامانه آب‌بندی‌شده یا فیلتر دود نیست. این لنز جایگزین مکش دود، تهویه موضعی یا محافظ اختصاصی لوپ نمی‌شود. فلاکس و دود لحیم می‌توانند روی سطح همین شیشه رسوب کنند و کنتراست تصویر را پایین بیاورند.

برای کار لحیم‌کاری، جریان مکش باید دود را از اپراتور و مسیر اپتیک دور کند. پس از سردشدن محیط، گردوغبار آزاد ابتدا با دمنده مخصوص اپتیک یا برس بسیار نرم برداشته شود. سپس دستمال میکروفایبر تمیز و محلول سازگار با coating ناشناخته با فشار کم استفاده شود. دستمال کاغذی زبر، پودر، حلال قوی و پاشش مستقیم مایع روی لبه شیشه مناسب نیستند.

لنز از ضربه، گرمای مستقیم هیتر و بخار حلال دور نگه داشته شود. هنگام بازکردن، بدنه با دو دست کنترل شود تا روی برد یا میز سقوط نکند. درپوش یا جعبه تمیز برای نگهداری مفید است، ولی همراه‌بودن درپوش در بسته این صفحه تأیید نشده است.

📦 اقلام همراه محصول

• یک عدد لنز کمکی RELIFE M-22 0.7X WD120

میکروسکوپ، هد لوپ، چراغ حلقه‌ای، دوربین، آداپتور، مدل M-21 0.5X، درپوش، پارچه و مایع تمیزکننده جزو اقلام تأییدشده نیستند. تصویر چند لنز صرفاً برای نمایش تفاوت ضرایب و روش نصب است.

⚖️ مقایسه RELIFE M-22 با گزینه‌های نزدیک

اگر برند RELIFE برایتان ضروری نیست، صفحه لنز واید 0.7X مدل WD120 مخصوص لوپ سه‌چشمی را نیز مقایسه کنید. برای مرور سایر ضرایب و محافظ‌ها، دسته لنز واید و محافظ لوپ عصرتولز در دسترس است. انتخاب باید با اندازه رزوه، ضریب موردنیاز و فاصله واقعی پایه انجام شود.

🛒 قیمت و خرید relife m-22 از عصرتولز

برای خرید relife m-22، قیمت و وضعیت موجودی لحظه‌ای همین صفحه معیار نهایی است. پیش از ثبت سفارش، عکس یا اندازه محل نصب لوپ خود را با مشخصات ۴۷/۴۸ میلی‌متر تطبیق دهید. هنگام تحویل، نوشته‌های RELIFE، M-22، 0.7X و WD120، سلامت رزوه و نبود خط‌وخش یا لقی در شیشه بررسی شوند.

این لنز برای تعمیرکاری ارزش بیشتری دارد که از کمبود فضای دست زیر لوپ یا میدان دید محدود رنج می‌برد و حاضر است بخشی از بزرگ‌نمایی را با دید وسیع‌تر مبادله کند. اگر بیشترین بزرگ‌نمایی اولویت اصلی است، استفاده بدون عدسی کاهنده ممکن است مناسب‌تر باشد.

❓ سوالات متداول درباره RELIFE M-22

آیا M-22 بزرگ‌نمایی را بیشتر می‌کند؟

خیر. ضریب 0.7X بزرگ‌نمایی پایه را در ۰٫۷ ضرب می‌کند. نتیجه، بزرگ‌نمایی کمتر و میدان دید وسیع‌تر است.

فاصله کاری دقیقاً چقدر است؟

نشان WD120 فاصله کاری نامی 120mm را بیان می‌کند. مقدار واقعی پس از نصب به هد، زوم، پایه، چشمی و آداپتور دوربین وابسته است.

آیا روی هر لوپ دوچشم یا سه‌چشم نصب می‌شود؟

خیر؛ تضمین سازگاری با همه لوپ‌ها وجود ندارد. قطر و گام رزوه باید اندازه‌گیری شود. منابع اعداد 47 و 48mm را با تعریف‌های نصب متفاوت ذکر کرده‌اند.

چرا در یک عکس 0.75X دیده می‌شود؟

آن عکس قدیمی با هویت 0.7X / WD120 این صفحه سازگار نیست و فقط به‌عنوان اختلاف رسانه اعلام شده است. مشخصه سفارش M-22 با ضریب 0.7X است.

آیا مدل 0.5X هم در بسته است؟

خیر. M-21 0.5X که در تصویر مقایسه‌ای دیده می‌شود جداگانه فروخته می‌شود؛ اقلام این صفحه یک عدد M-22 است.

آیا لنز جلوی ورود دود را می‌گیرد؟

شیشه می‌تواند نقش مانع فیزیکی محدودی داشته باشد، اما فیلتر یا آب‌بندی نیست و جایگزین هواکش و مکش دود نمی‌شود.

ابعاد خود لنز چیست؟

ابعاد بدنه حدود 50×50×23mm و دهانه شفاف تصویر حدود 37mm است. این اعداد با قطر اسمی رزوه نصب تفاوت دارند.

در جمع‌بندی، relife m-22 یک عدسی کمکی 0.7X WD120 برای لوپ استریوی دارای اتصال سازگار است. کاهش بزرگ‌نمایی به ۰٫۷ برابر، میدان دید را در تقریب ساده نزدیک ۱٫۴۳ برابر می‌کند و فاصله کاری نامی ۱۲۰ میلی‌متر فضای ابزار بیشتری می‌دهد. کنترل رزوه ۴۷/۴۸ میلی‌متر و توجه به اختلاف عکس 0.75X پیش از خرید ضروری است.

✅ مشخصات کوتاه و موردی

• برند و مدل: RELIFE M-22
• نوع: لنز کمکی Barlow / Auxiliary Objective
• ضریب: 0.7X کاهنده بزرگ‌نمایی
• فاصله کاری نامی: WD120 یا 120mm
• ابعاد بدنه: حدود 50×50×23mm
• دهانه شفاف تصویر: حدود 37mm
• اتصال: گزارش 47/48mm؛ اندازه‌گیری رزوه الزامی
• اثر: میدان دید وسیع‌تر و فضای کار بیشتر
• جنس بدنه: تأیید مستقل نشده است
• پوشش چندلایه: تأیید نشده است
• رنگ: مشکی
• اقلام: یک عدد لنز M-22؛ مدل M-21 0.5X همراه نیست
• محدودیت: سازگاری با همه لوپ‌ها تضمین نیست
• اختلاف رسانه: یک عکس 0.75X دارد؛ مشخصه این صفحه 0.7X است
• نگهداری: تمیزکاری نرم و استفاده از مکش دود مستقل
