لوپ دیجیتال یاکسون مدل YAXUN AK-23B یک سامانه بزرگ‌نمایی رومیزی برای تعمیرات ظریف است که لنز زوم پیوسته 0.7X تا 4.5X، دوربین 2MP با حسگر 1/3 اینچ CMOS، نمایشگر 8 اینچ TFT، نور حلقه‌ای قابل تنظیم و پایه فلزی را در یک مجموعه قرار می‌دهد. در yaxun ak-23b زوم اپتیکی لنز با بزرگ‌نمایی نهایی روی نمایشگر یکی نیست؛ شناخت این تفاوت، انتخاب و تنظیم دستگاه را دقیق‌تر می‌کند.

🔎 معرفی yaxun ak-23b و نام انگلیسی کامل

نام انگلیسی کامل: YAXUN AK-23B Digital Video Microscope with 0.7X–4.5X Continuous-Zoom C-Mount Lens, 0.5X Adapter, 2MP 1/3-inch CMOS VGA Camera, 8-inch TFT Monitor, Adjustable LED Ring Light and 255×370mm Metal Base.

این مدل برای مشاهده برد موبایل، پایه‌های قطعات، مسیرها، کانکتورها و عیب‌های ظاهری هنگام لحیم‌کاری یا بازرسی ساخته شده است. تصویر به‌جای چشمی از دوربین به مانیتور منتقل می‌شود؛ بنابراین چند نفر می‌توانند نما را ببینند و تعمیرکار بدون قرار دادن چشم روی چشمی کار کند. کیفیت نتیجه فقط به عدد بزرگ‌نمایی وابسته نیست و نور، فاصله کاری، ثبات پایه، فوکوس و تنظیم درست دوربین نیز نقش مستقیم دارند.

نام‌های AK-23، AK-23A و AK-23B در بازار گاهی به‌جای یکدیگر نوشته می‌شوند، اما پسوند بخشی از شناسه محصول است. توضیحات این صفحه برای yaxun ak-23b و اجزایی است که در تصاویر همین موجودی و معرفی‌های دقیق این پیکربندی قابل تطبیق‌اند؛ اطلاعات نسخه‌ای با نمایشگر، دوربین یا پایه متفاوت نباید بدون کنترل برچسب کالا به این صفحه منتقل شود.

⚙️ جدول مشخصات فنی YAXUN AK-23B

عبارت 1600×200 که در توضیح قدیمی دیده می‌شود یک تایپ ناقص یا اشتباه است؛ مقدار قابل اتکا برای آرایه مؤثر دوربین 1600×1200 است. این اصلاح فقط متن معرفی را دقیق می‌کند و به معنی وعده تصویر دیجیتال 1080p یا 4K نیست. روش انتقال تصویر و محدودیت‌های نمایشگر همان مشخصات رابط VGA این نسل را دارند.

🔬 زوم اپتیکی 0.7X تا 4.5X چه معنایی دارد؟

روی مجموعه اپتیکی yaxun ak-23b بازه 0.7X تا 4.5X نوشته شده است. حاصل تقسیم دو سر این بازه نزدیک به نسبت زوم 6.5:1 است. این عدد نسبت تغییر میدان دید لنز را نشان می‌دهد، نه اینکه تصویر نهایی همیشه فقط ۰٫۷ تا ۴٫۵ برابر چشم دیده شود. آداپتور 0.5X، اندازه حسگر، مانیتور و اندازه‌ای که تصویر روی آن نمایش داده می‌شود در بزرگ‌نمایی قابل مشاهده اثر دارند.

در برخی معرفی‌های دقیق همین خانواده، بزرگ‌نمایی کلی پیکربندی همراه حدود 10X تا 90X نوشته شده و برای نمایش روی مانیتور ۱۴ اینچ بازه 25.2X تا 162X نیز گزارش شده است. این دو بازه با 0.7X–4.5X تناقض ندارند، چون یکی ضریب خود لنز و دیگری اندازه نهایی تصویر روی نمایشگری با ابعاد مشخص است. بیان «۷ تا ۴۵ برابر» احتمالاً حذف نقطه اعشار از مقیاس لنز است و نباید با بزرگ‌نمایی صفحه یکی گرفته شود.

برای کار عملی، از کمترین زوم شروع کنید تا میدان دید گسترده‌تری از برد داشته باشید، سپس محل موردنظر را در مرکز قرار دهید و بزرگ‌نمایی را تدریجی بالا ببرید. با افزایش زوم، میدان دید و عمق میدان کمتر می‌شوند و لرزش پایه یا حرکت دست بیشتر به چشم می‌آید. فوکوس باید پس از هر تغییر محسوس در ارتفاع یا زوم دوباره تنظیم شود.

تصویر اندازه‌گذاری لنز، طول کل 168mm، طول بخش اصلی 95mm و قطر محل نگهدارنده 50mm را نشان می‌دهد. اتصال اپتیکی C-Mount و آداپتور 0.5X نیز روی معرفی قطعه مشخص شده‌اند. هنگام مونتاژ، رزوه‌ها باید بدون فشار کج درگیر شوند؛ سفت‌کردن بیش‌ازحد می‌تواند رزوه یا هم‌محوری مجموعه را آسیب بزند.

📷 دوربین 2MP، مانیتور 8 اینچ و مسیر VGA

دوربین این مجموعه با حسگر 1/3 اینچ CMOS و وضوح مؤثر 1600×1200 معرفی شده است. نرخ 15 تا 45 فریم بر ثانیه به حالت تصویر و تنظیمات وابسته است و نباید به‌عنوان 45fps ثابت در بیشترین وضوح تعبیر شود. وضوح افقی 900 خط نیز در مشخصات دوربین گزارش شده و با روش بیان وضوح در سامانه ویدئویی آنالوگ ارتباط دارد.

نمایشگر 8 اینچ TFT فضای مشاهده مستقل روی میز فراهم می‌کند. مسیر تصویر مستند این ترکیب VGA است. در مدارک همین نسخه، HDMI و USB فعال یا تأیید نشده‌اند و قابلیت ضبط روی حافظه نیز اثبات نشده است؛ پس خریدار نباید این مدل را با لوپ دیجیتال جدیدی که رابط دیجیتال و ضبط دارد یکسان فرض کند. پیش از اتصال هر نمایشگر جایگزین، نوع سیگنال و کانکتور باید کنترل شود.

عملکرد Freeze برای ثابت‌کردن فریم تأیید شده است؛ اما ادعای فریز نیمه تصویر برای مقایسه قبل و بعد به‌طور مستقل تأیید نشده و قطعی نیست. اطلاعات منو از امکان آینه‌کردن تصویر و قرار دادن ۸ خط افقی و ۸ خط عمودی راهنما نیز سخن می‌گویند. خطوط راهنما ابزار اندازه‌گیری کالیبره‌شده نیستند، مگر اینکه کاربر با مرجع معلوم مقیاس را جداگانه تنظیم و اعتبارسنجی کند.

💡 فاصله کاری، نور حلقه‌ای و پایه فلزی

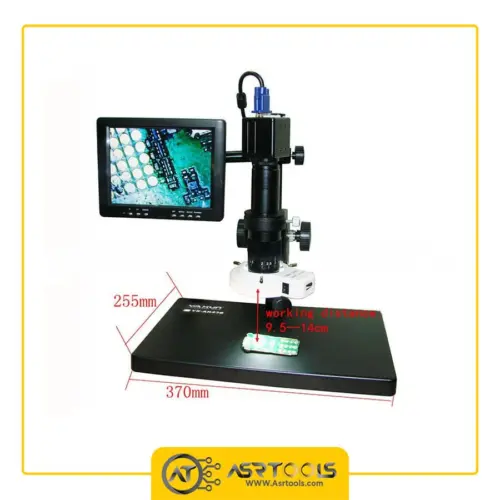

روی تصویر دقیق همین موجودی، فاصله کاری 9.5 تا 14cm درج شده است؛ در یک منبع دقیق دیگر برای AK-23B بازه 80 تا 100mm آمده است. این تعارض منبع می‌تواند از تفاوت ارتفاع، آداپتور، شیوه اندازه‌گیری یا سری عرضه ناشی شود. برای موجودی عصرتولز، تصویر ۹٫۵ تا ۱۴ سانتی‌متر مرجع عملی صفحه است، اما پیش از کار حساس باید فاصله واقعی پس از مونتاژ اندازه‌گیری شود.

فاصله کاری مناسب باید علاوه بر فوکوس، جا برای هویه، هیتر، پنس و دست تعمیرکار باقی بگذارد. نزدیک‌کردن بیش از حد لنز به برد ممکن است میدان کار را ببندد یا آن را در معرض دود فلاکس و گرما قرار دهد. محافظ شفاف یا فیلتر تنها وقتی استفاده شود که با رزوه و اپتیک سازگار باشد و اعوجاج یا بازتاب نامطلوب نسازد.

پایه فلزی با سینی 255×370mm سطح نسبتاً گسترده‌ای برای برد و ابزار فراهم می‌کند. سینی نسوز یا ضریب تحمل حرارت مشخصی برای آن تأیید نشده است و هیچ نرخ دمای مجازی در منابع قابل اتکا وجود ندارد؛ بنابراین هیتر، نوک هویه یا قطعه داغ نباید مستقیم و طولانی روی سطح گذاشته شوند. از زیرانداز مقاوم و ایمن متناسب با فرایند تعمیر استفاده کنید.

حلقه نور LED شدت قابل تنظیم دارد و کمک می‌کند سایه ابزار کاهش یابد. عدد 56 LED در اطلاعات فعلی محصول ذکر شده، ولی شمارش مستقل LEDها در منابع دقیق این پیکربندی تأیید نشده است؛ ویژگی قطعی‌تر، وجود حلقه نور قابل تنظیم است. نور خیلی زیاد روی سطح براق قلع بازتاب می‌سازد؛ شدت و زاویه باید طوری تنظیم شوند که مرز پد و ترک یا پل قلع دیده شود.

🔌 آداپتورها و تعارض مشخصات برق

در ویژگی‌های قدیمی صفحه، برای بخش‌هایی از مجموعه 12V 1A نوشته شده است. یک معرفی دقیق دیگر برای دوربین 5V 2A و برای مانیتور و چراغ هرکدام 12V 0.5A اعلام می‌کند، درحالی‌که فهرست بسته همان منبع از دو آداپتور 12V 0.5A نام می‌برد. برای روشن‌شدن ترتیب اعداد: 12V 1A با 12V 0.5A و سپس 5V 2A در منابع دیده می‌شود. این اختلاف اجازه نمی‌دهد آداپتورها صرفاً بر اساس ظاهر جابه‌جا شوند.

پیش از روشن‌کردن yaxun ak-23b، برچسب روی هر آداپتور، ولتاژ ورودی دستگاه، قطبیت فیش و جریان لازم همان بخش کنترل شود. ولتاژ نادرست می‌تواند دوربین، نمایشگر یا حلقه نور را آسیب بزند. جریان نامی بالاتر آداپتور فقط در صورت یکسان‌بودن ولتاژ، قطبیت، نوع فیش و سازگاری کامل ممکن است قابل قبول باشد؛ این موضوع باید توسط فرد آشنا با تجهیزات الکترونیکی بررسی شود.

🛠️ راه‌اندازی پیشنهادی YAXUN AK-23B

1. پایه را تراز کنید: دستگاه روی میز محکم قرار گیرد و پیچ‌های ستون و نگهدارنده بدون لقی بسته شوند.
2. لنز را هم‌محور نصب کنید: مجموعه C-Mount و آداپتور 0.5X بدون فشار جانبی یا رزوه کج بسته شوند.
3. برق هر جزء را تطبیق دهید: برچسب واقعی دوربین، مانیتور و نور با آداپتور مربوط مقایسه شود.
4. اتصال VGA را برقرار کنید: کابل در حالت خاموش متصل و پیچ‌های کانکتور برای جلوگیری از قطع لحظه‌ای محکم شوند.
5. از زوم کم آغاز کنید: برد در مرکز میدان دید قرار گیرد و ارتفاع تا رسیدن به فاصله کاری مناسب تنظیم شود.
6. فوکوس و نور را تنظیم کنید: پس از انتخاب زوم، فوکوس نهایی و شدت نور برای کمترین بازتاب انجام شود.
7. ناحیه کار را ایمن کنید: برد بی‌برق، ESD کنترل‌شده و مسیر حرکت ابزار از لنز و کابل‌ها دور باشد.

در زمان کار با هوای گرم، جریان مستقیم و طولانی به لنز، دوربین، مانیتور یا کابل‌ها نرسد. دود فلاکس می‌تواند روی شیشه رسوب کند و کنتراست را کاهش دهد. اگر تصویر ناپایدار است، پیش از دست‌کاری اپتیک، اتصال VGA، تغذیه، ورودی انتخاب‌شده مانیتور و محکم‌بودن پایه بررسی شوند.

🧼 نگهداری و کنترل کیفیت تصویر

برای تمیزکردن شیشه ابتدا گردوغبار با دمنده مناسب برداشته شود؛ کشیدن دستمال روی ذرات می‌تواند پوشش اپتیکی را خط بیندازد. محلول و دستمال مخصوص اپتیک به مقدار کم استفاده شوند و مایع وارد بدنه دوربین نشود. بدنه و پایه پس از خاموش‌کردن با روش سازگار تمیز شوند و حلال قوی روی قطعات پلاستیکی یا رنگ‌شده به کار نرود.

کیفیت تصویر را با یک برد مرجع در زوم و نور ثابت بررسی کنید. تاری یک‌طرفه ممکن است از کجی نگهدارنده یا هم‌محورنبودن قطعات باشد؛ لرزش هنگام لمس میز معمولاً به اتصال پایه یا سطح کار مربوط است. تغییر رنگ نیز می‌تواند از تنظیمات نمایشگر، شدت نامتوازن نور یا آلودگی لنز ناشی شود. قبل از نتیجه‌گیری درباره خرابی دوربین، این عوامل ساده کنترل شوند.

📦 اقلام همراه محصول

• دوربین ویدئویی 2MP با حسگر 1/3 اینچ CMOS
• نمایشگر 8 اینچ TFT متناسب با سامانه VGA
• لنز زوم پیوسته 0.7X تا 4.5X با رابط C-Mount
• آداپتور اپتیکی 0.5X
• حلقه نور LED قابل تنظیم
• پایه و ستون فلزی با سینی تقریبی 255×370mm
• کابل تصویر و متعلقات تغذیه مطابق بسته موجود

تعداد و برچسب آداپتورها هنگام تحویل باید با قطعات واقعی تطبیق داده شوند، زیرا اطلاعات نوشتاری بازار درباره برق مجموعه یکدست نیست. کارت حافظه، ضبط‌کننده، رایانه، هویه، هیتر، زیرانداز نسوز، نگهدارنده برد و ابزار تعمیر جزو اقلام تأییدشده این بسته نیستند.

⚖️ مقایسه لوپ دیجیتال با لوپ دوچشمی و مدل HDMI

انتخاب میان این گزینه‌ها به نوع کار وابسته است. yaxun ak-23b برای کسی مناسب است که نمایش مستقیم روی مانیتور، فضای کاری زیر لنز و زوم پیوسته می‌خواهد و با رابط VGA سازگار است. برای مونتاژهایی که درک عمق بسیار مهم است، لوپ استریو می‌تواند طبیعی‌تر باشد؛ برای ثبت ویدئوی دیجیتال نیز باید مدلی انتخاب شود که رابط و ضبط آن صریحاً در مشخصات رسمی تأیید شده باشد.

🛒 قیمت و خرید yaxun ak-23b از عصرتولز

قیمت روز و موجودی yaxun ak-23b در همین صفحه به‌روزرسانی می‌شود و مبلغ نمایش‌داده‌شده هنگام ثبت سفارش ملاک خرید است. پیش از سفارش، نیاز خود به نمایشگر 8 اینچ، مسیر VGA، فاصله کاری و تصویر دوبعدی را با نوع تعمیرات مقایسه کنید. اگر ضبط مستقل یا رابط دیجیتال شرط اصلی شماست، این قابلیت را برای کالایی که صریحاً آن را دارد بررسی کنید.

برای دیدن گزینه‌های نزدیک، دسته لوپ و میکروسکوپ تعمیرات در عصرتولز را بررسی کنید. هنگام تحویل، مدل AK-23B، سلامت لنز و مانیتور، پایه و حلقه نور، کابل VGA و برچسب آداپتورها با تصاویر و سفارش تطبیق داده شوند. روشن‌کردن آزمایشی با الگوی تصویری ثابت، وجود پیکسل معیوب یا قطع کابل را زودتر مشخص می‌کند.

❓ سوالات متداول درباره YAXUN AK-23B

زوم yaxun ak-23b واقعاً ۷ تا ۴۵ برابر است؟

مقیاس خود لنز 0.7X تا 4.5X و نسبت آن 6.5:1 است. بزرگ‌نمایی نهایی روی صفحه به آداپتور، حسگر و اندازه نمایشگر وابسته است؛ بنابراین «۷ تا ۴۵» نباید بدون توضیح به‌عنوان بزرگ‌نمایی نهایی نوشته شود.

تفکیک‌پذیری صحیح دوربین چیست؟

دوربین 2MP با حسگر 1/3 اینچ CMOS و 1600×1200 پیکسل مؤثر معرفی شده است. عبارت کوتاه‌شده 1600×200 در متن قدیمی اشتباه تایپی است.

آیا رابط HDMI یا USB و امکان ثبت فایل وجود دارد؟

خیر، برای این پیکربندی چنین قابلیتی تأیید نشده است. رابط مستند VGA است و در معرفی دقیق نسل قدیمی، HDMI فعال نیست. ضبط داخلی یا USB نیز نباید فرض شود.

فاصله کاری دستگاه چقدر است؟

تصویر موجودی 9.5 تا 14cm را نشان می‌دهد؛ یک منبع دیگر 80 تا 100mm نوشته است. پس از مونتاژ، فاصله واقعی با زوم، آداپتور و فوکوس انتخاب‌شده اندازه‌گیری شود.

آیا Freeze امکان مقایسه نیمه‌صفحه دارد؟

ثابت‌کردن فریم تأیید شده، ولی حالت نیمه‌تصویر برای مقایسه قبل و بعد مستقلاً تأیید نشده است. منوی واقعی دستگاه در زمان تحویل ملاک خواهد بود.

تعداد LEDهای حلقه نور چند عدد است؟

صفحه قدیمی عدد 56 را آورده است، اما شمارش مستقل برای موجودی فعلی تأیید نشده؛ وجود نور حلقه‌ای و قابلیت تنظیم شدت آن قطعی‌تر از تعداد دیودهاست.

آیا می‌توان آداپتورهای قطعات را جابه‌جا کرد؟

خیر، نه بر اساس ظاهر فیش. به‌دلیل اختلاف مشخصات برق، ولتاژ، جریان، قطبیت و برچسب هر ورودی باید پیش از اتصال تطبیق داده شوند.

آیا سینی پایه برای گذاشتن هیتر یا قطعه داغ مناسب است؟

رتبه حرارتی یا ادعای نسوزبودن سینی تأیید نشده است. قطعه داغ و نوک ابزار باید روی زیرانداز یا پایه‌ای قرار گیرند که تحمل حرارتی آن مشخص باشد.

در جمع‌بندی، yaxun ak-23b یک لوپ ویدئویی VGA با لنز پیوسته 0.7X–4.5X، دوربین 2MP و مانیتور 8 اینچ است. تفکیک ضریب لنز از بزرگ‌نمایی صفحه، اصلاح 1600×1200، توجه به تعارض فاصله کاری و کنترل برچسب آداپتورها مانع خرید یا راه‌اندازی بر پایه اعداد مخلوط بازار می‌شود.

✅ مشخصات کوتاه و موردی

• برند و مدل: YAXUN AK-23B
• نوع: لوپ ویدئویی دیجیتال رومیزی
• لنز: زوم پیوسته 0.7X تا 4.5X
• نسبت زوم: 6.5:1
• رابط لنز: C-Mount با آداپتور 0.5X
• ابعاد لنز: طول کل 168mm، بخش 95mm، قطر نگهدارنده 50mm
• دوربین: 2MP، حسگر 1/3 اینچ CMOS
• پیکسل مؤثر: 1600×1200
• نمایشگر: 8 اینچ TFT
• رابط تصویر: VGA
• امکانات: Freeze، آینه و ۸ خط افقی + ۸ خط عمودی
• فاصله کاری تصویری: 9.5 تا 14cm
• پایه: فلزی با سطح 255×370mm
• نور: حلقه LED با شدت قابل تنظیم
• HDMI، USB و ضبط: تأیید نشده
• برق: فقط مطابق برچسب فیزیکی هر جزء
