INRUSH یا جریان هجومی چیست؟
به زبان ساده جریان هجومی (Inrush Current)، جریان حداکثری ای است که در لحظه ورود برق و روشن شدن یک مدار الکتریکی در آن ایجاد می شود. این جریان حداکثری، روی تعداد کمی از سیگنال های ابتدای روشن شدن مدار ایجاد می شود و بعد از آن در ادامه تنزل پیدا می کند و روی عدد اصلی آن مدار ادامه پیدا می کند. جریان اولیه القایی INRUSH، موضوعی غیر قابل اجتناب در همه تجهیزاتی که دارای هسته ی مغناطیسی و سیم پیچ هستند، ایجاد می شود. بنابراین همه ی موتور های صنعتی، ترانسفورماتر ها و… شامل INRUSH می شوند.
دلیل ایجاد جریان حجومی
دلیل ایجاد این جریان حجومی وجود سلف، خازن یا هسته مغناطیسی است. مقدار جریان حجومی در بازه دو الی ده برابر مقدار عادی و نامی جریان در مدارات است. وجود این حالت در مدارات می تواند منجر به ایجاد آسیب شود. مثال قابل لمس این موضوع در لامپ های رشته است که به محض روشن کردن لامپ، میترکرد. راه مقابله با جریان حجومی، استفاده از یک مدار محافظ در برابر جریان هجومی می باشد.

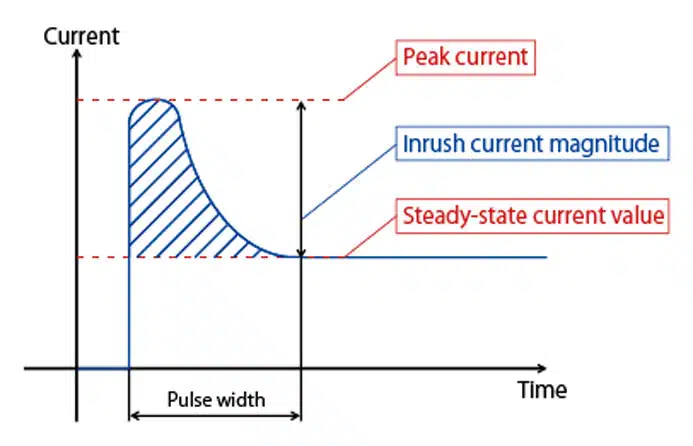

نمودار جریان حجومی در مدارات
در نموارد بالا ابتدای نمودار، جریان حجومی ایجاد می شود و بعد از آن جریان به مقدار عادی آن مدار بازگشته که با عنوان (جریان مانا (Steady-State Current)) شناخته شده و مقدار آن تغییر نمی کند و روی خط ثابت ادامه می دهد. در بالاترین مقدار جریان در نمودار که حالت قله ایجاد کرده است (جریان پیک با نام انگلیسی (Peak Current)) شناخته می شود.
دلیل مهم بودن جریان حجومی یا نام انگلیسی آن INRUSH و اندازه گیری آن احتمال آسیب به دستگاه در لحظه روشن شدن است. جریان هجومی به عنوان (جریان خیز ورودی: Input Surge Current) یا (جریان خیز روشن شدن:Switch-On Surge Current) نیز شناخته میشود.
نمودار جریان حجومی
مشخصههای جریان هجومی عبارتند از
- لحظه ای و کوتاه و وقتی که دستگاه روشن میشود، اتفاق میافتد.
- بالاتر از مقدار نامی مدار یا دستگاه است. (که در موارد خارج از عرف و درست کار نکردن دستگاه، می تواند منجر به آسیب به دستگاه شود.)
حالا که با مفاهیم اولیه جریان حجومی یا INRUSH آشنا شدیم به مبحث اصلی این مقاله می پردازیم. مولتی متر ها همان طور که از عنوان این مقاله پیداست، قابلیت اندازه گیری جریان حجومی را دارند. بنابراین همانطور که قابل حدس می باشد، در سلکتور جریان، قابلیت VFD به وسیله دکمه فانکشن قابل انتخاب است.
روش استفاده از مولتی متر برای اندازه گیری جریان حجومی
- سلکتور مولتی متر دارای قابلیت INRUSH بر روی اندازه گیری جریان قرار می دهیم و به وسیله کلید فانکشن، INRUSH را انتخاب می کنیم.
- سیم دستگاه خاموش مورد تست را درون کلمپ مولتی متر قرار می دهیم.
با روشن کردن دستگاه، مولتی متر مقدار جریان حجومی را در واحد آمپر (A) نمایش می دهد.
همان طور که پیداست تنها مولتی متر های کلمپی رده بالا دارای قابلیت اندازه گیری جریان حجومی یا INRUSH هستند. در این بین به چند مودل از این مولتی متر ها اشاره می کنیم که به بهترین قیمت و ضمانت اصالت از فروشگاه عصرتولز قابل تهیه هستند:

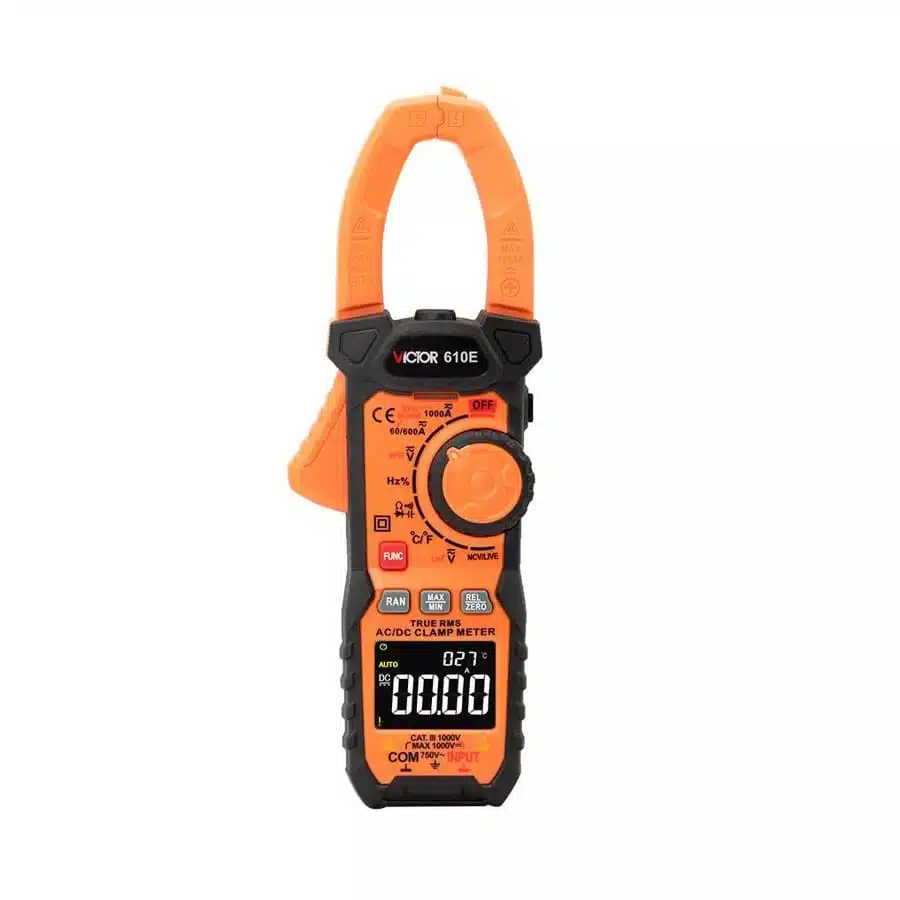

مولتی متر کلمپی ویکتور مدل VICTOR 610E
610E VICTOR Digital Clamp Meter AC DC 1000A 6000 Counts True RMS Measure VFD and Inrush Current-0-مولتی متر کلمپی ویکتور مدل VICTOR 610E

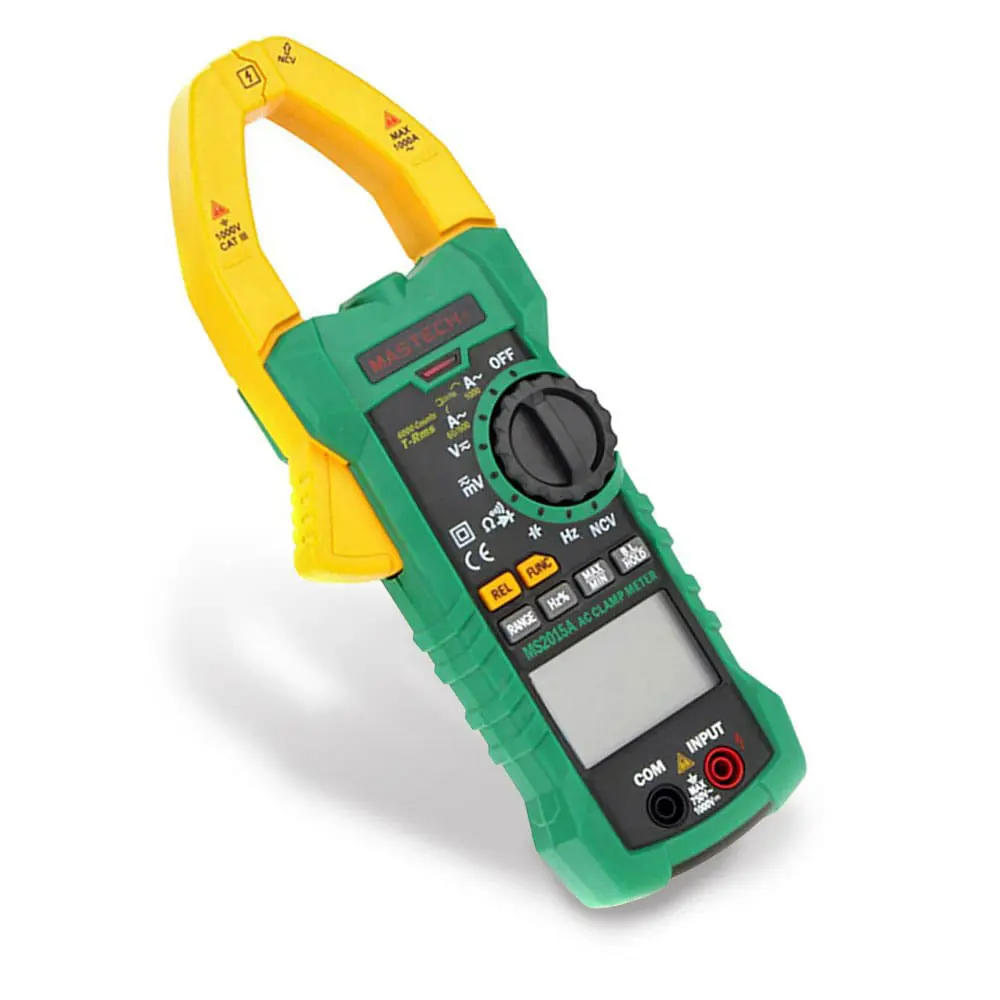

مولتی متر کلمپ مستک مدل MASTECH MS2115A True-RMS
مولتی متر کلمپ مستک مدل MASTECH MS2115A True-RMS
