اسیلوسکوپ ویکتور مجموعه‌ای از اسیلوسکوپ‌های دیجیتال دستی و رومیزی برای مشاهده، اندازه‌گیری و عیب‌یابی شکل موج است که در مدل‌های موجود عصرتولز، پهنای باند ۳۰ تا ۲۰۰ مگاهرتز، دو کانال ورودی و امکاناتی مانند مولتی‌متر True RMS، ژنراتور سیگنال، حافظه شکل موج و ارتباط USB دیده می‌شود. انتخاب درست میان VICTOR 152S، 1025A، 240/240S، 270/270S و 2102S/2202S به فرکانس واقعی سیگنال، سرعت لبه، تعداد کانال، عمق حافظه و محل استفاده بستگی دارد؛ نه فقط بزرگ‌ترین عدد روی جعبه.

🔍 اسیلوسکوپ ویکتور برای چه کسانی مناسب است؟

اسیلوسکوپ، تغییرات ولتاژ را در طول زمان نمایش می‌دهد و چیزهایی را آشکار می‌کند که مولتی‌متر معمولی نشان نمی‌دهد: شکل پالس، ریپل منبع تغذیه، نویز، اعوجاج، زمان صعود، Duty Cycle، اختلاف فاز و رخدادهای گذرا. مدل‌های دستی ویکتور برای تعمیرکار الکترونیک، تکنسین خودرو، دانشجو، آموزشگاه، سرویس‌کار تجهیزات و پروژه‌های میدانی مناسب‌اند؛ زیرا در یک بدنه قابل‌حمل اسیلوسکوپ و مولتی‌متر را کنار هم قرار می‌دهند. مدل‌های دارای پسوند S ژنراتور سیگنال نیز دارند و می‌توانند برای تحریک مدار و مشاهده پاسخ آن استفاده شوند.

اگر کار اصلی شما تست مستمر روی میز آزمایشگاه است، نمایشگر بزرگ‌تر، کلیدهای مستقل و تغذیه برق شهری یک مدل رومیزی مانند VICTOR 1025A می‌تواند راحت‌تر باشد. اگر میان نقاط مختلف کارگاه یا محل پروژه حرکت می‌کنید، بدنه دستی، باتری داخلی و امکان استفاده به‌عنوان مولتی‌متر مزیت بیشتری دارد.

🧠 پهنای باند، نرخ نمونه‌برداری و حافظه را چگونه بخوانیم؟

پهنای باند فقط فرکانس نامی سیگنال نیست

پهنای باند نقطه‌ای است که دامنه سیگنال سینوسی معمولاً حدود ۳ دسی‌بل افت می‌کند. برای نمایش قابل‌اعتماد دامنه، بهتر است پهنای باند اسیلوسکوپ چند برابر فرکانس مؤلفه مهم سیگنال باشد. موج مربعی ۱۰ مگاهرتز فقط یک مؤلفه ۱۰ مگاهرتزی ندارد؛ لبه‌های تند آن شامل هارمونیک‌های بالاتر هستند. به همین دلیل برای مدار دیجیتال، سرعت لبه و زمان صعود از فرکانس تکرار پالس مهم‌تر است.

نرخ نمونه‌برداری باید در حالت واقعی استفاده بررسی شود

VICTOR 240/240S و 270/270S در حالت تک‌کاناله تا 250 MSa/s و در حالت دوکاناله تا 125 MSa/s نمونه‌برداری می‌کنند. سری 2102/2102S طبق جدول سازنده تا 500 MSa/s در تک‌کانال و 250 MSa/s در دو کانال می‌رسد؛ VICTOR 2202S با پهنای باند ۲۰۰ مگاهرتز نرخ 1 GSa/s دارد. نرخ نمونه‌برداری بیشتر، نقاط بیشتری از شکل موج را ثبت می‌کند و احتمال از دست رفتن جزئیات یا Aliasing را کاهش می‌دهد.

عمق حافظه تعیین می‌کند چه مدت با جزئیات ثبت شود

عمق حافظه و نرخ نمونه‌برداری به هم وابسته‌اند. مدل‌های سری 240/270/2102/2202 در بسیاری از حالت‌ها 8K نقطه در تک‌کانال و 4K در دو کانال ثبت می‌کنند؛ VICTOR 152S تا 128K حافظه رکورد دارد. حافظه عمیق‌تر برای بررسی بسته‌های داده، روشن‌شدن منبع تغذیه و رخدادهایی که قبل و بعد از تریگر اتفاق می‌افتند مفید است.

📊 جدول مقایسه اسیلوسکوپ‌های ویکتور موجود

توضیح مدل‌های S: در خانواده 240، 270، 2102 و 2202، پسوند S نشان‌دهنده وجود ژنراتور سیگنال داخلی است. فرکانس بیشینه به شکل موج وابسته است: موج سینوسی تا ۲۵ مگاهرتز، موج مربعی و پالس تا ۵ مگاهرتز و موج دندانه‌اره‌ای تا ۱ مگاهرتز ذکر شده است؛ بنابراین عبارت «ژنراتور ۲۵ مگاهرتز» به معنی ۲۵ مگاهرتز برای همه شکل موج‌ها نیست.

🧭 راهنمای انتخاب مدل مناسب

برای تعمیرات عمومی و آموزش

VICTOR 152S یا VICTOR 240S انتخاب‌های متعادل‌اند. 152S دو کانال ۵۰ مگاهرتزی، نمونه‌برداری 280 MSa/s، حافظه 128K، مولتی‌متر True RMS و ژنراتور ۵ مگاهرتز را در بدنه‌ای کوچک ترکیب می‌کند. 240S نمایشگر ۳٫۵ اینچی، مولتی‌متر ۲۰٬۰۰۰ کنت و ژنراتور با فرکانس سینوسی بالاتر دارد، اما حافظه سری آن کوتاه‌تر است.

برای تعمیرات خودرو و کار میدانی

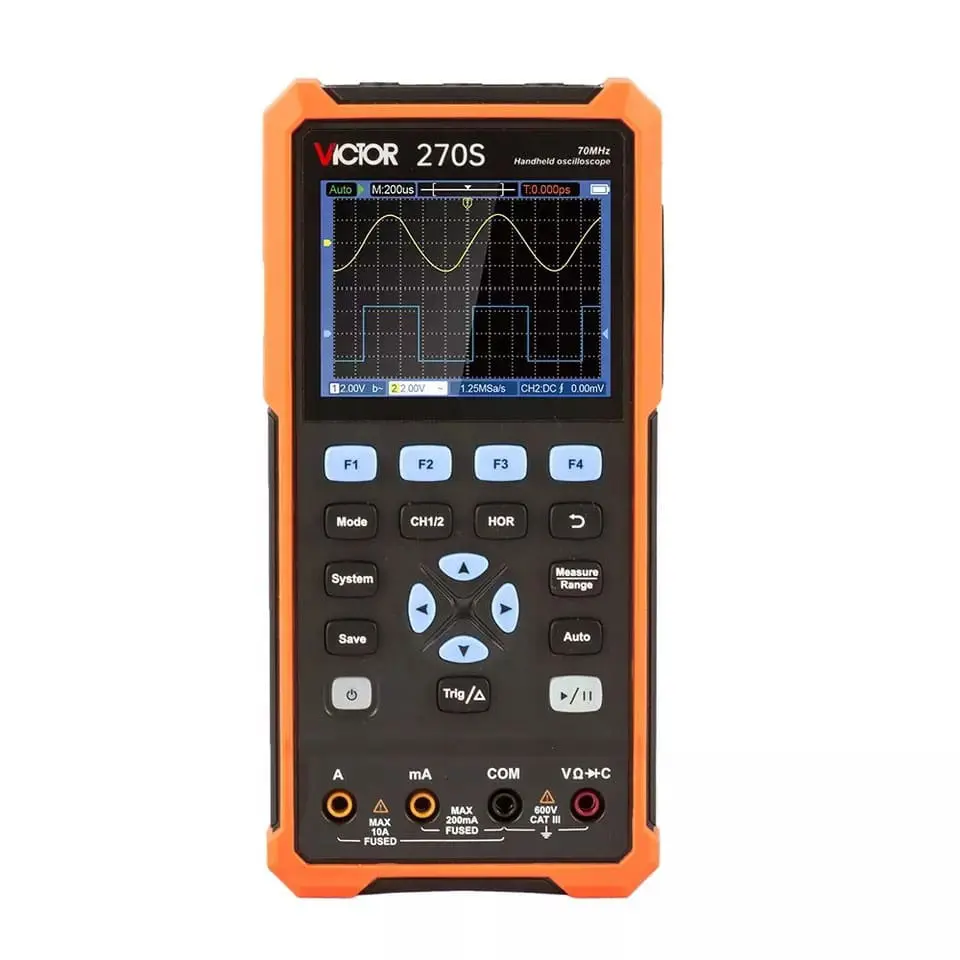

مدل‌های 240/240S و 270/270S به‌دلیل باتری، بدنه دستی، دو کانال و مولتی‌متر داخلی برای مشاهده سیگنال سنسورها، عملگرها و مدارهای کم‌ولتاژ مناسب‌اند. پهنای باند ۴۰ مگاهرتز برای بسیاری از سیگنال‌های خودرویی کفایت می‌کند؛ ۷۰ مگاهرتز زمانی ارزش دارد که با لبه‌های سریع‌تر یا تجهیزات الکترونیکی متنوع‌تر سروکار دارید. برای اندازه‌گیری مدارهای احتراق یا ولتاژهای بالا باید از پراب و تضعیف‌کننده مخصوص و دارای رده مناسب استفاده شود؛ پراب استاندارد را مستقیماً به نقاط خارج از محدوده مجاز وصل نکنید.

برای مدار دیجیتال سریع‌تر

VICTOR 2102S و 2202S به‌ترتیب پهنای باند ۱۰۰ و ۲۰۰ مگاهرتز دارند. بااین‌حال قبل از انتخاب 2202S، نرخ نمونه‌برداری 1 GSa/s، حافظه رکورد و نیاز واقعی پروژه را کنار هم ببینید. برای تحلیل پروتکل طولانی، عمق حافظه کوتاه می‌تواند محدودکننده باشد؛ در مقابل برای بررسی لبه و شکل موج تکرارشونده، پهنای باند بیشتر مفید است.

برای کار رومیزی

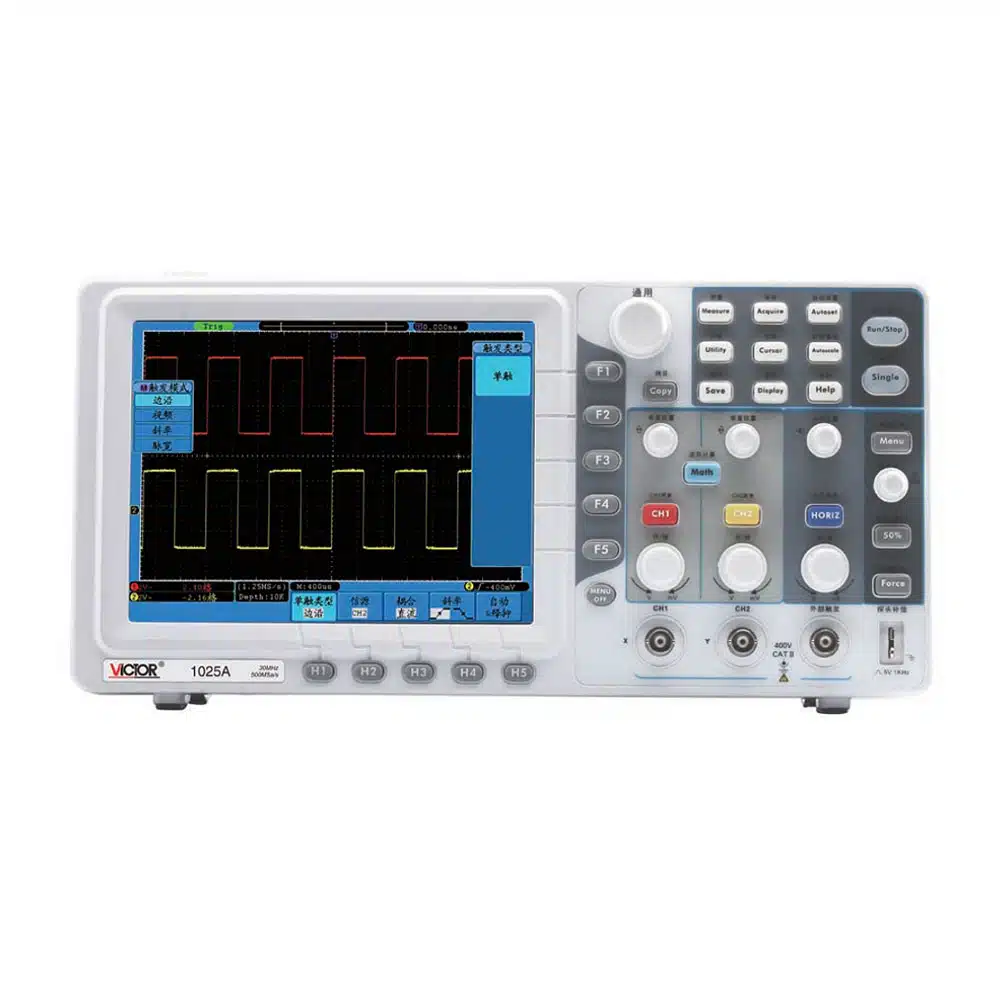

VICTOR 1025A با نمایشگر رنگی ۸ اینچ 800×600، دو کانال، ورودی تریگر خارجی، حافظه 10K و پهنای باند ۳۰ مگاهرتز گزینه‌ای قدیمی‌تر اما ساده برای میز کار است. این مدل را با اسیلوسکوپ‌های دستی جدید فقط بر اساس نرخ نمونه‌برداری مقایسه نکنید؛ اندازه نمایشگر، ارگونومی، فضای میز و نوع پروژه نیز مهم‌اند.

🛡️ نکات ایمنی بسیار مهم هنگام کار

دو کانال اسیلوسکوپ‌های دستی این خانواده ایزوله مستقل نیستند و معمولاً مرجع مشترک دارند. اتصال گیره زمین دو پراب به دو نقطه با پتانسیل DC متفاوت می‌تواند آن نقاط را از داخل دستگاه به هم متصل کرده و اتصال کوتاه ایجاد کند. قبل از اندازه‌گیری، ساختار مرجع ورودی را از دفترچه همان مدل بررسی کنید و زمین هر دو کانال را فقط به نقاط هم‌پتانسیل وصل کنید.

عبارت «حداکثر ورودی ۴۰۰ ولت» در جدول فنی به معنی مجازبودن هر نوع اتصال به برق شهر نیست. رده اندازه‌گیری، ضریب پراب، ولتاژ DC+AC پیک، پهنای باند پراب، سلامت عایق و روش زمین‌کردن همگی باید رعایت شوند. برای اندازه‌گیری تفاضلی روی منبع تغذیه سوئیچینگ، برق شهر، اینورتر یا مدار بدون مرجع زمین، از پراب تفاضلی مناسب با رده ولتاژی کافی استفاده کنید. هرگز با حذف اتصال حفاظتی یا دستکاری کابل شارژ ایمنی را دور نزنید.

🧰 اقلام همراه اسیلوسکوپ ویکتور

اقلام همراه بسته به مدل و محموله متفاوت است، اما در سری دستی معمولاً دو پراب اسیلوسکوپ، سیم‌های مولتی‌متر، کابل USB یا Type-C، آداپتور شارژ، باتری‌های 18650، ابزار تنظیم پراب، دفترچه و کیف حمل دیده می‌شود. مدل 1025A معمولاً با پراب، کابل برق و متعلقات رومیزی عرضه می‌شود. پیش از نهایی‌کردن خرید، فهرست اقلام صفحه همان محصول را بررسی کنید؛ زیرا تعداد پراب، نوع دوشاخه، کیف یا نرم‌افزار ممکن است میان سری‌های تولید متفاوت باشد.

برای کار دقیق، پراب فقط یک سیم رابط نیست. پهنای باند و نسبت 1X/10X آن باید با اسیلوسکوپ هماهنگ باشد و پیش از کار، جبران‌سازی پراب روی خروجی کالیبراسیون دستگاه تنظیم شود. پراب جریان، پراب تفاضلی، پروب‌های x100/x1000 و کابل BNC بسته به کاربرد جداگانه تهیه می‌شوند.

💰 قیمت و خرید اسیلوسکوپ ویکتور از عصرتولز

قیمت اسیلوسکوپ ویکتور با پهنای باند، نرخ نمونه‌برداری، عمق حافظه، وجود ژنراتور سیگنال، نوع مولتی‌متر، اندازه نمایشگر و اقلام همراه تغییر می‌کند. مدل بدون پسوند S معمولاً برای کسی مناسب است که ژنراتور جداگانه دارد یا فقط مشاهده و اندازه‌گیری می‌خواهد؛ مدل S برای میز یا کیف ابزار جمع‌وجور ارزش بیشتری ایجاد می‌کند. 2202S به‌دلیل پهنای باند و نمونه‌برداری بالاتر در رده حرفه‌ای‌تر قرار می‌گیرد، درحالی‌که 152S با حافظه 128K و طراحی سه‌کاره جدید برای بسیاری از تعمیرات انتخاب متعادلی است.

برای خرید از عصرتولز، ابتدا بیشترین فرکانس و سریع‌ترین زمان صعود سیگنال، تعداد کانال هم‌زمان، مدت رخداد موردنظر، ولتاژ و نوع مرجع مدار را مشخص کنید. سپس قیمت روز، موجودی، اقلام همراه و شرایط همان محصول را ببینید. اگر پروژه شما برق شهر، درایو موتور یا اینورتر است، پیش از خرید نوع پراب ایمن موردنیاز را نیز تعیین کنید؛ قیمت پایین‌تر دستگاه نباید باعث حذف پراب حفاظتی مناسب شود.

❓ پرسش‌های متداول

برای کار الکترونیک پهنای باند ۴۰ یا ۷۰ مگاهرتز کافی است؟

برای تعمیرات صوتی، منابع تغذیه، بسیاری از بردهای عمومی و سیگنال‌های خودرویی معمولاً کافی است، اما در مدار دیجیتال باید زمان صعود را در نظر گرفت. اگر شکل واقعی لبه مهم است، پهنای باند باید چند برابر مؤلفه اصلی باشد.

تفاوت VICTOR 240 با 240S و 270 با 270S چیست؟

پسوند S به وجود ژنراتور سیگنال داخلی اشاره دارد. بخش اسیلوسکوپ و مولتی‌متر هر جفت عمدتاً مشابه است؛ 240 پهنای باند ۴۰ و 270 پهنای باند ۷۰ مگاهرتز دارد.

آیا VICTOR 2202S در هر دو کانال 1 GSa/s می‌دهد؟

مشخصات سری 2202 نرخ نمونه‌برداری بلادرنگ 1 GSa/s را اعلام می‌کند؛ حالت دقیق تخصیص حافظه و نرخ به کانال را برای تنظیم موردنظر در دفترچه بررسی کنید. در مدل‌های 240، 270 و 2102 نرخ تک‌کاناله و دوکاناله صریحاً متفاوت است.

آیا می‌توان دو گیره زمین را به هر دو نقطه مدار وصل کرد؟

فقط اگر هر دو نقطه هم‌پتانسیل و مرجع مشترک باشند. کانال‌ها ایزوله مستقل نیستند؛ اتصال زمین‌ها به دو سطح DC متفاوت می‌تواند اتصال کوتاه ایجاد کند.

اسیلوسکوپ دستی جای مولتی‌متر را می‌گیرد؟

مدل‌های این دسته مولتی‌متر True RMS دارند و برای کار میدانی مفیدند، اما رده ایمنی، دقت و امکانات را با نیاز خود مقایسه کنید. برای اندازه‌گیری‌های روتین برق صنعتی ممکن است مولتی‌متر تخصصی جداگانه انتخاب مناسب‌تری باشد.

آیا ژنراتور مدل‌های S واقعاً ۲۵ مگاهرتز است؟

برای موج سینوسی تا ۲۵ مگاهرتز اعلام شده است؛ سقف موج مربعی، پالس، دندانه‌اره‌ای و Arbitrary پایین‌تر است. نوع شکل موج و بار خروجی را هنگام مقایسه لحاظ کنید.

✅ مشخصات کوتاه اسیلوسکوپ ویکتور

• نوع محصولات: اسیلوسکوپ دیجیتال دستی و رومیزی
• تعداد کانال: دو کانال در مدل‌های این صفحه
• پهنای باند موجود: ۳۰، ۴۰، ۵۰، ۷۰، ۱۰۰ و ۲۰۰ مگاهرتز
• نرخ نمونه‌برداری: از 125 MSa/s دوکاناله تا 1 GSa/s بسته به مدل
• حافظه رکورد: 4K/8K، 10K یا 128K بسته به سری
• مدل‌های دارای ژنراتور: 152S، 240S، 270S، 2102S و 2202S
• مولتی‌متر داخلی: در مدل‌های دستی موجود
• کاربرد: تعمیرات، آموزش، خودرو، آزمایشگاه و عیب‌یابی میدانی
• هشدار کلیدی: کانال‌ها مرجع مشترک دارند و ایزوله مستقل نیستند
